试验员必会知识点.docx

试验员必会知识点
知识要点
1.（单/判）
密度ρ绝对密实的体积 如：混凝土
表观密度ρ00密实状态下的体积 如：加气块
堆积密度ρ堆积状态下的体积 如：砂子
2.试验误差：试验数据≠真实数据，只是客观情况的近似结果，试验数据及真正数值之差即为试验误差。
（多）误差产生的原因分为：系统误差、过失误差、偶然误差。
3.（单）数值修约的有效位数：从非零数字最左一位向右数
4.（单）数值修约的进舍规则：4舍6入，5后非0则进1,5后皆0看前面，前面为奇则进1，前面为偶则舍去（0视为偶）。
5.（单）0.5单位修约：A→2A→数值修约→除2。
6.（单）国家采用国际单位制。国家法定计量单位是：国际单位制计量单位和国家选定的其他计量单位。
7.（单）国际单位制基本单位及符号：长度（m）、质量（）。
8.（问答）《建筑工程检测试验技术管理规范》190-2010中的强制性条文规定：
①施工单位、取样送检人员 检测试样 真实性和代表性
②见证人员 见证取样送检过程 取样送检过程的真实性
③检测机构 检测数据和报告 真实性和准确性 过程

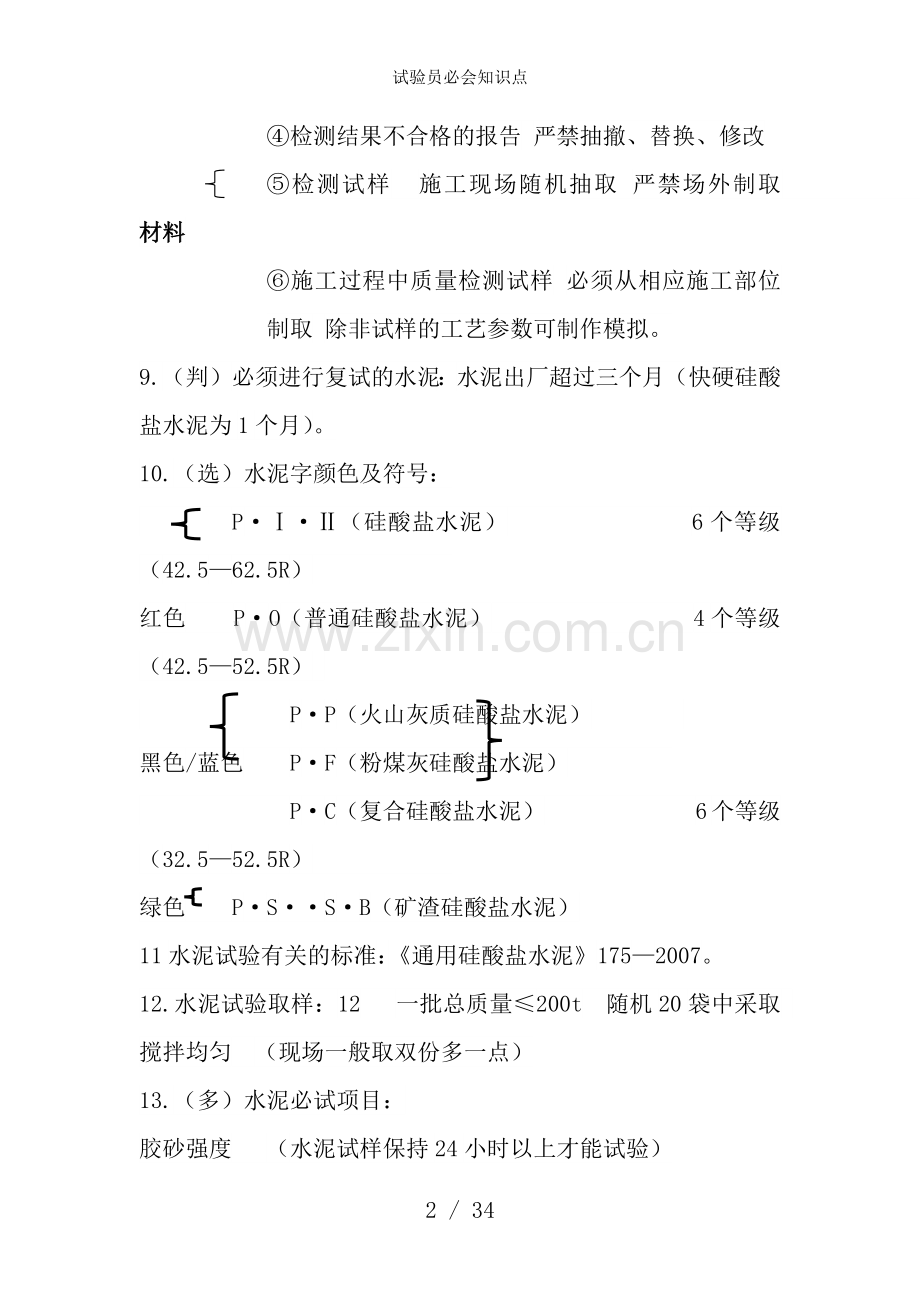

④检测结果不合格的报告 严禁抽撤、替换、修改
⑤检测试样 施工现场随机抽取 严禁场外制取 材料
⑥施工过程中质量检测试样 必须从相应施工部位制取 除非试样的工艺参数可制作模拟。
9.（判）必须进行复试的水泥：水泥出厂超过三个月（快硬硅酸盐水泥为1个月）。
10.（选）水泥字颜色及符号：
P·Ⅰ·Ⅱ（硅酸盐水泥） 6个等级（42.5—62.5R）
红色 P·O（普通硅酸盐水泥） 4个等级（42.5—52.5R）
P·P（火山灰质硅酸盐水泥）
黑色/蓝色 P·F（粉煤灰硅酸盐水泥）
P·C（复合硅酸盐水泥） 6个等级（32.5—52.5R）
绿色 P·S··S·B（矿渣硅酸盐水泥）
11水泥试验有关的标准：《通用硅酸盐水泥》175—2007。
12.水泥试验取样：12 一批总质量≤200t 随机20袋中采取 搅拌均匀 （现场一般取双份多一点）
13.（多）水泥必试项目：
胶砂强度 （水泥试样保持24小时以上才能试验）
（水泥试体室内温度20±2℃ 湿度＞50%）
（养护箱温度20±1℃ 湿度＞90% 但一般都是水养，温度一样）
（水养：竖直/水平放置 水平放置平面朝上 放在不易腐烂的篦子上 保持一定距离≥5 试件上表面水深≥5）（试验前15分钟从水中取出）
（流程：湿润搅拌锅搅拌叶→加水→加水泥→固定并开动机器→低速搅拌30s→均匀加入砂子再搅30s→高速30s 时间误差±1s 成型装入2层试模 每层振实60次） 40*40*160
龄期： 1d 2d 3d ≥28d
试验时间：1d±15 2d±30 3d±45 28d±8h
（简答）抗折强度试验要求：取3条该龄期的试体准备做抗折试验→擦去试体表面水分砂粒→清除夹具上杂物→调整试验机使杠杆平衡→试体放入夹具 侧面及圆柱接触→调整夹具 抗折加荷速度50±10 抗压加荷速度2400±200
抗压强度 F为破坏荷载N；A为受压面积40*40
抗折结果评定：3个结果的平均值，若有一个超出平均值±10%，应除去再平均
抗压结果评定：6个结果的平均值，若有一个超出平均值±10%，应除去再平均，如果5个中还有超出平均值±10%的，结果作废。
安定性 （选）标准稠度用水量测定方法：标准法（调整用水量法 经验论）、代用法（调（实操） 整用水量法、不变用水量法142.5）
（叙述）水泥净浆的拌制：湿布湿润搅拌锅搅拌叶→加水→加水泥500g（5-10s）→低速搅拌120s→停15s将搅拌锅和叶上水泥浆刮入锅中间→高速搅拌120s
（标准稠度用水量 标准法试验的整个过程应该搅拌后1.5内完成，且以试杆沉入净浆并距地板6±1时水泥净浆为标准稠度净浆）
不变用水量法计算标准稠度用水量33.4-0.185S（S为试锥下沉深度≥13）
（选）安定性测定方法：标准法（雷氏法）、代用法（饼法）。
（雷氏法：调整好煮沸箱内的水位，使整个过程都没过试件，不可中途加水，保证30±5内加热至沸腾。）
（饼法：放在沸煮箱的篦子上，30±5内加热至沸腾，并恒沸180±5。）
结果评定：2个试件煮沸后增加的距离（）的平均值≤5，安定性合格，当2个试件（）的差值＞4，用同一样品重做一次试验。
凝结时间 初凝时间：水泥全部加入水中到初凝状态的时间
终凝时间：水泥全部加入水中到终凝状态的时间
结果评定：P·Ⅰ·Ⅱ初凝时间≥45，终凝≤390
其他5种水泥初凝时间≥45，终凝≤600
14.砂：取样数量 400m3或600t为一批次， 取8份
必试项目：（多）天然砂：筛分析、含泥量、泥块含量
人工砂：筛分析、石粉含量、泥块含量、压碎指标。
结果评定：
砂的细度模数μf：特细砂 0.7~1.5
细砂 1.6~2.2
中砂 2.3~3.0
粗砂 3.1~3.7
15.石：取样数量 400m3或600t为一批次， 取16份
必试项目：筛分析、含泥量、泥块含量、针片状颗粒总含量、压碎值指标
（当筛余颗粒公称直径＞20.0时，筛分过程允许手指拨动）
（称取各筛余试样质量，精确至试样总质量的0.1%，筛上的所有分计筛余量和筛底剩余量的总和及筛分前总质量的差值不可超过1%）
高强砼（强度等级≥C60）应进行岩石抗压检验。岩石强度首先有生产单位提供，工程中采用压碎值指标进行质量控制。

16.掺和料
粉煤灰：取样方法 可以连续取或者10个以上不同部位的等量样品 总量最少3
（多选）必试项目：细度、烧失量、需水量比。
粒化高炉矿渣粉： 取样方法 可以连续取或者20以上不同部位的等量样品 总量最少20
必试项目：比表面积、活性指数、流动度比。
17.砌墙砖、砌块
①烧结普通砖 必试：抗压 取样：15w块为一验收批，每批随机10块
（选择）加荷速度5±0.5
制样：将半截砖放入室温的净水中20~30→在铁丝网上滴水20~30→放入模具（用插板控制2个半砖间距≤5，砖大面及模间距≤3）
（选择）结果评定： 变异系数δ≤0.21，平均值-标准值方法f(—)1.8s s标准差
变异系数δ＞0.21，平均值-最小值方法
②烧结多孔砖、多孔砌块 必试：抗压 取样：3.515w块为一验收批，每批10块
加荷速度：2~6
③粉煤灰砖 必试：抗压、抗折 取样：10w块为一验收批，每批20块（抗压抗折各10）
抗折试验：试样放在温度20±5℃水中浸泡24h取出
试样砖切成2块，断口相反叠放，重合部分≥ 100
④普通混凝土小型砌块 必试：抗压 取样：500m3且不超过3w块为一批，每批5块
砌块分为实心、空心
注：所有试验预期破坏荷载应在量程的2080%
18.钢材（钢筋）
①碳素结构钢 必试：拉伸、弯曲 取样：60t为一批次，拉伸弯曲各一个
②钢筋混凝土用热轧带肋钢筋 必试：拉伸、弯曲、重量偏差 取样：60t为一批次，拉伸弯曲各2个（炉批号，100t的炉，40t各加1）
牌号 公称直径a 弯心直径D （）A（伸长率）（最大伸长率）
335 6~25 3a ≥455 ≥17 ≥7.5
400 6~25 4a ≥540 ≥16 ≥7.5
③钢筋混凝土用热轧光圆钢筋 （长度≥500便于做重量偏差试验）
重量偏差试验数量不少于5个
（判/单）原始标距（L0）：室温下施力前试样标距。计算值修约至最接近5的倍数，
标记应准确到±1%
断后标距（）：略。断后伸长率： （ L0）/ L0
平行长度（）：试样平行缩减部分的长度。
弯曲试验应弯曲180°
钢筋试验一般在10~35℃室温内进行，要求严格的室温应为23±5℃。
拉伸试验横截面积的计算（在钢筋两端、中间各量取直径取最小值）：S0=π（2）2
原始标距标记的长度L0=5a
应使用分辨率足够的量具或测量装置测定断后标距，准确到±025。
强度性能修约：、、（200~1000） 修约间隔5 如：334→335
屈服强度、抗拉强度、规定塑形延伸强度 331→330
335E 表示抗震
要求：1.钢筋抗拉强度实测值/屈服强度实测值≥1.25
2.钢筋屈服强度实测值/屈服强度标准值≤1.30
3.钢筋的最大力下总伸长率≥9%
（选择）（弯曲试验）支辊间距离的确定：（3a）+0.5a
D为压头直径，a为钢材厚度或直径
19.（选择）防水材料
防水卷材（固态）
塑性体~
弹性体改性沥青防水材料（）
按胎基：聚酯毡、玻纤毡、玻纤增强聚酯毡
按上表面隔离材料：聚乙烯膜、细砂、矿物粒料
按下表面：细砂、聚乙烯膜
按材料性能：Ⅰ型、Ⅱ型
必试项目：
地下工程：拉力、低温柔性、热老化后低温柔性、不透水性、延伸率、可溶物含量
屋面工程：拉力、低温柔性、耐热度、不透水性、延伸率、可溶物含量。
10000m2为一批次
取样：卷头切除2500，纵向切取1000试样
耐热性：试件制备：宽度方向裁取（125±1）*（100±1），取3个
试件试验前至少放在23±2℃平面2h，彼此不能接触或粘住。
低温柔性：试件制备：宽度方向裁取（150±1）*（25±1），取10个
不透水性：取3个
拉力及延伸率：取纵、横各2个
试验在23±2℃进行，夹具移动的恒定速度为100±10
防水片材的试验项目：
地下工程：拉伸强度、拉断伸长率、不透水性、低温弯折性、撕裂强度
屋面工程：拉伸强度、拉断伸长率、不透水性、低温弯折性
（选择）止水带按用途分类：B类（用于变形缝）
S类（施工缝）
J类（有特殊耐老化要求的接缝）
*G类（钢边）（次要）
必试项目：拉伸强度、扯断伸长率、撕裂强度
防水涂料（液态）
聚氨酯防水涂料： 15t为一批次 2组样品（一组试验、一组备用，每组至少5）
必试项目：拉伸强度、断裂伸长率、不透水性、低温弯折性、固体含量
水乳型沥青防水涂料
必试项目：耐热度、断裂伸长率、不透水性、低温柔度、固体含量
防水密封材
刚性防水堵漏材料

20.混凝土外加剂
①改变混凝土拌合物流变性能的 如：减水剂、泵送剂
②调节混凝土凝结时间、硬化性能的 如：缓凝剂、早强剂、速凝剂
③改善混凝土耐久性的 如：引气剂、防水剂、阻锈剂、矿物外加剂
④改善混凝土其他性能的 如：膨胀剂、防冻剂、着色剂
作用：早强剂：加速早期强度发展
缓凝剂：延长凝结时间
泵送剂：改善拌合物泵送性能
阻锈剂：抑制或减轻混凝土中钢筋等其他金属预埋件锈蚀
加气剂：混凝土制备过程中放出气体，使混凝土中有大量分布均匀的气孔
防冻剂：使混凝土在负温下硬化，并达到预期性能
速凝剂：使混凝土迅速凝结硬化
促凝剂：缩短拌合物凝结时间
检测项目： 早强减水剂 值、密度、含固量、1d抗压强度比、减水率
缓凝减水剂 值、密度、含固量、凝结时间差、减水率
泵送剂 值、密度、含固量、坍落度1h经时变化值、减水率
防冻剂 碱含量、氯离子含量、密度、含固量、含气量、减水率
速凝剂 密度、初凝和终凝时间
（选择）基准水泥：检验混凝土外加剂性能的专业水泥，由规定品质指标的硅酸盐水泥熟料及二水石膏共同磨粉而成的42.5的P·Ⅰ水泥。
基准水泥必须有经中国建材联合会混凝土外加剂分会及有关单位共同确定具备生产条件的工厂供给。
水泥砂浆防冻剂抗压强度值的确定：3个试件的平均值作为砂浆抗压强度值。
若3个值中最大或最小值有一个及中间值差超过15%，则最大最小值都舍去，用中间值作为结果。
若最大、最小值和中间值差都超过15%，试验结果无效。

21.建筑塑料管材
必试项目：外观、壁厚、平均外径、静液压试验、熔融温度、简支梁冲击试验
外观、壁厚、平均外径、静液压试验
外观、壁厚、平均外径、静液压试验、炭黑分散性
22.钢筋接头（用于钢筋连接）
焊接 （判断）结果评定：各种焊接接头的拉伸试验应从每批随机切取3个进行试验
拉伸试验合格的条件：
①3个试件均断于钢筋母材，延性断裂，抗拉强度≥钢筋母材抗拉强度标准值
②2个情况和上面一样；另1个断于焊缝，脆性断裂，抗拉强度≥钢筋母材抗拉强度标
准值的1.0倍。
需要复验的条件：
①2个情况和上面一样；另1个断于焊缝或热影响区，脆性断裂，抗拉强度＜钢筋母材抗拉强度标准值的1.0倍；
②1个试件均断于钢筋母材，延性断裂，抗拉强度≥钢筋母材抗拉强度标准值；2个断于焊缝或热影响区，脆性断裂。
③3个都断于焊缝，脆性断裂，抗拉强度≥钢筋母材抗拉强度标准值的1.0倍。
复验的要求：取6个进行试验，4个情况和上面一样；另2个断于焊缝，脆性断裂，抗
拉强度≥钢筋母材抗拉强度标准值的1.0倍，则复验合格。
拉伸试验不合格的条件：
3个都断于焊缝，脆性断裂，且有一个抗拉强度＜钢筋母材抗拉强度标准值的1.0倍。
机械连接 钢筋连接开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺检验；施工过程中，更换钢筋生产厂，应补充进行工艺检验。
接头的现场检验：取样 500个为一批次，随机3个接头做抗压试验。
连续10个批次合格率100%，每批数量可扩大一倍。
结果评定：3个接头的抗拉强度均满足要求则为合格，如果有1个不合格应再取6个进行复验，如果还有1个不符合要求，则这批材料不合格。
23.回填土
压实填土包括分层压实、分层夯实
压实填土的压实系数λ控制干密度ρ最大干密度ρ
控制含水量ω±2% （ω为最优含水量 经验法：手握成团、掉地开花）
压实填土的最大干密度、最优含水率采用击实试验确定。
击实试验：用标准的容器、锤击、击实方法，确定土的含水量和密度变化曲线，求得最大干密度时的最优含水量，是控制填土质量的重要指标之一。
含水率试验步骤：
①取样，称取盒+湿土质量 0.01g
②打开盒盖，将盒放于烘箱，105~110℃烘至恒量
③取出盒，盖上盒盖，放在干燥容器冷却至室温，称取盒+干土质量
④求含水量
结果评定：2个试样做平行试验
含水率＜40%时，2个试验的差值≤1%
含水率≥40%时，2个试验的差值≤2%，若为层状或网状构造的冻土，差值≤3%。
地基处理工程中回填土取样的规定：
对大基坑每50~100m2不应少于1个检查点；
对基槽每10~20m2不应少于1个点
（多）回填土密度试验方法：环刀法、灌水法、灌砂法。
湿密度ρ0=m0V 干密度ρd=ρ01+0.01ω
24.混凝土性能
取样：不超过100m3的同配合比混凝土取样最少一次
一次连续浇筑超过1000 m3时，同配合比混凝土每200m3取样最少一次。
（选择）当室外最低气温不低于-15℃，采用综合蓄热法、负温养护法施工的混凝土受冻临界强度不应小于4.0；
当室外最低气温不低于-30℃，采用负温养护法施工的混凝土受冻临界强度不应小于5.0。
普通混凝土：干密度为2000~28003的水泥混凝土
普通混凝土的必试项目：①稠度试验（坍落度）
②抗压强度试验
如何按照《混凝土强度检验评定标准》 50107，对混凝土强度进行评定？（简答）
①应分批进行检验评定。同一个检验批强度等级、试验龄期都应该相同，生产工艺条件和配合比应基本相同。
②对大批量、连续生产的混凝土的强度应按统计方法进行评定；小批量的应按非统计方法进行评定。
③检验评定有的混凝土试件，成型方法及养护条件应符合国家现行标准《普通混凝土力学性能试验方法标准》50081。
④蒸汽养护的构件，其试件应先随构件同条件养护，然后放在标准养护条件下继续养护，两段养护时间的总和应为设计规定龄期。
⑤对掺矿物掺和料的混凝土进行强度评定时，可根据设计规定，采用大于28d龄期的混凝土强度。
统计方法：适用条件：样本容量不少于10组
非统计方法：适用条件：样本容量小于10组
结构实体检验用的同条件养护试件强度，应根据强度试验结果按现行国家标准《混凝土强度检验评定标准》 50107的规定确定后，乘折算系数1.10取用。
连续浇筑抗渗混凝土每500m3应留置一组抗渗试件，且每项工程不得少于两组。
抗渗混凝土的必试项目：①稠度
②抗压强度
③抗渗性能
抗渗混凝土：抗渗等级≥P6的混凝土
试件尺寸：175*185*150或150*150*150
龄期：一般28d，特殊要求的可改变但不超过90d
抗渗性能试验：试验从水压为0.1开始，以后每隔8h增加水压0.1，并且要随时观察试件端面的渗水情况，并记录水压值。
P8：表示可承受0.8的水压值。
抗渗等级101 H为6个试件中3个渗水时的水压力
抗冻混凝土用字母“F”
抗冻等级≥F50的混凝土
试验方法：慢冻法 必试项目：强度损失率、重量损失率
快冻法 相对动弹性模量、重量损失率
25.建筑砂浆
每一检验批且不超过250m³砌体的各类、各强度的普通砌筑砂浆，每台搅拌机至少抽检一次，每次至少一组试块。（一组3块，养护28d，试块尺寸：70.7*70.7*70.7）

26.普通混凝土配合比
混凝土配合比设计的基本要求：
①满足混凝土工程结构设计或工程进度的强度要求；
②满足混凝土工程施工的和易性要求；
③保证混凝土在自然环境及使用条件下的耐久性要求；
④在保证工程质量的前提下，合理使用材料，降低成本。
三个重要参数：水灰比、用水量、砂率
双掺：掺外加剂、掺合料。
怎样解读混凝土配合比通知单？
①每1m³混凝土用量
②重量比：各材料质量及水泥质量的比值
27.装饰装修材料
外墙饰面砖必试项目：吸水率、抗冻性（造价高、高层质量难以控制）
天然石材必做检测：（室内）放射性元素含量
（室外）弯曲强度、冻融循环
（室内用）人造板材必测：游离甲醛含量或游离甲醛释放量
普通建筑外门窗物理性能必试项目：①抗风压性能
②气密性
③水密性
④保温性（传热系数）
⑤中空玻璃露点检测（玻璃中是否结露）
抽样规定：①木门窗、金属门窗、塑料门窗、门窗玻璃，每个验收批至少抽查5%，且不少于3樘，不足时应全数检查；
②高层外窗，每批最少抽查10%，且不少于6樘，不足时全数检查；
③特种门每批最少50%，且不少于10樘，不足时全数检查。
28.节能工程材料
保温隔热材料：绝热用模塑聚苯乙烯泡沫塑料（）必试：表观密度
压缩强度
导热系数
燃烧性能 50411-2007
绝热用挤塑聚苯乙烯泡沫塑料() 压缩强度
导热系数
燃烧性能
岩棉
玻璃棉
泡沫混凝土
泡沫玻璃
胶粉聚苯颗粒
喷涂聚氨酯硬泡体保温材料
常用粘结材料：瓷砖粘结剂、界面剂、抹面抗裂砂浆、聚合物粘结砂浆
增强网：铺设在抹面抗裂砂浆内，增强抹面层的抗裂和抗冲击性能
做涂料时：用耐碱玻纤网格布 试验项目：耐碱拉伸断裂强度（拉伸断裂强力）
（多选） 断裂强度保留率（耐碱性）
粘结面砖时：用防锈金属网（现在常用镀锌电焊网）
29.室内空气质量检测
检测项目：氡、甲醛、苯、氨、（总挥发性有机化合物）
检测点数量：使用面积＜50m²，1个
50~100m2，2个
100~500 m2，3个
500~1000 m2，4个 （超过1000 m2时，每增加1000 m2增加1个检测点）
30.施工现场检测
在洛氏硬度为60±2的钢砧上，回弹仪的率定值应为80±2。
（回弹仪显示的只是回弹值，不是强度值）
回弹仪应有法定计量检定单位检定的情况：（简答）
①新回弹仪使用前；
②超过检定有效期限（半年）；
③数字式回弹仪数字显示的回弹值及指针直读示值相差大于1；
④保养后，在钢砧上的率定值不合格；
⑤遭受严重撞击或其他损害。
每一结构或构件测区数不应少于10个。
每一测区应记取16个回弹值，每一测点的回弹值读数精确至1。
碳化深度值测量：采用浓度12%的酚酞酒精溶液滴在孔洞内壁的边缘处。
对进行现场钢筋保护层厚度检测的仪器校准有什么要求?（简答）
①检测仪器在以下情况需要进行校准：
1.新仪器使用前
2.达到或超过校准时效期限
3.仪器修理之后
4.对仪器测量结果怀疑
5.仪器对比试验出现异常
②检测仪器校准周期为一年。
纵向受力钢筋保护层厚度的允许偏差：梁类为+10，-7；板类为+8，-5
锚固承载力现场检测：（按结构分）混凝土结构~、砌体~
（按锚固时间分）锚固承载力现场检测、后锚固承载力现场检测
锚固件抗拔承载力现场检验分为：非破损检验、破坏性检验
破坏性检验的场合：（多选）①重要结构构件
②悬挑结构、构件
③对该工程锚固质量有怀疑
④仲裁性检验
带饰面砖的预制墙板复验应每1000m²同类的为一检验批，每批一组，一组3块
采用水泥基胶粘结剂粘贴外墙饰面砖时，按胶黏剂使用说明书规定时间或在粘贴外墙饰面砖14d（含）以后进行饰面砖粘结强度检测。如果28d以后达不到规定或存在争议，应以2860d内约定时间检测的粘结强度为准。
现场外窗性能检测的顺序：抗风压变形性能、气密性、水密性、抗风压安全性。
土壤中氡浓度的测量方法：电离室法、静电收集法、闪烁瓶法、金硅面垒型探测器。
布点取样规定：在工程地质勘探范围内布点时，应以间距10m作网格，各网格点即为测试点，遇较大石块可偏离±2m，但布点数不应少于16个。
墙体节能工程现场检测项目：粘结强度、锚固力、外墙节能构造和外窗气密性
31.市政工程材料试验
土的含水率试验在105~110℃恒温下烘干。
烘干时间： 细粒土 不少于8h
砂类土 不少于6h
含有有机质超过5%或含有石膏的土 恒温60~70℃ 干燥12~15h
含水率测定的允许平行差值
含水率： ＜5% 540% ＞40% 对层状和网状构造的冻土
允许差值： 0.3% ≤1% ≤2% ＜3%
土的密度试验方法：（多选）环刀法、灌砂法、灌水法、电动取土器法、蜡封法
（该试验必须进行2次平行测定，取算术平均值，平行差值不得大于0.03³）
液限和塑限的试验方法：（多选）液限和塑限联合测定法、液限碟式仪法、塑限滚搓法。
无机结合料稳定料（即半刚性基层）分为（判断/选择）：
水泥稳定类、石灰稳定类、综合稳定类、工业废渣稳定类。
有效氧化钙的测试方法：适用于测定各种石灰的有效氧化钙含量。
氧化镁的测试方法：适用于测定各种石灰的总氧化镁含量。
无侧限抗压强度试验每个龄期试件最少数量：细粒土6个、中粒土9个、粗粒土13个。
石油沥青进场复验项目：（高速、一级、城市快速路及主干道）针入度、延度、软化点
（其他公路及城市道路）针入度。
沥青混合料常规试验项目：①马歇尔稳定度
②流值
③油石比
④矿料级配
⑤密度
密度的试验方法：1.表干法 适用于测定吸水率≤2%的各种沥青混合料试件
2.水中重法
3.蜡封法
4.体积法
路基路面现场检测的常规项目：厚度、压实度、平整度、承载能力
路基路面厚度的检测方法：挖坑法、钻孔取样法
路基路面压实度检测方法：挖坑灌砂法、核子密湿度仪法、环刀法、钻芯法、无核密度仪法
路基路面承载能力检测方法：贝克曼梁测定路基路面回弹弯沉检测方法、自动弯沉仪测定路面弯沉检测方法、落锤式弯沉仪测定路面弯沉试验方法。
24.法律法规
施工单位 在施工中偷工减料 责令改正，处合同价款2~4%罚款
不按工程设计图纸/不按技术标准施工
工程质量不符合质量标准 返工、偿损失
建设工程质量管理条例
情节严重的 停业整顿，降低资质等级/吊销资质
未对相关材料、配件、设备等进行检验 处10~20w罚款
未对涉及安全的试块等进行取样检测
情节严重的 停业整顿，降低资质等级/吊销资质
造成损失的 依法赔偿
检测机构 伪造检测数据，出假报告、结论 县级以上建设主管部门警告，罚款3w
注：检测机构罚款的同时，该机构的法定代表人和直接责任人也要交罚款金额的5~10%
委托方 委托没有资质的机构检测
明示/暗示检测机构出具假报告 县级以上建设主管部门责令改正，罚款1~3w
送检试样造假
检测结果 若一方对结果有争议，交由双方认可的检测机构复检，复检结构有复检方报当
地建设主管部门备案
见证取样检测内容： ①混凝土、砂浆强度检验
②混凝土掺加剂检验
③砂、石检验
④水泥
⑤简易土工试验
⑥钢筋力学性能检验（含焊接、机械连接）
⑦预应力钢绞线、锚夹具检验
⑧沥青、沥青混合料检验
⑨国家及地方标准规定的其他检测项目
检测机构
北京市建设工程质量检测管理规定
超出资质范围
涂改、转让资质证书
检测人员不符合条件 市建委、区建设主管部门
不上报违法违规行为和设计结构安全的不合格检测事项 责令改正
未在检测报告上签字盖章 罚款1~3w
未按强制性标准进行检测
资料管理混乱
转包检测业务
使用不合格的仪器设备
检测环境不满足标准
为及时上传检测数据 市建委责令改正
未按标准规定进行检测 整改1~3个月
未按规定对样品、见证记录进行确认 期间不得承担相关检测
未按标准规定留置试样
检测能力验证、复检结果离群
检测人员
伪造数据 市建委、区县建设主管部门责令改正，市建委记入个人诚信记录
未按标准进行检测 相关责任人调离岗位，5年之内不得从事检测工作
质量检测技术管理规范
房屋建筑和市政基础设施工程

检测应按规定留置已检试件。无明确时间要求的，留置时间最少72h。
虚假检测报告的情况： ①不按规定检测程序、方法进行检测
②报告中数据、结论等实质性内容被更改
③未经检测出具的报告
④超出资质范围出具的报告
仪器设备
检测机构应建立完整的仪器设备台帐、档案。
仪器设备进行校准、检定的情况：首次使用
可能对测试结果有影响的维修、移动；停用后再次使用
仪器设备不得继续使用的情况：量程刻度出现问题
仪器设备发生故障
自校的仪器设备须编制自校规程。
仪器设备应有明显的校准标识，标识内容包括：使用状态、检定日期、有效期。
仪器设备应按有求进行维护保养，并做好记录。
用于现场测试的仪器设备，应建立领用、归还台帐，记录设备完好情况及相关信息。
检测试验
检测机构在试样接受、存放、测试过程中，应对试样做出唯一性标识。
检测人员在开展测试工作前、后及过程中应检测设备的工作状态，并做好记录。确认正常好开展测试。
检测工作应有2名或2名以上人员共同完成。
检测人员应真实记录测试数据，并有专人进行校核。
委托资料
检测试验委托书的内容：①委托编号
②委托放名称、地址
