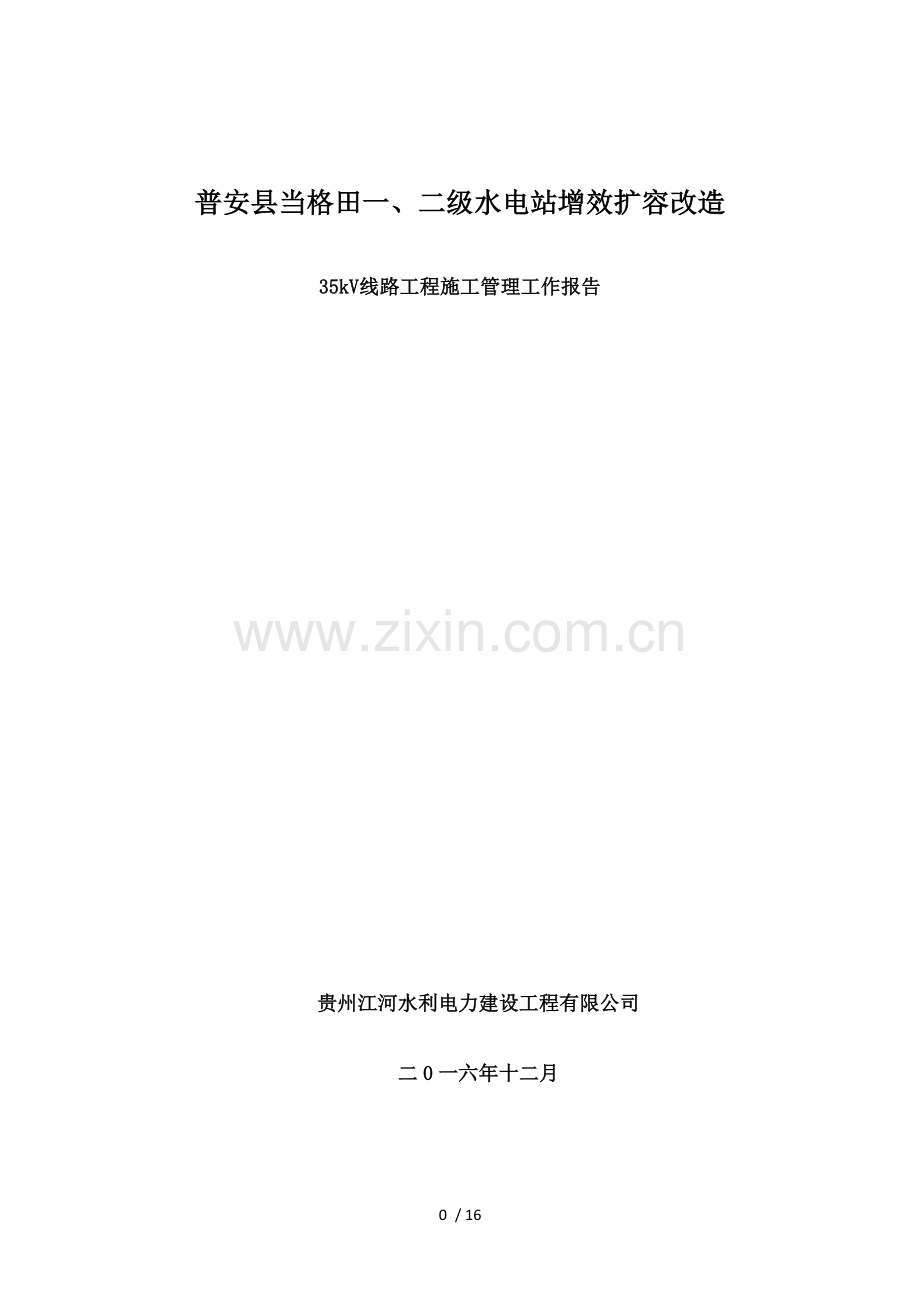

普安县当格田一、二级水电站增效扩容改造
35kV线路工程施工管理工作报告

贵州江河水利电力建设工程有限公司
二0一六年十二月

13 / 16

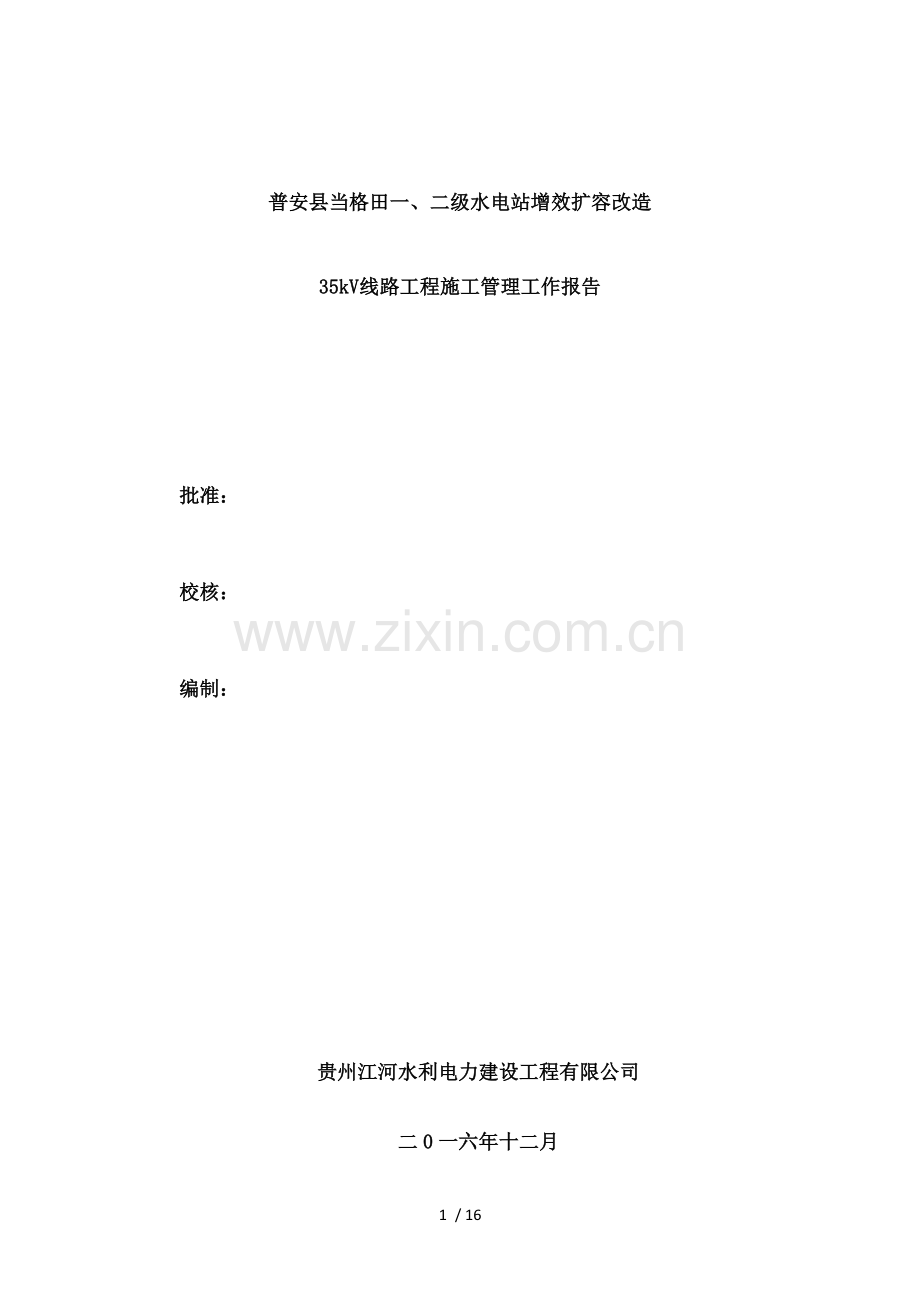

普安县当格田一、二级水电站增效扩容改造
35kV线路工程施工管理工作报告

批准：

校核：

编制：

贵州江河水利电力建设工程有限公司
二0一六年十二月

目 录
一、工程概况
1、改造前情况
2、工程建设规模及任务
3、35kV线路改造工程施工设计情况
三、主要施工工艺及完成情况
1、施工工艺
2、工程实施完成情况
三、施工组织及安全管理
1、施工组织机构设置及管理体系
2、施工安全管理
五、施工质量管理
1、施工实施阶段质量控制主要方法和措施
2、工程项目划分
3、工程质量评定
六、工程结算
1、合同价款及实际结算价款
2、工程结算价超工程承包价主要原因
七、自检自评结论
附件：工程施工管理大事记

一、工程概况
1、改造前情况
由于当格田一、二级水电站建成运行了40多年，当格田一级水电站改造前总容量为1140kw, 当格田二级水电站改造前总容量为总容量为4440kw,电站设备老化严重，问题多多，存在诸多安全隐患，严重地危及到电站安全运行。为了消除安全隐患，必须对当格田二级水电站进行更新改造，并根据实际情况适当扩容，增加电站经济效益。特别是当格田二级水电站35KV联网线路采用LGJ-50导线，电线杆基本上为8～12m拔稍杆，对地距离低，事故率相对高。对原35KV线路进行改造是很有必要性。
2、工程建设规模及任务
2012年8月黔西南州水务局，以州水务字【2012】79号文，对《普安县当格田一、二级水电站增效扩容改造工程初步设计报告》进行了批复。当格田一级水电站本次增效扩容装机为2230KW，多年平均发电量将达到804万kw.h，年平均利用小时3605 h。当格田二级水电站本次增效扩容装机为4790KW，多年平均发电量将达到1897万kw.h，年平均利用小时3960 h。
电站至铅矿变35kV线路改造工程是当格田一、二级水电站增效扩容改造项目建设任务之一。初设阶段选用导线截面为120mm² 型号为LGJ-120/20型钢芯铝绞线，进线段地线选配GJ-35型镀锌钢绞线，并按12.8km进行估算投资，估算投资为320万元。
3、35kV线路改造工程施工设计情况
⑴ 线路路径：电站至铅矿35KV变电站35KV线路工程，全长为14.165Km，其中：当格田二级站至铅矿35KV变电站为13.848Km，当格田一级站至当格田二级站至铅矿线路10#杆T接长度为0.317Km。全 线 海拔 高程 在 1100～1650 米左右 。
⑵ 走向概况：本工程为当格田一、二级水电站增效扩容改造项目35kV线路改造工程， 35kV线路从当格田二级站升压站门杆出线后，向东北沿湾河高山走线，经过杨家寨、到一级站旁，折向东向走线经过袁家寨（上湾河）、白坟上、红寨、大麻地、到梁子上半山口，再向东北走线经过雨谷箐、格黑坪、到老苏河水库，再向偏东南沿012乡道走线经过凸桥边、六马坪、黄泥箐、到达镇医院后面山坡上，再向北走线进入铅矿35kV变 电 站门杆，全线海拔高程在830～1720米之间。
⑶ 设计气象：基本风速25m/s，最大覆冰厚度10mm（相应风速。10m/s），最高气温+40℃,最低气温-10℃,平均气温+15℃。
⑷ 交通条件：本工程线路沿线只有部分乡村公路可利用，汽车运输方便，小运距离0.8Km左右。
⑸ 地形地质情况：丘陵70%，山地30%，普通土80 %，岩石20%。
三、主要施工工艺及完成情况
1、施工工艺
⑴ 线路复测：本工程线路复测由本公司组织技术人员对全线基础坑位、拉线坑位进行分坑复测定位，以设计线路平面断位图和杆型图以及其他设计图纸为准则。
⑵ 基础施工：
① 杆塔基坑开挖采用人力开挖方法。杆塔基坑误差为+100mm、-50mm，坑底平整，施工符合设计规范要求。
② 接地按照设计深度和长度开挖，沟底面平整，并尽量清除沟中一切可能影响接地体及土壤接触杂物，遇有大石绕道避开。
⑶ 填方：
① 基础回填按设计图纸要求回填土方量，水泥杆接地符合设计和规范要求。
② 塔基基坑和拉线坑填方：属于土坑用原坑挖出土回填，清除树根杂草，土中不掺入石块，每填入300mm夯实一次；属于石坑，按设计要求比例3∶1均匀掺土回填夯实。回填土防沉层均高出地面300mm-500mm。
⑷ 接地装置
① 接地型式：根据施工图纸要求，本工程接地为四射或八射线水平埋式，接地深度为0.8m,接地体为Φ12圆钢。接地体布置选择沿土壤电阻率低地方走，力求接地电阻达到要求。
②接地体布置：接地体走向布置图及验收检查情况，详见“基础施工隐蔽工程验收记录表”。
⑸ 杆塔组合及吊装：
① 杆塔组合：包括排杆及焊杆，本线路工程使用分段等径水泥杆，排杆施工前对杆段进行外观检查，并做好焊杆施工基面开挖和杆段排正垫平，焊接前先清除钢圈焊口上异物，由持证焊工上岗焊接，焊接中采用先在全周长点焊三、四处，然后在分段交叉进行焊接，地下部份采用仰焊。水泥杆焊接后弯曲度≤2‰，钢圈焊接后焊缝尺寸达到了下表规定：
② 横担组装：符合设计和规范要求。
③ 杆塔整体起立：本工程施工中采用吊车起吊法，起吊时用，调整时用经纬仪校正。校正调整后，固定拉线，将杆坑填土夯实。每填土300mm夯实一次。
施工符合相关规定。
⑹ 导、地线展放和紧线
① 导、地线展放：查勘了沿线情况，包括所有交叉跨越情况，先期制定各个交叉跨越地点放线时具体措施，并分别及有关部门取得联系；公路设有专人看守；检查杆塔并进行校正，缺件补齐；对跨越公路及通讯线路和需停电电力线路，事先办好停电手续，并在放线前搭好越线架；放线劳动力组织工作，做了全面安排，对每根线轴看管人、每根导线拖线时领队负责人、每基杆塔登杆人、各重要交叉跨越处或越线架处监视人、沿线通讯负责人、沿线检查障碍物负责人及其它工作岗位，均于事前指定专人负责，并于施工前明确交代了任务。
② 安装临时拉线：为保证杆塔受力后不致变形，紧线前对两端耐张杆塔临时拉线进行了加装及调整，达到了规范要求。
③ 导线连接：本工程施工中采用液压机进行导、地线压接，导线压接符合规范，压接点详见“架设施工记录表”。
④ 导、地线弧垂计算及观测：
弧垂观测档选择：按设计及施工规范要求进行选择。
观测弧垂温度：取不直接被太阳照射处实际温度。
弧垂计算：按实际测量时温度和档距，依照设计图纸数值用插值法进行计算。
弧垂观测：采用等长法和异长法进行观测。
导、地线各相弧垂基本一致，达到设计及施工规范要求，
以上详见：“导地线架设弛度计算、测量记录表”。
⑤ 紧线：本工程采用单线法（即一线一紧法），用绞磨机钢绳牵引，施工符合相关规定。
⑥ 附件安装：
跳线安装：即耐张杆塔两面导线紧好以后，将耐张杆塔两侧导线加以连接，本工程跳线采用并沟线夹连接。
悬挂线夹安装：为了使耐张段内各档张力达到相等，以免卡线后发生直线绝缘子串倾斜，在耐张杆紧线工作结束后，均等待不少于15分钟，使各档张力通过滑轮得到平衡，然后进行各直线杆塔卡线工作，耐张段较长、直线杆塔较多等待时间相应增加；卡线时将导线从放线滑轮内取出，放入绝缘子串下悬挂金具内，使挂线滑轮安装尽可能及悬垂线夹高度相同；
防震锤安装：本工程导线防震锤采用F—4,F-3型；7、接地电阻测量；接地装置施工结束后，经过一段时间进行接地电阻测量；
⑺ 接地电阻测量
接地装置施工结束后，经过一段时间进行接地电阻测量，本工程采用连续晴后5天后方进行测量，并根据设计要求取季节系数1.1，以保证测量数据可靠性。接地电阻测量使用ZC—8型接地电阻表。测量数据详见“接地电阻敷设测量记录表”。
2、工程实施完成情况
本工程2015年9月1日开工，2016年6月30日竣工。实际架设线路全长为14.24Km,其中：当格田二级站至铅矿35KV变电站为14.05Km，当格田一级站至当格田二级站至铅矿线路9#杆T接长度为0.19Km。选用导线截面为120mm² 型号为LGJ-120/20型钢芯铝绞线，进线段地线选配GJ-35型镀锌钢绞线，实际架设地线全长为2.931Km。全线杆型选择以采用带拉线Ф300等径预制混凝土电杆，混凝土杆塔组立共计61基，其中：直线杆24基，转角及耐张杆37基。对于档距较大20和53基，杆塔采用110KV线路杆型，根开为5m,采用角钢90×8导线横担和增加弧垂解决。
四、施工组织及安全管理
1、施工组织机构设置及管理体系
项目部8月10日进驻现场后，迅速建立了工程施工组织机构，组建了技术、质量、安全、物资等部门，明确了各部门责任人及岗位职责。在建立施工处组织机构同时，我们督促施工队安排专人负责技术、质量及安全工作，建立了完善质量体系、安全体系。在施工工程中，质量体系、安全体系均能有效运行，各责任人能认真履行其职责，保证了整个工程施工质量、安全。
基础工程施工前，项目部组织相关技术人员编制了《施工组织设计》等技术文件，根据本工程实际情况，特别是重点、难点进行了认真分析，并提出了相应解决办法。这些文件编制完成后，即报送监理部审批，监理部对进行了认真审查，并提出了一些有针对性修改意见。
2、施工安全管理
本工程施工中按照电业施工安全法规和标准要求，结合工程特点，制定和执行安全技术措施，在跨河放线及架线施工作业前认真作好安全措施以防出现人员溺水，在跨公路放线及架线施工作业前按规范要求架设好竹架以防出现交通事故，在跨越10kV高压电力线路放线及架线作业前按安规要求作好停、送电安全措施以防出现人身触电事故。实行科学管理和标准化管理，严格执行“安全第一，预防为主”方针，杜绝了人身伤亡事故及设备事故发生。平时认真开展安全生产教育工作，经常性地组织全体施工人员学习安全生产有关制度及知识。召开全体施工人员大会，学习《施工管理措施》、《施工技术要求及安全注意事项》及有关规范、规程，强调必须始终把安全生产放在第一位，把施工质量做为重点，在保证安全及质量前提下，才能抢进度。牢记上杆“三件宝”，把工程保质保量地完成。
五、施工质量管理
1、施工实施阶段质量管理主要方法和措施
施工实际阶段质量控制主要方法是以“单元工程、质量控制为基础，以工序质量控制为手段”标准化、程序化。进行“三检”，班组、质检员、技术负责人或项目负责人进行逐级检查签字，
对采购砼等径杆、导线、地线、拉线、悬式绝缘子、镀锌钢件和金具等材料，均具有符合国家或部颁标准产品合格证。都坚持有进场手续，要检查原材料进货单、合格证、检测试验报告。均具有符合国家或部颁标准产品合格证（详见“材料合格证”）。
在各单元、分部（分项）工程施工中，项目部严把质量关，根据《电气装置安装工程66kV及以下架空电力线路施工及验收规范》（GB50173-2014）要求，做好各项工程质量管理工作，严格执行三级自检制度。如在基坑开挖中，项目部、施工队质检员、安全员认真监督检查，发现问题及时纠正。基坑开挖后，项目部组织施工队进行验坑，以保证基坑开挖断面尺寸、坑深和扭转等偏差均控制在规程范围内。
2、工程项目划分
工程项目划分是建设工程质量控制和等级评定重要依据，根据《电气装置安装工程66kV及以下架空电力线路施工及验收规范》（GB50173-2014），由建设单位组织监理、施工单位等共同研究确定，报质量监督单位审核认定。当格田一、二级水电站增效扩容改造项目35kV线路改造工程划分为1个单位工程，5个分部工程，274个单元工程。
35kV线路改造工程施工质量验评项目划分表
单位工程
分部工程
分项工程
单元工程
单位
单元数
记录表
当格田水电站~ 铅矿变35KV线路工程
一、基础工程
混凝土电杆基础
基
61
D.0.7
二、杆塔工程
混凝土杆塔组立
基
61
D.0.9
三、架线工程
1.导地线展放
耐张段
36
D.0.11

2.导地线紧线
耐张段
36
D.0.13

3.附件安装
基
61
D.0.14
四、接地工程
接地装置施工
基
15
D.0.17
五、电气工程
对地、风偏及交叉跨越
处
4
D.0.16
1个单位工程，5个分部工程，274个单元工程。
3、质量自检结果
⑴ 单元工程质量评定
一项单元工程完工后，由承包人进行“三检制”即班组、施工队、项目经理部质检人员进行检查，合格后，填写“单元工程质量评定表”后 监理部到现场察看，重要尺寸核实测量，评定质量等级。本项目共作了274个单元工程质量评定表，全部合格。
⑵ 分部工程质量等级评定
分部工程验收由监理部主持，业主、施工、运行管理单位参加。5个分部工程，情况如下。分部工程共5个，全部合格，其中优良2个，优良率40％。
⑶ 单位工程质量等级评定
由业主主持，质量监督分站，监理部、施工、运行管理单位参加。对当格田一、二级水电站增效扩容改造项目35kV线路改造工程进行实地现场检查，并查阅和检查相关资料，评定为合格单位工程。
六、工程结算
项目部8月10日进驻现场后，本工程2015年9月1日开工，2016年6月30日竣工。实际架设线路全长为14.24Km,其中：当格田二级站至铅矿35KV变电站为14.05Km，当格田一级站至当格田二级站至铅矿线路9#杆T接长度为0.19Km。
1、合同价款及实际结算价款
⑴ 合同价款：本工程合同价既中标总价为3180400.00元，
⑵ 实际结算价款：我公司实际完成工程款总额为.00元，占中标价3180400.00元117.41%，扣除5％预留金后，应付款为3547404.5元。
普安县当格田一、二级水电站增效扩容改造项目(CⅡ标)35KV输电线路工程结算表
编号
名称及规格
单位
合同工程量
工程结算量
数量
单价(元/km)
合价(元/km)
数量
合价(元)
设备费
安装费
设备费
安装费
设备费
安装费
Ⅰ
当格田一级电站

及二级站送出工程T接35KV线路段，等径杆，导线LGJ-120
Km
0.6
181000
98000
108600
58800
0.19
34390
18620
Ⅱ
当格田二级电站

二级站35KV线路送出工程段，等径杆，导线LGJ-120
Km
11.5
174000
88000
2001000
1012000
14.05
2444700
1236400

3013000
262000

小计

2109600
1070800

2479090
1255020

合计（工程项目总价）

3180400

3734110
2、工程结算价超工程承包价主要原因：
① 初设阶段未进行线路实测和设计工作，是按改造线路长为12.8km，25万元/km进行估算投资，估算投资为320万元。
② 招投标文件是按改造线路长为12.10km，有效报价320万元进行控制。
③ 招投标结束后，设计单位进行施工设计工作，经实地勘察选线和测量14.165km。
④ 工程实施过程中及晴隆欲飞220kV变电站～普安仙鹤110kV变电站新架110kV输电线路工程，在老苏河水库至铅矿35KV变电站线路段有重复现象，本着本着“小让大”原则，该段4.33Km需要重新选线调整。
由于以上原因，架设线路实际全长为14.24Km,其中：当格田二级站至铅矿35KV变电站为14.05Km，当格田一级站至当格田二级站至铅矿线路9#杆T接长度为0.19Km。较施工设计长度增长0.075Km，较招投标阶段长度增长2.14Km，较初设阶段长度增长1.44Km。故导致工程结算总投资超工程承包价（中标总价：￥：3180400.00元）553710.00元。
七、自检自评结论
该工程自中标后，我公司高度重视，组织专业施工项目部，认真研究施工图纸，招投标文件，对线路走径、塔位认真复测。施工过程中严格遵照“三检制”原则进行施工。对质量管理严格要求，按照“三不放过”原则管理和要求。该工程资料齐全、施工过程中未发生不安全事故、无一起质量事故，自检合格，我公司自评为合格工程。

贵州江河水利电力建设工程有限公司
二0一六年十二月

附件：工程施工管理大事记
1、2015年4月2日，普安县当格田一、二级水电站增效扩容改造项目(CⅡ标)35kv输电线路工程施工招标工作，在黔西南州公共资源交易中心开标，我公司中标。
2、2015年4月20日，我公司及贵州省铅矿签订普安县当格田一、二级水电站增效扩容改造项目(CⅡ标)35kv输电线路工程施工合同。
3、2015年8月10日进驻现场，组建工程施工项目部，并进行施工准备和该线路复测工作。
4、2015年9月26日，贵州天帮工程建设监理有限公司当格田一、二级水电站增效扩容改造项目部，向我公司下达合同项目开工令，开工日期为2015年9月1日。
5、2016年10月28日，由监理部主持，业主、施工、运行管理单位参加，对(CⅡ标)35kv输电线路5个分部工程进行验收。
6、2016年12月27日竣工，由业主主持，监理部、施工、运行管理单位参加，对(CⅡ标)35kv输电线路单位工程进行验收。
