架线施工基本知识

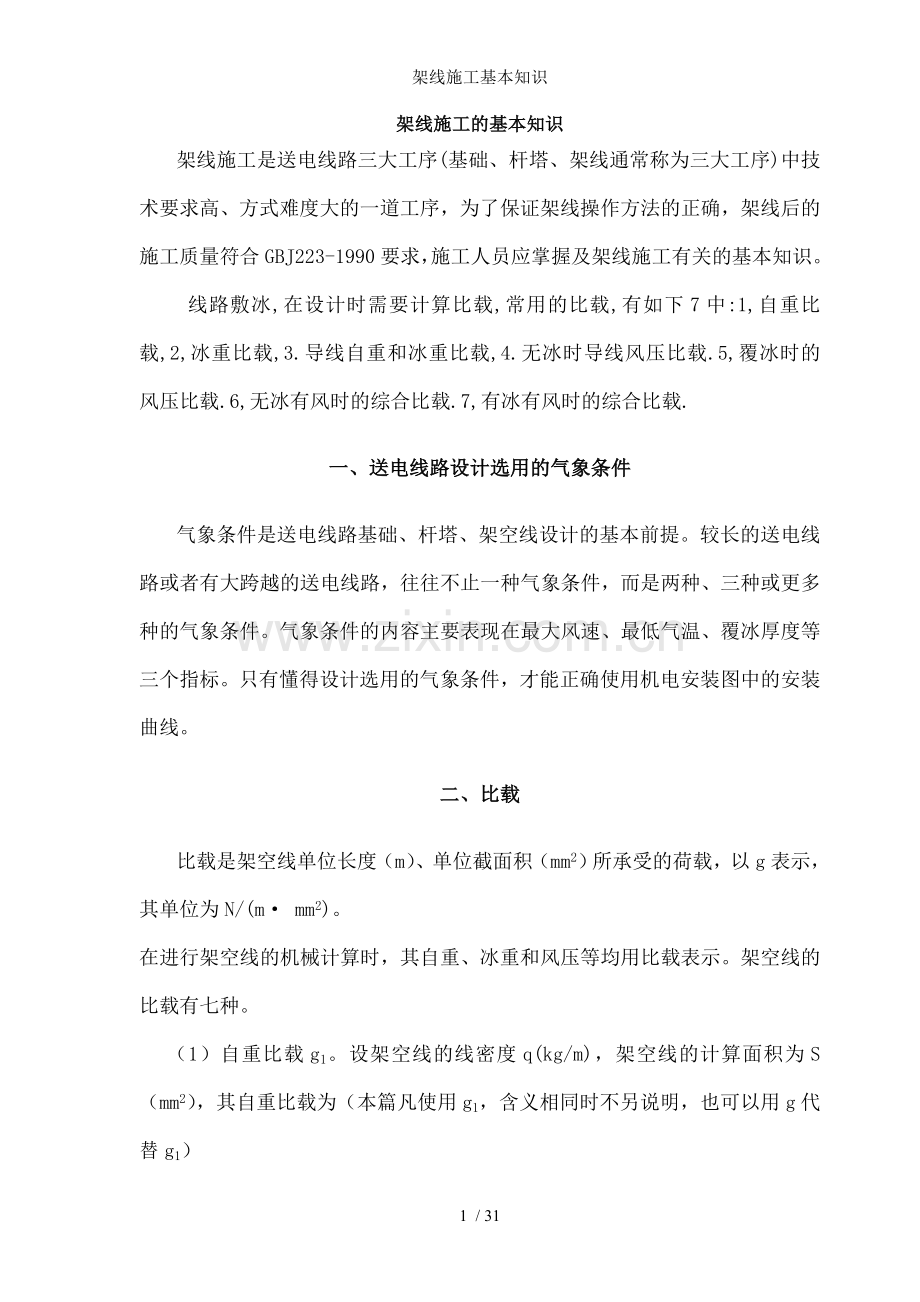

架线施工的基本知识
架线施工是送电线路三大工序(基础、杆塔、架线通常称为三大工序)中技术要求高、方式难度大的一道工序，为了保证架线操作方法的正确，架线后的施工质量符合GBJ223-1990要求，施工人员应掌握及架线施工有关的基本知识。
线路敷冰,在设计时需要计算比载,常用的比载,有如下7中:1,自重比载,2,冰重比载,3.导线自重和冰重比载,4.无冰时导线风压比载.5,覆冰时的风压比载.6,无冰有风时的综合比载.7,有冰有风时的综合比载.
一、送电线路设计选用的气象条件
气象条件是送电线路基础、杆塔、架空线设计的基本前提。较长的送电线路或者有大跨越的送电线路，往往不止一种气象条件，而是两种、三种或更多种的气象条件。气象条件的内容主要表现在最大风速、最低气温、覆冰厚度等三个指标。只有懂得设计选用的气象条件，才能正确使用机电安装图中的安装曲线。
二、比载
比载是架空线单位长度（m）、单位截面积（mm2）所承受的荷载，以g表示，其单位为N/(m· mm2)。
在进行架空线的机械计算时，其自重、冰重和风压等均用比载表示。架空线的比载有七种。

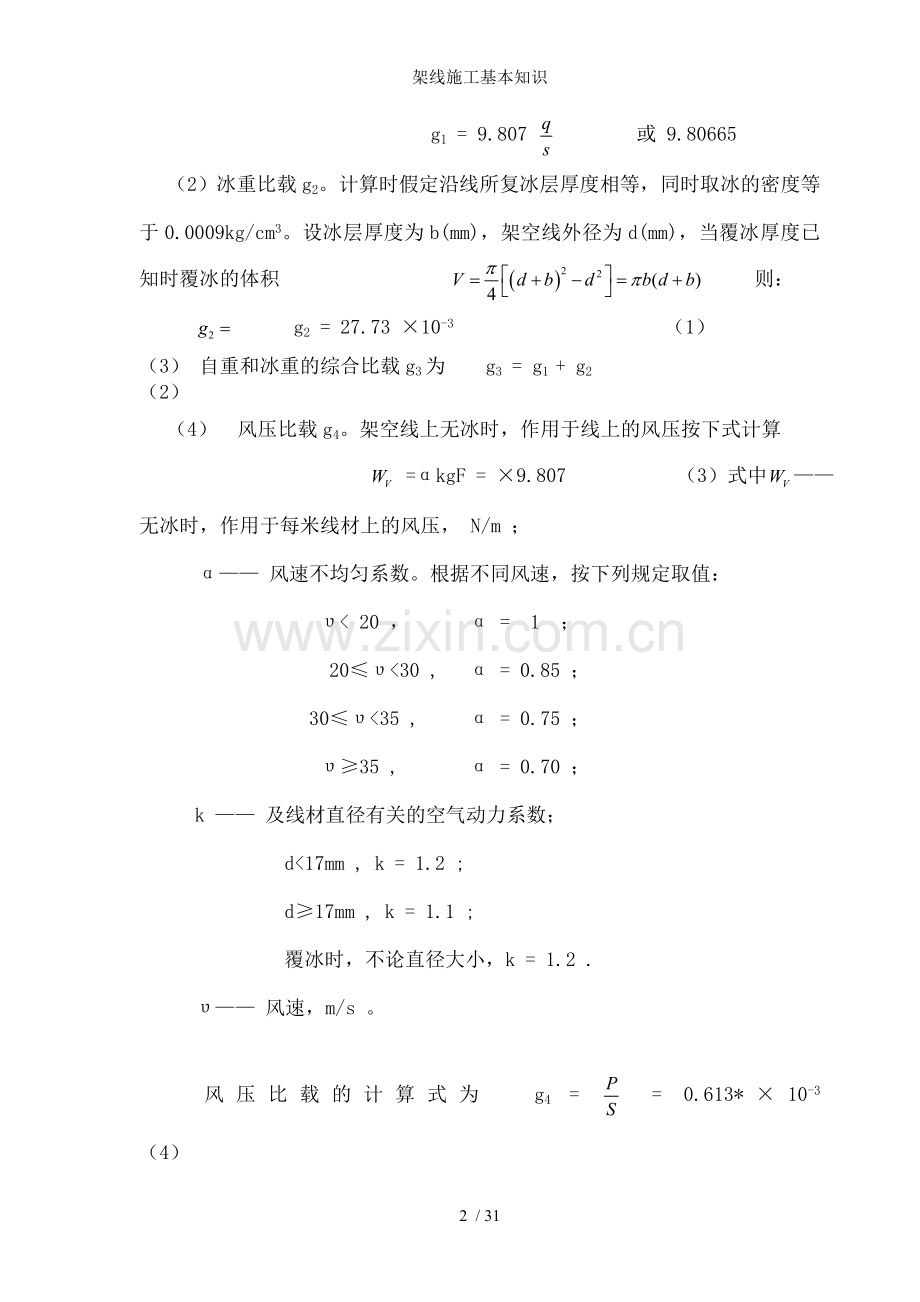

（1）自重比载g1。设架空线的线密度q(kg/m)，架空线的计算面积为S（mm2），其自重比载为（本篇凡使用g1，含义相同时不另说明，也可以用g代替g1）
g1 = 9.807 或 9.80665
（2）冰重比载g2。计算时假定沿线所复冰层厚度相等，同时取冰的密度等于0.0009kg/cm3。设冰层厚度为b(mm)，架空线外径为d(mm)，当覆冰厚度已知时覆冰的体积 则：
g2 = 27.73 ×10-3 （1）
（3） 自重和冰重的综合比载g3为 g3 = g1 + g2 （2）
（4） 风压比载g4。架空线上无冰时，作用于线上的风压按下式计算
=αkgF = ×9.807 （3）式中—— 无冰时，作用于每米线材上的风压， N/m ；
α—— 风速不均匀系数。根据不同风速，按下列规定取值：
υ< 20 ， α = 1 ；
20≤υ<30 , α = 0.85 ；
30≤υ<35 , α = 0.75 ；
υ≥35 , α = 0.70 ；
k —— 及线材直径有关的空气动力系数；
d<17mm , k = 1.2 ;
d≥17mm , k = 1.1 ;
覆冰时，不论直径大小，k = 1.2 .
υ—— 风速，m/s 。
风压比载的计算式为 g4 = = 0.613*×10-3 （4）
（5）覆冰时的风压比载g5为 g5 = 0.613×10-3 （5）
（6）综合比载。架空线的综合比载是垂直比载（自重、冰重）和水平比载（风压）的向量和。
当无冰时，综合比载g6为g6 = （6）
当覆冰时，综合比载g7为g7 = （7）
三、档距及耐张段
（1）档距。相邻两个杆塔中心间的水平距离，称为档距（一般用l表示）。档距有双重含义，它既是两杆间的水平距离，又是两杆间距离的简称（或称线档）。
（2）耐张段。相邻两个承力杆塔（即耐张杆塔）的区间称为耐张段。耐张段由一个或多个档距组成，耐张段内档距之和为耐张段长度。耐张段内仅有一个档距者称为孤立档，耐张段内有两个及以上档距的称为连续档。
（3）代表档距。对于连续档，因各档具有不同的档距及悬挂点高差，虽在一般地形情况由于各档架空线是以相近的水平应力收紧并固定的，但当气象条件变化而不同于施工条件时，由于各档的档距及线长不同，便引起线长变量及水平应力变量的不同，于是迫使耐张段中各直线杆塔上的悬垂绝缘子串产生偏斜。一般地形情况下，偏斜后各档架空线的水平应力相差甚微，以致可以认为各档架空线的水平应力复又趋于相近，换言之，耐张段内各档架空线的水平应力总是近似相等的（此水平应力也称代表应力），并且此水平应力的变化情况及各档的档距及悬挂点高差的不同组合方式有关。反映此组合方式的“等高等价档”的档距，称为代表档距。代表档距代入架空线状态方程式，或以确定耐张段内各档距架空线在不同气象条件下的水平应力。代表队档距的计算公式为
= （8）
其中 （9）
式中 ——耐张段的代表档距，m ；
——耐张段各档的档距，m ；
——耐张段各档架空线悬挂点间高差角，（）；
——耐张段各档悬挂点间的高差，m；
在平原或小丘陵地带，可不考虑高差影响，则式（8）变为
（10）
（4）紧线段。紧线施工中，首基杆塔至末基杆塔为紧线段。对于非张力架线的紧线施工，首、末基杆塔均为耐张杆塔。对于张力架线的紧线施工，首、末基杆塔一般均为直线杆塔。
（5）紧线段的临时代表档距。张力架线中，按紧线段长度及高差计算出来的代表档距称为临时代表档距。
四、架空线的应力
（1）水平应力。架空线的应力就是架空线单位面积上承受的张力。架空线各点承受张力的方向，是沿架空线切线方向变化的。架空线应力是架空线最低点的应力，该点应力的方向是水平的，故称架空线的应力为水平应力。
架空线最低点应力就是架空线最低点单位面积上承受的张力，即
（11）
式中 ——架空线最低点应力即水平应力，N/mm2 ；
T——架空线最低点张力，N 。
（2）架空线悬挂点应力。在大档距或大高差条件下架线时，应按架空线最高悬挂点应力验算安装安全系数，其值允许比最低点安全系数降低10%。换言之，当架空线最低点应力已给定时，则最高悬挂点的应力不应大于1.1。的计算有如下几种情况：
（1）悬挂点等高时 （12）
式中 ——架空线的弧垂， m 。
（2）悬挂点不等高时，如图1所示，

为了 （13）
式中 ——架空线的大平视弧垂，m 。
（3）架空线的允许安装应力。设架空线的允许安装应力为，其值按下式计算
（14）
式中 ——架空线的破断应力，N/mm2 ；
——架空线的安装安全系数；根据设计规程规定，导地线设计的安全系数不应小于2.5。地线宜大于导线的设计安全系数。在安装情况下，安全系数应不小于2。
（4）架空线的状态状态方程式。悬挂于两固定点间的架空线，当气温、荷载变化时，架空线的应力及弧垂也随之发生变化。当已知某一气象条件下的架空线应力、比载、气温及待求气象条件下的比载、气温、应力时，考虑架空线的弹性伸长及温度伸长，利用两气象条件下档内原始线长不变的原则，列出架空线的状态方程式，由此可得待求气象条件下的应力。需要说明的是，由于架空线的荷重是沿线均均匀分布的，且悬挂的架空线上任一点的拉力方向，应该和那一点所在曲线的切线方向一致，因此架空线状态方程式的精确表达式应当是悬链线型的，而现场通常使用的状态方程式为简化的抛物线式，抛物线型的状态方程式为
（15）
式中 ——比载为、气温为时，架空线的水平应力，N/mm2；
——比载为、气温为时，架空线的水平应力，N/mm2；
——架空线的温度线膨胀系数，1/℃；
E——架空线的弹性系数，N/mm2。
五、架空线的弧垂（也称弛度）
弧垂即架空线在线档内的中点及两悬挂点连线间的垂直距离。它有精确计算法和简化计算法两种。简化计算法即抛物线型计算公式：
当悬挂点等高时 （16）
当悬挂点不等高时 （17）
六、架空线的安装应力曲线
导线和避雷线在安装时，是在不同气温下进行的。紧线施工前，应根据各处耐张段的代表档距，分别从安装应力曲线中查出不同温度下的应力或弧垂。
安装曲线是由设计单位提供的。它是按最高气温至最低气温，每隔5℃绘制一条弧垂曲线或应力曲线，并说明是否考虑了架空线的初伸长。
安装曲线不同于架空线的特性曲线。
七、初伸长
在架空线的状态方程式中，只考虑弹性变形。实际上，架空线安装后，除产生弹性伸长外，还将产生塑性伸长。塑性伸长及拉力大小和时间的延长有关，它使导线产生永久变形，此变形称初伸长。为避免架空线初伸长后影响对地或被跨越物距离，在架设电力线时，应考虑进行补偿。
架空线的塑性伸长对弧垂的影响，一般用降温法补偿，采用表1所列塑性伸长数值时，补偿降低的温度用表1所列数值。
表1 架空线塑性伸长及降温值
铝钢截面比
塑性伸长
降温值（℃）
铝钢截面比
塑性伸长
降温值（℃）
7.71~7.91
4×10-4~5×10-4
20~25
4.29~4.38
3×10-4
15
5.05~6.16
3×10-4~4×10-4
15~20
镀锌钢绞线
1×10-4
10
八、弧垂观测档的选择
（1）弧垂观测档的选择应符合下列规定：
紧线段在5档及以下时靠近中间选择一档；
紧线段在6~12档时靠近两端各选择一档；
紧线段在12档以上时靠近两端及中间各选择一档；
观测档宜选择档距较大和悬挂点高差较小及接近档距的线档；
弧垂观测档的数量可能根据现场条件适当增加，但不得减少。
（2）弧垂观测档的选择还应兼顾下列要求：
观测档位置应分布比较均匀，相邻观测档间距不宜超过4个线档。
观测档应具有代表性。如连续倾斜档的高处和低处，较高悬挂点的前后两侧，相邻线段的结合处，重要跨越附近的线档应设观测档。
宜选择对邻近线档监测范围较大的塔号作测站。不宜选邻近转角塔的线档作观测档。
九、弧垂的计算
观测档弧垂计算的依据是设计单位提供的导（地）线安装应力曲线或百米档距弧垂曲线图。设计单位提供的导（地）安装应力曲线或百米档距弧垂曲线图中，都存在有两种情况：
第一种情况：曲线图已按降温补偿法考虑了架空线受到张力后产生的塑性伸长和蠕变伸长（简称初伸长）的影响。对此情况，在计算观测档弧垂时不再考虑初伸长的影响。
第二种情况：曲线图未考虑初伸长影响。查应力曲线图时应注意设计的说明。弧垂计算时应考虑降温，一般情况下，钢芯铝绞线降温20℃，钢绞线降温10℃。
1．以耐张段作为紧线段的观测档弧垂计算
（1）观测档的导（地）线悬挂点等高，且弧垂较小（即正常张力）时，依据导（地）线应力曲线图计算观测档弧垂。导（地）线应力曲线为，因此应根据观测档所在耐张段的代表档距查不同温度下（一般是每变化5有一条曲线）的紧线应力，然后按下式计算观测档的弧垂。
（18）
式中 ——观测档的弧垂， m ；
——导（地）线的自重比载，N/( m· mm2)；
——观测档的档距，m；
——观测档所在耐张段的代表应力，N/ mm2。
（2）依据导（地）线百米档距弧垂曲线计算观测档弧垂。首先查出观测档所在耐张段的代表档距在不同气温条件下的百米档距弧垂，然后按下式计算观测档的弧垂
（19）
式中 ——观测档所在耐张段代表档距的百注档距弧垂，m。
观测档的悬挂点等高，但弧垂偏大，即时，应按下式计算观测档的弧垂
（20）
式中 ——悬挂点等高，且时的观测档弧垂，m；
——观测档的弧垂，按式或式计算，m。
观测档的悬挂点不等高，且高差角时，应按下式修正观测档弧垂
（21）
式中 ——悬挂点不等高时的观测档弧垂，m。
2．孤立档的弧垂计算
在一般情况下，仍以式或式进行弧垂计算，只是式中的等于。以孤立档为紧线段紧线时，通常挂线端已联好耐张绝缘子及金具串，考虑这一影响，观测档弧垂应按下式计算
（22）
其中
式中 ——孤立档的观测弧垂修正值，m；
——耐张绝缘子串的长度，m；
——孤立档的档距，m；
——耐张绝缘子串的自重比载，N/( m· mm2)；
——每相间单侧导线耐张绝缘子串的重力，N；
——耐张绝缘子串所联架空线的根数；
S——架空线的截面积，mm2。
挂完线后检查孤立档弧垂时，其弧垂为（两端已联好耐张绝缘子串及金具）
（23）
式中 ——孤立档的验收弧垂，m。
十、连续上（下）山时的观测档弧垂及线夹位置调整计算
连续上（下）山的紧线状态示意图如图2所示

图 2 连续上（下）山紧线状态示意图
如图2的紧线状态，挂于放线滑车的架空线，因两侧出口处张力相等，而水平张力因高差而不相等：山下侧水平张力变小，其弧垂大于设计值；山上侧水平张力变大，其弧垂小于设计值。同时，放线滑车向山上倾斜。在观测弧垂时，必须根据观测档的不同水平张力调整弧垂观测值。是否按连续上（下）山计算的判别式为
（24）
（25）
其中 （26）
式中 ——中最大值，m；
——中最小值，m；取绝对值最大的负值；
——紧线段内各档架空线最低点及第一档弧垂最低点的高低差，m；可按设计断面图取值， =0。
——耐张段内的紧线应力，N/ mm2；
——计算参数；
——第i档的档距，m；
——耐张段内架空线的代表弹性模量，N/ mm2；其值见式（23）
——第i档架空线悬挂点间的高差角，（）。
判别方法是：如果式（24），式（25）同时成立，紧线段可不作为为连续上（下）山而调整其弧垂观测值。如果式（24），式（25）不同时成立，则紧线段应作为连续上（下）山而调整其弧垂观测值。
观测档弧垂的调整计算有两种方法，这里介绍高差法。如图2所示，观测档弧垂的计算式为
（27）
其中 （28）
式中 ——观测档的弧垂，m；
——观测档的档距，m；
——观测档架空线悬挂点的高差角，；
——观测档架空线的水平应力，N/ mm2。
悬垂线增夹安装位置的调整计算
（29）
式中 ——段内某直线塔悬垂线夹安装位置的调整距离，m；正值表示由画印点向山下移位，负值表示由画印点向山上移位；
——前一悬垂线夹移位距离，m。
十一、等长法观测弧垂
等长法又称平行四边形法，是最常用的观测弧垂方法。在条件许可时，应优先选用等长法。
选用等长法观测弧垂应同时满足下列要求
（30）
（31）
式中 ——观测档导线悬挂点间的高差，m；
——观测档档距的中点弧垂，m；
——观测端导线悬挂点至基础面的距离，m；
——视点端导线悬挂点至基础面的距离，m。
等长法观测弧垂的布置图如图3所示。
在观测档相邻两杆塔上，由架空线悬挂点A、B处各向下量距离绑扎弧垂板或在测站端画印记后设置罗盘仪。然后，在测站端的弧垂板处直接用目视观测，或者用罗盘仪观测。

图3 等长法观测弧垂布置图
在上述量距离时，可根据紧线当天的气温预估一个气温值，以此气温条件选择。如果气温变化时，应重新绑扎弧垂板。
观测弧垂时，使两弧垂板上平面的连线及架空线最低点相切，即达到设计要求。
1．观测档内不联耐张串的弧垂计算
（1）观测档架空线悬挂点高差时
（32）
（2）观测档架空线悬挂点高差时
（33）
2．观测档内一侧联耐张串的弧垂计算
（1）观测档悬挂点高差时
（34）
（2）观测档架空线悬挂点高差时
（35）
3．观测档内两端都联耐张串的弧垂计算
（1）观测档架空线悬挂点高差时
（36）
（2）观测档架空线悬挂点高差时
（37）
4．气温变化时的弧垂调整
在测量导（地）线弧垂时，若气温变化导致架空线温度发生变化，此时应调整观测的弧垂值。其方法是保持视点端弧垂板不动，在测站端调整弧垂板：当气温升高时，应将弧垂板向下移一小段距离；当气温降低时，应将弧垂板向上移一小段距离，值为
（38）
式中 ——测站端因气温变化而应上下移动的距离，m；
——因气温变化观测档弧垂的变化值，m。
当气温变化不超过±10℃，可按式（38）进行弧垂调整。当气温变化超过±10℃时，应将视点端弧垂板按气温变化后的弧垂重新绑扎。
十二、异长法观测弧垂
当观测档的架空线悬挂点间高差较大时，为了保证视线切点靠近弧垂最低点，可采用异长法观测弧垂。
所谓异长法即观测档两端弧垂板绑扎位置不等高进行弧垂观测，如图4所示。
1．观测档内未联耐张绝缘子串的观测距离计算
观测档架空线悬挂点高差时，选定一适当的值（即测站端低于同侧架空线悬挂点的垂直距离），则视点端低于同侧架空线悬挂点的垂直距离为b，其计算式为

图4 异长法观测弧垂
（39）
观测档架空线悬挂点高差时，测站端选定适当的值后，则视点端的b值计算式为 （40）
式中的计算式见式（32），的计算式见式（33）。
2．观测端档内一侧联耐张绝缘子串时的计算
视点端在不联耐张串侧，如图5所示。

（1）观测档架空线悬挂点高差时，测站端选定值后，则视点端b值计算式为
（41）
（2）观测档架空线悬挂点高差时，测站端选定值后，则视点端的b值计算式为
（42）
视点端在联耐张绝缘子串端，如图6所示
（1）观测档架空线悬挂点高差时，测站端选定值后，则视点端的b值计算式为
（43）
（2）观测档架空线悬挂点高差时，测站端选定值后，则视点端的b值计算式为
（44）
3．弧垂的调整及检查
如果气温变化时，采用异长法观测弧垂应作调整即视点端的弧垂板保持不动，测站端的弧垂板应移动一段距离，其值按下式计算
（45）
式中 ——随气温变化架空线弧垂的变化量，m。
采用异长法检查弧垂时，当由观测档相邻两杆塔上测得、b值后，按下式计算档距中点弧垂 （46）
异长法观测和检查弧垂的适用范围。采用异长法观测或检查弧垂时，应同时满足下列要求
（47）
且 （48）
或 （49）
十三、角度法观测弧垂
为了保证观测弧垂的准确性及提高观测弧垂的效率，架线施工中，广泛应用了经纬仪观测弧垂，即角度法观测弧垂。角度法是指用观测架空线弧垂的角度以替代观测垂直距离，实现用经纬仪在地面直接控制架空线的弧垂。
角度法观测弧垂的优点是：对于大档距，用目视观测架空线切点比较模糊，用经纬仪比较清晰，观测比较准确。用等长法、异长法观测弧垂往往需要作业人员登杆观测，角度法可直接在地面观测，比较安全方便。
角度法观测弧垂，由于经纬仪摆放位置的不同，分为三种情况：
档端角度法，如图7（a）所示；
档内角度法，如图7（b）所示；
档外角度法，如图7（c）所示。

图7 角度法观测弧垂
三种角度法中，应优先使用档端角度法。因档端角度法的经纬仪摆放在观测档一端的杆塔中心处，观测方便，计算简单，方便信号联络。只有在档端角度法不允许使用的情况下，方选择其他两种方法。
1．角度法观测弧垂的步骤
（1）确定经纬仪位置，并复核及观测档架空线悬挂点的高差。
（2）计算在不同温度下的弧垂观测角θ。
（3）调整紧线弧垂，使架空线的轴线及经纬仪的视线相切。
（4）架空线挂线后应立即作一次检查，将观测结果填入弧垂记录表。
2．弧垂的检查
检查弧垂有两种情况：一种是架线工序的质量检查，另一种是运行过程的弧垂检查。针对前一种状态的工作步骤是：
（1）架线工序完成后，复查架空线弧垂时，原则上应在观测档复查，经纬仪摆放位置应尽可能性摆放在原来观测弧垂的位置。
（2）调平经纬仪后，调整经纬仪的垂直度盘，使望远镜的视线及架空线的轴线相切，读出观测角θ，利用θ角推算架空线的弧垂。
（3）将计算的弧垂值及设计弧垂相比较确定其误差率，在比较时应考虑架空线已释放初伸长的因素。
3．档端角度法观测弧垂
仪器在架空线垂直下方，观测角θ的计算式为
（50）
已知观测角求弧垂的计算式为
（51）
式中 θ——角度观测值，（），正值为仰角，负值为俯角；
——望远镜中心至近悬挂点间的垂直距离，可直接量得，m；
——观测档架空线悬挂点间的高差，m，近悬挂点（即测站端）较低时取“+”，反之取“-”。
仪器在架空线中线垂直下方，偏转观测两边线，观测角的计算式为

（52）
式中 ——仪器摆在中线垂直下方观测中线的观测角，（）；
——仪器摆在中线垂直下方观测边线的观测角，（）；
D——观测档呣相线及边相线间的距离，m。
限制弧垂误差率在0.5%以内时，仪器在中线下方观测边线时不作调整（即以代替）的条件下为
（53）
档端角度法的适用范围同异长法。
4、档外角度法观测
仪器在架空线垂直下方，观测角的计算式为
（54）
其中 （55）
（56）
式中 B、C——计算参数；
——仪器至近杆塔号的架空线悬挂点之间水平距离，m。
已知观测角求弧垂
（57）
仪器置于中相线垂直下方，偏转观测两边线弧垂时，仪器的观测角计算式为
（58）
其中 （59）
式中 X——近仪器的架空线悬挂点至视线切点间的距离，m；
D——中相线及边相线间的水平距离，m。
仪器置于相线垂直下方，偏转观测两边线弧垂时，仪器的观测角不作调整的计算式为（限制弧垂误差率为0.5%）
（60）
5．档内角度法观测弧垂
仪器置于中相线的垂直下方，观测角的计算式为
（61）
式中B、C为计算参数，其值（55）、式（56）。已知观测角，推算架空线弧垂的计算式为
（62）
此处的也是仪器至近架空线悬挂点间的水平距离，但它及档外角法所示含义有些差别：前者在线档内，后者在线档外。
仪器置于中相线下方，偏转观测两边线时，仪器的观测角计算式为
（63）
十四、平视法观测弧垂
平视法观测弧垂是角度法观测弧垂的一种特殊形式。两者的相同点都是用经纬仪观测弧垂，但前者的观测角为，而后者的观测角为及弧垂相适应的某特定角度。
在架线施工中，应优先选择等长法、异长法及角度法观测弧垂。若上述三种方法实施有困难或者不允许时，可选用平视法观测弧垂。平视法一般适用于下述条件：
（1）特殊地形，架空线弧垂较大，为杆塔高度2倍以上时。
（2）利用角度法往往由于视线切点距悬挂点近，不能确保弧垂质量时。
1．平视法观测弧垂
平视法观测弧垂的仪器布置示意图如图8所示。
用平视法观测弧垂的操作步骤是：在观测档内，根据设计弧垂值计算出经纬仪或水平仪的测站位置。根据计算值摆置经纬仪或水平仪，调整紧线弧垂，使架空线最低点之轴线及仪器望远镜的水平视线相切。
平视法观测弧垂，为了摆置经纬仪（或水平仪），必须计算出仪器镜中心至观测档架空线两悬挂点间的垂直距离，即、。、分别为大、小平视弧垂，计算式

图8 平视法观测弧垂
为 （64）
（65）
式中，为观测档的架空线弧垂，当悬挂点高差时用，见式（32）；当悬挂点高差是用，见式（33）。当观测档内联有耐张绝缘子串时，、应进行修正。
如果已知大、小平视弧垂、，推算架空线弧垂的计算式为
（66）
（67）
2．弧垂的调整
当由于温度变化而引起档距中点弧垂变化时，可由两种方法进行调整：第一种方法，微动仪器视角而不动仪器高度或位置，但增加了计算工作；第二种方法，调整仪器架高，使之及相应气温下计算的、相配合。
第一种方法的调整计算：
（1）当仪器置于高悬挂点一端时，仪器望远镜的水平视线微调角为
（68）
式中 ——仪器镜的水平视线微调角度；当为增大值，为俯角；当为减少值，为仰角；
——架空线弧垂因气温变化而引起的增加值或减小值，m；
X—— 仪器镜中心至同侧悬挂点的水平距离，m。
（2）当仪器置于低悬挂点一端时，仪器望远镜的水平视线微调角为
（69）
第二种方法时，仪器望远镜中心的高度微调时为
（70）
（3）平视法的适用范围
采用平视法观测弧垂的施工条件架空线的最低点必须在档距之内，也即小平视档距不得为负值，由此推导得平视法的适用范围是
（71）
平视法测定弧垂的极限条件为 （72）
十五、弧垂的观测及调整
观测弧垂是紧线施工中技术要求较高的一项作业。弧垂观测人员应具备结架线全过程作业熟悉，且具有高处作业合格证；能熟练使用经纬仪、水平仪和罗盘仪，具有测量工合格证；工作责任心强且具有较好的语言表达能力。
弧垂观测必须配备的工器具有：经纬仪（角度法、平视法使用），或望远镜（等长法、异长法使用）；或罗盘仪（等长法、异长法使用）及科技型计算器等。
1．弧垂观测的要求
观测弧垂的实测温度应能代表导（地）线的温度，目前仍以测量导（地）线附近的空气温度代替导（地）线温度的方法非张力架线时，观测弧垂的温度在观测档内实测或采用几个观测档实测值的平均数。张力架线时，观测弧垂的温度以各观测档和紧线场气温的平均数为依据。
温度计应挂于通风处，有阳光照射时，温度计宜背向阳光，不宜直射。观测弧垂的气温相差不超过±2.5℃时，其弧垂值可不作调整。
弧垂达到设计值后，弧垂观测人员应迅速、准确通知紧线指挥人。弧垂的观测人员应等待5~10min待弧垂不发生变动时进行观测，以判定是否符合设计及规范要求。
挂线后必须就观测档弧垂再复测一次，并作好记录，填写弧垂观测记录表。
2．弧垂的调整要求
弧垂调整的顺序是：收紧导线，调整距操作端最远的观测档弧垂，使其合格或略小于要求弧垂；放松导线，调整距操作端次远的观测档弧垂，使其合格或略大于要求弧垂；再收紧，使较近的观测档弧垂符合设计弧垂。依此类推，直至全部观测档调整达到要求为止。
不论用何种方法观测相分裂导线的弧垂，均应使用经纬仪配合，以确保各相子导线的弧垂在相同水平位置。同一观测档同相子导线应同为收紧调整或同为放松调整。同相子导线应基本同时收紧或同时放松，不使其张力差过大。同相子导线应用经纬仪统一看平，并利用测站尽量多检查一些非观测档的子导线弧垂情况。
张力架线施工中的紧线弧垂调整，可采用“粗调”及“细调”相结合的方法进行。用机动绞磨收紧导线，使紧线段内各档弧垂粗调至要求弧垂；将导（地）线实施线端临锚后以线端临锚中的手板葫芦进行细调弧垂，直至达到设计要求为止。
3．观测及调整弧垂应注意的事项
（1）雾天、大风、雷雨天等气象条件下，应停止观测弧垂。
（2）有两个及以上观测档时，弧垂观测人没应互通情况，互相核对。
（3）当弧垂调整发生紊乱旱，应将架空线放松，等待一段时间稳定后，再重新紧线及调整弧垂。
（4）弧垂调整困难，各观测档不能统一时，应检查弧垂表的观测值是否有误或者弧垂板绑扎的距离是否有误，同时应检查放线滑车是否有卡阻现象等。原因查明后再继续调整。
4、压接管距线夹愈远愈好，因为压接管使电线的重量增加，振动能量增大，导致压接管的电线弯折的比较厉害，如果压接管再靠近线夹，这就势必更加容易引起线夹出口处电线的疲劳，造成断线、断股的发生。另外，压接管距线夹太近时，它们之间的那段导线由于钢芯和铝股在受压后伸长不同，铝股往往松散，导致钢芯和铝股受力分配变化，即使是铝股本身受力也难均匀，从而降低了导线的抗拉储备，因此，压接管或补修管至少应位于护线条或防振锤之处，且及耐张线夹的距离不宜小于15m。

另外，耐张杆塔的绝缘子串所承受的机电荷载比直线杆塔要大得多，绝缘子损坏的可能性也大，所以，在耐张杆塔的绝缘子串上比直线杆塔要多装1～2个绝缘子（在变电所出入口或污秽地区则要重点考虑绝缘子的个数），以提高其载荷和绝缘强度。
导线的载流量及导线截面有关，也及导线的材料、型号、敷设方法以及环境温度等
