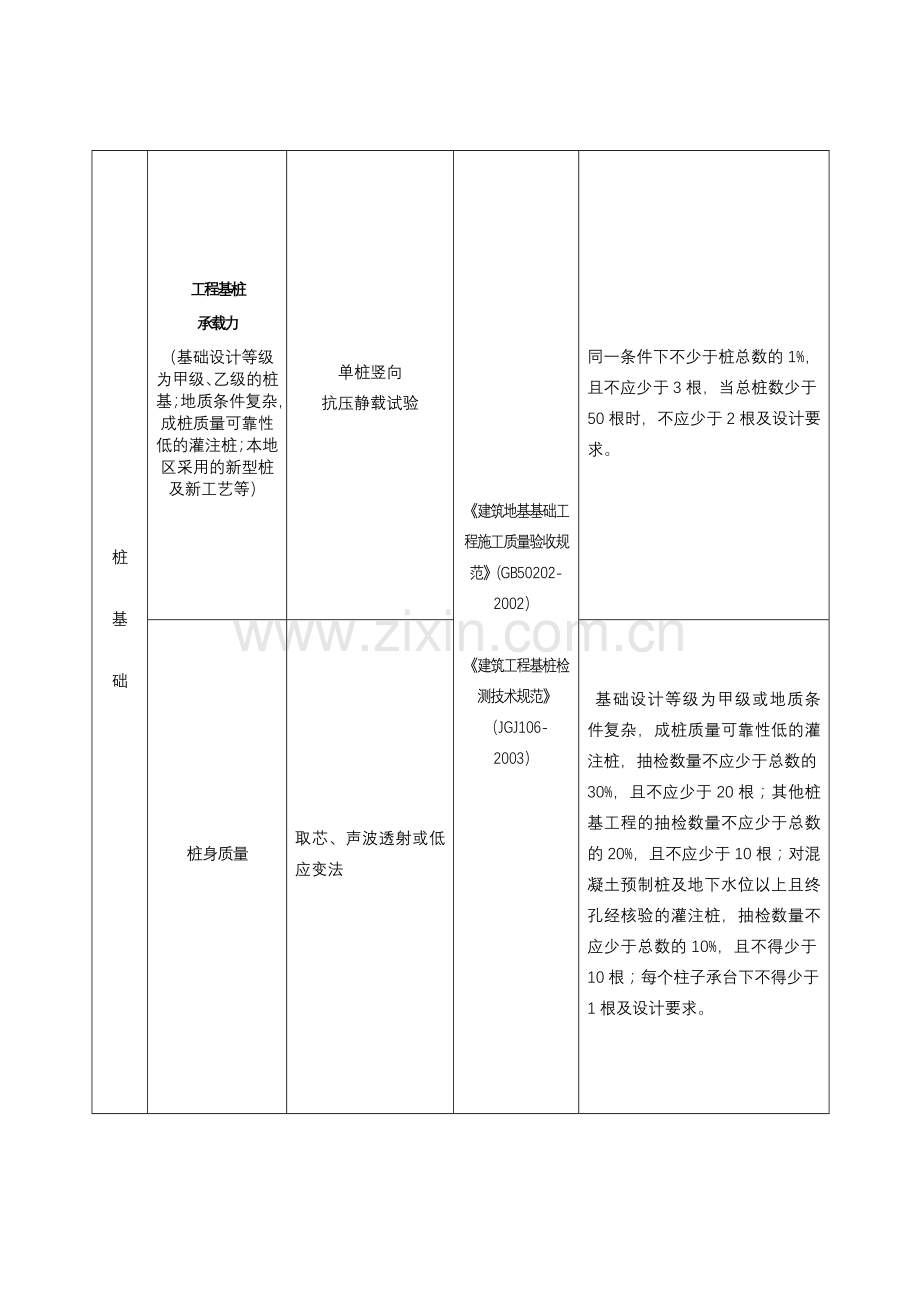

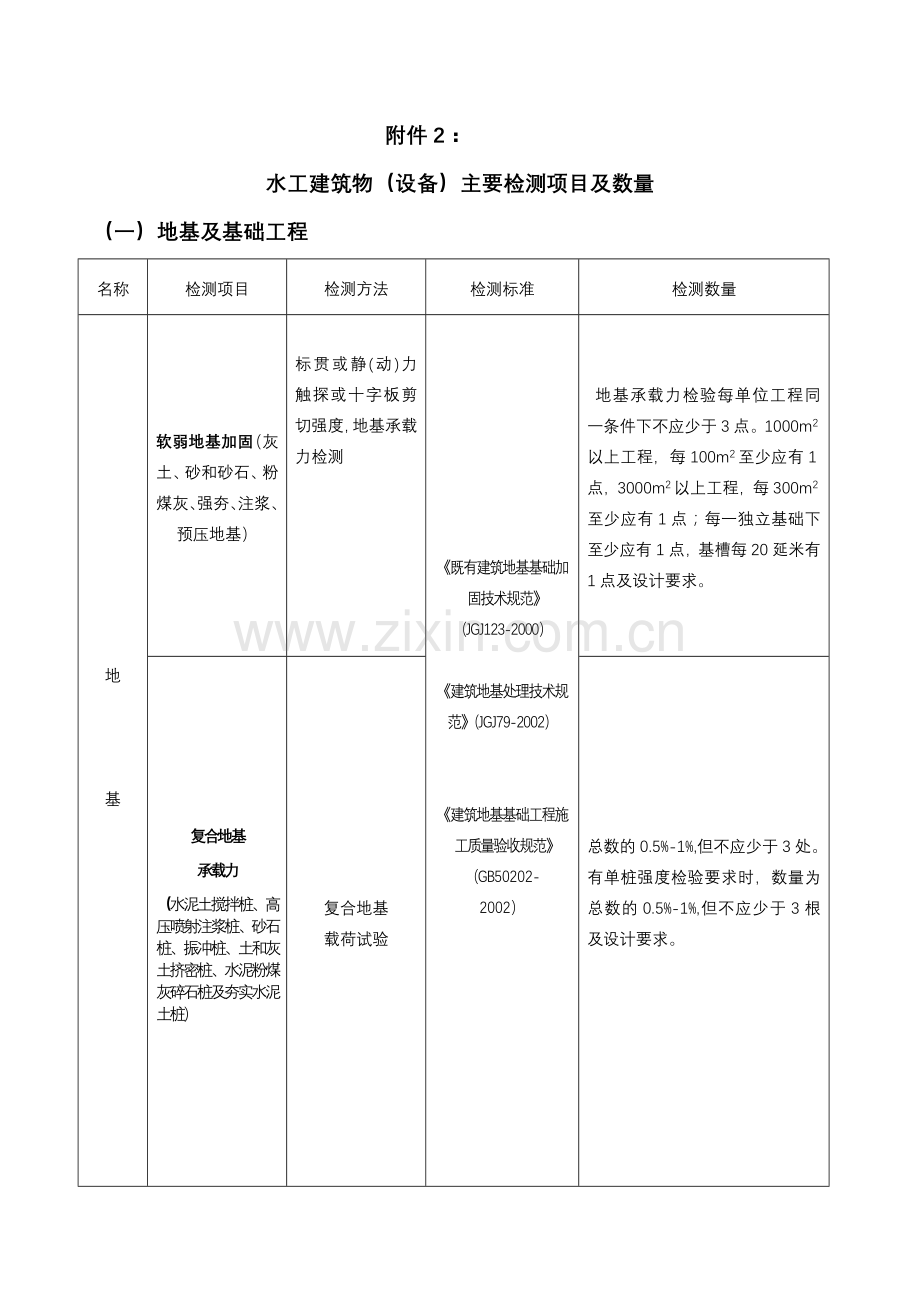

附件2：水工建筑物（设备）主要检测项目及数量（一）地基及基础工程名称检测项目检测方法检测标准检测数量地基软弱地基加固（灰土、砂和砂石、粉煤灰、强夯、注浆、预压地基）标贯或静(动)力触探或十字板剪切强度，地基承载力检测《既有建筑地基基础加固技术规范》（JGJ123-2000）《建筑地基处理技术规范》（JGJ79-2002）《建筑地基基础工程施工质量验收规范》（GB50202- 2002）地基承载力检验每单位工程同一条件下不应少于3点。1000m2以上工程，每100m2至少应有1点，3000m2以上工程，每300m2至少应有1点；每一独立基础下至少应有1点，基槽每20延米有1点及设计要求。复合地基承载力（水泥土搅拌桩、高压喷射注浆桩、砂石桩、振冲桩、土和灰土挤密桩、水泥粉煤灰碎石桩及夯实水泥土桩）复合地基载荷试验总数的0.5%-1%,但不应少于3处。有单桩强度检验要求时，数量为总数的0.5%-1%,但不应少于3根及设计要求。桩基础工程基桩承载力（基础设计等级为甲级、乙级的桩基；地质条件复杂，成桩质量可靠性低的灌注桩；本地区采用的新型桩及新工艺等）单桩竖向抗压静载试验《建筑地基基础工程施工质量验收规范》（GB50202- 2002）《建筑工程基桩检测技术规范》（JGJ106- 2003）同一条件下不少于桩总数的1%，且不应少于3根，当总桩数少于50根时，不应少于2根及设计要求。桩身质量取芯、声波透射或低应变法基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30%，且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%，且不应少于10根；对混凝土预制桩及地下水位以上且终孔经核验的灌注桩，抽检数量不应少于总数的10%，且不得少于10根；每个柱子承台下不得少于1根及设计要求。（二）堤防及河道疏浚工程名称检测项目检测方法检测标准检测数量土料填筑干密度现场取样《土工试验规程》 SL/T237-1999 《堤防工程施工质量评定与验收规程》SL239-1999 《水利水电工程施工测量规范》SL52-93 《水工混凝土试验规程》SL352-2006 《钻芯法检测混凝土强度技术规程》CECS03：2007 每2000m堤长至少抽检一个断面，每个断面至少抽检2层，每层不少于3点，且不得在堤防顶层取样。每个单位工程抽检样本点总数不得少于20个。外观尺寸断面测量每2000m堤长至少抽检1个断面，每个单位工程至少抽检3个断面。干(浆)砌石护坡厚度量测每2000m堤长至少抽检3点。每个单位工程至少抽检3点。平整度量测混凝土护坡及堤顶道路强度取芯每2000m至少抽检一组，每组3点，每个单位工程至少抽检一组；或每500m抽检一个点，每个单位工程至少抽检3个点。厚度量测平整度（护坡）宽度（道路）量测护坡垫层厚度量测每2000m堤长至少3点。每个单位工程至少抽检3点。河道疏浚断面尺寸测量《水利水电工程施工测量规范》SL52-93 《疏浚工程施工技术规范》SL17-90 每500m堤长至少抽检1个断面，每个单位工程至少抽检5个断面。混凝土防洪墙强度回弹法《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001 抽检15%至30%墙段取芯《水工混凝土试验规》SL352-2006 《堤防工程施工质量评定与验收规程》SL239-1999 每2000m堤长至少抽检一组，每组3点。每个单位工程至少抽检一组。 (三)水闸（涵洞）、泵站及水库泄（引）水建筑物工程名称检测项目检测方法检测标准检测数量土料填筑干密度现场取样《土工试验规程》SL/T237-1999 《堤防工程施工质量评定与验收规程（试行)》SL239-1999 《碾压式土石坝施工技术规范》DL/T 5129-2001 小型工程：每座建筑物抽检样本点总数不得少于24个；中型工程：每座建筑物抽检样本不少于36个。大型工程：每座建筑物抽检样本不少于48个。混凝土工程强度回弹法或超声回弹综合法《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011 超声回弹综合法检测混凝土强度技术规程 CECS 02:2005 小型工程：每类构件抽检比例不少于30%，且不少于1个构件；中型工程：每类构件抽检比例不少于25%，且不少于2个构件；大型工程：每类构件抽检比例不少于20%，且不少于3个构件。单构件时，测区数不少于10个。取芯《水工混凝土试验规》SL352-2006 《钻芯法检测混凝土强度技术规程》CECSO3：2007 小型工程：每类构件抽检比例不少于30%，且不少于1个构件；中型工程：每类构件抽检比例不少于25%，且不少于2个构件；大型工程：每类构件抽检比例不少于20%，且不少于3个构件；每个构件不宜少于3个芯样，不应少于2个。钢筋位置电磁感应法或其他方法《混凝土中钢筋检测技术规程》JGJ/T152-2008 小型工程：每类构件抽检比例不少于30%，且不少于1个构件；中型工程：每类构件抽检比例不少于25%，且不少于2个构件；大型工程：每类构件抽检比例不少于20%，且不少于3个构件。 (四)混凝土坝、碾压式土石坝及面板堆石坝名称检测项目检测方法检测标准检测数量混凝土坝强度及抗渗性能钻孔取芯压水试验《水工混凝土试验规》SL352-2006 《钻芯法检测混凝土强度技术规程》CECSO3：2007 《水利水电工程钻孔压水试验规程》SL31-2003 《水工碾压混凝土施工规范》SL53-1994 取3～5孔/单位工程。碾压混凝土坝强度、层面结合质量及抗渗性能混凝土面板堆石坝填筑料质量：密度、颗粒级配等试坑取样《混凝土面板堆石坝施工规范》SL49-1994 《土工试验规程》SL237-1999 《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011 《超声回弹综合法检测混凝土强度技术规程》CECS02:2005 垫层区密度、颗粒级配：水平1次/500m3～1500m3，斜坡1次/1500m3～3000 m3；过渡区密度、颗粒级配1次/3000 m3～6000m3；主堆石区密度、颗粒级配：坝轴以上1次/4000m3～30000 m3，坝轴以下1次/10000 m3～50000m3。面板及趾板混凝土强度回弹或超声回弹综合法面板抽检比例不少于20%区格，且不应少于3个；趾板抽检比例不少于25%，且不应少于3个。碾压式土石坝黏性土防渗体：干密度、含水率等；其他坝料及部位：干密度、颗粒级配、含泥量、含水率等试坑取样《碾压式土石坝施工技术规范》DL/T5129-2001、《土工试验规程》SL237-1999 防渗体干密度、含水率1次/200 m3～500m3；反滤料干密度、含泥量、颗粒级配1次/200m3～500m3，每层至少一次；过渡料干密度、颗粒级配1次/500m3～1000 m3，每层至少一次；坝壳砂砾（卵）料干密度、颗粒级配1次/5000 m3～10000m3；坝壳砾质土干密度、含水率1次/3000m3～6000m3。 (五)防渗工程名称检测项目检测方法检测标准检测数量帷幕灌浆渗透系数钻孔取芯、压水试验《水工建筑物水泥灌浆施工技术规范》SL62—94 《水利水电工程钻孔压水试验规程》SL31-2003 灌浆总孔数的2～5%，每3个单元工程至少布置1个检查孔，并进行压水试验，位置应具有代表性。混凝土防渗墙渗透系数、完整性和均匀性、墙体有效深度、抗压强度、弹性模量等。钻孔取芯、压水试验、无损检测《水利水电工程混凝土防渗墙施工技术规范》SL174-96 《水利水电工程混凝土防渗墙施工规范》DL/T5199-2004 《水利水电工程钻孔压水试验规程》SL31-2003 《水工混凝土试验规》SL352-2006 《水利水电工程物探规程》SL326-2005 钻孔取芯：1孔/10～20个槽段或1孔/50～100米，且每项工程不少于3～5孔（位置应具有代表性），压水试验1～3组（段）/孔；室内渗透、抗压强度、弹性模量试验不少于6组。开挖：1处/500米，且每项工程不少于3处。无损检测：全程高喷墙渗透系数（透水率）、连续性和均匀性、墙体有效深度、抗压强度、弹性模量等。围井检查或钻孔取芯、（注水或抽水试验）、开挖及无损检测《水电水利工程高压喷射灌浆技术规范》DL/T5200-2004 《水工混凝土试验规》SL352-2006 《水利水电工程注水试验规程》SL345-2007 《水利水电工程物探规程》SL326-2005 围井试验：1个/3～5个单元，至少布置1个；钻孔（透水率、强度等）：1孔/300～500米，且每项工程不少于3～5孔（位置应具有代表性）；室内渗透、抗压强度试验不少于6组。开挖：1处/500米，且每项工程不少于3处。无损检测：全程多头小直径深层搅拌桩防渗墙渗透系数、墙体厚度、连续性和均匀性、墙体有效深度、抗压强度等。钻孔取芯（注水试验）、开挖、探地雷达、高密度点法等《土工试验规程》SL237-1999 《水工混凝土试验规》SL352-2006 《水利水电工程注水试验规程》SL345-2007 《水利水电工程物探规程》SL326-2005 钻孔取芯（注水）：1孔/300～500米，且每项工程不少于3～5孔（位置应具有代表性）；室内渗透、抗压强度试验不少于6组。开挖：1处/500米，且每项工程不少于3处。无损检测：全程（六）泵站（水电站）、水闸工程金属结构制作及电气、机械设备安装名称检测项目检测方法检测标准检测数量机泵安装高程水准仪测量 SL317-2004《泵站安装及验收规范》 GB10069.3-2008旋转电机噪声测定方法及限值第3部分噪声限值三台（套）及以下全检，三台（套）以上抽检50%。机组水平度水平仪测量机组径向参数千分尺测量间隙塞尺、游标卡尺机组各部摆度百分表测量机组运行振动、噪声、电流、电压、功率、功率因数测振仪、噪声仪、电量仪测量电气设备安装绝缘电阻电阻仪测量 GB-50150-2006《电气装置安装工程电气设备交接试验标准》绕组直流电阻电阻仪测量绕组直流耐压及泄漏电流试验变压器交流耐压试验变压器绕组介质损耗介损仪测量电气设备安装接地装置接地电阻电阻仪测量 GB-50150-2006《电气装置安装工程电气设备交接试验标准》开关导电回路电阻电阻仪测量开关动作特性开关仪测量继电保护调试综保仪测量启闭机清污机安装启闭机平台水平水平仪启吊中心线偏差千分尺、卡尺机座与基础板的间隙塞尺启闭机清污机安装启闭机振动振动仪检测《水利水电工程启闭机制造安装及验收规范》（SL381-2007）三台（套）及以下全检，三台（套）以上抽检50%。启闭机噪声噪声仪检测钢闸门制造（碳素钢）焊缝内部缺陷超声波探伤《水电水利工程钢闸门制造安装及验收规范》（DL/T 5018-2004）《钢焊缝手工超声波探伤方法和探伤结果的分级》（GB/T 11345-89）同规格及型式的闸门：抽检数量不少于50%，每种类别的闸门不少于1扇；制造、组装检测项目：根据闸门的具体型式及结构尺寸，不少于规范规定的主要检测项次。涂层厚度磁阻法《水电水利工程钢闸门制造安装及验收规范》（DL/T 5018-2004）《水工金属结构防腐蚀规范》（SL105-2007）几何尺寸量测《水电水利工程钢闸门制造安装及验收规范》（DL/T 5018-2004）压力钢管（碳素钢）焊缝内部缺陷超声波探伤《水利工程压力钢管制造安装及验收规范》（SL432-2008）《钢焊缝手工超声波探伤方法和探伤结果的分级》（GB/T 11345-89）同规格及型式的管节：抽检数量不少于50%，每种型式的管节不少于1节制造、组装检测项目：根据管节的具体型式及结构尺寸，不少于规范规定的主要检测项次。射线探伤《金属熔化焊焊接接头射线照相》（GB/T 11345-89）涂层厚度磁阻法(数字或指针式测厚仪) 《水利工程压力钢管制造安装及验收规范》（SL432-2008）《水工金属结构防腐蚀规范》（SL105-2007）结构尺寸量测《水利工程压力钢管制造安装及验收规范》（SL432-2008）（七）自动化系统检测项目分项检测方法检测标准检测数量备注数据采集传感器闸门开度仪器测量法《水利水电工程启闭机制造、安装及验收规范》SL381-2007 《自动化仪表施工及验收规范》GB50093-2002 3孔及以下全检， 3孔以上抽检50%。同时核实仪表与计算机开度数据水位《浮子式水位计》GB/T11828.1- 2002 《压力式水位计》GB/T11828.1- 2002 《自动化仪表施工及验收规范》GB50093-2002 抽样20%，不少于5个。闸底板扬压力《地下水位监测规范》SL183-2005 《压力式水位计》GB/T11828.1-2002 《自动化仪表施工及验收规范》GB50093-2002 抽样30%，不少于5个。视频图象系统图象质量和功能摄象机图象比对法（标准卡片）《智能建筑检测规范》GB50339-2003 5台及以下摄象机全检，5台以上50%抽样。检测参数（1）图象水平清晰度（2）图象垂直清晰度（3）视频信号强度（4）云台四方向转动摄象机基本功能检测操作试验法《智能建筑检测规范》GB50339 硬盘录象机基本功能检测《智能建筑检测规范》GB50339 全检计算机监控中心检测综合布线检测仪器测量法《智能建筑检测规范》GB50339-2003 抽检6项基本参数检测参数 (1)衰减(插入损耗IL) (2) 回波损耗（RL） (3)传输延时(4)直流环路电阻（5）光钎功率（6）光纤衰减注：1、表中未列的其他检验项目和依据见相关标准。 2、设计文件对检测项目、部位及数量有规定的，从其规定。 3、国家及行业颁布新规程规范及技术标准，则按新规程规范及技术标准执行。
