用AutoCAD绘制零部件图.pptx

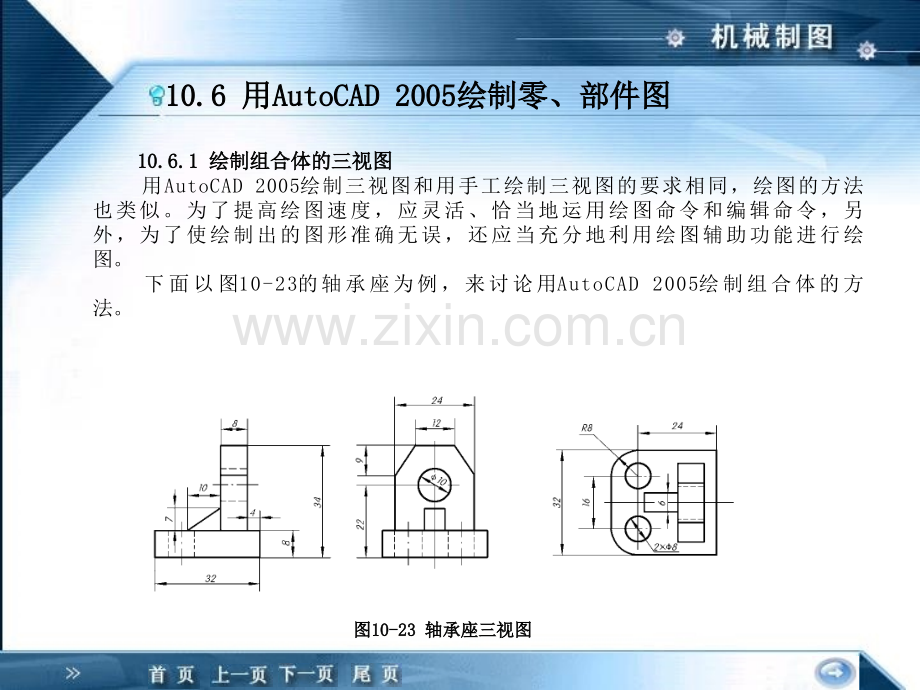

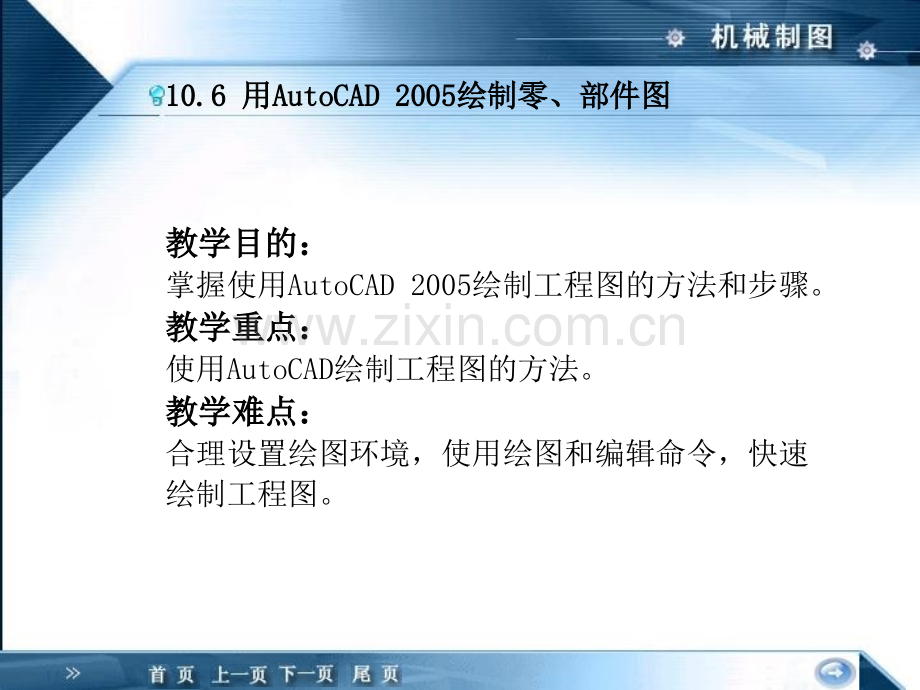

10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 教学目的：教学目的：掌握使用AutoCAD 2005绘制工程图的方法和步骤。教学重点：教学重点：使用AutoCAD绘制工程图的方法。教学难点：教学难点：合理设置绘图环境，使用绘图和编辑命令，快速绘制工程图。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 10.6.1 10.6.1 绘制组合体的三视图绘制组合体的三视图 用AutoCAD 2005绘制三视图和用手工绘制三视图的要求相同，绘图的方法也类似。为了提高绘图速度，应灵活、恰当地运用绘图命令和编辑命令，另外，为了使绘制出的图形准确无误，还应当充分地利用绘图辅助功能进行绘图。下 面 以 图10-23的轴承座为例，来讨论用AutoCAD 2005绘制组合体的方法。图图10-23 10-23 轴承座三视图轴承座三视图10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 1 1画作图基准线画作图基准线 用Line命令画出作图基准线和斜线，如图10-24（a）所示。2 2按投影关系画三视图按投影关系画三视图 画图时，应根据组合体的结构特点，用形体分析法进行画图。因为轴承座的各个部分形状特征反映在不同的视图上，所以应该采用三个视图一起画的方法。画图步骤如下：画底板的三视图，如图10-24（b）所示。画竖板的三视图，如图10-24（c）所示。画三角形肋板的三视图，如图10-24（d）所示。对对称图形进行镜像,如图10-24（e）所示。3 3编辑完成三视图，如图编辑完成三视图，如图10-2410-24（f f）所示。）所示。4 4标注尺寸标注尺寸 用Dim命令标注所有的尺寸。（略）10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 图图10-24 10-24 画轴承座三视图的步骤画轴承座三视图的步骤 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 10.6.2 10.6.2 设置绘图环境设置绘图环境 开始绘制一幅新图时，需要确定绘制图幅的大小和所使用的尺寸单位和精度，这时可使用图形界限（Limits）命令和单位（Ddunits）命令完成绘图环境设置，也可点取相应的菜单项“格式”|“图形界限”进行设置，如需要精确绘图，还需要设置栅格和捕捉间距。这些工作也可以在创建新图形时，在使用向导中设置。模型空间和图纸空间布局：AutoCAD 2005可以在模型空间及图纸空间中工作。我们所进行的大多数绘图和设计工作是在模型空间中进行的。图纸空间布局主要用于完成打印或绘图输出的图纸最终布局。10.6.3 10.6.3 块及其属性块及其属性 在绘图过程中，如果图形中含有大量相同或相似的内容，则可以将要重复绘制的图形创建成块，在需要时直接插入它们，从而提高绘图效率。用户还可以根据需要为块创建属性，用来指定块的名称、用途及设计者等信息。1 1创建与编辑块创建与编辑块 块是一个或多个对象形成的对象集合，常用于绘制复杂、重复的图形。将一组对象组合成块之后，就可以根据作图需要将这组对象插入到图中任意指定位置，并可以按不同的比例和旋转角度插入。在AutoCAD中，使用块可以提高绘图速度、节省存储空间、便于修改图形并能够为其添加属性。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 选择“绘图”|“块”|“创建”命令，或在命令行输入block命令，系统将打开“块定义”对话框，如图10-25所示。利用该对话框，可以将已绘的对象创建为块。图图10-25“10-25“块定义块定义”对话框对话框10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 “块定义”对话框中主要选项的意义如下：（1）“名称”文本框：用于输入块的名称。（2）“基点”选项区域：用于设置块的插入基点位置。（3）“对象”选项区域：用于设置组成块的对象。单击“选择对象”按钮，可以切换到绘图窗口选择组成块的各对象。在该选项区域中，选择“保留”单选按钮，表示创建块后仍在绘图窗口上保留组成块的各对象；选择“转换为块”单选按钮，表示创建块后将组成块的各对象保留并把它们转换成块；选择“删除”单选按钮，表示创建块后删除绘图窗口上组成块的原对象。(4）“预览图标”选项区域：用于设置是否根据块的定义保存预览图标。(5）“拖放单位”下拉列表框：用于设置从AutoCAD设计中心中拖动块时的缩放单位。(6）“说明”文本框：用于输入当前块的说明部分。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 2 2插入块插入块 选择“插入”|“块”命令，系统将打开“插入”对话框，如图10-26所示。利用该对话框，用户可以在图形中插入块或其他图形，在插入的同时还可以改变所插入图形的比例与旋转角度。图图10-26 10-26 块插入对话框块插入对话框 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 “插入”对话框中各主要选项的意义如下：(1)“名称”下拉列表框：用于选择块或图形的名称。(2)“插入点”选项区域：用于设置块的插入点位置。用户可直接在X、Y、Z文本框中输入点的坐标，也可以通过选中“在屏幕上指定”复选框，在屏幕上指定插入点位置。(3)“缩放比例”选项区域：用于设置块的插入比例。用户可直接在X、Y、Z文本框中输入块在3个方向的比例；也可以通过选中“在屏幕上指定”复选框，在屏幕上指定。选项区域中的“统一比例”复选框用于确定所插入块在X、Y、Z三个方向的插入比例是否相同，选中时表示比例将相同，用时只需在X文本框中输入比例值即可。(4)“旋转”选项区域：用于设置块插入时的旋转角度。用户可直接在“角度”文本框中输入角度值，也可以选择“在屏幕上指定”复选框，在屏幕上指定旋转角度。(5)“分解”复选框：选择该复选框，可以将插入的块分解成组成块的各个基本对象。3 3带属性的块带属性的块 块属性是附属于块的非图形信息，是块的组成部分，是特定的可包含在块定义中的文字对象，并且在定义一个块时，属性必须预先定义而后被选定。通常情况下，属性用于在块的插入过程进行自动注释。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 块属性由属性标记名和属性值两部组成。块的属性应在块定义之前先定义，在定义块时将图形对象和表示属性定义的属性标记名一起定义在块中。选择“绘图”|“块”|“定义属性”命令，打开“属性定义”对话框，如图10-27所示。利用该对话框，用户可以创建块属性。(1)模式选项区域：在该选项区域中，可以设置属性模式，该选项区域包括如下选项：“不可见”复选框，用于设置插入后是否显示其属性值；图图10-27 10-27 属性定义对话框属性定义对话框 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图“固定”复选框，用于设置属性是否为定值，选中该复选框，插入块时该属性值不再发生变化，否则，插入块时可以输入任意的值；“验证”复选框，用于设置是否对属性值进行验证；“预置”复选框，用于确定是否将属性值直接预置成它的默认值。(2)“属性”选项区域：在该选项区域中，用以定义块的属性。“标记”文本框用于输入属性的标记；“提示”文本框用于输入插入块时系统显示的提示信息；“值”文本框用于输入属性的默认值。(3)“插入点”选项区域：可以设置属性值的插入点，即属性文字排列的参照点。用户可直接在X、Y、Z框中输入点的坐标；也可以选择“在屏幕上指定”复选框，在绘图窗口上拾取一点作为插入点。(4)“文字选项”选项区域：可以设置属性文字的格式。创建并使用带属性的块的步骤如下：(1)选择“绘图”|“块”|“定义属性”命令，打开属性定义对话框。(2)在属性定义对话框中进行设置，完成属性的定义。(3)若存在多个属性，则重复前面的两步。(4)选择“绘图”|“块”|“创建”打开“块定义”对话框，将属性和图形对象一起定义为块。(5)选择“插入”|“块”在图形中插入块，按照命令行中的提示输入属性值。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 10.6.4 10.6.4 零件技术要求的标注零件技术要求的标注 1 1使用标注样式设置使用标注样式设置“尺寸公差尺寸公差”利用标注样式对话框中的公差选项卡设置尺寸公差格式。如图10-28所示，可以设置尺寸公差格式为：对称、极限偏差、极限尺寸、基本尺寸等几种方式。图图10-28 10-28 尺寸公差设置尺寸公差设置 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图“公差格式”选项区域：用于设置公差的格式。“方式”下拉列表框，设置公差的样式，有对称、极限偏差、极限尺寸和基本尺寸等几种方式；精度下拉列表用来设置公差的小数位数；上偏差和下偏差文本框用来设置公差的上下偏差数值；高度比例文本框用于设置公差的文字高度比例；垂直位置下拉列表框用于设置公差文字与标注文字的上、中、下三种对正方式，分别如图10-29所示。2 2使用使用AutoCADAutoCAD设计中心设计中心（1）选中尺寸标注。（2）单击鼠标右键，选择“特性”，弹出“特性”对话框。（3）选择公差选项组，设置公差形式为所需的形式。图图10-29 10-29 公差文字的位置公差文字的位置 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 10.6.5 10.6.5 标注形位公差标注形位公差 形位公差在机械工程中极为重要，是零件表面形状和位置的准确反映，是衡量一个零件加工合格与否的重要因素。选择“标注”|“公差”命令，将弹出“形位公差”对话框（如图10-30所示），在形位公差对话框中可以进行形位公差的设置和标注。在“形位公差”对话框中，各选项的使用方法如下：（1）单击“符号”选项组下面的方框，弹出“特征符号”对话框，在其中选择所需的公差符号。（2）在“公差1”和“公差2”选项组的文本框中，输入所要标注的形位公差数值。（3）在各基准框格中输入基准符号。图图10-30“10-30“形位公差形位公差”对话框对话框 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 在图形中，如果直接进入“形位公差”对话框标注形位公差，在确定了公差框格位置后，还必须再画指引线和箭头，比较麻烦。但可以利用快速引出标注命令来快速标注形位公差。具体操作如下：输入快速引出标注命令（Qleader），出现如下提示：命令:qleader 指定第一个引线点或 设置(S):如此时直接回车，出现如图10-31所示的“引线设置”对话框，选择“公差”然后按提示进行操作，标注出所需的形位公差。图图10-31“10-31“引线设置引线设置”对话框对话框 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 10.6.6 10.6.6 绘制零件图绘制零件图 与传统的手工绘图相比，计算机绘图有其独特的优越性。图形及环境的调用、整体和局部比例的可变性、块及其插入、尺寸标注功能及图形编辑功能等等，所有这些，都为绘制零件图和装配图创造了极为便利的条件。用AutoCAD 2005绘制零件图时，首先应建立一个标准图幅的绘制环境，以保证画出的图形符合国家标准的有关规定和便于作图。绘图时比例均采用11，这样可以避免尺寸换算，提高绘图速度，需要时AutoCAD 2005能很容易地改变图形比例。例如绘制如图10-32所示的零件图，步骤如下：1 1调用标准图幅绘图环境调用标准图幅绘图环境 用打开命令调用标准图幅绘图环境。标准图幅绘图环境是用户根据自己的需要，将绘图所需要的绘图界限、绘图单位等内容提前设置好，保存成一个文件，用时直接调用即可。2 2设置图层设置图层 考虑到要由零件图拼画装配图，所以应将零件图的内容画在不同的图层上，并以颜色来区分。如：将实线画在“”层上，线型用缺省线型“Continuous”，颜色为“”，另外还可以为虚线、中心线、尺寸标注等建立不同的图层和颜色。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 图图10-32 10-32 蜗轮轴零件图蜗轮轴零件图 将虚线、中心线、尺寸等绘制在各自的图层上，为以后图形的编辑和输出打下基础。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 3 3画视图画视图 先画基准线，定好位置，然后画图。当图形位置不合适时，可用Move命令移动，当图形尺寸不便于画图时可用Zoom-W将局部图形放大，画完后再用Zoom-P复原。4 4标注尺寸标注尺寸 用Layer命令将当前层设置为尺寸线层，然后在该层上标注尺寸。5 5标注表面粗糙度和形位公差标注表面粗糙度和形位公差 用Block命令制作CCD1和CCD2两个带属性的块，如图10-33所示，这样在标注时，可用Insert命令标注各表面的粗糙度。利用Qleader命令标注形位公差。6 6填写标题栏填写标题栏 由于每台计算机的设置不同，使用汉字的方法也不相同，这里不再详述。7 7将画好的零件图存盘将画好的零件图存盘 图图10-33 10-33 粗糙度公用块粗糙度公用块10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 10.6.7 10.6.7 绘制装配图绘制装配图 手工绘制装配图是一项很麻烦的工作，而用AutoCAD 2005绘制装配图却比较容易。只要将事先画好的零件图生成图块，建立零件图形库，然后按照每个零件的位置依次插入装配图中，就能既快又准确地组合成装配图。下面以千斤顶的装配图为例，如图10-34所示，介绍绘制装配图的方法。1 1建立零件图形库建立零件图形库 建立零件图形库的方法是：调出零件图，保留视图所在层，冻结其他层，用Block命令建立图块，并选取确定零件在装配图中位置的点作为基点。然后，用Block命令将该块做成块，块名可以用零件的序号。下面将以千斤顶的零件底座为例，介绍建立零件图块的方法。用Open命令调出底座的零件图，如图10-35所示。用Layer命令保留实线层和剖面线层，冻结其他层。10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 图图10-34 10-34 千斤顶装配图千斤顶装配图10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 图图10-35 10-35 千斤顶底座零件图千斤顶底座零件图 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 将底座的主视图做成块，如图10-36所示。用同样的方法，将千斤顶的所有零件做成块，组成零件图库。千斤顶零件图形库中其他零件图块及插入点如图10-37所示，其中“”表示插入点。图图10-36 10-36 将底座的主视图做成块将底座的主视图做成块 图图10-37 10-37 千斤顶零件图形库千斤顶零件图形库 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 2 2用用InsertInsert命令依次插入零件图块形成装配图，如图命令依次插入零件图块形成装配图，如图1010-3838所示。所示。图图10-38 10-38 用用InsertInsert命令拼画装配图命令拼画装配图10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图 3 3修改、编辑图形修改、编辑图形 4 4标注尺寸（略）标注尺寸（略）5 5标注零件序号标注零件序号 可以将零件序号做成带属性的块，如图10-39所示，当指引线画好后，依次插入标注符号。图图10-39 10-39 制作带属性的序号块制作带属性的序号块 6绘制及填写明细栏和标题栏绘制及填写明细栏和标题栏 10.6 10.6 用用AutoCAD 2005AutoCAD 2005绘制零、部件图绘制零、部件图
