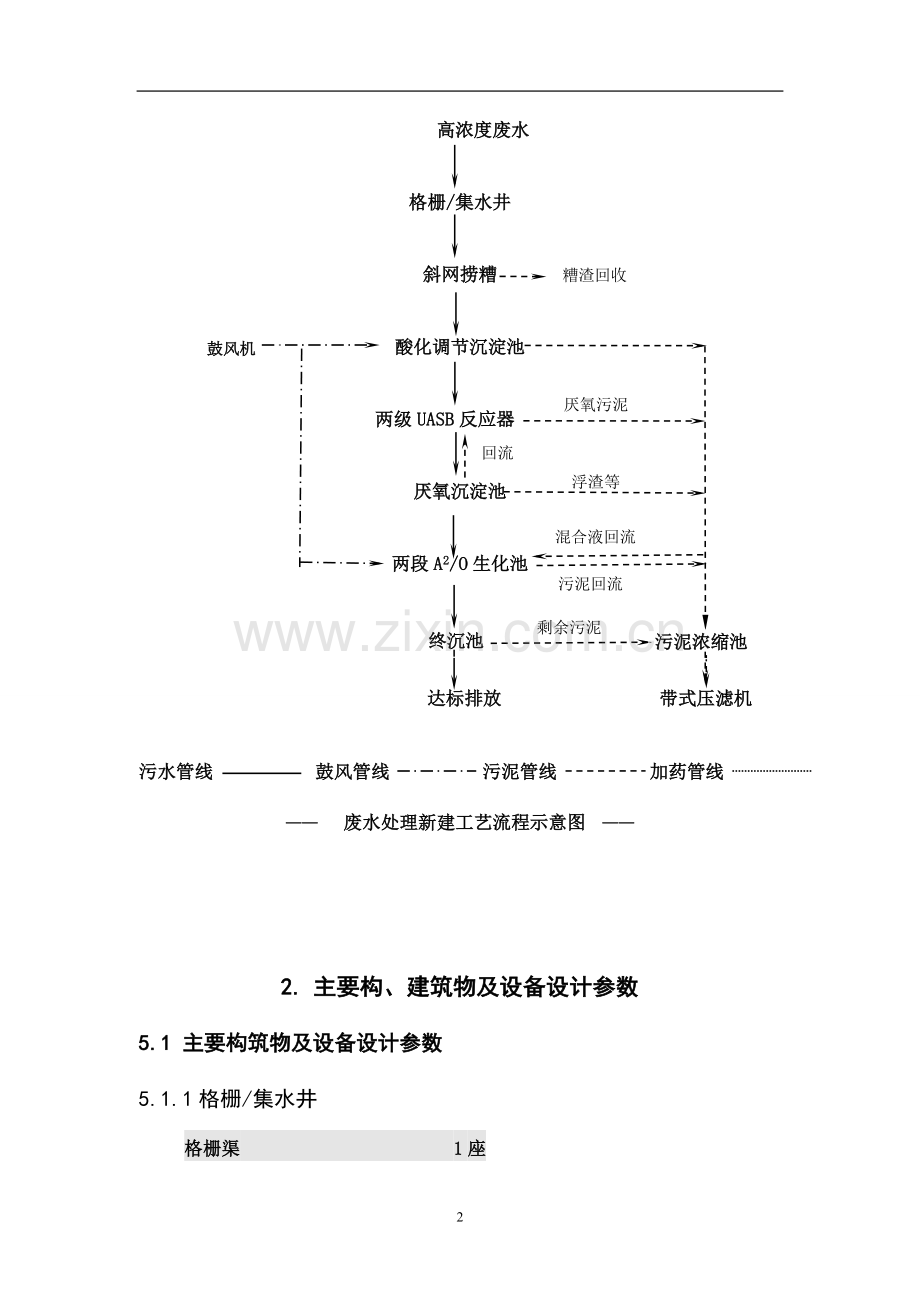

1. 工程设计参数高浓度废水工程设计进水水质 1200立方序号项目进水水质 1 CODcr 18000mg/L 2 BOD5 8000mg/L 3 SS 1500mg/L 4 NH3-N 150 mg/L 5 pH值 3.5～5.5 工程设计出水水质序号项目出水水质 1 CODcr ≤90mg/L 2 BOD5 ≤30 mg/L 3 SS ≤10 mg/L 4 NH3-N ≤15mg/L 5 pH值 6-9 高浓度废水格栅/集水井斜网捞糟糟渣回收鼓风机酸化调节沉淀池厌氧污泥两级UASB反应器回流浮渣等厌氧沉淀池混合液回流污泥回流两段A2/O生化池剩余污泥终沉池污泥浓缩池达标排放带式压滤机污水管线鼓风管线污泥管线加药管线 —— 废水处理新建工艺流程示意图 —— 2. 主要构、建筑物及设备设计参数 5.1 主要构筑物及设备设计参数 5.1.1格栅/集水井格栅渠 1座结构尺寸与原格栅井尺寸相同结构形式砖混结构设备配置利用原有格栅集水井 1座结构尺寸 6000×6000×3700mm 结构形式砖混结构 5.1.2 斜网装置捞糟斜网 1座结构尺寸 6000×2000×1800mm 结构形式砖混结构 5.1.3 酸化调节沉淀池调节池 1座有效容积 1260m3 尺寸 30000× 0×3700mm 结构形式砖混结构 5.1.4 两级UASB反应器一级UASB反应器 1座2组有效水深 10.5 m 有效容积 3780m3 结构尺寸 20000×18000×11000mm 结构形式钢砼结构二级UASB反应器 1座2组有效水深 8.5 m 有效容积 3060m3 结构尺寸 20000×18000×9000mm 结构形式钢砼结构布水系统　　　　　　　 4组 5.1.5 厌氧沉淀池厌氧沉淀池 1座2组有效容积 600m3；有效水深 7.5m 总结构尺寸 10000×8000×8000mm；结构形式钢砼结构设备配置 5.1.6 A2/O系统两段A2／O工艺　1座2组总有效容积 1980m3 有效水深 5.5m 总结构尺寸 20000×18000×6000mm 结构形式钢砼结构设备配置 5.1.7 终沉池终沉池 1座有效容积　　　　　　　　　 648m3 停留时间 12.96h 总结构尺寸 *0×*0×5000mm 结构形式钢砼结构设备配置　　　　 5.1.8 污泥浓缩池污泥浓缩池 1座系统日产生剩余污泥约 5t干固体设浓缩前污泥含水率 98％浓缩后污泥含水率 97％有效容积 880m3 有效水深 5.0m 外形尺寸 Ф15000×5500mm 5.1.9 综合间/值班室/操作间/配电室利用原有，内设办公室、生活室、值班室、操作间、配电室等，各房间设内线电话线及局域网线，办公室内设办公桌椅。 5.1.10化验室/分析室/污泥脱水间/贮药间/加药间利用原有，带式压滤机及加药系统利用原有。 5.2 主要构（建）筑物及设备一览表 5.3 各单元主要污染物处理效果预测单元主要污染物处理效果一览表主要污染物项目酸化调节池一级UASB 二级UASB A2/O 一段 A2/O 二段终沉池排放标准 CODcr mg/L 进水 18000 ≤15000 ≤3000 ≤900 ≤230 ≤90 <90 出水 ≤15000 ≤3000 ≤900 ≤230 ≤90 ≤81 去除率 20％ 80% 70% 75% 61% 10% NH3-N mg/L 进水 150 ≤135 ≤135 ≤135 ≤40 ≤20 <15 出水 ≤135 ≤135 ≤135 ≤40 ≤20 ≤15 去除率 6.7％ / / 70% 50% 25% SS mg/L 进水 1500 ≤800 ≤560 ≤300 ≤120 ≤25 <10 出水 ≤800 ≤560 ≤300 ≤120 ≤25 ≤10 去除率 46.7％ 30% 45% 60% 80% 60% pH值进水 3.5～5.5 6～9 6～9 6～9 6～9 6～9 6～9 3. 经济分析 6.1 运行费用估算表6-1 工艺设备用电功率一览表序号设备/部组件功率（单台）数量运行时间用电量Kwh 备注 1 滚筒式格栅 P=1.5KW 1台 24 28.80 连续使用 2 提升泵 P=1.5KW 6台 24 230.40 4用2备 3 污泥泵 P=2kw 2台 8 25.60 2用2备 4 鼓风机 P=37kW 3台 24 710.40 1用2备 5 中心传动刮泥机 P=1.1kW 1台 24 21.12 连续使用 6 外循环装置 P=5KW 2套 24 192.00 连续使用 7 回流泵 P=3KW 2台 24 57.60 1用1备 8 回流泵 P=5.5KW 2台 24 105.60 1用1备 9 混合液回流泵 P=7.5KW 4台 24 288.00 2用2备 10 加药装置 P=1.5KW 1套 8 9.60 间歇使用 11 浓缩机 P=1.5KW 1台 24 28.80 连续使用 12 带式压滤机 P=5.5KW 1套 8 35.20 间歇使用合计 1733.08 污水处理站总装机容量为192.10KW，其中常用装机容量为87.60KW，备用量为104.5KW。 6.2 污水处理站主要技术经济指标表6-3 主要技术经济指标 1 工程占地面积 m2 2000m2 2 构筑物总容积 m3 12500m3 3 工程总投资万元见商务文件 4 吨水投资费用元见商务文件 5 总装机容量 KW 192.10 6 运行容量　　　　　KW 87.60 7 日耗电量度 1733.08 8 吨水电费元 0.88 9 吨水人工费元利用原有人员 10 吨水药剂费元 0.895 11 吨水运行成本元 7
