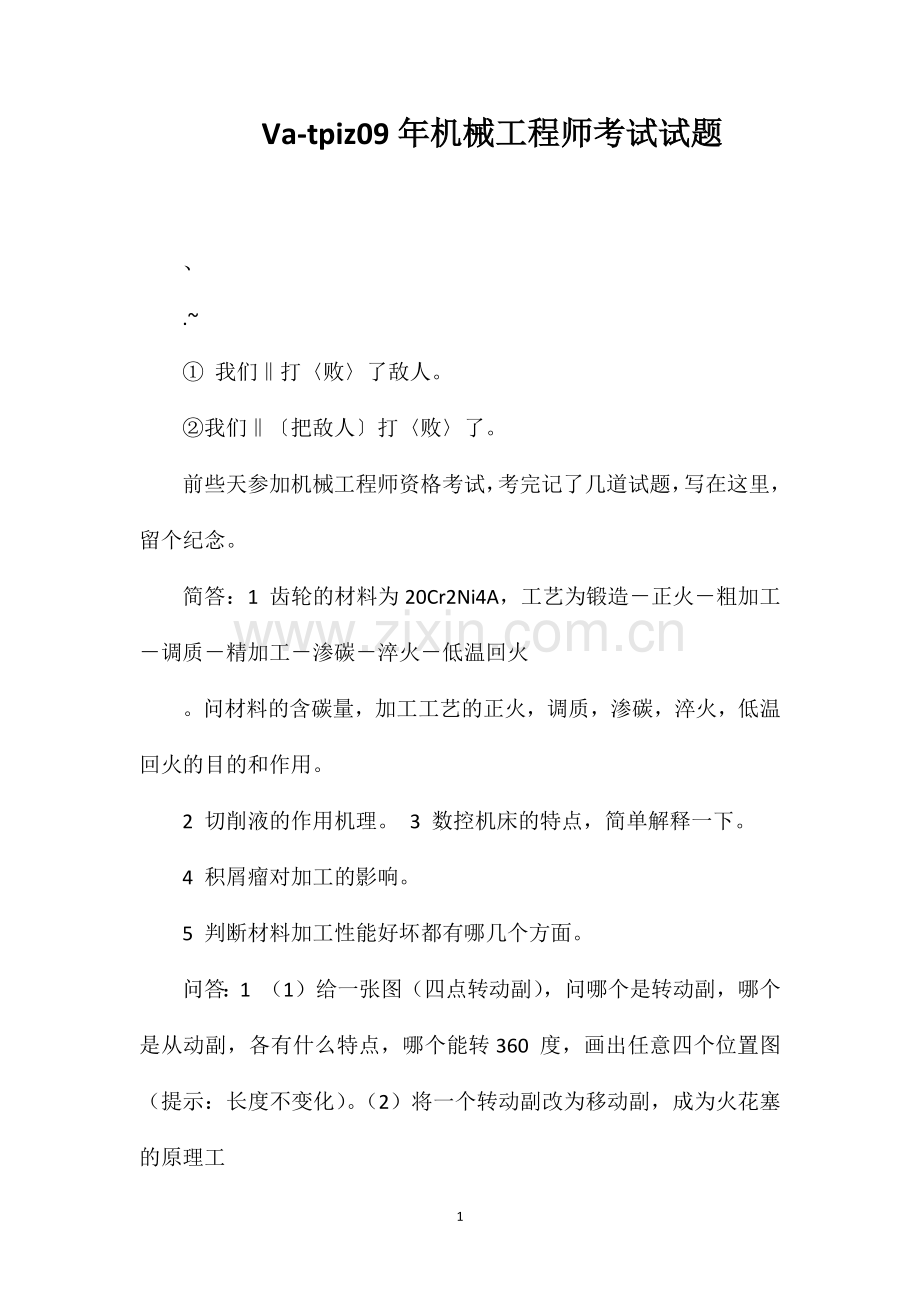

Va-tpiz09年机械工程师考试试题.doc

Va-tpiz09年机械工程师考试试题

、
.~
① 我们‖打〈败〉了敌人。
②我们‖〔把敌人〕打〈败〉了。
前些天参加机械工程师资格考试，考完记了几道试题，写在这里，留个纪念。
简答：1 齿轮的材料为20Cr2Ni4A，工艺为锻造－正火－粗加工－调质－精加工－渗碳－淬火－低温回火
。问材料的含碳量，加工工艺的正火，调质，渗碳，淬火，低温回火的目的和作用。
2 切削液的作用机理。 3 数控机床的特点，简单解释一下。
4 积屑瘤对加工的影响。
5 判断材料加工性能好坏都有哪几个方面。
问答：1 （1）给一张图（四点转动副），问哪个是转动副，哪个是从动副，各有什么特点，哪个能转360 度，画出任意四个位置图（提示：长度不变化）。（2）将一个转动副改为移动副，成为火花塞的原理工
作图，试画出来，说出各杆的名称。
2 常用气液传动转换来增加输出力，已知气缸1（直径20cm），气缸2（直径10cm），气缸3（直径15cm） ，气缸1的工作压力10kg/cm^2，计算气缸3的输出力。（配图省略，气缸1和气缸2依靠传动杆连接，
气缸2
和气缸3依靠液体连通）。
3 用机械制图的方法标注（含公差）尺寸。（配图省略，有一个圆形，一个方形带圆角，一个扇形） 4 给出了两种传动方式，效率一样，说出哪个更加合理，为什么？（配图略，第一副图为一级传动－直齿 圆柱齿轮，二级传动－斜齿圆柱齿轮，三级传动－V带传动；第二副图为一级传动－V带传动，二级传动
－
斜齿圆柱齿轮，三级传动－直齿圆柱齿轮）。
选择题记得的不多，1 40Cr的含碳量和含Cr量分别是多少，选项有0.4％，4％，40％，1％ 2 磨削硬质合金应该用______和________，选项有硬的，软的，表面粗糙的，表面细化的。 判断题就完全记不得，有自动化和质量方面的题，但大题都是原理，刚考完还不知道能不能过，有一点点
担心的说。
简答：1 齿轮的材料为20Cr2Ni4A，工艺为锻造－正火－粗加工－调质－精加工－渗碳－淬火－低温回火
。问材料的含碳量，加工工艺的正火，调质，渗碳，淬火，低温回火的目的和作用。 2 切削液的作用机理。
3 数控机床的特点，简单解释一下。 4 积屑瘤对加工的影响。
5 判断材料加工性能好坏都有哪几个方面。 问答：1 （1）给一张图（四点转动副），问哪个是转动副，哪个是从动副，各有什么特点，哪个能转360

余下全文

度，画出任意四个位置图（提示：长度不变化）。（2）将一个转动副改为移动副，成为火花塞的原理工
作图，试画出来，说出各杆的名称。
2 常用气液传动转换来增加输出力，已知气缸1（直径20cm），气缸2（直径10cm），气缸3（直径15cm）
，气缸1的工作压力10kg/cm^2，计算气缸3的输出力。（配图省略，气缸1和气缸2依靠传动杆连接，气缸2
和气缸3依靠液体连通）。
3 用机械制图的方法标注（含公差）尺寸。（配图省略，有一个圆形，一个方形带圆角，一个扇形）
4 给出了两种传动方式，效率一样，说出哪个更加合理，为什么？（配图略，第一副图为一级传动－直齿
圆柱齿轮，二级传动－斜齿圆柱齿轮，三级传动－V带传动；第二副图为一级传动－V带传动，二级传动－
斜齿圆柱齿轮，三级传动－直齿圆柱齿轮）。 选择题记得的不多，1 40Cr的含碳量和含Cr量分别是多少，选项有0.4％，4％，40％，1％ 2 磨削硬质合金应该用______和________，选项有硬的，软的，表面粗糙的，表面细化的。 判断题就完全记不得，有自动化和质量方面的题，但大题都是原理，刚考完还不知道能不能过，有一点点
担心的说。
09年的资格考试终于完了，在这里随便聊聊吧。其实这个考试稍微准备下还是不难过的，但是要得高分不容易。考试前先把大纲看下，书本抓重点看下就行，课后题和重要章节的例题一定要好好看看，往年的考题要好好做，选择题答案有不少错误，拿不准的翻书查资料，这些题重考或变相考的几率很高，好不容易记住了错误的答案就冤枉了。这样复习后选择题及格不难，简答题就要碰运气了，考偏点或正好考到你没复习到的地方很可能10分都拿不到。第二单元可以带书，若无意外的话这些题多少都能在书上找到影子，第二单元考及格问题不大，主要注意仔细看题目内容和要求是否和书上完全一致，还是有细微差别，要知道差之毫厘谬以千里。
今年的选择题猜了好几个题，回去翻书都答错了，郁闷。比如对过共析刚的网状渗碳体一般采用（正火）消除。我第一印象是选正火，可是又想起对于含碳量大于0.4的不能用正火代替退火，便犹豫不决地选了等温退火，回头一想不能代替又不是说不能用。。。。
今年的简答题出得不错，难易结合，我想这部分考及格应该没啥问题。印象中有以下题目 1. 尺寸标注修正 （我写了5点）
2. 至少列出5种硬度试验种类 （第5种我写的显微硬度试验不知道能得分不） 3. 完全互换和配对互换装配的特点和应用场合

4. 至少列出5种工业污染的类型 5. 至少列出5种铸造种类 6. 焊接时的原则 （乱答的）
8. 加工一批零件抽样检查发现偏差始终不变，平均值增大，问为什么和如何调整。 还有1题忘了请各位补充。 第二单元
1. 轴承的热处理工艺题，书上照抄。
2. 指出设计错误 （我列了5个，前端无密封，前端轴承两侧都是轴肩无法装配，右端轴承无轴套无法定位，右端轴承和轴一样长无法保证加工精度，键槽太长） 3.刀具角度画图（因为这道题费太多时间，搞得后面时间很紧张。。。。而且只画出了主图，o-o图和s图没画出来，监考老师居然还说铅笔画了还要用签字笔描一次，再把铅笔印擦干净，放弃。。。）
4.计算产品的保本出厂台数，保证50万毛利出厂台数和净利50万出厂台数（第三点可能算错了，分别是2000，2200，2267）
一 设计传动图，一看有轮毂还要写至少4点系统特点，放弃。书上例题是单纯的二级齿轮减速箱
二 数控编程题，这类题出现几率很高，即使不出现在大题里，选择题也会考，比如选择题M03是啥意思，我选的逆时针。。。
1.选钨钴类硬质合金，车刀半径小于20（不知道能不能得分）
2.算坐标，忘了看要求相对坐标还是绝对坐标，如果是算相对坐标我就死了。 3.加工路线O-F-E-D-C-A-O 4.编程
三 尺寸链题，这道题不如第四题好答，关键是有可能做错1分都没有，放弃。 四 工序指数问题，有4个小问题，不会出现第三体那样错一点全军覆没的情况。 1. Cp=1.331 满足精度要求
2. 不合适，极限尺寸6.18超过6.12，画图 3. 算这批零件的合格率，偶不会。。。 4. 车刀前调0.03mm？
