Mapinfo作开采现状图的步骤

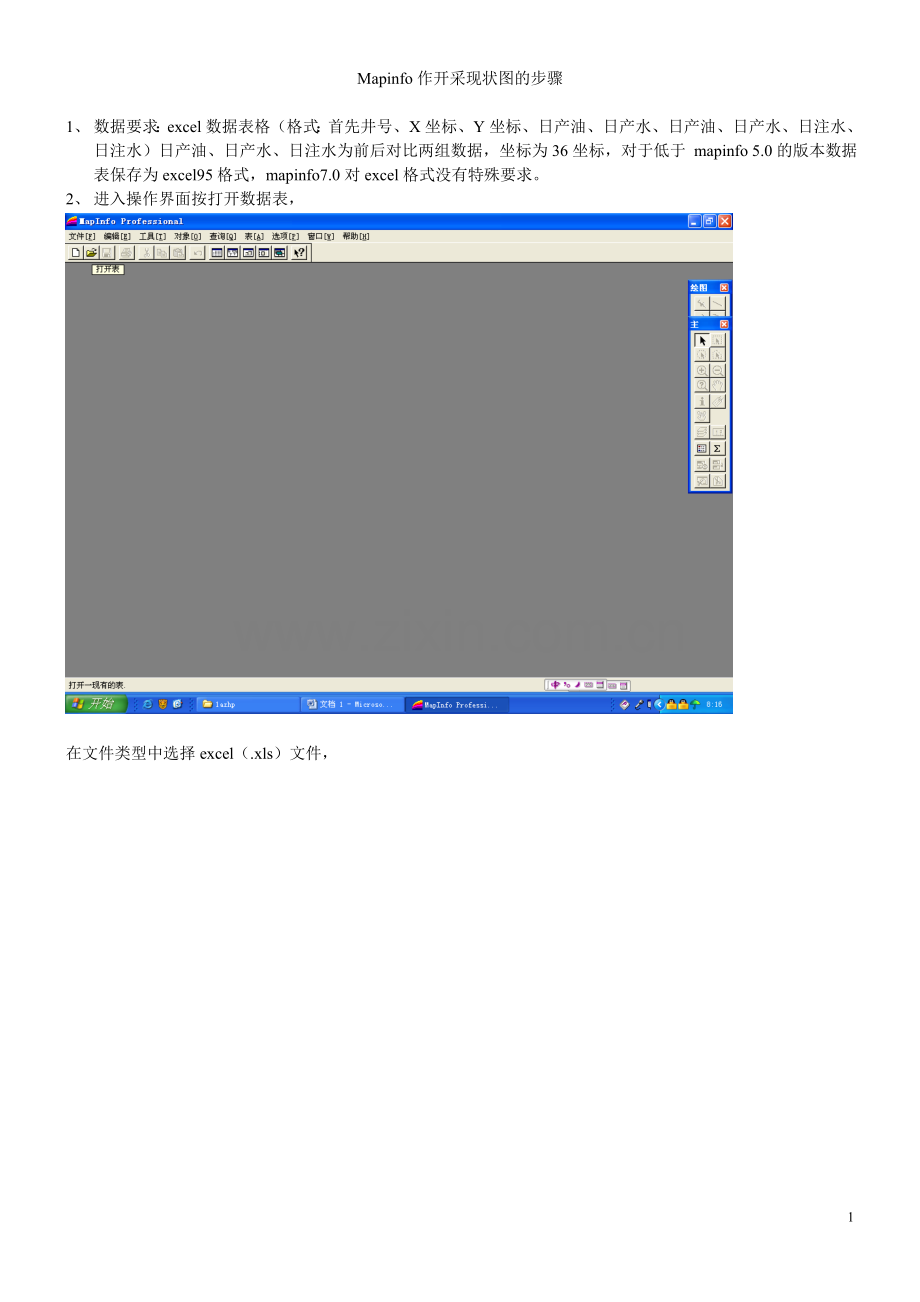

1、 数据要求：excel数据表格（格式：首先井号、X坐标、Y坐标、日产油、日产水、日产油、日产水、日注水、日注水）日产油、日产水、日注水为前后对比两组数据，坐标为36坐标，对于低于 mapinfo 5.0的版本数据表保存为excel95格式，mapinfo7.0对excel格式没有特殊要求。
2、 进入操作界面按打开数据表，

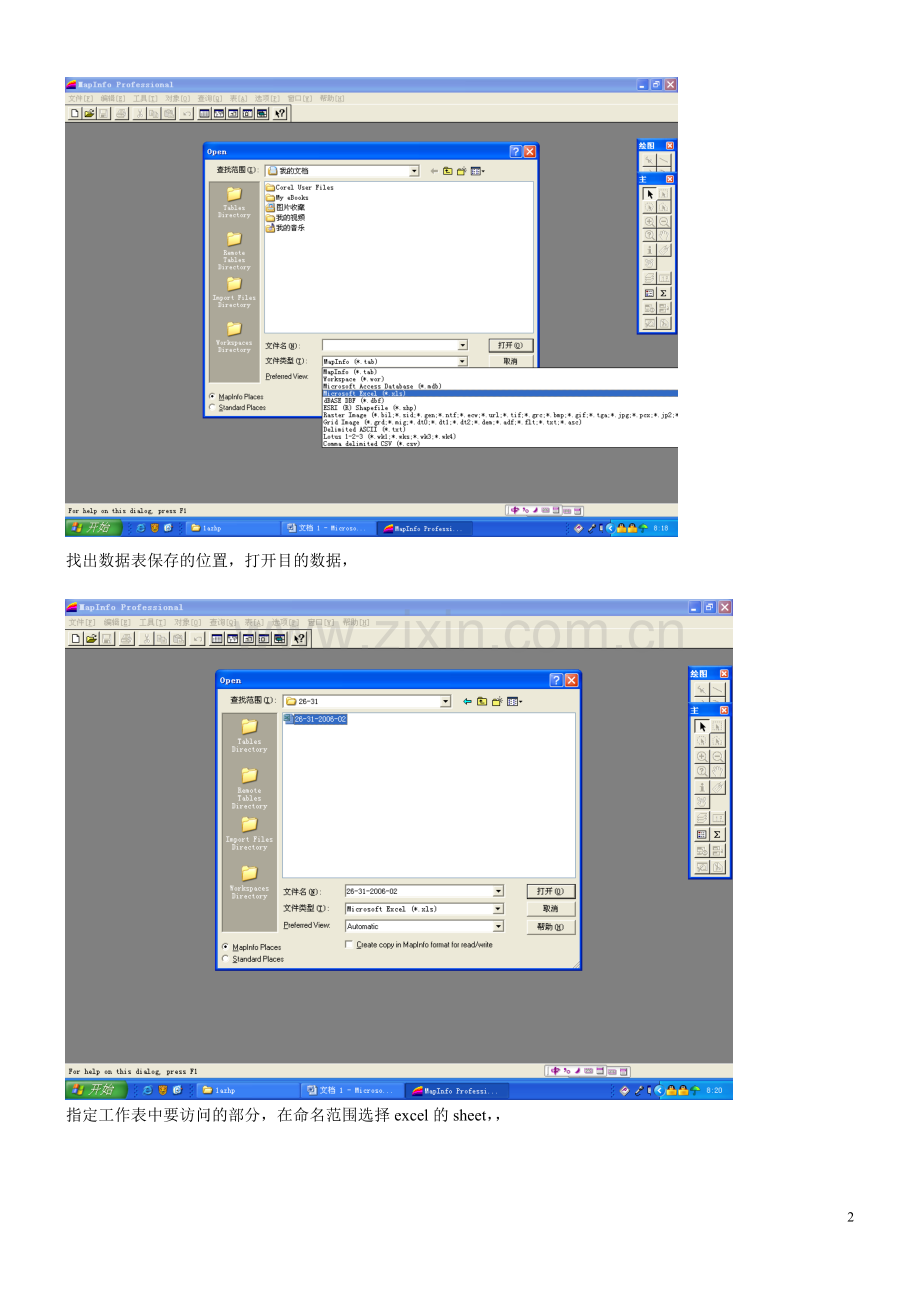

在文件类型中选择excel（.xls）文件，

找出数据表保存的位置，打开目的数据，

指定工作表中要访问的部分，在命名范围选择excel的sheet，，

点击确定，生成下面图框

3、 创建点
首先表里的创建点

出现对话

创建点表：（1）、修改标识符（选圆点，2号大小）

（2）、点击投影，在类别中选择（xian1980 3-degreed zone），在类别项选择36度带

4、 作开采现状图
（1）、新建地图窗口

（2）、调整视图

（3）、右键，图层控制，需要修改4个参数：井号位置、无连接线、字体大小以及偏移距离，根据地图大小进行选择。

（4）、创建专题地图，注意在用F、G列生成半饼图时图层位置选上、顺时针。在作图时注意点击样式选择半饼、并注意饼图尺寸，点击选择选择方位。

5、 图头，注意用箭头对图头进行修改

6、保存
