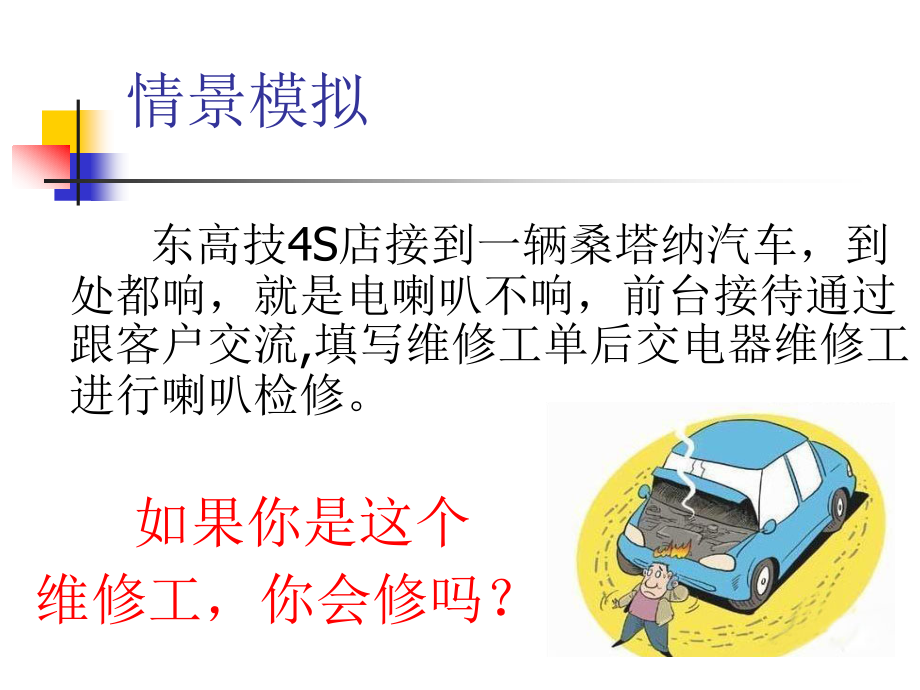

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,欢迎，请坐、并扣好安全带,.,情景模拟,东高技,4S,店接到一辆桑塔纳汽车，到处都响，就是电喇叭不响，前台接待通过跟客户交流,填写维修工单后交电器维修工进行喇叭检修。,如果你是这个,维修工，你会修吗？,汽车喇叭线路连接与故障诊断,回顾喇叭的结构,目前小汽车上所装用的喇叭主要盆形和螺旋形为主，用于警告行人和其他车辆，以引起注意，保证行车安全。,盆形电喇叭,1下铁心 2线圈 3上铁心 4膜片 5共鸣板 6衔铁,7触点 8调整螺母 9铁心 10按钮 11锁紧螺母,要排除故障，必须熟悉其线路,为什么要加继电器,继电器的作用是以小电流控制大电流，减少控制开关触点的电流负荷、保护开关触点。,因为汽车喇叭消耗电流较大，用按钮直接控制时，按钮容易烧坏，为了避免这个缺点，采用 继电器。,如何分继电器的插脚？,继电器的四个脚分为两组,一组为线圈的正负极,用万用表电阻档测量两个对脚有电阻；另一组的电阻为无穷大的是电磁开关组,.,线圈,触点,喇叭继电器,85,和,86,表示线圈,30,和,87,表示开关,给,85,和,86,这两个脚供电，那么,30,和,87,这两个脚就会接通,注意事项,1,、看懂电路图，按图连接。,2,、万用表电阻档位的正确选择。,3,、线路的连接要牢固，不要短路。,4,、分清电源正负极。,5,、接好后复查一次线路，再接电源。,看图连线,故障,检测步骤,1.,检查,电源及,喇叭,保险丝,用试灯或万用表 检测保险丝，,也可以目测。,保险丝位置和容量,S16,喇叭保险丝,15A,故障,检测步骤,2.,检查喇叭,接线柱,及,喇叭,检查喇叭接线脚是否松动或脱落，,然后检查喇叭本身有无问题。,喇叭调整螺钉,喇叭的调整,当喇叭声音嘶哑时，可尝试调整,53,喇叭继电器,16,喇叭保险丝,3.,检查喇叭,继电器,故障,检测步骤,继电器的检测,85,和,86,表示线圈，用万用表欧姆档测量,85 86,这两个脚 是导通的。,30,和,87,表示开关，用万用表测量，电阻无穷大，给,85,和,86,这两个脚供电，那么,30,和,87,这两个脚就会接通。,这样，说明继电器是好的,故障,检测步骤,4.,检查喇叭,按钮,和,喇叭,线路,检测按钮触点是否接触不良,检查线路是否短路，用万用表,喇叭开关,总结,通过以上检查就可以排除故障，上交喇叭诊断,工作页,。,谢 谢 大 家！,谢谢大家,!,
