凸透镜成像规律练习题(答案).doc

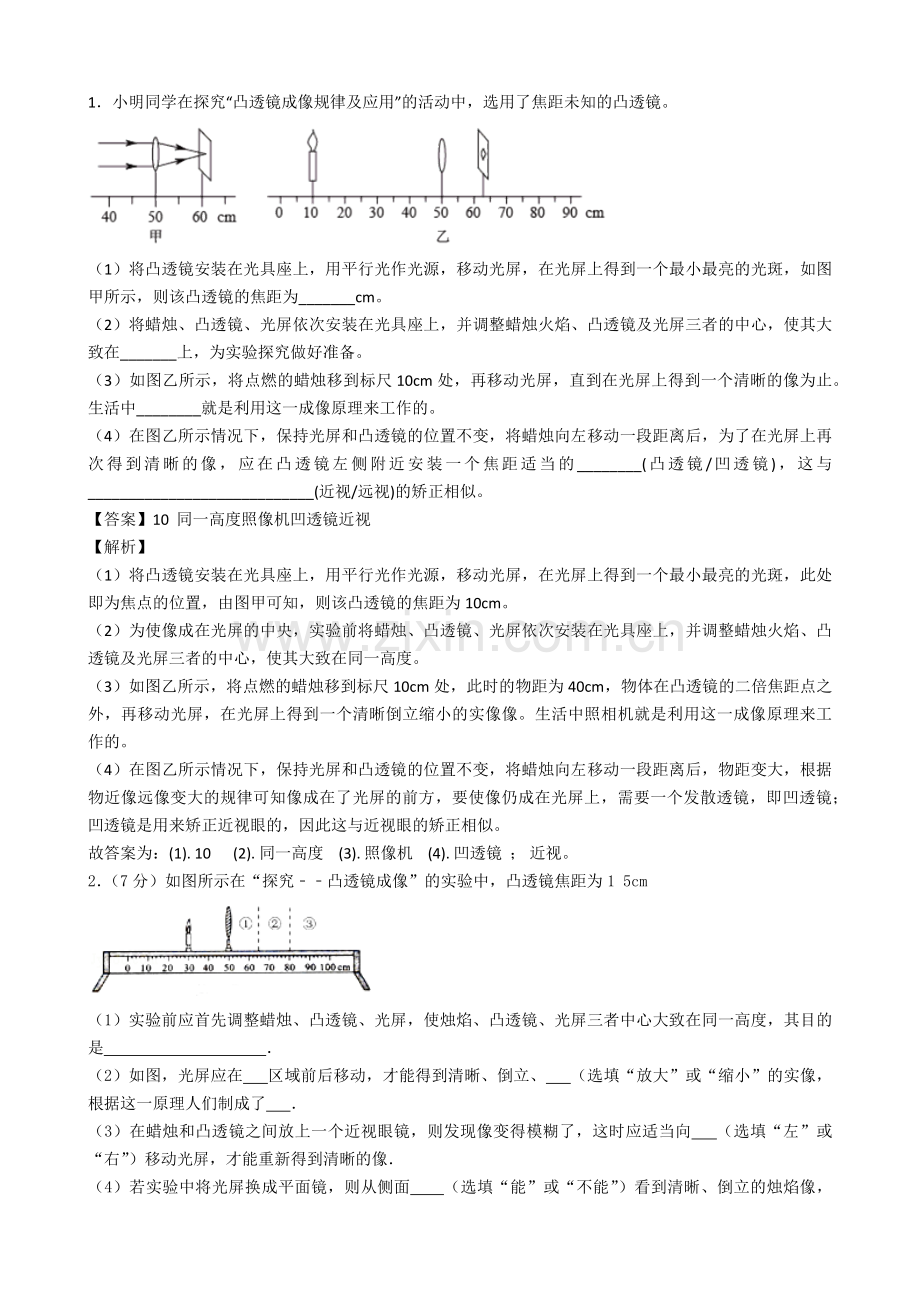

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。生活中________就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。
【答案】10 同一高度照像机凹透镜近视
【解析】
（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。
（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。生活中照相机就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。
故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜 ； 近视。
2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm

（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是 ．
（2）如图，光屏应在 区域前后移动，才能得到清晰、倒立、 （选填“放大”或“缩小”的实像，根据这一原理人们制成了 ．
（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向 （选填“左”或“右”）移动光屏，才能重新得到清晰的像．
（4）若实验中将光屏换成平面镜，则从侧面 （选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小 ．
【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．
【解析】
试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；
（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；
（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．
当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；
（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．
考点： 凸透镜成像、平面镜成像

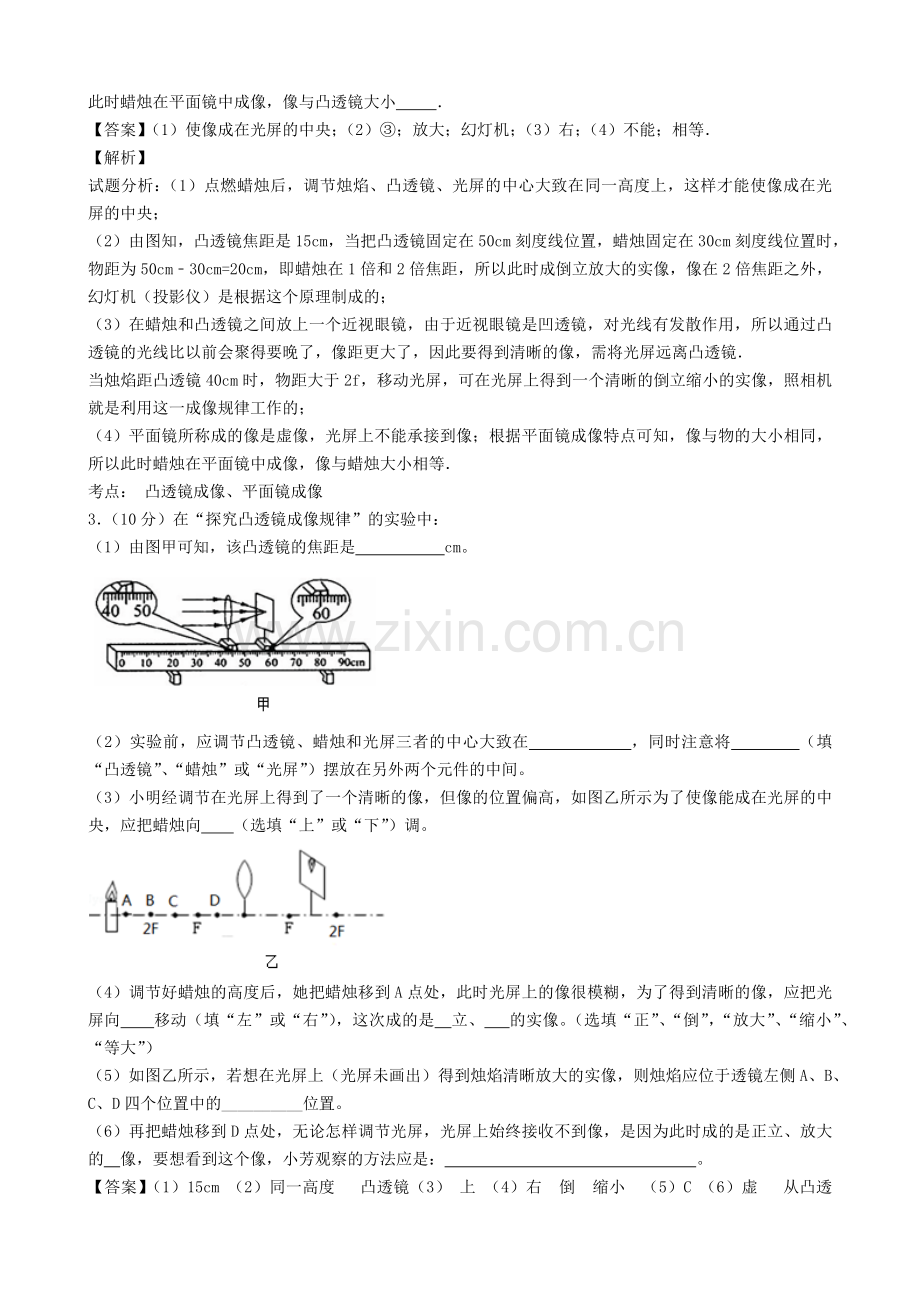

3．（10分）在“探究凸透镜成像规律”的实验中：
（1）由图甲可知，该凸透镜的焦距是 cm。

（2）实验前，应调节凸透镜、蜡烛和光屏三者的中心大致在 ，同时注意将 （填“凸透镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间。
（3）小明经调节在光屏上得到了一个清晰的像，但像的位置偏高，如图乙所示为了使像能成在光屏的中央，应把蜡烛向 （选填“上”或“下”）调。

（4）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向 移动（填“左”或“右”），这次成的是 立、 的实像。（选填“正”、“倒”，“放大”、“缩小”、“等大”）
（5）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧A、B、C、D四个位置中的__________位置。
（6）再把蜡烛移到D点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的 像，要想看到这个像，小芳观察的方法应是： 。
【答案】（1）15cm （2）同一高度 凸透镜（3） 上 （4）右 倒 缩小 （5）C （6）虚 从凸透镜的右侧透过凸透镜去观察
【解析】
试题分析：（1）由图可知，焦距为60cm—45cm=15cm；（2）为了使像成在光屏中心，应把凸透镜放在光屏和蜡烛之间并调节三者的中心大致在同一高度上；（3）为了使像的位置下移，如果移动蜡烛，应把蜡烛向上移动，这样折射光线就会向下移动，使像向下移动；（4）把蜡烛移到A点处，物距变小了，像距就会变大，应把光屏向右移动才能成清晰的倒立、缩小的实像；（5）想在光屏上得到烛焰清晰放大的实像，要让物距在一倍焦距和二倍焦距之间即C位置；（6）蜡烛移到D点处，物距小于一倍焦距，在蜡烛同侧成正立、放大的虚像，所以要从凸透镜的右侧透过凸透镜去观察这个虚像。
考点：探究凸透镜成像规律
