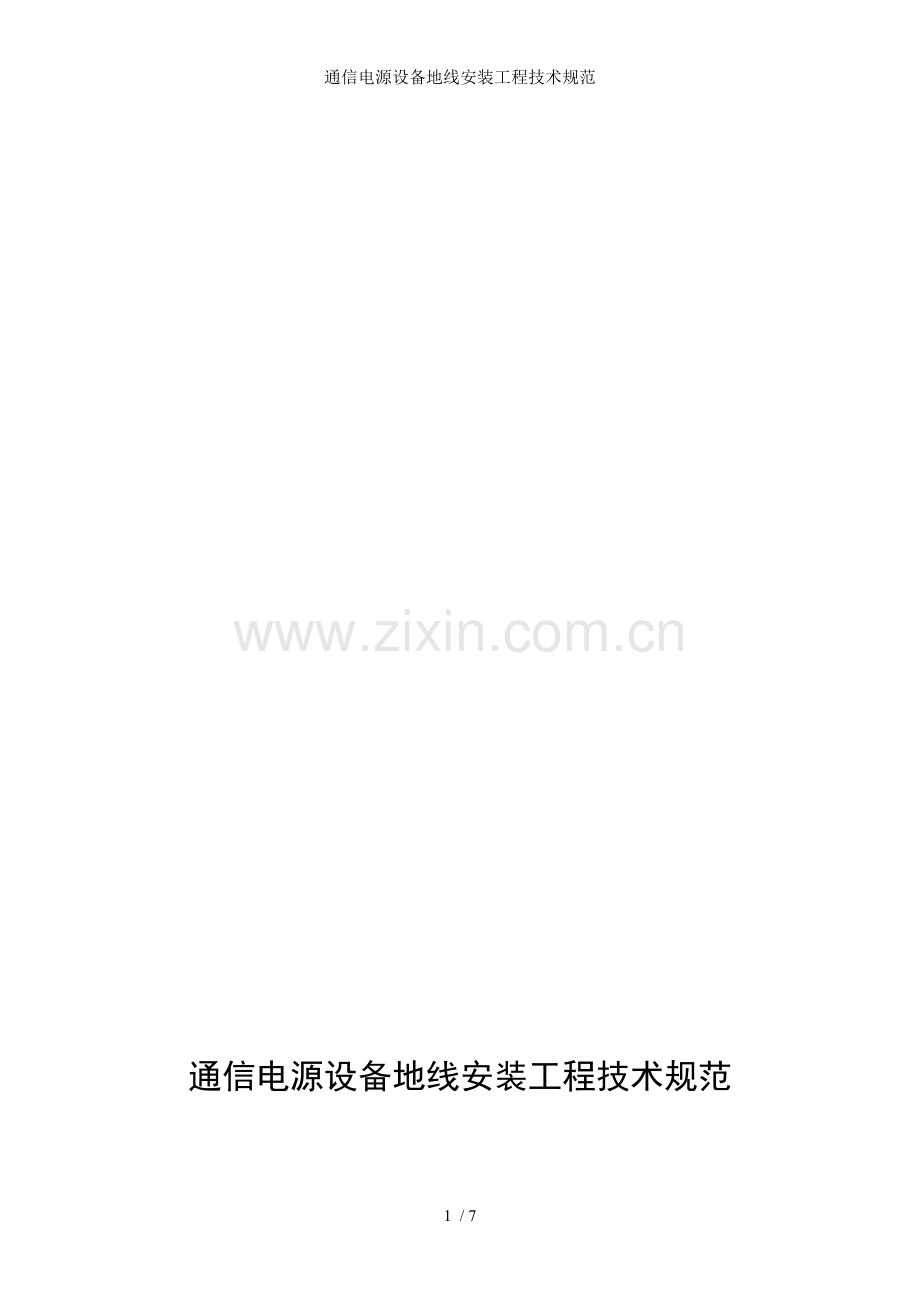

通信电源设备地线安装工程技术规范

通信电源设备地线安装工程技术规范

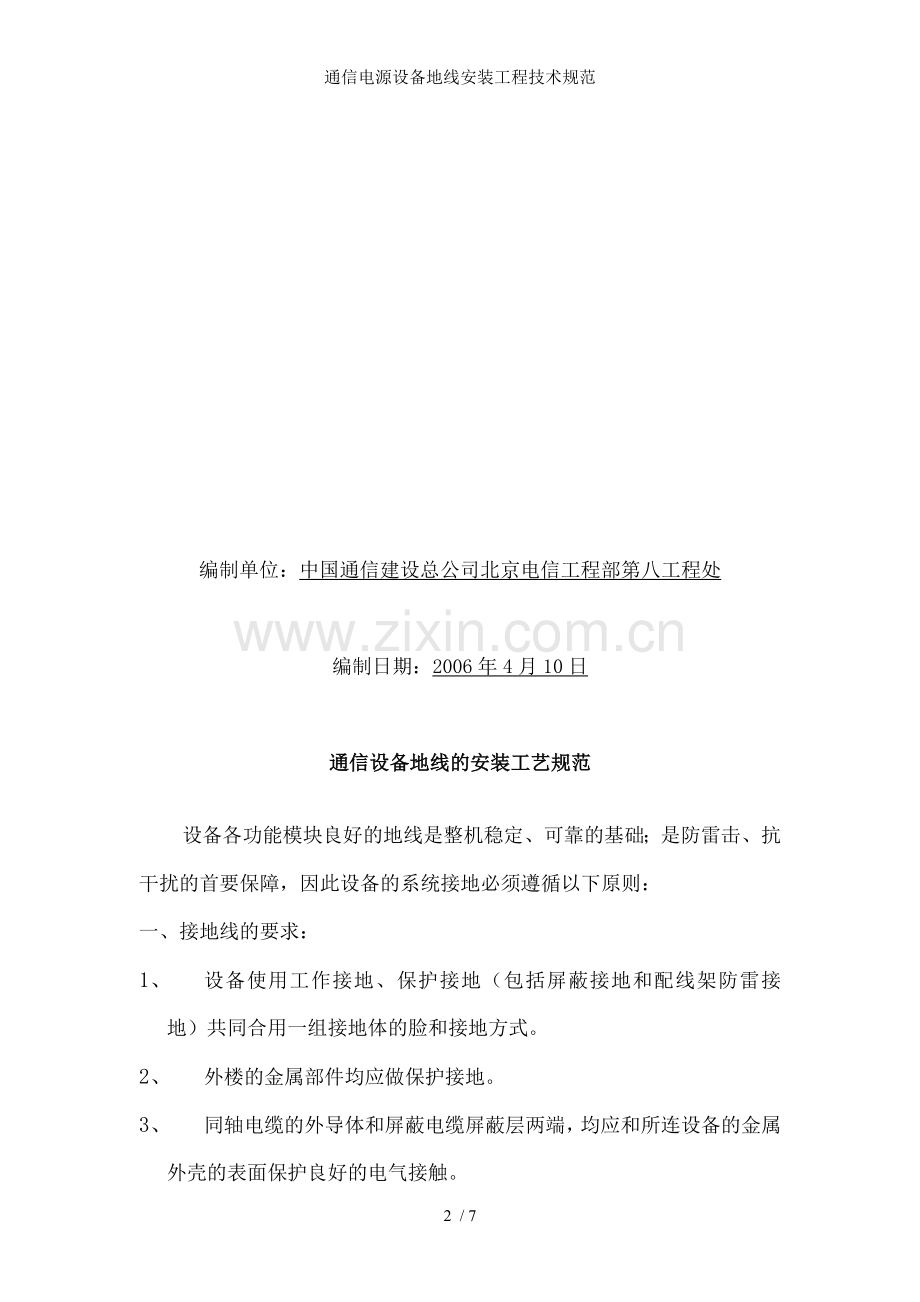

编制单位：中国通信建设总公司北京电信工程部第八工程处

编制日期：2006年4月10日

通信设备地线的安装工艺规范

设备各功能模块良好的地线是整机稳定、可靠的基础；是防雷击、抗干扰的首要保障，因此设备的系统接地必须遵循以下原则：
一、接地线的要求：
1、 设备使用工作接地、保护接地（包括屏蔽接地和配线架防雷接 地）共同合用一组接地体的脸和接地方式。
2、 外楼的金属部件均应做保护接地。
3、 同轴电缆的外导体和屏蔽电缆屏蔽层两端，均应和所连设备的金属外壳的表面保护良好的电气接触。
4、接地装置所用材料的材质、规格、型号、数量、重量等应符合工程设计规定，无规定必须采用铜导体，以降低高频阻抗，接地线尽量粗和短。
5、新建局站应采用联合接地装置。接地装置的位置、接地体的埋深与尺寸应符合施工设计图规定，并应尽量避免安装在腐蚀性强的地带。
6、接地体和连接线（一般为镀锌扁钢）各部件连接方法应符合规定。接地体连接线与接地体焊接牢固，焊缝处应作防腐处理。接地连接线（扁钢）在接头处的搭接长度应大于其宽度的2倍(如元钢，则为其直径的6倍以上)。
7、从接地体至机房的接地引入线应作防腐和绝缘处理。接地引入线与室内接地汇集排连接的端头处应镀锡，与接地装置连接可靠。
8、接地引入线应由地网中心部位就近引出，与机房接地汇集排连通，一般不应少于2根。地线引出处如有人孔装置，则引出线在人孔内应留有余长。每根接地引入线总长不宜超过30m。
9、接地引入线不应敷设在污水沟下，也不宜与暖气管同沟敷设。接地引入线穿越建筑物与其他可能使其受到损害处应加钢（塑料）管保护。
10、不得采用裸铝导体材料埋入地下作接地体、接地连接线和接地引入线。
11、接地汇集排安装位置应符合工程设计规定，安装端正、牢固、与接地引入线连接可靠并应有明显的标志。
12、所有交、直流配电设备的机架应从接地汇集排上引入保护接地线。交流配电屏中的中性线汇集排应与机架绝缘。严禁采用中性线作交流保护地线。
13、配线架应从接地汇集排上引入保护接地。同时配线架与机房通信机架间不应通过走线架形成电气连通。
14、所有通信设备机架应从接地汇接排上引接保护接地线。
15、机房内空调等金属设施应引接保护地线。
16、通信局（站）内设备的接地应单独与接地汇接排相连，不得在一条接地线上串几个需要接地的通信设备。
17、通信机房内接地线的布置方式，可采取辐射式或平面型。机房内所有通信设备应从接地汇集排上就近引接地线，不得通过安装加固螺栓与建筑钢筋相碰而自然形成的电气接通。
18、通信局（站）内各类需要接地的设备与接地汇集排之间的连线，其截面应根据通过的最大负荷电流确定，一般应采用有塑料外套的多股绝缘铜线，严禁使用裸导线布放。
19、通信设备直流电源工作地应从接地汇集排上引入。电缆线应走线方便、整齐、美观，与设备连线余留不宜过长，同时不应妨碍今后的维护工作。
二、地线的布放要求：
1、接地电源线布放时，应保持其平直、整齐，绑扎间隔均匀、松紧合适，塑料带扎头（或麻线扎头）应放在隐蔽处。外皮完整，中间严禁有接头和急弯处。
2、接触良好，焊接光滑,严禁虚焊、漏焊、错焊。
3、截面在10mm2以下的接地电源线可与设备直接连接，即在电源线端头制作接头圈，线头弯曲方向应与紧固螺栓、螺母的方向一致，并在导线与螺母间加装平垫片和弹簧垫片，拧紧螺母。
4、截面在10mm2以上的多股接地电源线端头应加装接线端子并镀锡，接线端子尺寸与导线线径相吻合，用压（焊）接工具压（焊）接牢固，接线端子与设备的接触部分应平整、并在接线端子与螺母间应加装平垫片和弹簧垫片，拧紧螺母。
5、接地电源线与设备端子连接时，不应使端子受到外界机械压力,以免设备端子受损。
6、较粗的接地电源线进入设备的一端应将外皮剥脱，并缠扎塑料绝缘带，各电源线缠扎长度一致。较细的电源线进入设备时在端头处可直接套上绝缘套管，套管松紧适度，长约2～3cm。塑料绝缘带和绝缘套管的颜色如上节所述，以区分各种不同的电源线。
三、接地电阻值和测试
1、各类通信局（站）的接地电阻应符合下表的规定值。

通信局（站）接地电阻值

接地电阻
(Ω)
适 用 范 围
备 注
＜1
综合楼、国际电信楼、汇接局、万门以上程控交换局、2000路以上长话局

＜3
2000门以上、10000门以下程控局、2000路以下长话局

＜5
2000门以下程控交换局、光缆端站、载波增音站、地球站、微波枢纽站、移动通信基站
对于年雷暴日小于20天地区的基站，接地电阻可小于10Ω
＜10
微波中继站、光缆中继站、小型地球站

＜20
微波无源中继站
当土壤电阻率太高时可放宽到30Ω

2、接地电阻的测量
接地装置安装完毕，在回土前，应用接地电阻测量仪测量接地电阻，作好记录，并应认真检查。雨后不宜立即测试。测量仪与辅助地线棒之间的测试连线应选用绝缘铜线，不得使用裸导线。
四、接地装置回土
1、接地装置应按隐蔽工程处理，经检验合格后再回土。
2、回土时，要分层夯实，不应将石块、乱砖、垃圾等杂物填入沟内。
