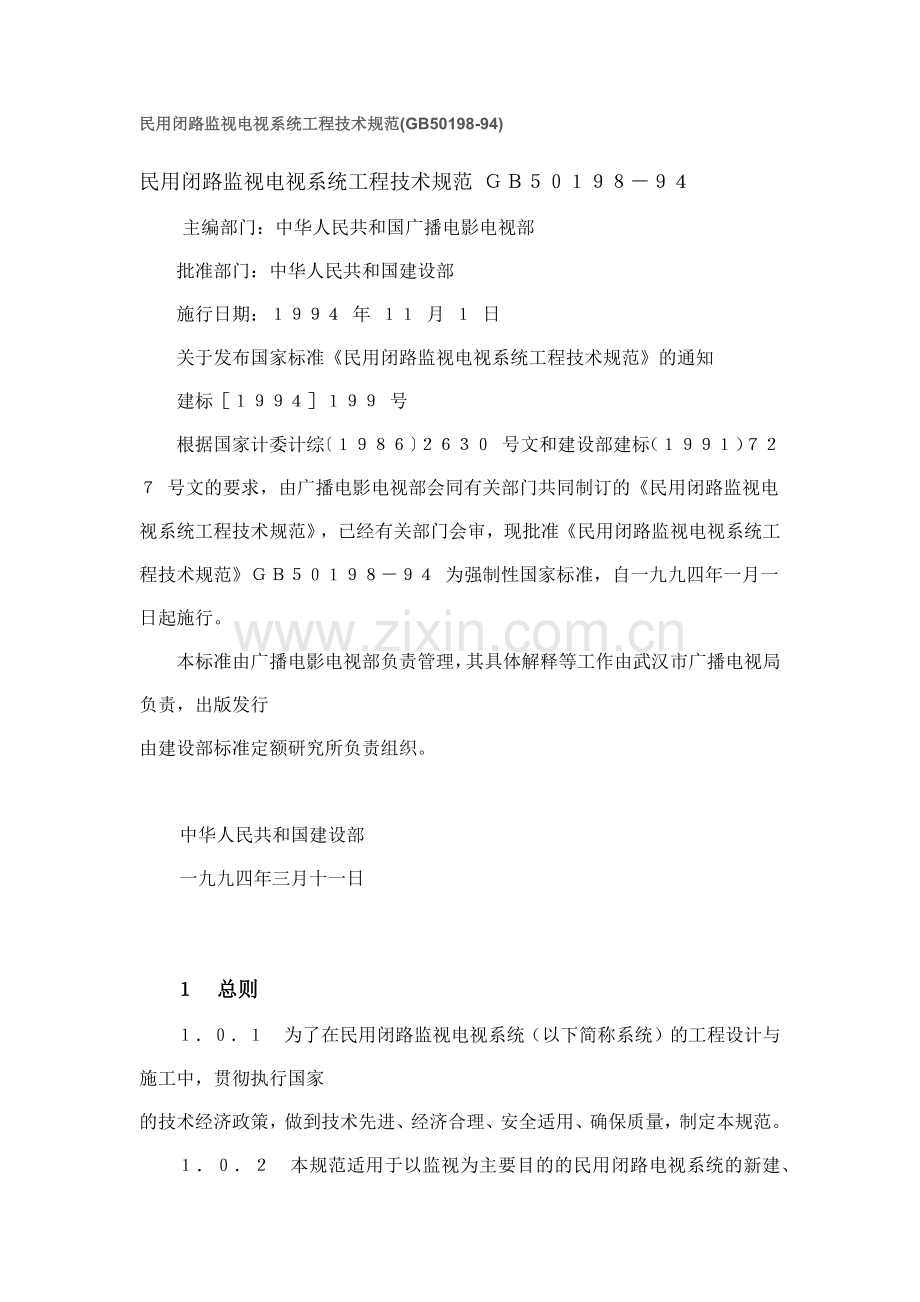

民用闭路监视电视系统工程技术规范(GB50198-94)
民用闭路监视电视系统工程技术规范 ＧＢ５０１９８－９４　
　    主编部门：中华人民共和国广播电影电视部　
　　批准部门：中华人民共和国建设部　
　　施行日期：１９９４ 年 １１ 月 １ 日　
　　关于发布国家标准《民用闭路监视电视系统工程技术规范》的通知　
　　建标［１９９４］１９９ 号　
　　根据国家计委计综〔１９８６〕２６３０ 号文和建设部建标（１９９１）７２７ 号文的要求，由广播电影电视部会同有关部门共同制订的《民用闭路监视电视系统工程技术规范》，已经有关部门会审，现批准《民用闭路监视电视系统工程技术规范》ＧＢ５０１９８－９４ 为强制性国家标准，自一九九四年一月一日起施行。　
　　本标准由广播电影电视部负责管理，其具体解释等工作由武汉市广播电视局负责，出版发行
由建设部标准定额研究所负责组织。　

       中华人民共和国建设部　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
       一九九四年三月十一日　

１　总则　

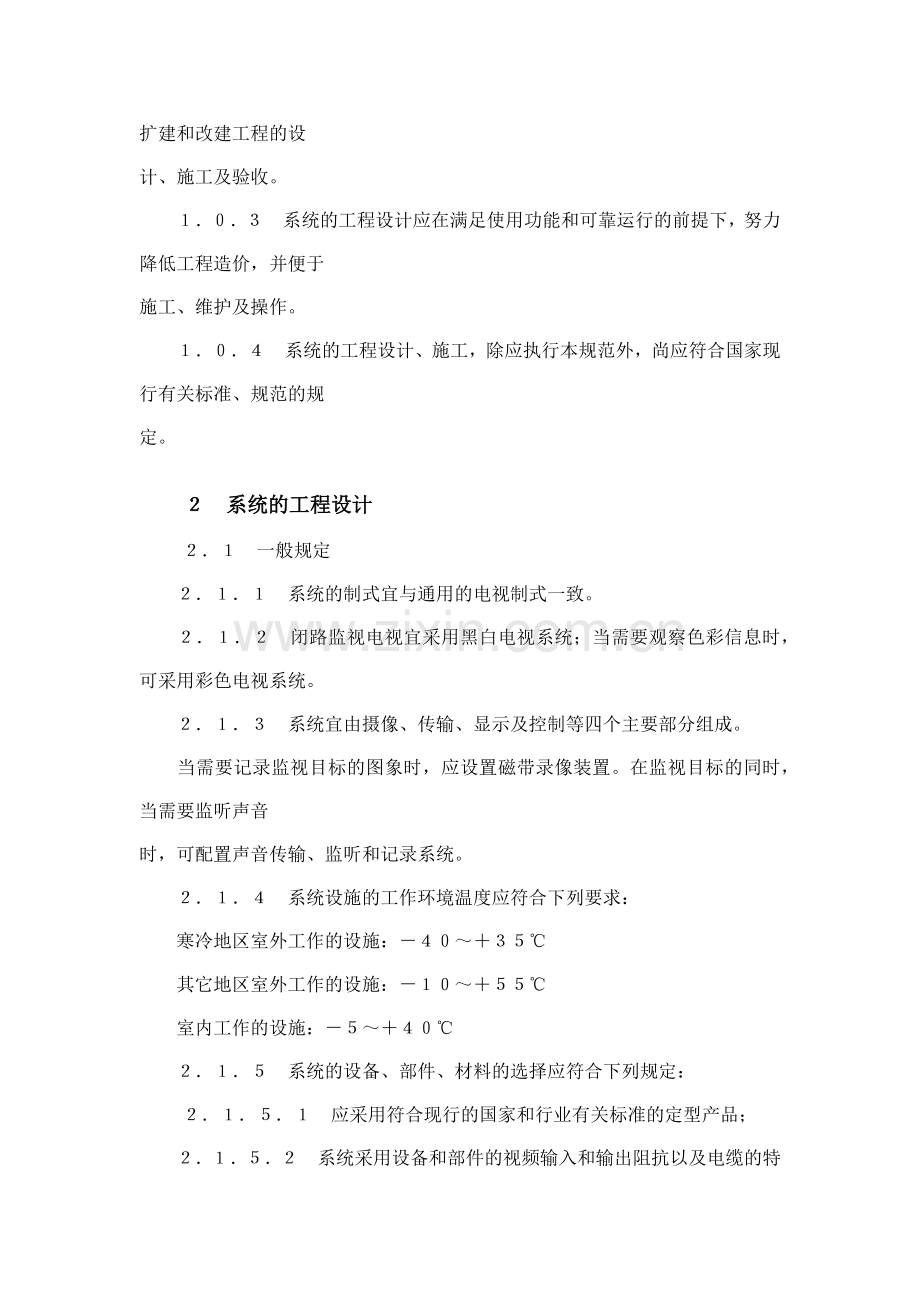

　　１．０．１　为了在民用闭路监视电视系统（以下简称系统）的工程设计与施工中，贯彻执行国家
的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。　
　　１．０．２　本规范适用于以监视为主要目的的民用闭路电视系统的新建、扩建和改建工程的设
计、施工及验收。　
　　１．０．３　系统的工程设计应在满足使用功能和可靠运行的前提下，努力降低工程造价，并便于
施工、维护及操作。　
　　１．０．４　系统的工程设计、施工，除应执行本规范外，尚应符合国家现行有关标准、规范的规
定。　
２　系统的工程设计　
　    ２．１　一般规定　
　　２．１．１　系统的制式宜与通用的电视制式一致。　
　　２．１．２　闭路监视电视宜采用黑白电视系统；当需要观察色彩信息时，可采用彩色电视系统。　
　　２．１．３　系统宜由摄像、传输、显示及控制等四个主要部分组成。　
　　当需要记录监视目标的图象时，应设置磁带录像装置。在监视目标的同时，当需要监听声音
时，可配置声音传输、监听和记录系统。　
　　２．１．４　系统设施的工作环境温度应符合下列要求：　
　　寒冷地区室外工作的设施：－４０～＋３５℃　
　　其它地区室外工作的设施：－１０～＋５５℃　
　　室内工作的设施：－５～＋４０℃　
　　２．１．５　系统的设备、部件、材料的选择应符合下列规定：　
　    ２．１．５．１　应采用符合现行的国家和行业有关标准的定型产品；　
　　２．１．５．２　系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为 ７５Ω，音
频设备的输入、输出阻抗应为高阻抗或 ６００Ω；　
　　２．１．５．３　系统选用的各种配套设备的性能及技术要求应协调一致。　
　　２．１．６　在摄像机的标准照度下，闭路监视图象质量和系统技术指标应满足下列要求：　
　　２．１．６．１　图象质量可按五级损伤制评定，图象质量不应低于 ４ 分；　
　　２．１．６．２　相对应 ４ 分图象质量的信噪比应符合表 ２．１．６－１ 的规定；　
　　信噪比（ｄＢ）　　　　　　　　　　　　　　　　　　　　　　　

　　２．１．６．３　图象水平清晰度黑白电视系统不应低于 ４００ 线，彩色电视系统不应低于 ２７０ 线；　
　　２．１．６．４　图象画面的灰度不应低于 ８ 级；　
　　２．１．６．５　系统的各路视频信号，在监视器输入端的电平值应为 １Ｖｐ—ｐ±\u65299XｄＢＶＢＳ；　
　　２．１．６．６　系统各部分信噪比指标分配应符合表 ２．１．６—２ 的规定；系统各部分信噪比指标分配（ｄｂ）　　　　　　　　

　　２．１．６．７　系统在低照度使用时，监视画面应达到可用图象，其系统信噪比不得低于 ２５ｄＢ。　
　　注：①五级损伤制评分标准应符合本规范第 ４．３．１ 条表 ４．３．１－１ 的规定。　
　　　　②ＶＢＳ 为图象信号、消隐脉冲和同步脉冲组成的全电视信号的英文缩写代号。　
　　　　③可用图象是指在监视低照度画面时，能够辨认画面物体轮廓的图象。　
　　２．１．７　系统的设计方案应根据下列因素确定：　
　　２．１．７．１　根据系统的技术和功能要求，确定系统组成及设备配置；　
　　２．１．７．２　根据建筑平面或实地勘察，确定摄像机和其它设备的设置地点；　
　　２．１．７．３　根据监视目标和环境的条件，确定摄像机类型及防护措施；　
　　２．１．７．４　根据摄像机分布及环境条件，确定传输电（光）缆的线路路由。　
　　２．２　摄像部分　
　　２．２．１　应根据监视目标的照度选择不同灵敏度的摄像机。监视目标的最低环境照度应高于摄
像机最低照度的 １０ 倍。　
　　２．２．２　摄像机镜头的选择应符合下列规定：　
　　２．２．２．１　镜头的焦距应根据视场大小和镜头与监视目标的距离确定，并按下式计算：　

视距较大时，可选用望远镜头；当需要改变监视目标的观察视角或视角范围较大时，宜选用变焦
距镜头。　
　　２．２．２．２　除硫化锑摄像管外，当监视目标照度有变化时，均应采用光圈可调镜头。　
　　２．２．２．３　当需要遥控时，可选用具有光对焦、光圈开度、变焦距的遥控镜头装置。　
　　２．２．３　摄像机可选用体积小、重量轻、便于现场安装与检修的电荷耦合器件（ＣＣＤ）型摄像
机。　
　　２．２．４　根据工作环境应选配相应的摄像机防护套。防护套可根据需要设置调温控制系统和遥
控雨刷等。　
　　２．２．５　固定摄像机在特定部位上的支承装置，可采用摄像机托架或云台。当一台摄像机需要
监视多个不同方向的场景时，应配置自动调焦装置和遥控电动云台。　
　　２．２．６　摄像机需要隐蔽时，可设置在天花板或墙壁内，镜头可采用针孔或棱镜镜头。对防盗
用的系统，可装设附加的外部传感器与系统组合，进行联动报警。　
　　２．２．７　监视水下目标的系统设备，应采用高灵敏度摄像管和密闭耐压、防水防护套，以及渗
水报警装置。　
　　２．２．８　摄像机的设置位置、摄像方向及照明条件应符合下列规定：　
　　２．２．８．１　摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备
运行和人员正常活动。安装的高度，室内宜距地面 ２．５～５ｍ；室外应距地面 ３．５～１０ｍ，并不得低于 ３．５ｍ。　
　　２．２．８．２　电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处，并应能监视电梯厢
内全景。　
　　２．２．８．３　摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，不得有遮挡
监视目标的物体。　
　　２．２．８．４　摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，
应降低监视区域的对比度。　
　　２．３　传输部分　
　　２．３．１　系统的图象信号传输方式，宜符合下列规定：　
　　２．３．１．１　传输距离较近，可采用同轴电缆传输视频基带信号的视频传输方式。　
　　当传输的黑白电视基带信号，在 ５ＭＨｚ 点的不平坦度大于 ３ｄＢ 时，宜加
电缆均衡器；当大于６ｄＢ 时，应加电缆均衡放大器。当传输的彩色电视基带信号，在 ５．５ＭＨｚ
点的不平坦度大于 ３ｄＢ时，宜加电缆均衡器；当大于 ６ｄＢ 时，应加电缆均衡放大器。　
　　２．３．１．２　传输距离较远，监视点分布范围广，或需进电缆电视网时，宜采用同轴电缆传输射
频调制信号的射频传输方式。　
　　２．３．１．３　长距离传输或需避免强电磁场干扰的传输，宜采用传输光调制信号的光缆传输方
式。当有防雷要求时，应采用无金属光缆。　
　　２．３．２　系统的控制信号可采用多芯线直接传输或将遥控信号进行数字编码用电（光）缆进行
传输。　
　　２．３．３　传输电、光缆的选择应满足下列要求：　
　　２．３．３．１　同轴电缆在满足衰减、屏蔽、弯曲、防潮性能的要求下，宜选用线径较细的同轴电
缆；　
　　２．３．３．２　光缆的选择应满足衰减、带宽、温度特性、物理特性、防潮等要求。　
　　２．３．４　光缆外护层的选择应符合下列规定：　
　　２．３．４．１　当光缆采用管道、架空敷设时，宜采用铝—聚乙烯粘结护层；　
　　２．３．４．２　当光缆采用直埋时，宜采用充油膏铝塑粘结加铠装聚乙烯外护套；　
　　２．３．４．３　当光缆在室内敷设时，宜采用聚氯乙烯外护套，或其它的塑料阻燃护套。当采用聚
乙烯护套时，应采取有效的防火措施；　
　　２．３．４．４　当光缆在水下敷设时，应采用铝塑粘结（或铝套、铅套、钢套）钢丝铠装聚乙烯外
护套；　
　　２．３．４．５　无金属的光缆线路，应采用聚乙烯外护套或纤维增强塑料护层。　
　　２．３．５　解码箱、光部件在室外使用时，应具有良好的密闭防水结构。光缆接头应设接头护套，
并应采取防水、防潮、防腐蚀措施。　
　　２．３．６　传输线路路由设计，应满足下列要求：　
　　２．３．６．１　路由应短捷、安全可靠、施工维护方便；　
　　２．３．６．２　应避开恶劣环境条件或易使管线损伤的地段；　
　　２．３．６．３　与其它管线等障碍物不宜交叉跨越。　
　　２．３．７　室外传输线路的敷设，应符合下列要求：　
　　２．３．７．１　当采用通信管道（含隧道、槽道）敷设时，不宜与通信电缆共管孔；　
　　２．３．７．２　当电缆与其它线路共沟（隧道）敷设时，其最小间距应符合表 ２．３．７－１ 的规定；　
　　电缆与其它线路共沟（隧道）的最小距离（ｍ）　　　　　

　　２．３．７．３　当采用架空电缆与其它线路共杆架设时，其两线间最小垂直间距应符合表 ２．３．７－２ 的规定；　
　　电缆与其它线路共杆架设的最小垂直距离（ｍ）　　　　　

　　２．３．７．４　线路在城市效区、乡村敷设时，可采用直埋敷设方式；　
　　２．３．７．５　当线路敷设经过建筑物时，可采用沿墙敷设方式；　
　　２．３．７．６　当线路跨越河流时，应采用桥上管道或槽道敷设方式，当没有桥梁时，可采用架空
敷设方式或水下敷设方式。　
　　２．３．８　室内传输线路敷设方式的选择，应符合下列要求：　
　　２．３．８．１　无机械损伤的建筑物内的电（光）缆线路，或扩建、改建工程，可采用沿墙明敷方
式；　
　　２．３．８．２　在要求管线隐蔽或新建的建筑物内可用暗管敷设方式；　
　　２．３．８．３　对下列情况可采用明管配线：　
　　（１）易受外界损伤；　
　　（２）在线路路由上，其它管线和障碍物较多，不宜明敷的线路；　
　　（３）在易受电磁干扰或易燃易爆等危险场所；　
　　２．３．８．４　电缆与电力线平行或交叉敷设时，其间距不得小于 ０．３ｍ；与通讯线平行或交叉敷
设时，其间距不得小于 ０．１ｍ。　
　　２．３．９　同轴电缆宜采取穿管暗敷或线槽的敷设方式。当线路附近有强电磁场干扰时，电缆应
在金属管内穿过，并埋入地下。当必须采取架空敷设时，应采取防干扰措施。　
　　２．３．１０　线路敷设应符合现行国家标准《工业企业通信设计规范》的规定。　
　　２．４　监控室　
　　２．４．１　根据系统大小，宜设置监控点或监控室。监控室的设计应符合下列规定：　
　　２．４．１．１　监控室宜设置在环境噪声较小的场所；　
　　２．４．１．２　监控室的使用面积应根据设备容量确定，宜为 １２～５０ ㎡；　
　　２．４．１．３　监控室的地面应光滑、平整、不起尘。门的宽度不应小于 ０．９ｍ，高度不应小于 ２．１ｍ；　
　　２．４．１．４　监控室内的温度宜为 １６～３０℃，相对湿度宜为 ３０％～７５％；　
　　２．４．１．５　监控室内的电缆、控制线的敷设宜设置地槽；当属改建工程或监控室不宜设置地槽
时，也可敷设在电缆架槽、电缆走道、墙上槽板内，或采用活动地板；　
　　２．４．１．６　根据机柜、控制台等设备的相应位置，应设置电缆槽和进线孔，槽的高度和宽度应
满足敷设电缆的容量和电缆弯曲半径的要求；　
　　２．４．１．７　监控室内设备的排列，应便于维护与操作，并应满足安全、消防的规定要求。　
　　２．４．２　监控室根据需要宜具备下列基本功能：　
　　２．４．２．１　能提供系统设备所需的电源；　
　　２．４．２．２　监视和记录；　
　　２．４．２．３　输出各种遥控信号；　
　　２．４．２．４　接收各种报警信号；　
　　２．４．２．５　同时输入输出多路视频信号，并对视频信号进行切换；　
　　２．４．２．６　时间、编码等字符显示；　
　　２．４．２．７　内外通信联络。　
　　２．４．３　当电梯厢内安装摄像机时，应在监控室内配置楼层指示器显示电梯运行情况。　
　　２．４．４　监视器的选择宜符合下列规定：　
　　２．４．４．１　宜采用 ２３～５１ｃｍ 记屏幕的监视器；　
　　２．４．４．２　在射频传输方式中，可采用电视接收机作监视器；　
　　２．４．４．３　有特殊要求时，可采用大屏幕监视器或投影电视。　
　　２．４．５　录像机的选择应符合下列规定：　
　　２．４．５．１　在同一系统中，录像机的制式和磁带规格宜一致；　
　　２．４．５．２　录像机输入、输出信号，视、音频指标均应与整个系统的技术指标相适应；　
　　２．４．５．３　当长时间记录监视画面时，可采用长时间记录的录像机。　
　　２．４．６　对几台摄像机的信号进行频繁切换并需录像的系统，宜采用主从同步方式或外同步方
式稳定信号。　
　　２．４．７　用于保安的闭路监视电视系统应留有接口和安全报警装置联动，当需要时可选用图象
探测装置报警。　
　　２．４．８　监控室距监视场所较近时，对各控制点宜采用直接控制方式；当距控制点较远或控制
点较多时，可采用间接控制或脉冲编码的微机控制方式。　
　　２．４．９　系统的运行控制和功能操作宜在控制台上进行，其操作部分应方便、灵活、可靠。控
制台装机容量应根据工程需要留有扩展余地。　
　　２．４．１０　放置显示、测试、记录等设备的机架尺寸，应符合现行国家标准《面板、架和柜的
基本尺寸系列》的规定。　
　　２．４．１１　控制台布局、尺寸和台面及座椅的高度应符合现行国家标准《电子设备控制台的布
局、型式和基本尺寸》的规定。　
　　２．４．１２　控制台正面与墙的净距不应小于 １．２ｍ；侧面与墙或其它设备的净距，在主要走道不
应小于 １．５ｍ，次要走道不应小于 ０．８ｍ。　
　　２．４．１３　机架背面和侧面距离墙的净距不应小于 ０．８ｍ。　
        ２．５　供电、接地与安全防护　
　　２．５．１　系统的供电电源应采用 ２２０Ｖ、５０Ｈｚ 的单相交流电源，并应配置专门的配电箱。当电
压波动超出＋５％～－１０％范围时，应设稳压电源装置。稳压装置的标称功率不得小于系统使用功率
的 １．５ 倍。　
　　２．５．２　摄像机宜由监控室引专线经隔离变压器统一供电；远端摄像机可就近供电，但设备应
设置电源开关、熔断器和稳压等保护装置。　
　　２．５．３　系统的接地，宜采用一点接地方式。接地母线应采用铜质线。接地线不得形成封闭回路，
不得与强电的电网零线短接或混接。　
　　２．５．４　系统采用专用接地装置时，其接地电阻不得大于 ４Ω；采用综合接地网时，其接地电
阻不得大于 １Ω。　
　　２．５．５　光缆传输系统中，各监控点的光端机外壳应接地，且宜与分监控点统一联接接地。光
缆加强芯、架空光缆接续护套应接地。　
　　２．５．６　架空电缆吊线的两端和架空电缆线路中的金属管道应接地。　
　　２．５．７　进入监控室的架空电缆入室端和摄像机装于旷野、塔顶或高于附近建筑物的电缆端，
应设置避雷保护装置。　
　　２．５．８　防雷接地装置宜与电气设备接地装置和埋地金属管道相连，当不相连时，两者间的距
离不宜小于 ２０ｍ。　
　　２．５．９　不得直接在两建筑物屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷保护区以内，并
不得妨碍车辆的运行。　
　　２．５．１０　系统的防雷接地与安全防护设计应符合现行国家标准《工业企业通信接地设计规
范》、《建筑物防雷设计规范》和《３０ＭＨｚ～１ＧＨｚ 声音和电视信号的电缆分配系统》的规定。　
　　３　系统的工程施工　
　　３．１　一般规定　
　　３．１．１　系统的工程施工应满足下列条件：　
　　３．１．１．１　设计文件和施工图纸齐全，并已会审和批准；　
　　３．１．１．２　施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质
量标准；　
　　３．１．１．３　设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段施工的要求；　
　　３．１．１．４　备有施工中的通讯联络工具。　
　　３．１．２　系统的工程施工前应对建筑物有关情况进行检查，符合下列条件方可施工。　
　　３．１．２．１　室内装修完毕；　
　　３．１．２．２　地面、墙面的预留孔洞、地槽和预埋件等应符合设计要求；　
　　３．１．２．３　施工区域内能保证施工用电。　
　　３．１．３　施工前应对下列情况进行调查：　
　　３．１．３．１　施工区域内建筑物的现场情况和预留管道情况；　
　　３．１．３．２　使用道路及占用道路（包括横跨道路）情况；　
　　３．１．３．３　允许同杆架设的杆路及自立杆杆路的情况；　
　　３．１．３．４　敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志；　
　　３．１．３．５　当施工现场有影响施工的各种障碍物时，应提前清除。　
　　３．１．４　施工前应对系统使用的材料、部件和设备按下列要求进行检查：　
　　３．１．４．１　按照施工材料表对材料进行清点、分类；　
　　３．１．４．２　各种部件、设备的规格、型号和数量应符合设计要求；　
　　３．１．４．３　产品外观应完整，无损伤和任何变形；　
　　３．１．４．４　有源设备均应通电检查各项功能。　
　　３．１．５　施工中，应做好隐蔽工程的随工验收，并做好记录。　
　　３．２　摄像机的安装　
　　３．２．１　摄像机安装前应按下列要求进行检查：　
　　３．２．１．１　将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装：　
　　３．２．１．２　检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向；　
　　３．２．１．３　检查摄像机防护套的雨刷动作；　
　　３．２．１．４　检查摄像机在防护套内紧固情况；　
　　３．２．１．５　检查摄像机座与支架或云台的安装尺寸。　
　　３．２．２　在搬动、架设摄像机过程中，不得打开镜头盖。　
        ３．２．３　在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。　
　　３．２．４　摄像装置的安装应牢靠、稳固。　
　　３．２．５　从摄像机引出的电缆宜留有 １ｍ 的余量，不得影响摄像机的转动。摄像机的电缆和电
源线均应固定，并不得用插头承受电缆的自重。　
　　３．２．６　先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖
范围和图象质量，符合要求后方可固定。　
　　３．３　线路的敷设　
　　３．３．１　电缆的敷设应符合下列要求：　
　　３．３．１．１　电缆的弯曲半径应大于电缆直径的 １５ 倍；　
　　３．３．１．２　电源线宜与信号线、控制线分开敷设；　
　　３．３．１．３　室外设备连接电缆时，宜从设备的下部进线；　
　　３．３．１．４　电缆长度应逐盘核对，并根据设计图上各段线路的长度来选配电缆。宜避免电缆的
接续；当电缆接续时应采用专用接插件。　
　　３．３．２　架设架空电缆时，宜将电缆吊线固定在电杆上，再用电缆挂钩把电缆卡挂在吊线上；
挂钩的间距宜为 ０．５～０．６ｍ。根据气候条件，每一杆档应留出余兜。　
　　３．３．３　墙壁电缆的敷设，沿室外墙面宜采用吊挂方式；室内墙面宜采用卡子方式。墙壁电缆
当沿墙角转弯时，应在墙角处设转角墙担。电缆卡子的间距在水平路径上宜为 ０．６ｍ；在垂直路
径上宜为 １ｍ。　
　　３．３．４　直埋电缆的埋深不得小于 ０．８ｍ，并应埋在冻土层以下；紧靠电缆处应用沙或细土覆
盖，其厚度应大于 ０．１ｍ，且上压一层砖石保护。通过交通要道时，应穿钢管保护。电缆应采用
具有铠装的直埋电缆，不得用非直埋式电缆作直接埋地敷设。转弯地段的电缆，地 面上应有电缆
标志。　
　　３．３．５　敷设管道电缆，应符合下列要求：　
　　３．３．５．１　敷设管道线之前应先清刷管孔；　
　　３．３．５．２　管孔内预设一根镀锌铁线；　
　　３．３．５．３　穿放电缆时宜涂抹黄油或滑石粉；　
　　３．３．５．４　管口与电缆间应衬垫铅皮，铅皮应包在管口上；　
　　３．３．５．５　进入管孔的电缆应保持平直，并应采取防潮、防腐蚀、防鼠等处理措施。　
　　３．３．６　管道电缆或直埋电缆在引出地面时，均应采用钢管保护。钢管伸出地面不宜小于
２．５ｍ；埋入地下宜为 ０．３～０．５ｍ。　
　　３．３．７　光缆的敷设应符合下列规定：　
　　３．３．７．１　敷设光缆前，应对光纤进行检查；光纤应无断点，其衰耗值应符合设计要求。　
　　３．３．７．２　核对光缆的长度，并应根据施工图的敷设长度来选配光缆。配盘时应使接头避开河
沟、交通要道和其它障碍物；架空光缆的接头应设在杆旁 １ｍ 以内。　
　　３．３．７．３　敷设光缆时，其弯曲半径不应小于光缆外径的 ２０ 倍。光缆的牵引端头应作好技术
处理；可采用牵引力自动控制性能的牵引机进行牵引。牵引力应加于加强芯上，其牵引力不应超
过 １５０ｋｇ；牵引速度宜为 １０ｍ／ｍｉｎ；一次牵引的直线长度不宜超过 １ｋｍ。　
　　３．３．７．４　光缆接头的预留长度不应小于 ８ｍ。　
　　３．３．７．５　光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。确认没有损伤
时，再进行接续。　
　　３．３．８　架空光缆应在杆下设置伸缩余兜，其数量应根据所在冰凌负荷区级别确定，对重负荷
区宜每杆设一个；中负荷区 ２～３ 根杆宜设一个；轻负荷区可不设，但中间不得绷紧。光缆余兜
的宽度宜为 １．５２～２ｍ；深度宜为 ０．２～０．２５ｍ（图 ３．３．８）。光缆架设完毕，
应将余缆端头用塑料胶带包扎，盘成圈置于光缆预留盒中；预留盒应固定在杆上。地下光缆引上电杆，
必须采用钢管保护（图 ３．３．８）。　　

　　３．３．９　在桥上敷设光缆时，宜采用牵引机终点牵引和中间人工辅助牵引。光缆在电缆槽内敷
设不应过紧；当遇桥身伸缩接口处时应作 ３～５ 个“Ｓ”弯，并每处宜预留 ０．５ｍ。当穿越铁路桥
面时，应外加金属管保护。光缆经垂直走道时，应固定在支持物上。　
　 　 ３．３．１０　管道光缆敷设时，无接头的光缆在直道上敷设应由人工逐个人孔同步牵引。预先作
好接头的光缆，其接头部分不得在管道内穿行；光缆端头应用塑料胶带包好，并盘成圈放置在托
架高处。　
　　３．３．１１　光缆的接续应由受过专门训练的人员操作，接续时应采用光功率计或其它仪器进行
监视，使接续损耗达到最小；接续后应做好接续保护，并安装好光缆接头护套。　
　　３．３．１２　光缆敷设后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减
特性曲线。　
　　３．３．１３　在光缆的接续点和终端应作永久性标志。　
　　３．４　监控室　
　　３．４．１　机架安装应符合下列规定：　
　　３．４．１．１　机架安装位置应符合设计要求，当有困难时可根据电缆地槽和接线盒位置作适当调
整；　
　　３．４．１．２　机架的底座应与地面固定；　
　　３．４．１．３　机架安装应竖直平稳，垂直偏差不得超过 １‰；　
　　３．４．１．４　几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于
３ｍｍ；两个机架中间缝隙不得大于 ３ｍｍ。对于相互有一定间隔而排成一列的设备，其面板前后偏
差不得大于 ５ｍｍ；　
　　３．４．１．５　机架内的设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内的设
备应牢固、端正；　
　　３．４．１．６　机架上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。　
　　３．４．２　控制台安装应符合下列规定：　
　　３．４．２．１　控制台位置应符合设计要求；　
　　３．４．２．２　控制台应安放竖直，台面水平；　
　　３．４．２．３　附件完整，无损伤，螺丝紧固，台面整洁无划痕；　
　　３．４．２．４　台内接插件和设备接触应可靠，安装应牢固；内部接线应符合设计要求，无扭曲脱
落现象。　
　　３．４．３　监控室内，电缆的敷设应符合下列要求；　
　　３．４．３．１　采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆顺着所盘方向理直，
按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求。电缆离开机架和控制台时，应在
距起弯点 １０ｍｍ 处成捆空绑，根据电缆的数量应每隔 １００～２００ｍｍ 空绑一次。　
        ３．４．３．２　采用架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机架上方引入，在引
入机架时，应成捆绑扎。　
　　３．４．３．３　采用电缆走道时，电缆应从机架上方引入，并应在每个梯铁上进行绑扎。　
　　３．４．３．４　采用活动地板时，电缆在地板下可灵活布放，并应顺直无扭绞；在引入机架和控制
台处还应成捆绑扎。　
　　３．４．４　在敷设的电缆两端应留适度余量，并标示明显的永久性标记。　
　　３．４．５　各种电缆和控制线插头的装设应符合产品生产厂的要求。　
　　３．４．６　引入、引出房屋的电（光）缆，在出入口处应加装防水罩。向上引入、引出的电（光）
缆，在出入口处还应做滴水弯，其弯度不得小于电（光）缆的最小弯曲半径。电（光）缆沿墙上
下引入、引出时应设支持物。电（光）缆应固定（绑扎）在支持物上，支持物的间隔距离不宜大
于 １ｍ。　
　　３．４．７　监控室内光缆的敷设，在电缆走道上时，光端机上的光缆宜预留 １０ｍ；余缆盘成圈后
应妥善放置。光缆至光端机的光纤连接器的耦合工艺，应严格按有关要求进行。　
　　３．４．８　监视器的安装应符合下列要求：　
　　３．４．８．１　监视器可装设在固定的机架和柜上，也可装设在控制台操作柜上。当装在柜内时，
应采取通风散热措施；　
　　３．４．８．２　监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光时，应加遮光罩遮
挡；　
　　３．４．８．３　监视器的外部可调节部分，应暴露在便于操作的位置，并可加保护盖。　
　　３．５　供电与接地　
　　３．５．１　摄像机宜采用集中供电；当供电线与控制线合用多芯线时，多芯线与电缆可一起敷设。　
　　３．５．２　所有接地极的接地电阻应进行测量；经测量达不到设计要求时，应在接地极回填土中
加入无腐蚀性长效降阻剂；当仍达不到要求时，应经过设计单位的同意，采取更换接地装置的措
施。　
　　３．５．３　监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规定：　
　　３．５．３．１　接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光滑无毛刺，绝缘线
的绝缘层不得有老化龟裂现象；　
　　３．５．３．２　接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得
有歪斜、弯曲。母线与机架或机顶的连接应牢固端正；　
　　３．５．３．３　电缆走道上的铜带母线可采用螺丝固定；电缆走道上的铜绞线母线，应绑扎在横档
上。　
　　３．５．４　系统的工程防雷接地安装，应严格按设计要求施工。接地安装应配合土建施工同时进
行。　
　 ４　系统的工程验收　
　　４．１　一般规定　
　　４．１．１　系统的工程验收应由工程的设计、施工、建设单位和本地区的系统管理部门的代表组
成验收小组，按竣工图进行。验收对应做好记录，签署验收证书，并应立卷、归档。　
　　４．１．２　各工程项目验收合格后，方可交付使用。当验收不合格时，应由设计、施工单位返修
直到合格后，再行验收。　
　　４．１．３　系统的工程验收应包括下列内容：　
　　４．１．３．１　系统工程的施工质量；　
　　４．１．３．２　系统质量的主观评价；　
　　４．１．３．３　系统质量的客观测试；　
　　４．１．３．４　图纸、资料的移交。　
　　４．２　系统的工程施工质量　
　　４．２．１　系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合表 ４．２．１ 的规定。　
　　施工质量检查项目和内容　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　４．２．２　建设单位应对隐蔽工程进行随工验收，凡经过检验合格的办理验收签证，在进行竣工
验收时，可不再进行检验。　
　　４．３　系统的质量主观评价　
　　４．３．１　系统的质量主观评价应符合下列规定：　
　    ４．３．１．１　图象质量的主观评价可采用五级损伤制评定；五级损伤制评分分级应符合表 ４．３．１－１ 的规定。　
　　五级损伤制评分分级　　　                                     　　　　　　　　　　　　　　　　　　

　　４．３．２　系统质量的主观评价方法和要求应符合下列规定：　
　　４．３．２．１　主观评价应在摄像机标准照度下进行。　
　　４．３．２．２　主观评价应采用符合国家标准的监视器．黑白电视监视器的水平清晰度应高于 ４００
线；彩色电视监视器的水平清晰度应高于 ２７０ 线。　
　　４．３．２．３　观看距离应为荧光屏面高度的 ６ 倍，光线柔和。　
　　４．３．２．４　评价人员不应少于五名，并应包括专业人员和非专业人员。评价人员应独立评价打
分，取算术平均值为评价结果。　
　　４．３．３　各主观评价项目的得分值均不应低于 ４ 分。　
　　４．４　系统的质量客观测试　
　　４．４．１　系统的质量客观测试应在摄像机标准照度下进行，测试所用的仪器应有计量合格证
书。　
　　４．４．２　系统清晰度、灰度可用综合测试卡进行抽测，抽查数不宜小于 １０％，其指标应符合本
规范第 ２．１．６ 条的规定。　
　　４．４．３　当对主观评价的分级有争议时，可用仪器对系统的随机信噪比及各种信号的干扰进行
测试，其指标应符合本规范表 ２．１．６－１ 的规定。　
　　４．４．４　对系统的各项功能应进行检测，其功能指标应符合设计要求。功能检测表格宜符合表
４．４．４ 的规定。　
　　功能检测表,表 ４．４．４　

　　４．５　竣工验收文件　
　　４．５．１　在系统的工程竣工验收前，施工单位应按下列内容编制竣工验收文件一式三份交建设
单位，其中一份由建设单位签收盖章后，退还施工单位存档。　
　　４．５．１．１　工程说明；　
　　４．５．１．２　综合系统图；　
　　４．５．１．３　线槽、管道布线图；　
　　４．５．１．４　设备配置图；　
　　４．５．１．５　设备连接系统图；　
　　４．５．１．６　设备概要说明书；　
　　４．５．１．７　设备器材一览表；　
　　４．５．１．８　主观评价表　
　　４．５．１．９　客观测试表；　
　　４．５．１．１０　施工质量验收记录。　
　　４．５．２　竣工验收文件应保证质量，做到内容齐全，标记详细，缮写清楚，数据准确，互相对
应。　
　　４．５．３　系统工程验收合格后，验收小组应签署验收证书。验收证书的格式宜符合本规范附录
Ａ 的规定。　
　　附录 Ａ　系统工程验收证书　
　　闭路监视电视系统工程验收证书　　　　　　　　　　　　　　　　　　　　　　　　　　
表 Ａ　

　　附录 Ｂ　本规范用词说明　

　　Ｂ．０．１　为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：　
　　（１）表示很严格，非这样做不可的：　
　　正面词采用“必须”；　
　　反面词采用“严禁”。　
　　（２）表示严格，在正常情况下均应这样做的：　
　　正面词采用“应”；　
　　反面词采用“不应”或“不得”。　
　　（３）表示允许稍有选择，在条件许可时首先应这样做的：　
　　正面词采用“宜”或“可”；　
　　反面词采用“不宜”。　
　　Ｂ．０．２　条文中指定应按其它有关标准、规范执行时，写法为“应符合……的规定”或“应
按……执行”。
　附加说明　
　　本规范主编单位、参加单位和主要起草人名单　
　　主编单位：武汉市广播电视局　
　　参加单位：中南建筑设计院　
　　主要起草人：米新英、吴英民、郑经娣
