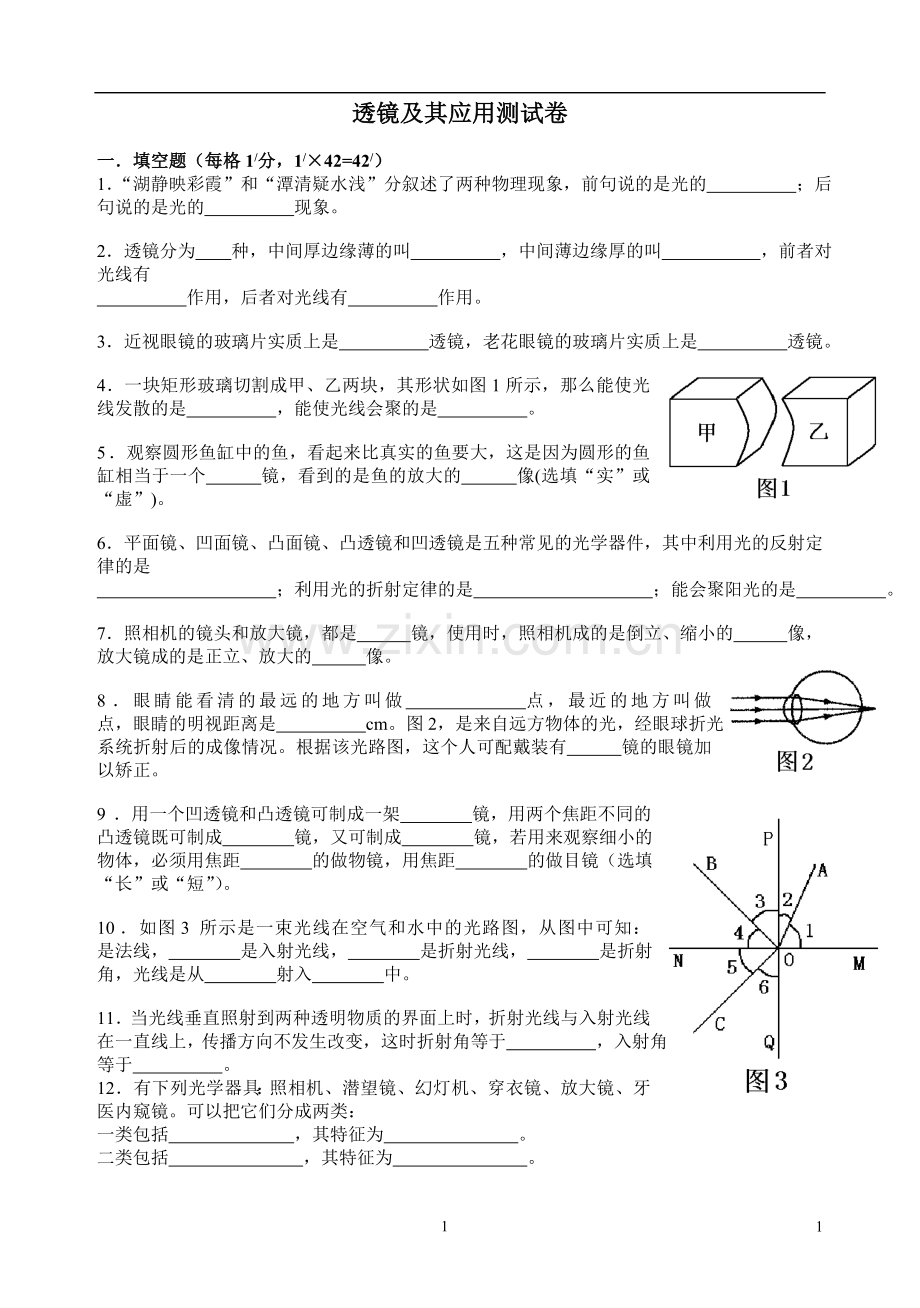

透镜及其应用测试卷

一．填空题（每格1/分，1/×42=42/）
1．“湖静映彩霞”和“潭清疑水浅”分叙述了两种物理现象，前句说的是光的 ；后句说的是光的 现象。

2．透镜分为 种，中间厚边缘薄的叫 ，中间薄边缘厚的叫 ，前者对光线有
作用，后者对光线有 作用。

3．近视眼镜的玻璃片实质上是 透镜，老花眼镜的玻璃片实质上是 透镜。

4．一块矩形玻璃切割成甲、乙两块，其形状如图1所示，那么能使光线发散的是 ，能使光线会聚的是 。

5．观察圆形鱼缸中的鱼，看起来比真实的鱼要大，这是因为圆形的鱼缸相当于一个 镜，看到的是鱼的放大的 像(选填“实”或“虚”)。

6．平面镜、凹面镜、凸面镜、凸透镜和凹透镜是五种常见的光学器件，其中利用光的反射定律的是
；利用光的折射定律的是 ；能会聚阳光的是 。

7．照相机的镜头和放大镜，都是 镜，使用时，照相机成的是倒立、缩小的 像，放大镜成的是正立、放大的 像。

8．眼睛能看清的最远的地方叫做 点，最近的地方叫做 点，眼睛的明视距离是 cm。图2，是来自远方物体的光，经眼球折光系统折射后的成像情况。根据该光路图，这个人可配戴装有 镜的眼镜加以矫正。

9．用一个凹透镜和凸透镜可制成一架 镜，用两个焦距不同的凸透镜既可制成 镜，又可制成 镜，若用来观察细小的物体，必须用焦距 的做物镜，用焦距 的做目镜（选填“长”或“短”）。

10．如图3所示是一束光线在空气和水中的光路图，从图中可知： 是法线， 是入射光线， 是折射光线， 是折射角，光线是从 射入 中。

11．当光线垂直照射到两种透明物质的界面上时，折射光线与入射光线在一直线上，传播方向不发生改变，这时折射角等于 ，入射角等于 。
12．有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜。可以把它们分成两类：
一类包括 ，其特征为 。
二类包括 ，其特征为 。

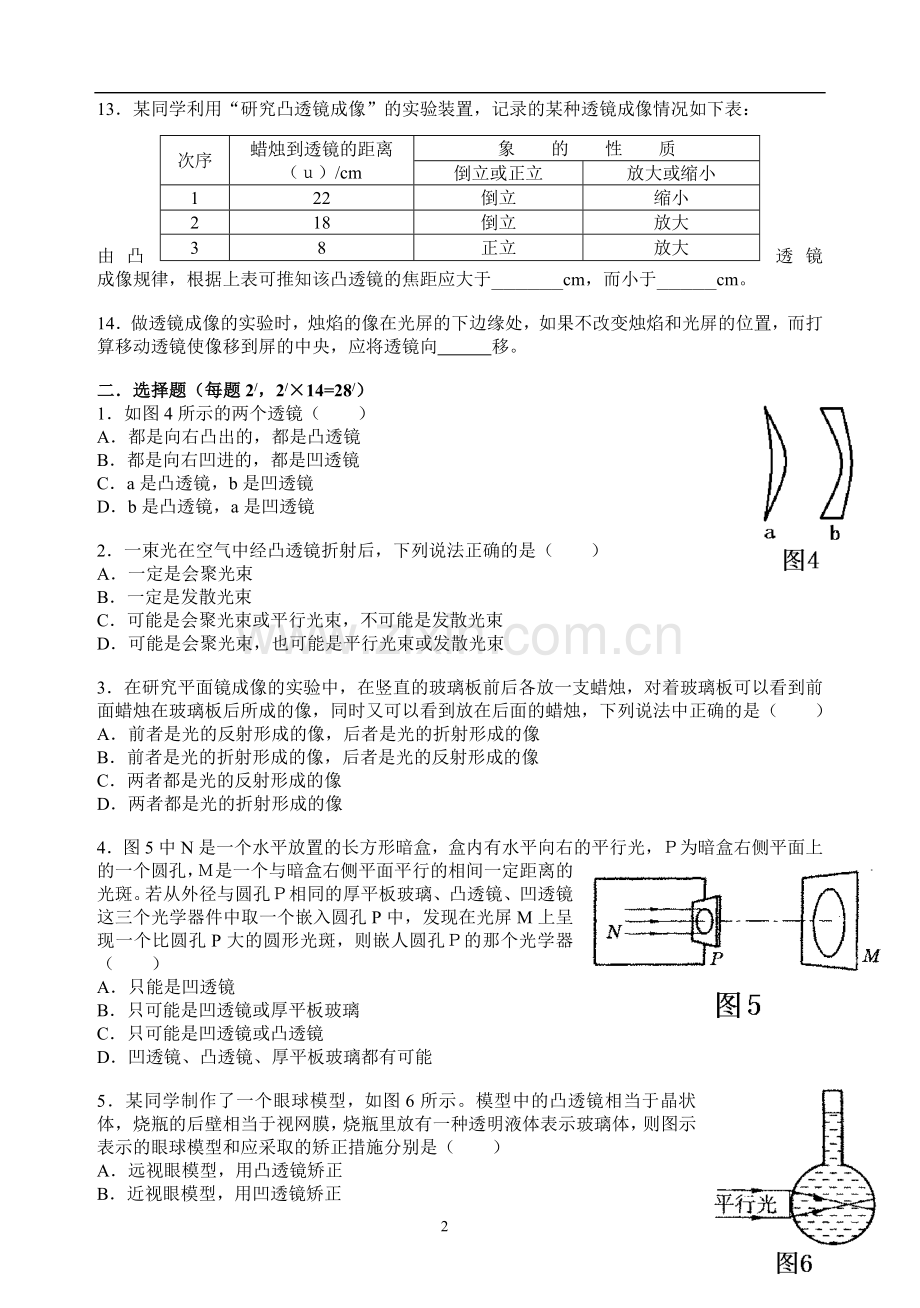

13．某同学利用“研究凸透镜成像”的实验装置，记录的某种透镜成像情况如下表：
次序
蜡烛到透镜的距离
（ｕ）/cm
象　　的　　性　　质
倒立或正立
放大或缩小
1
22
倒立
缩小
2
18
倒立
放大
3
8
正立
放大

由凸透镜成像规律，根据上表可推知该凸透镜的焦距应大于　　　　　　cm，而小于　　　　　cm。

14．做透镜成像的实验时，烛焰的像在光屏的下边缘处，如果不改变烛焰和光屏的位置，而打算移动透镜使像移到屏的中央，应将透镜向 移。

二．选择题（每题2/，2/×14=28/）
1．如图4所示的两个透镜（ ）
A．都是向右凸出的，都是凸透镜
B．都是向右凹进的，都是凹透镜
C．a是凸透镜，b是凹透镜
D．b是凸透镜，a是凹透镜

2．一束光在空气中经凸透镜折射后，下列说法正确的是（ ）
A．一定是会聚光束
B．一定是发散光束
C．可能是会聚光束或平行光束，不可能是发散光束
D．可能是会聚光束，也可能是平行光束或发散光束

3．在研究平面镜成像的实验中，在竖直的玻璃板前后各放一支蜡烛，对着玻璃板可以看到前面蜡烛在玻璃板后所成的像，同时又可以看到放在后面的蜡烛，下列说法中正确的是（ ）
A．前者是光的反射形成的像，后者是光的折射形成的像
B．前者是光的折射形成的像，后者是光的反射形成的像
C．两者都是光的反射形成的像
D．两者都是光的折射形成的像

4．图5中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，Ｐ为暗盒右侧平面上的一个圆孔，Ｍ是一个与暗盒右侧平面平行的相间一定距离的光斑。若从外径与圆孔Ｐ相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大的圆形光斑，则嵌人圆孔Ｐ的那个光学器（ ）
A．只能是凹透镜
B．只可能是凹透镜或厚平板玻璃
C．只可能是凹透镜或凸透镜
D．凹透镜、凸透镜、厚平板玻璃都有可能

5．某同学制作了一个眼球模型，如图6所示。模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）
A．远视眼模型，用凸透镜矫正
B．近视眼模型，用凹透镜矫正
C．近视眼模型，用凸透镜矫正
D．远视眼模型，用凹透镜矫正

6．家庭防盗门上的猫眼，可以让人从室内看清室外，而从室外却不能看清室内，猫眼是一块（ ）
A．厚平板玻璃
B．凸透镜
C．凹透镜
D．都可以用

7．有些年龄较大的同志在看书或看报时，需带上老花眼镜(老花眼镜的镜片是凸透镜)，而他们在看较远处的物体时 (如走路等)都要将老花眼镜摘下来，这是因为（ ）
A．不习惯
B．为了爱护眼镜
C．远处景物通过老花镜更看不清楚
D．以上说法都不对

8．报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花眼镜及妈妈的平光眼镜 (如图7所示)，则奶奶的眼镜是下列图2中的（ ）

9．如图8所示，小男孩拿着一个直径比较大的放大镜，伸直手臂观察窗外远处的物体，可以看到物体的像。小男孩观察到的是（ ）
A．正立的像
B．虚像
C．倒立的像
D．放大的像

10．关于凸透镜成像，下列说法正确的是（ ）
A．实像一定是倒立的，虚像一定是正立的
B．实像和虚像都可能是放大的或缩小的
C．成实像时，物体离凸透镜越近，像越小
D．成虚像时，物体在二倍焦距之外

11．一束光线从空气斜射入水中，如果入射角不断变大，则折射角一定（ ）
A．保持不变
B．逐渐变大
C．逐渐变小
D．无法确定

12．如图9，是一种称为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨，正确的是（ ）
A．可能是酒具有化学显影作用
B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像

13．如图10所示是教学中常用的投影器的结构示意图。下面有关投影器的四句说法中正确的是（ ）
A．螺纹透镜对灯泡发出的光有发散作用
B．透明胶片与凸透镜的距离大于2倍的焦距
C．在屏幕上可以观察到胶片上箭号的虚像
D．平面镜的作用是改变光的传播方向

14．甲、乙两只机械手表放在凸透镜的主轴上，位置如图11所示，手表的盘面正对透镜，跟主轴垂直，若从透镜的另一侧的适当位置，通过透镜观察手表，则观察到秒针旋转方向应是（ ）
A．甲表秒针逆时针方向旋转
B．乙表秒针顺时针方向旋转，跟直接对表观察看到的情况相同
C．乙表秒针顺时针方向旋转，但表盘看上去好像是绕表盘中心旋转1800一样
D．乙表秒针看起来是逆时针方向旋转的
三．作图与实验题（2/+2/+8/+2/+2/=16/）
1．图12中画出了光通过透镜前后的方向。在图(a)、(b)中填上适当类型的透镜。
2．完成光路图13。

3．在“测量凸透镜焦距”的实验中，甲学生先把光源和凸透镜的位置固定，移动光屏来找像，但他无论把屏放在何处，都不能在屏上得到清晰的像，这是由于 ；乙学生先把光源和屏固定，把凸透镜放在它们之间，但他无论怎样移动透镜位置都不能在屏上得到清晰的像，这是由于 ；丙学生先把凸透镜和光屏位置固定，但他无论把光源放在何处，都不能在屏上得到清晰的像，这是由于 ；丁学生在实验中避免了以上三位学生的问题，但在光屏上得到的是一个光源较模糊的像，且移动光屏位置还是改变不了像的质量，这是由于　　　 　　　。

4．某同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（ ）
A．成倒立缩小的像
B．成倒立放大的像
C．成正立放大的像
D．不能成像

5．某同学在做研究凸透镜成像的实验时，保持凸透镜位置不变，如图14所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置。实验后，他归纳出以下说法，其中错误的是（ ）
A．使烛焰位于a点时，屏上出现的实像最小
B．使烛焰位于c点时，屏上出现的实像最大
C．使烛焰位于a点时，成缩小的实像
D．使烛焰位于d点时，成放大的实像

四．应用与设计题（6/+2/+2/+2/+2/=14/）
1．阿斌身边有一块妈妈买的透镜，请设计多种方法分辨出这究竟是何种透镜。（每种方法1分）

次序
具 体 方 法
1

2

3

4

5

6

2．人们在日常生活、生产中，经常会遇到各种各样的安全问题。根据所给材料回答问题：
2000年11月27日（广州日报）报道，香港近郊一价值逾千万元的住宅发生罕见火警。在周围没有火源的情况下窗帘布自行起火，险些将此豪宅付之一炬。消防队员在窗帘布外向阳的窗台上发现一透明水晶球工艺品，有关专家断定此水晶球即为罪魁祸首。请你结合所学物理知识，简要分析一下起火的原因。

3．使用光学仪器时常常需要调节，下列哪些措施是正确的（ ）
A．用放大镜看地图时，为了放的大些，应将放大镜与地图之间的距离调大些
B．照相机对着某人照像时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离
C．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些
D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些

4．电影院里正在放映电影，突然，它的镜头上飞来一只大昆虫，则在屏幕上（ ）
A．将出现这只昆虫的像
B．不会出现大昆虫的像，但屏幕上有个大黑点
C．出现的画面比正常时要暗
D．出现的画面不完整，且比较暗

5．照相时，选择不同的“光圈”以控制镜头的进光面积；选择不同的快门速度，以控制镜头的进光时间。两者结合的目的是使底片受到的光照能量保持一定，光照能量过大或过少都不能得到好照片。下面的表格是某种情况下光圈与快门的几种正确组合。在“快门”一行中，“15”表示快门打开的时间是1/15S，依此类推；在“光圈”一行中，“16”表示镜头透光部分的直径等于镜头焦距的1/16，依此类推。计算光圈一行的最后一格应填的数字。

光圈
16
11
8
5.6
4
2.8

快门
15
30
60
125
250
500
1000

测试卷答案：
一、填空题：
1．反射，折射
2．两，凸透镜，凹透镜，会聚，发散
3．凹，凸
4．乙，甲
5．凸透，虚
6．平面镜、凹面镜、凸面镜；凸透镜、凹透镜；凹面镜、凸透镜
7．凸透，实，虚
8．远视，近视，25，凸透
9．伽利略望远，开普勒望远，显微镜，短，长
10．MN，CO，OA ，水，空气
11．0º，0º
12．照相机、幻灯机、放大镜；凸透镜
潜望镜、穿衣镜、牙医内窥镜；平面镜
13．9，11
14．上

二、选择题：
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
答案
C
D
A
C
B
C
C
A
C
A
B
D
D
C

三．作图与实验题：
1．略
2．略
3．光源在凸透镜的1倍焦距以内；像距过大；光屏和凸透镜间的距离小于1倍焦距；透镜或光屏不垂直于光具座
4．B
5．D

四．应用与设计题
1．略
2．水晶球类似凸透镜，对光有会聚作用。窗帘布在聚光点附近，其温度升高，当达到其燃点时会自行起火。
3．A
4．C
5．2

7
7
