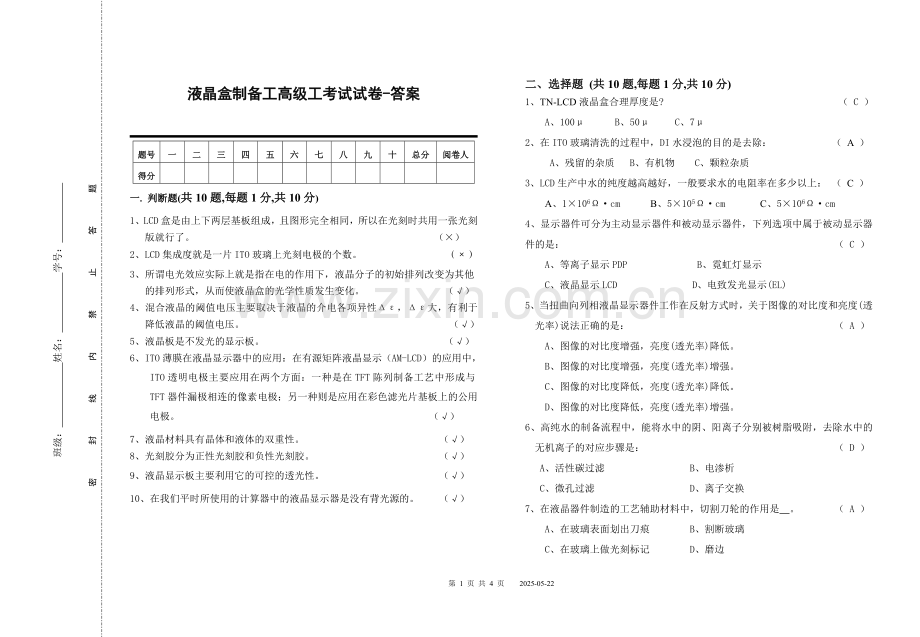

液晶盒制备工高级工考试试卷-答案

题号
一
二
三
四
五
六
七
八
九
十
总分
阅卷人
得分

一. 判断题(共10题,每题1分,共10分)
1、LCD盒是由上下两层基板组成，且图形完全相同，所以在光刻时共用一张光刻版就行了。 （×）
2、LCD集成度就是一片ITO玻璃上光刻电极的个数。 （×）
3、所谓电光效应实际上就是指在电的作用下，液晶分子的初始排列改变为其他的排列形式，从而使液晶盒的光学性质发生变化。 （√）
4、混合液晶的阈值电压主要取决于液晶的介电各项异性Δε，Δε大，有利于降低液晶的阈值电压。 （√）
5、液晶板是不发光的显示板。 （√）
6、ITO薄膜在液晶显示器中的应用：在有源矩阵液晶显示（AM-LCD）的应用中，ITO透明电极主要应用在两个方面：一种是在TFT陈列制备工艺中形成与TFT器件漏极相连的像素电极；另一种则是应用在彩色滤光片基板上的公用电极。 （√）
7、液晶材料具有晶体和液体的双重性。 （√）
8、光刻胶分为正性光刻胶和负性光刻胶。 （√）
9、液晶显示板主要利用它的可控的透光性。 （√）
10、在我们平时所使用的计算器中的液晶显示器是没有背光源的。 （√）

二、选择题 (共10题,每题1分,共10分)
1、TN-LCD液晶盒合理厚度是? （ C ）
　　 A、100μ B、50μ C、7μ
2、在ITO玻璃清洗的过程中，DI水浸泡的目的是去除： （ A ）
A、残留的杂质 B、有机物 C、颗粒杂质
3、LCD生产中水的纯度越高越好，一般要求水的电阻率在多少以上： （ C ）
A、1×106Ω·cm B、5×105Ω·cm C、5×106Ω·cm
4、显示器件可分为主动显示器件和被动显示器件，下列选项中属于被动显示器件的是： （ C ）
A、等离子显示PDP B、霓虹灯显示
C、液晶显示LCD D、电致发光显示(EL)
5、当扭曲向列相液晶显示器件工作在反射方式时，关于图像的对比度和亮度(透光率)说法正确的是： （ A ）
A、图像的对比度增强，亮度(透光率)降低。
B、图像的对比度增强，亮度(透光率)增强。
C、图像的对比度降低，亮度(透光率)降低。
D、图像的对比度降低，亮度(透光率)增强。
6、高纯水的制备流程中，能将水中的阴、阳离子分别被树脂吸附，去除水中的无机离子的对应步骤是： （ D ）
A、活性碳过滤 B、电渗析
C、微孔过滤 D、离子交换
7、在液晶器件制造的工艺辅助材料中，切割刀轮的作用是 。 （ A ）
A、在玻璃表面划出刀痕 B、割断玻璃
C、在玻璃上做光刻标记 D、磨边

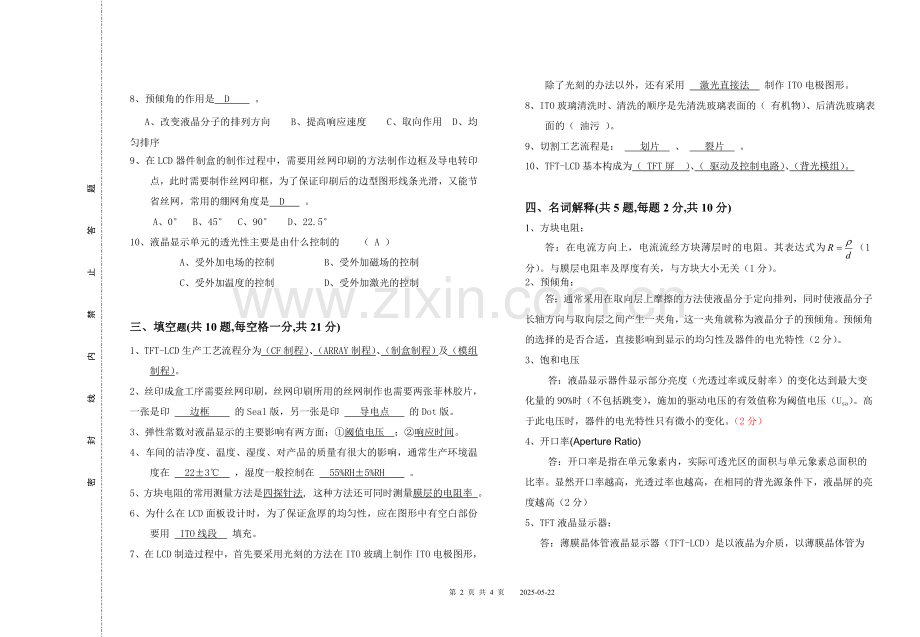

8、预倾角的作用是 D 。
A、改变液晶分子的排列方向 B、提高响应速度 C、取向作用 D、均匀排序
9、在LCD器件制盒的制作过程中，需要用丝网印刷的方法制作边框及导电转印点，此时需要制作丝网印框，为了保证印刷后的边型图形线条光滑，又能节省丝网，常用的绷网角度是 D 。
A、0° B、45° C、90° D、22.5°
10、液晶显示单元的透光性主要是由什么控制的 （ A ）
A、受外加电场的控制 B、受外加磁场的控制
C、受外加温度的控制 D、受外加激光的控制

三、填空题(共10题,每空格一分,共21分)
1、TFT-LCD生产工艺流程分为（CF制程）、（ARRAY制程）、（制盒制程）及（模组制程）。
2、丝印成盒工序需要丝网印刷，丝网印刷所用的丝网制作也需要两张菲林胶片，一张是印 边框 的Seal版，另一张是印 导电点 的Dot版。
3、弹性常数对液晶显示的主要影响有两方面；①阈值电压 ；②响应时间。
4、车间的洁净度、温度、湿度、对产品的质量有很大的影响，通常生产环境温度在 22±3℃ ，湿度一般控制在 55%RH±5%RH 。
5、方块电阻的常用测量方法是四探针法, 这种方法还可同时测量膜层的电阻率 。
6、为什么在LCD面板设计时，为了保证盒厚的均匀性，应在图形中有空白部份要用 ITO线段 填充。
7、在LCD制造过程中，首先要采用光刻的方法在ITO玻璃上制作ITO电极图形，除了光刻的办法以外，还有采用 激光直接法 制作ITO电极图形。
8、ITO玻璃清洗时、清洗的顺序是先清洗玻璃表面的（ 有机物）、后清洗玻璃表面的（ 油污 ）。
9、切割工艺流程是： 划片 、 裂片 。
10、TFT-LCD基本构成为（ TFT屏 ）、（ 驱动及控制电路）、（背光模组）。

四、名词解释(共5题,每题2分,共10分)
1、方块电阻：
答：在电流方向上，电流流经方块薄层时的电阻。其表达式为（1分）。与膜层电阻率及厚度有关，与方块大小无关（1分）。
2、预倾角：
答：通常采用在取向层上摩擦的方法使液晶分于定向排列，同时使液晶分子长轴方向与取向层之间产生一夹角，这一夹角就称为液晶分子的预倾角。预倾角的选择的是否合适，直接影响到显示的均匀性及器件的电光特性（2分）。
3、饱和电压
答：液晶显示器件显示部分亮度（光透过率或反射率）的变化达到最大变
化量的90%时（不包括跳变），施加的驱动电压的有效值称为阈值电压（Usa）。高于此电压时，器件的电光特性只有微小的变化。（2分）
4、开口率(Aperture Ratio)
答：开口率是指在单元象素内，实际可透光区的面积与单元象素总面积的
比率。显然开口率越高，光透过率也越高，在相同的背光源条件下，液晶屏的亮度越高（2分）
5、TFT液晶显示器：
答：薄膜晶体管液晶显示器（TFT-LCD）是以液晶为介质，以薄膜晶体管为
控制元件的大规模半导体集成电路技术和平板光源技术于一体的光电子产品。（2分）
五、简答(共9题,共40分)
1、简述光刻工艺流程。（本题5分）
答：涂光刻胶 →前烘 →曝光 →显影 →坚膜→刻蚀 →剥离去膜 →清洗
2、描述TN-LCD屏的制作流程。（本题5分）
答：清洗与干燥→光刻工艺→取向排列工艺→丝印制盒→切割→灌晶封口→检测→贴片工艺
3、请描述ITO玻璃清洗的工艺步骤及每一步的目的、方法？（本题9分）
答：
1、插篮
2、碱性清洗（目的：清除有机物及无机颗粒杂质、方法：碱性清洗液1‰、加温60℃，加超声波，刷洗）
3、DI水冲淋（目的：清除碱性清洗溶解、方法：DI水冲淋）
4、中性清洗（目的：清除油污、方法：清涤剂清洗液1‰、加温60℃，
加超声波，刷洗）
5、DI水冲淋（目的：清除中性清洗溶解、方法：DI水冲淋）
6、DI水浸泡（目的：清除前两步清洗过程中没有清除干净的少量的殘留
杂质、方法：DI水，60℃
7、脱水（目的：脱去玻璃表面的水份、方法：甩干、慢拉脱水法、风刀法）
8、烘干（目的：除去玻璃表面的水份、方法：红外加热、烘箱加热，温
度55℃以上）
4、请叙述灌注液晶的工艺原理。（本题5分）
答：将空盒放置在抽真空的液晶灌注密闭室内，盒中的气体由封口处抽出，（2分）然后使封口处接触液晶，（1分）并向真空室内充气，液晶在外界气压作用下，被充入空盒内。（2分）
5、叙述有机溶剂去污的清洗原理。（本题5分）
答： 玻璃表面玷污的油脂是不溶于水的，但它可溶于甲苯、丙酮、乙醇等有机溶剂（1分）。其中甲苯的去油污能力最强，所以先用甲苯清洗，但甲苯不能残留在玻璃表面。因甲苯可溶于丙酮．可再用丙酮清洗，不仅可把残余油脂清洗掉，同时甲苯也被溶解。同样丙酮也不能残留在玻璃表面，因丙酮易溶于乙醇，所以可以继续用乙醇清洗。乙醇与水以任何比例互溶，最后用大量的去离子水把乙醇溶除（2分）。因此按照：甲苯→丙酮→乙醇→去离子水的顺序进行清洗，就可以收到良好的效果（2分）。
6、在LCD制盒时，如何保证液晶盒的厚度？（本题5分）
答：1、在边框胶中加入尺寸一致的等径等高圆柱状的玻璃粉（SiO2）。
2、在显示区域均匀喷洒尺寸一致的间隙粒子。
7、透明导电玻璃的主要技术指标有哪些，通常情况下，它们的数值大小为多少。
答：
1、透光率
导电玻璃必须是透明的，通常要求在可见光范围内的透光率在80%以上。
2、方块电阻
作为显示电极，导电膜层的导电性能要好，电阻率要小，目前ITO膜层的电阻率一般在左右，最好的可达，以接近金属的电阻率。
3、平整度
一般扭曲向列液晶显示器用玻璃要求平整度小于，超扭曲向列液晶显示器用玻璃要求平整度小于。

8、液晶显示器件设计是指新样品的设计，请写出LCD的设计涉及的主要方面。
答：
LCD的设计涉及的主要方面：
一是性能参数的设计；
二是外形、电极的设计；
三是LCD结构、材料的设计；
再就是菲林版的设计。
9、请写出TN型液晶显示器的设计生产中所用的菲林版数量和具体用途。
答：
菲林版数量为5，
具体用途为上基板光刻掩模版、下基板光刻掩模版、制作凸版需要菲林胶片、印封边框的Seal版，印导电点的Dot版。
