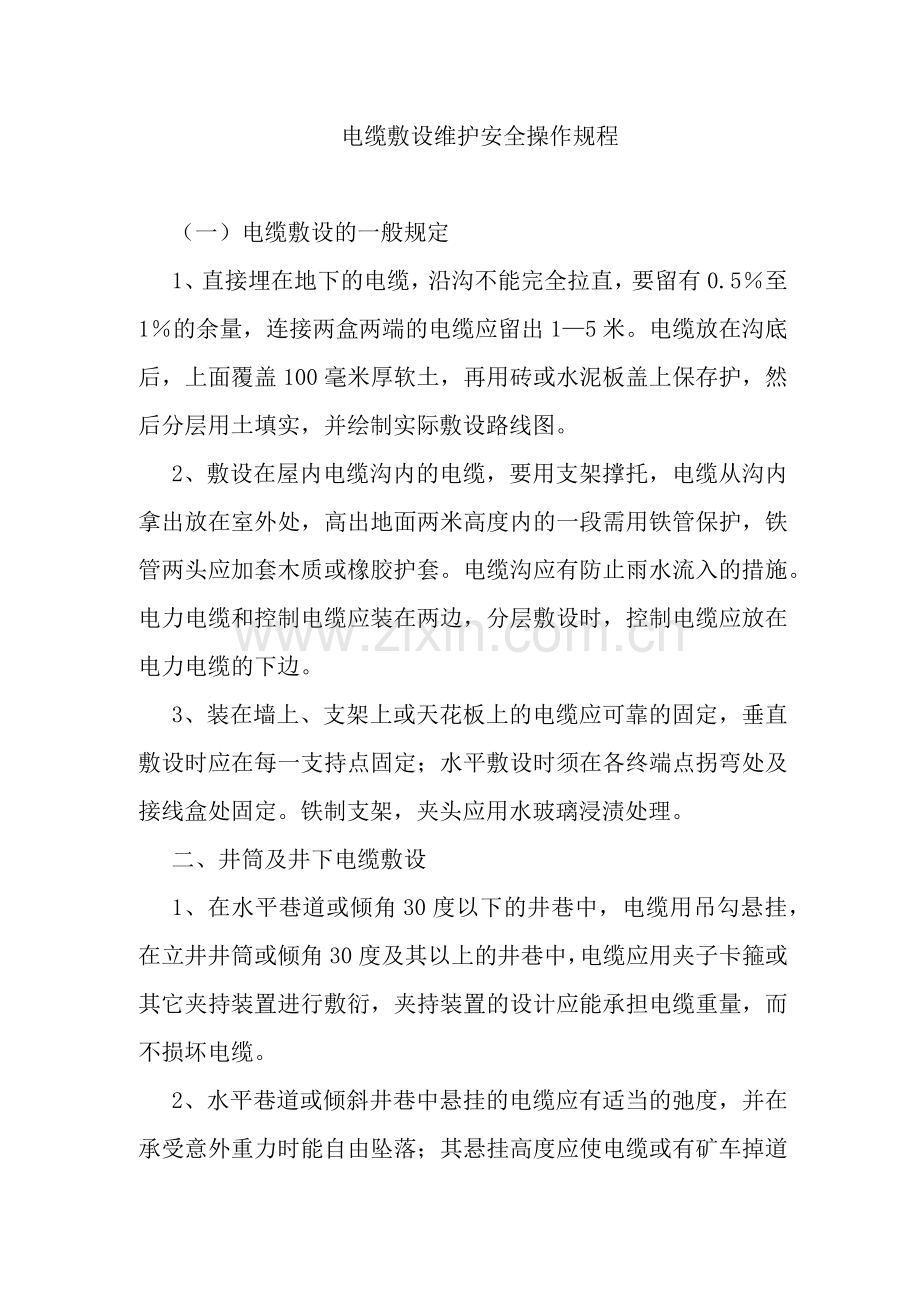

电缆敷设维护安全操作规程

（一）电缆敷设的一般规定
1、直接埋在地下的电缆，沿沟不能完全拉直，要留有0.5％至1％的余量，连接两盒两端的电缆应留出1—5米。电缆放在沟底后，上面覆盖100毫米厚软土，再用砖或水泥板盖上保存护，然后分层用土填实，并绘制实际敷设路线图。
2、敷设在屋内电缆沟内的电缆，要用支架撑托，电缆从沟内拿出放在室外处，高出地面两米高度内的一段需用铁管保护，铁管两头应加套木质或橡胶护套。电缆沟应有防止雨水流入的措施。电力电缆和控制电缆应装在两边，分层敷设时，控制电缆应放在电力电缆的下边。
3、装在墙上、支架上或天花板上的电缆应可靠的固定，垂直敷设时应在每一支持点固定；水平敷设时须在各终端点拐弯处及接线盒处固定。铁制支架，夹头应用水玻璃浸渍处理。
二、井筒及井下电缆敷设
1、在水平巷道或倾角30度以下的井巷中，电缆用吊勾悬挂，在立井井筒或倾角30度及其以上的井巷中，电缆应用夹子卡箍或其它夹持装置进行敷衍，夹持装置的设计应能承担电缆重量，而不损坏电缆。
2、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并在承受意外重力时能自由坠落；其悬挂高度应使电缆或有矿车掉道时不致受撞击，在电缆撞击时，不致落在轨道或运输机上。
3、电缆悬挂点的间距，水平巷道或倾斜进巷内不应超过3米，在立井井筒内不应超过6米。
4、电缆不应挂在压风管或水管上，电缆不得遭受水淋或水滴，并严禁悬崖任何物件。电缆如果同压风、供水钢管在同一侧敷设时，必须在管子上方，并保持0.3米以上的距离，电缆同胶皮风筒等易燃性物品应分挂在巷道的两侧，否则相互之间应保持0.3米以上的距离。运行中的电缆不准盘圈或盘8字形堆放，但采煤机电缆车上的电缆例外。
5、井筒和巷道内的电话和信号电缆，应同电力电缆分挂在井巷两侧，如果受条件的限制，在井巷内，应敷设在距电力电缆0.3米以外的地方，在巷道内，应敷设在电力电缆的上面，并保持在0.1米以外的地方。
6、高低压电力电缆敷设在巷道内同一侧时，高低压电力电缆相互的间距应大于0.1米，高压同高压之间，低压同低压之间的距离不得小于50毫米。以便摘挂。
7、井下巷道内的电缆，沿线每隔一定的距离（100—200米）和在拐弯或分支点处，应在吊钩或夹持放置位置上悬挂注有号码、用途、电压等的标志牌，以便认别。
8、立井井巷中的所用的电缆，接头应设在是间水平巷道内，以便检修维护，如因事故需在井筒中设置接线盒，应妥善放置在支架上，不应使接头承受力。
9、铠装电缆的弯曲半径应不小于该电缆外径的15倍，橡套电缆的弯曲半径应不小于该电缆外径的6倍。
10、电缆表面无积尘、钢带、钢丝不松散，要定期刷防腐油（潮湿巷道或井筒回风巷道与井筒两年一次，干燥井筒三年一次）。对巷道喷浆或粉刷时要遮盖电缆，堆放不用铠装油浸纸绝缘电缆其两端必须密封（堆放三个月以上要铅封，三个月以下浸绝缘胶密封）。
（二）选用电缆的一般规定
1、应根据负荷需要选择电缆，不允许小负荷用大电缆，低压系统高压电缆，电缆的温升不应超过允许温升。
2、选择的电缆，应保证该采区变电所最远和容量最大的电动机在额定电压±5％的范围运行。最大一台电机启动，其它负荷正常下运行时，最大电压降不应超过额定电压的20％。
3、井下选用电缆应符合下列要求：
（1） 电缆实际敷设地点的水平差，应同电缆规定的允许敷设水平差相适应，电缆应带有保护接地用的足够截面导体。井下严禁使用包电缆。
（2） 在通风斜井、井底车场及其附近、中央变电所至采区变电所之间的电缆，可采用铝芯，其他地点的电缆一律采用铜芯；移动变电站应采用监视型屏蔽橡胶电缆。
（3） 固定敷设的照明、通讯、信号和控制用的电缆应用铠装电缆、塑料电缆或橡胶电缆，非固定敷设的，应用橡胶电缆、低压电缆，不应采用铝芯，采区低压电缆严禁用铝芯。
（4） 井下用橡胶电缆都应使用的不燃性橡胶电缆。
（三）井下电气接线一般规定
1、进咀连接紧固密封良好。
（1）密封圈内径不大于电缆外径1毫米，外径与进线装置内径差不大于2毫米，宽度不小于电缆外径0.7倍，且不小于10mm，厚度不小于电缆的0.3倍，且不小于4 mm（70平毫米的橡套电缆不在此限），电缆与密封圈之间，不准包扎其他物。
（2）使用铠装电缆时，密封圈要全部套在铅皮上。
（3）电缆护套伸入器壁为5—15毫米，如粗电缆穿不进时，可将伸入器壁部分锉细。
（4）线咀压紧要有余量。螺旋咀与密封圈之间应加金属垫圈。压紧板要压紧电缆，但不得把电缆压扁（不超过电缆直径的10％）。
（5）不用的接地咀应用密封圈及厚度2毫米以上的钢板堵死，并用喇叭咀或螺母压紧，钢板应置于密封圈之外，钢板直径与进线装置内径差不大于2毫米。
2、接线装置完整、齐全、紧固、导电良好。
（1）绝缘座完整无裂纹。
（2）卡爪（或平垫圈）、弹簧垫（双帽）齐全、紧固。使用线鼻子时可不用平垫圈。
（3）接线整齐、无手刺；必须杜绝“鸡爪子、羊尾巴”。卡爪（或平垫圈）不压绝缘胶皮，芯裸露距卡爪、平垫圈不大于10毫米。
（4）两相低压导线裸露分空气间隙，5000伏以下不小于6毫米，5000伏以上不小于10毫米。
（5）地线长度适宜，松开线咀卡兰拉动电缆后，三相火线拉紧或松脱时，地线不掉。
（6）低压隔爆开关接线室内不允许由电源侧进线到负荷侧接线，或由负荷侧进线到达派电源侧进线。
（7）使用铠装电缆的接线室内允许有少量的油，但应定期擦干。
（8）接地螺栓、螺母、垫圈不允许涂绝缘物，使用扁铁的连接点及连接的卡爪（或平垫圈）要镀锌或镀锡。
（四）中间母线盒与终端盒的安装
1、做电缆头时工具应干净卫生，工作地点无淋水及煤尘，使用的包布必须保持干燥，绝缘性能高。
2、量好所留芯线长度后，钢带要用镀锌铁丝扎好50毫米，再用钢锯锯去不用的钢带，锯铅管时，不要损坏铅管内的绝缘。
3、电缆芯线的三叉处不要硬搬，中心应填补绝缘。电缆芯要均匀层裹缠绝缘包布，包绕方向必须与芯绝缘的包绕方向一致。连接管处的绝缘包扎厚度，一般为原有芯绝缘厚度的两倍，包绕时要一面包绕一面用手顺包绕方向，将绝缘带拧紧。
4、铜芯电缆芯线连接用锡焊法时要注意如下事项：
（1）连接管的长度和直径一定要选择合适。
（2）连接管内壁与线芯表面一定要用汽油揩净，注意线芯不得退扭松散。
（3）油膏要充满连接管，线芯表面亦应涂一层中性油膏再套入管内。
（4）压制时一定要按操作程序（先两头，后中间），一般压坑四个。
5、连接铜、铝线芯及铝芯电缆向电气设备连接时，要采用合格的过度接头，铜芯压接时，要注意把连接管内外及线芯表面要砂光，保证芯线的过渡电阻不大于同等长度电缆芯线的1.3倍。如电阻过大，温度不正常时，接头应重做。
6、绝缘胶的加热温度要根据不同的牌号严格控制，一般保持浇注温度130—140℃，并应持续不断的注入，尽量减少气泡，绝缘胶要注满，冷却后的空余部分与接线距离应不大于30毫米。
7、每个间接线盒应有合格的地线和设置与专用就地接地线管相接，每个终端接线盒应有合格的地线及设备外壳相连。
8、每个间接线应有明显的标志牌，标明最缆的规格，做头时间及负责人。
