路桥亮化的施工组织设计

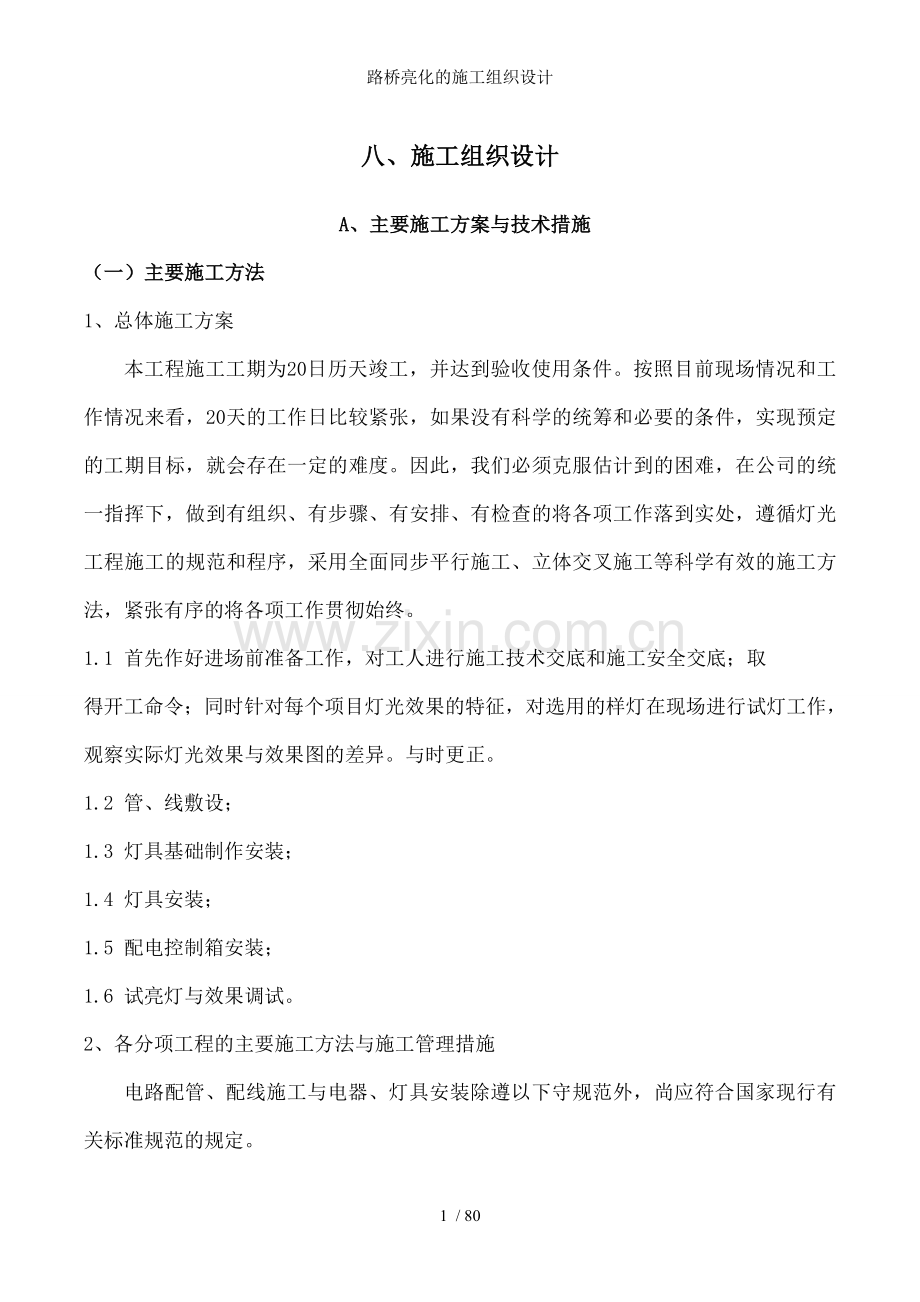

八、施工组织设计
A、主要施工方案与技术措施
（一）主要施工方法
1、总体施工方案
本工程施工工期为20日历天竣工，并达到验收使用条件。按照目前现场情况和工作情况来看，20天的工作日比较紧张，如果没有科学的统筹和必要的条件，实现预定的工期目标，就会存在一定的难度。因此，我们必须克服估计到的困难，在公司的统一指挥下，做到有组织、有步骤、有安排、有检查的将各项工作落到实处，遵循灯光工程施工的规范和程序，采用全面同步平行施工、立体交叉施工等科学有效的施工方法，紧张有序的将各项工作贯彻始终。
1.1 首先作好进场前准备工作，对工人进行施工技术交底和施工安全交底；取
得开工命令；同时针对每个项目灯光效果的特征，对选用的样灯在现场进行试灯工作，观察实际灯光效果与效果图的差异。与时更正。
1.2 管、线敷设；
1.3 灯具基础制作安装；
1.4 灯具安装；
1.5 配电控制箱安装；
1.6 试亮灯与效果调试。
2、各分项工程的主要施工方法与施工管理措施
电路配管、配线施工与电器、灯具安装除遵以下守规范外，尚应符合国家现行有关标准规范的规定。

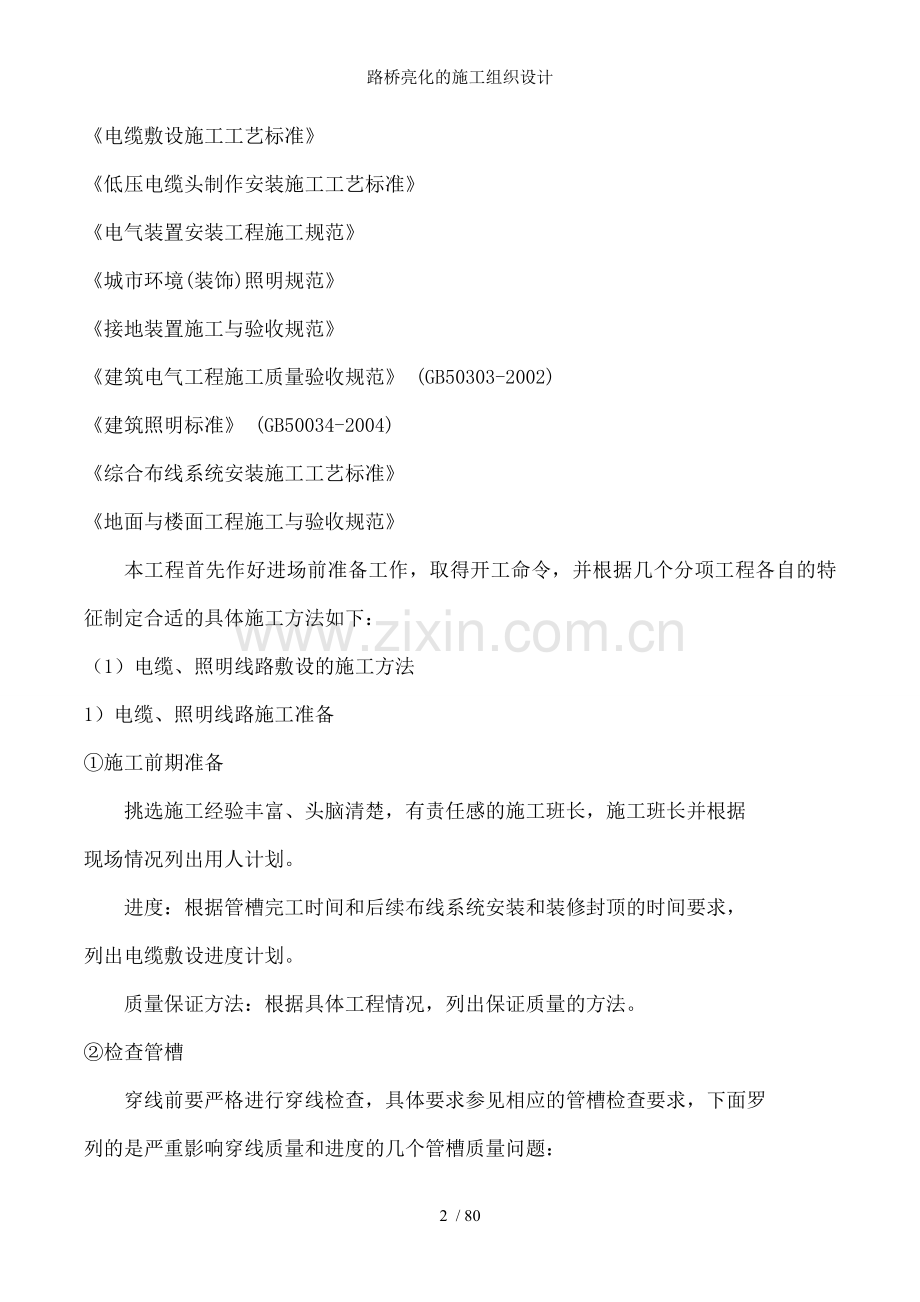

《电缆敷设施工工艺标准》
《低压电缆头制作安装施工工艺标准》
《电气装置安装工程施工规范》
《城市环境(装饰)照明规范》
《接地装置施工与验收规范》
《建筑电气工程施工质量验收规范》 (GB50303-2002)
《建筑照明标准》 (GB50034-2004)
《综合布线系统安装施工工艺标准》
《地面与楼面工程施工与验收规范》
本工程首先作好进场前准备工作，取得开工命令，并根据几个分项工程各自的特征制定合适的具体施工方法如下：
（1）电缆、照明线路敷设的施工方法
1）电缆、照明线路施工准备
①施工前期准备
挑选施工经验丰富、头脑清楚，有责任感的施工班长，施工班长并根据
现场情况列出用人计划。
进度：根据管槽完工时间和后续布线系统安装和装修封顶的时间要求，
列出电缆敷设进度计划。
质量保证方法：根据具体工程情况，列出保证质量的方法。
②检查管槽
穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗
列的是严重影响穿线质量和进度的几个管槽质量问题：
管槽规格小、接口处有毛刺、埋地安装管槽阻塞、有水等；埋地管槽穿线
前必须全面试穿。
③文档准备
布线系统系统图、布线系统平面图、穿线技术要求、空白穿线报告、穿线交底。穿线交底的对象是施工队队长，交底的核心内容是要使穿线者理解质量要求，过程如下：
a.理解布线系统总体结构和平面图，不要穿错路线。
b.能明确区分要敷设的各种电缆，不要用错电缆。
c.熟悉电缆要经过的管路。
d.有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。
e.理解并牢记我们对于综合布线系统电缆敷设的特殊要求。
f.思路清晰，把电气器具点分组，一条一条地敷设，不多穿，不漏穿。穿放费力
容易导致电缆损伤，也容易缠绕、打结，非常影响进度。
g.忠实严谨地做标号，并记录长度刻度。
h.严格按照附件中图纸所述工程内容和质量要求完成穿线，并忠实地记录电缆末
端刻度。
i.按照电缆分组要求的方法把配线架端电缆分组绑扎整齐，用短路法全面测试通
端，核对标号。
j.要求在施工过程中爱护电缆，忠实地填写《电缆敷设报告》
2）金属桥架、金属管、管线敷设施工方法：
①槽式桥架应敷设在干燥和不易受机械损伤的场所，横向安装的应在图纸天
花板的标高之上120mm。
②槽式桥架的连接应连续无间断；每节槽式桥架的固定点不应少于两个；在
转角、分支处和端部均应有固定点，并应紧贴墙面固定；槽式桥架接口应平直、
严密，槽盖应齐全、平整、无翘角。
③桥架支架采用螺钉或其他紧固件固定，紧固后其端部应与桥架支架内表面
光滑相接；桥架的出线口应位置正确、光滑、无毛刺。
④槽式桥架敷设应平直整齐；水平或垂直允许偏差为其长度的2‰，且全长
允许偏差为20mm；并列安装时，槽盖应便于开启。
⑤在可拆卸盖板的槽式桥架内，包括绝缘层在内的导线接头处所有导线截面
积之和，不应大于槽式桥架截面积的75%；在不易拆卸盖板的槽式桥架内，导线
的接头应置于槽式桥架的接线盒内。
⑥金属槽式桥架应可靠接地，但不应作为设备的接地导体，金属槽式桥架连
接处两边要用2.5mm铜线和螺栓连接，确保接地良好。
⑦槽式桥架、管、线敷设必须特别注意美观和规范，横平竖直，力求隐蔽和
暗敷，接线盒做好防水处理，固定夹和螺栓螺钉全部采用不锈钢等防腐材质；
槽式桥架应平整、无扭曲变形，内壁应光滑、无毛刺；金属槽式桥架应经防腐
处理。
⑧明敷金属导线应穿管或加线槽板保护，吊顶内的导线应穿金属管或B1 级
PVC管保护，导线不得裸露。
⑨开挖、填平电缆沟必须符合施工规范。
3）电缆、照明线路敷设工序、穿线工序的技术管理制度
首先进行管槽检查，钢管加护口，埋地钢管试穿，并严格按照《电气装置
安装工程施工规范》、《电缆敷设施工工艺标准》施工。
所有的钢管口都要安放塑料护口，穿线人员应携带护口，在穿线时随时
安放。余长：电缆在出槽式桥架外余长90cm，余线应仔细缠绕好收在出线盒内。
在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。
分组绑扎：余线应按分组表分组，从槽式桥架出口捋直绑扎好，绑扎点
间距不大于50cm。不可用铁丝或硬电源线绑扎。
垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬
挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在
垂直槽式桥架中的电缆要每米绑扎悬挂一次。
槽式桥架内布放电缆应平直，无缠绕，无长短不一。如果槽式桥架开口
朝侧面，电缆要每隔1米绑扎固定一次。
转弯半径：电缆转弯半径应不小于160mm。
电缆按照电气器具平面图标号，每个标号对应一条1 对电线，对应的位
置不能弄错。两端的标号位置距末端25 厘米，用浅色塑料线码号胶带标记或
贴纸质号签再缠透明胶带。
穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆
的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定
地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。如果持表
端能听到断续的“嘀嘀”声，就OK，每根电缆的5芯都要测。这样测试能发现
的问题是断线、断路和标号错。
一般电线此在出线合末端到配电箱入口每隔1 米用要在电线皮上用浅色
塑料线码号胶带标记或贴纸质号签再缠透明胶带。
电缆敷设完成后扣槽式桥架盖，并做好《技术交底记录表》交项目经理
检查和验收。
4）施工过程中电缆、照明线路敷设的质量保护措施
对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保
护电缆。电缆敷设施工质量保护措施具体如下：
①穿钢管时钢管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，
不能有任何毛刺，以免损伤电缆。
②拽线时每根线拉力应不超过30公斤，以免拉伸电缆导体。
③整个工程中电缆的贮存、穿线放线都要耐心细致，避免电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需的余长，又要尽量节省，避免任何不必要的浪费。
④布线期间，电缆拉出电缆后尚未布放到位时如果要暂停施工，应将电缆
仔细缠绕收起，妥善保管，不得随意散置在施工现场。
5）电缆、照明线路敷设记录和检查
穿线完成后我方的施工负责人要对施工方的工作进行如下检查：
①检查《电线敷设报告》和完整的《技术交底记录表》。
②包括长度刻度表，和测试结果。
③现场检查电缆主干、分组绑扎情况、抽查标号、刻度，抽测通断。
④检查完成后，交项目经理审核。
（2）电器灯具等的施工方法
在灯具施工过程中按照《电气装置安装工程施工规范》、《接地装置施工与
验收规范》、《建筑照明标准》 (GB50034-2004)进行施工和检查。
1） 灯具与支架安装的施工方法
①灯具支架制作安装
a.灯具支架制作完成后须先刷防锈底漆，再刷与环境颜色接近的油漆；
b.支架固定采用不锈钢膨胀螺栓；
c.灯具支架的强度应符合抗台风和抗腐蚀要求；
d.支架安装位置和角度力求隐蔽并避免眩光；
2）普通投光灯具安装：
安装前检查灯具完好性；
①灯具安装必须紧固可靠；
②所有灯具（光纤头、光带、导光管例外）一律在固定以后再安装光源；
③水底灯的安装：电源导线采用防水型橡胶电缆，在水下穿管敷设，
④线盒具有良好的密封性，电缆穿过墙壁时用环氧树脂密封。
一般壁灯安装：室内成排壁灯安装高度差不超过2mm。
（3） 配电箱的施工方法：
在施工过程中按照《电气装置安装工程施工规范》、《低压电缆头制作安装施工工艺标准》、《接地装置施工与验收规范》进行施工和检查。
照明配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
配电箱的壳体和底板宜采用A 级材料制作。配电箱不得安装在B2 级以下(含B2级)的装修材料上。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
照明配电箱底边距地面高度宜为1.5m；照明配电板底边距地面高度不宜小于1.6m。
照明配电箱内，应分别设置零线和保护地线（PE 线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号，测量地线指标应小于 4 欧姆。
箱内电器元件安装位置正确牢固，各回路作清晰标记，三相的相序按图纸要求接线；
多芯电缆和导线头连接到开关之前焊锡牢固，接线端子用专用压线钳压紧，安装上开关后紧固螺钉压紧；
配电箱垂直偏差每米小于1.5mm。接地牢固良好，配电箱门要用裸软线与接地系统可靠连接。
电源线要用带红、蓝标识的产品，地线（工作地、保护地、防雷地）应分开进行明确标识。
完成调试后在配电箱上作详尽标识并张贴安全操作规程。严格按照电气系统图和安装图接入各回路，并测试三相平衡，做好《技术交底记录表》，交项目经理检查。
（4）智能照明控制系统施工方法
1）智能控制系统概述
本系统采用智能化照明控制系统，是全数字、模块化、分布式智能照明控制
系统。本智能化系统采用分布式模块结构，只需用五类四对线把系统和各个模块
连接成网络，若根据现场灯光控制功能需要，只需要增加控制模块，就能将其控
制功能扩展，避免了普通的中央集中控制系统的缺点。若某个模块出现呼障，只
是与该模块相关的功能失效，而不影响网络其他模块正常运行。
该系统控制功能强、方式多、范围广，通过场景的预设置和记忆功能，操作
时只需要按一个键即启动一个灯光场景模式，各照明回路就能自动变换到相应的
状态；还可以通过电脑图形化软件的界面进行控制。
该系统可以与其他自动化系统设备相连（如安防、BAS等），提供RS-485、RJ-45接口，还可以针对BAS 系统提供1 个高级接口，通过控制软件，与大厦通信接口和市政通信接口完成无缝连接。
2）智能化照明系统开工前准备工作
抓好技术和施工设计图纸与其资料的审核。灯光智能化控制系统工程设计涉
与专业、工种面较广，必须在施工前做好对灯光智能化控制系统工程技术和施工
设计的审核，与时发现问题和采取必要的措施，以确保工期、质量和减少返工，
尤其对灯光智能化控制系统工程而言必须对上述图纸、资料进行审核，以确保工
程合同中的设备清单、监控点表和施工图中实际情况这三者一致，也就是监控点
表的每一个监控点在图纸上必须有反映，而且与受控点或监测点接口匹配，其设
备数量、型号、规格与图纸、设备清单一致，这样才能确保系统在硬件设备上的
完整性，并符合接口界面、联动、信息通讯接口技术参数的要求。
3）智能化照明系统电缆布线方法
该系统每一层布线比较复杂，对施工人员要求较高。对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆。布线方法参照本章的电缆布线方法进行施工。
4）智能化照明系统工程管理
除了满足常规的工程管理外，对弱电工程更应该重点抓好以下工作：
①加强专业与工种之间的协调配合
弱电工程涉与土建、装饰、空调、给排水、供电、照明、电梯等专业，在某
种意义上弱电工程是配合工种，因此在工程现场必须与上述专业密切配合与协调，尤其在阀门、水管温度传感器、流量计和水流开关与其安装、开孔位置、凸台焊接、风门与执行器的配合等，均须与相应工种协调配合。
②加强工序之间的检查与验收
由于弱电工程的配管、线、槽和线路敷设设备安装与调试，可能是不同的施
工单位施工，因此当每个工序或工种施工结束后，必须填写相应的施工记录或安
装表格，进行单体设备安装和穿线、接线时，必须按照隐蔽工程和相应的工程验
收规范和设计图纸要求并进行交接验收，做好单体设备的测试记录，提交较完整
的工程技术档案资料，以确保工程质量和防止扯皮。
（5）施工方案实施过程的管理工作
工地开工时，必须召集所有工地人员，简明交代工地有关注意事项，例如工
地纪律和各项规章制度；配合工地执法的进出入制度；各施工管理人员的职责分
工情况；有关工期的硬性指标要求；工程质量和防火安全等等，使所有工地施工
人员对整个工程有一定认识，做到心中有数。
1）工地放大样：
按照施工步骤，在进行地面和墙面施工时，依照平面图纸的尺寸弹线放样是
必须先做的工程项目内容，用以确定各种装修项目内容是否与平面尺寸相符；反
过来看，平面图纸设计与实地放样有无差异，若发现现场尺寸与图纸尺寸不符时，
应与时与设计人员核实，同时请甲方到场，当面征求意见，提出处理办法，得到
共同认可后方能施工。若甲方未能到场而更改原设计，日后容易产生工作纠纷。
2）施工调度：
施工调度包含三个方面，即人员（工种），材料，机工具的调度。根据施工进度安排以与实际情况合理进行调度，可避免产生施工间断所造成的：一方面出现人、材、机利用不足，产生浪费，另一方面却为弥补工期损失而突击赶工，致使施工人员劳动强度增大，工程质量减低，工程成本提高，因此搞好施工调度管理对提高工作效率，缩短工期，提高经济效益有着重要意义。
人员（工种），材料，机工具的调度管理的主要内容是：
1）人员（工种）的调度管理
加强施工计划管理，针对各工种施工特点和相关联系，促成施工的进展具有
均衡性和节奏性，消除停工、窝工现象。当某些工程项目，上下工序不能交叉进
行时，可适当集中力量于上一道工序，完成一段就移交一段；当一些工程受到场
地制约，无法集中太多工人施工时，则可在保证重点工程施工时，安排一部分人
员做辅助工程和附属工程内容。当各工序同时展开时，管理人员应注意安排一些
后备工程，以便某工序受阻时，即能抽出多余人员去做后备工程。在适当紧急情
况下，采取“两班倒”工作制，全天候安排工作，既可保证进度，又可避免因施
工人员疲劳所带来的产品品质下降。
2）材料的调度管理
施工期间，管理者应对各种材料库存数量登记清楚，并预计出未来数天内对材料的需求量，与时给予调购，保证不因材料原因发生停工。同时注意保证工地的整洁
3） 机具的调度管理
实行施工机具的领用登记制度，谁领用、谁保管、谁负责为原则，防止出现
不正常的损坏和遗失。调度好各工序机具的使用，是为了避免一些工序机具闲置，
充分提高施工机具的使用效率，提高工效，加快施工速度。
4）工程管理
一个工程管理的好坏，除对人员、材料、机具进行管理外，更重要的是资金
管理和资金使用。
5）施工日记
施工日记应反映整个工程施工的运作过程，在工程管理中起到备忘、核对、
检查的作用。
6）施工检查
工程施工管理中的一个重要环节便是施工检查，施工检查工作能反映出管理
人员的管理水平和责任心。施工检查分为三个方面：
①工艺质量检查
检查施工阶段中各工序是否符合灯光施工工程质量验收规范要求，与时发现
问题进行纠正，以免发生不可挽回的损失。
②安全文明施工检查
现场安全文明施工是衡量一个施工单位素质高低的最起码的标准，安全施工规范文明施工要求不仅要有详细的规定，而且要有专职人员负责实施，现场安全
施工的。重点是防火，其次是现场安全防护，对照安全施工条例检查现场施工的执行情况是每个管理者义不容辞的责任和义务，不能认为只是安全员的事。当然，工地安全员作为专职人员，更应该负责维护现场安全规章制度的落实和检查。
③施工进度检查
对转变为阻碍施工进度的工序，应引起高度重视，除进行与时调整外，还需
做该工序的施工流程图，以便合理地调动人力物力进行施工，确保该工序能赶上
进度计划。
7）工地的安全设施与文明卫生
①工地应创造条件实行封闭管理。在作业区域范围设置高度不低于1.8m 的围档，应选用坚固、整洁的材料，沿工地四周连续设置。围挡墙边严禁堆物。在建筑物外侧应采用密目式安全立网进行全封闭围护。
②工地应设置固定的出入口。
③工地应铺设整齐、足够宽度的硬化道路，不积水、不堆放构件、材料、保持经常畅通。
④行人、车辆运输频繁的交叉路口，应悬挂安全指示标牌，在火车道口两侧
应设落杆。
⑤各种料具应按照总平面图规定的位置，按品种、分规格堆放整齐。在建工
程内部各楼层，应随完工随清理，拆除的模板、料具应码放整齐。
⑥在天然光线不足的作业场地、通道与用电设备的开关箱处，应设置足够的
照明设备。
⑦工地应将施工作业区与生活区分开设置。
8）施工安全交底与工地防火
①实行逐级安全技术交底制度。开工前，技术负责人应将工程概况、施工方法、安全技术措施等向全体职工进行详细交底；施工队长、工长应按工程进度向
有关班组进行作业的安全交底；班组长每天应向班组进行施工要求和作业环境的
安全交底。
②对参加施工的职工，根据不同工种和劳动条件发给符合标准的劳动防护用
品，并教育正确使用。
③对灭火器材、消火栓与水带应经常检查和维护保养，保证使用效果。
④工地应设置吸烟室，吸烟人员必须到吸烟室吸烟。
⑤各种气瓶应单独存放，库房应通风良好，各种设施符合防爆要求。
⑥当发生火险工地消防人员不能与时扑救时，应迅速准确地向当地消防部门
报警，并清理通道障碍和查清消火栓位置，为消防灭火做好准备。
（二）主要施工技术措施
针对本工程的特点，我司将采用以下主要施工技术措施：
1、电缆、照明线路施工技术措施
1.1检查管槽
穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：管槽规格小、接口处有毛刺、埋地安装管槽阻塞、有水等；埋地管槽穿线前必须全面试穿。
1.2技术交底
布线系统系统图、布线系统平面图、穿线技术要求、空白穿线报告、穿线交底。
穿线交底的对象是施工队队长，交底的核心内容是要使穿线者理解质量要求，过程如下：
①理解布线系统总体结构和平面图，不要穿错路线。
②能明确区分要敷设的各种电缆，不要用错电缆。
③熟悉电缆要经过的管路。
④有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。
⑤理解并牢记我们对于综合布线系统电缆敷设的特殊要求。
⑥思路清晰，把电气器具点分组，一条一条地敷设，不多穿，不漏穿。穿放费力
容易导致电缆损伤，也容易缠绕、打结，非常影响进度。
⑦忠实严谨地做标号，并记录长度刻度。
⑧严格按照附件中图纸所述工程内容和质量要求完成穿线，并忠实地记录电缆末
端刻度。
⑨按照电缆分组要求的方法把配线架端电缆分组绑扎整齐，用短路法全面测试通
端，核对标号。
⑩要求在施工过程中爱护电缆，忠实地填写《电缆敷设报告》。
2、金属桥架、金属管、管线敷设施工技术措施
①槽式桥架应敷设在干燥和不易受机械损伤的场所，横向安装的应在图纸天花板的标高之上120mm。
②槽式桥架的连接应连续无间断；每节槽式桥架的固定点不应少于两个；在转角、分支处和端部均应有固定点，并应紧贴墙面固定；槽式桥架接口应平直、严密，槽盖应齐全、平整、无翘角。
③桥架支架采用螺钉或其他紧固件固定，紧固后其端部应与桥架支架内表面光滑相接；桥架的出线口应位置正确、光滑、无毛刺。
④槽式桥架敷设应平直整齐；水平或垂直允许偏差为其长度的2‰，且全长允许偏差为20mm；并列安装时，槽盖应便于开启。
⑤在可拆卸盖板的槽式桥架内，包括绝缘层在内的导线接头处所有导线截面积之和，不应大于槽式桥架截面积的75%；在不易拆卸盖板的槽式桥架内，导线的接头应置于槽式桥架的接线盒内。
⑥金属槽式桥架应可靠接地，但不应作为设备的接地导体，金属槽式桥架连接处两边要用2.5mm铜线和螺栓连接，确保接地良好。
⑦槽式桥架、管、线敷设必须特别注意美观和规范，横平竖直，力求隐蔽和
暗敷，接线盒做好防水处理，固定夹和螺栓螺钉全部采用不锈钢等防腐材质；
槽式桥架应平整、无扭曲变形，内壁应光滑、无毛刺；金属槽式桥架应经防腐
处理。
⑧明敷金属导线应穿管或加线槽板保护，吊顶内的导线应穿金属管或B1 级PVC管保护，导线不得裸露。
⑨开挖、填平电缆沟必须符合施工规范。
3、电缆、照明线路敷设工序、穿线工序的施工技术措施
首先进行管槽检查，钢管加护口，埋地钢管试穿，并严格按照《电气装置安装工程施工规范》、《电缆敷设施工工艺标准》施工。
①所有的钢管口都要安放塑料护口，穿线人员应携带护口，在穿线时随时安放。
余长：电缆在出槽式桥架外余长90cm，余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。
②分组绑扎：余线应按分组表分组，从槽式桥架出口捋直绑扎好，绑扎点间距
不大于50cm。不可用铁丝或硬电源线绑扎。
③垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在垂直槽式桥架中的电缆要每米绑扎悬挂一次。
④槽式桥架内布放电缆应平直，无缠绕，无长短不一。如果槽式桥架开口朝侧面，电缆要每隔1米绑扎固定一次。
⑤转弯半径：电缆转弯半径应不小于160mm。
⑥电缆按照电气器具平面图标号，每个标号对应一条1 对电线，对应的位置不能弄错。两端的标号位置距末端25 厘米，用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。
⑦穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的“嘀嘀”声，就OK，每根电缆的5芯都要测。这样测试能发现的问题是断线、断路和标号错。
⑧一般电线此在出线合末端到配电箱入口每隔1 米用要在电线皮上用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。
⑨电缆敷设完成后扣槽式桥架盖，并做好《技术交底记录表》交项目经理检查和验收。
4、电器灯具等的施工技术措施
在灯具施工过程中按照《电气装置安装工程施工规范》、《接地装置施工与验收规范》、《建筑照明标准》 (GB50034-2004)进行施工和检查。
4.1 灯具与支架安装的施工方法
4.1.1灯具支架制作安装：
1） 灯具支架制作完成后需刷防锈底漆，再刷与环境颜色接近的油漆；
2）支架固定采用不锈钢膨胀螺栓；
3） 灯具支架强度应符合抗台风和抗腐蚀要求；
4）灯具支架的位置和角度力求隐蔽并避免眩光。
4.1.2窄光投光灯灯具安装
1） 安装前检查灯具完好性；
2）灯具安装必须紧固可靠；
3）所有灯具一律在固定后再安装光源；
4）线盒具有完好的密封性；
5）安装完后检查灯具的投光角度。
4.1.3 LED魔方灯安装
1） 魔方灯安装前必须固定在安装支架上，接头做好绝缘处理；
2） 每组魔方灯的位置必须以护栏支柱为中心；
3） 灯具摆放必须与防护栏平行。
4.1.4 LED柳叶灯安装
1）柳叶灯安装前必须使用安全绳索套牢；
2）安装时需要仔细检查灯具是否摆放整齐；
3）严格把握没组柳叶灯之间的距离；
4）使用不锈钢爆炸螺丝固定；
5）电缆线接线口严格做好绝缘禁止将线接错，造成短路现象。
4.1.5扁五线安装
1）灯具安装前必须试亮，以看灯具是否有中间断开；
2）金属固定卡的间距保持一致，灯具在安装后不得出现翻转现象；
3）灯具两端接口处以与与电源线接口处做好绝缘防护。
4.1.6 T5投光灯安装
1）安装前必须使用安全绳索对灯具进行保护；
2）使用不锈钢爆炸螺丝紧固；
3）灯具间隔、方向和角度必须保持一致；
4）电源接口处进行绝缘保护；
5）灯具间电线使用T型管套管保护；
6）严格按照电气原理图要求布线，禁止将线接错。
4.2 配电箱的施工方法：
在施工过程中按照《电气装置安装工程施工规范》、《低压电缆头制作安装施工工艺标准》、《接地装置施工与验收规范》进行施工和检查。
① 照明配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
② 配电箱的壳体和底板宜采用A 级材料制作。配电箱不得安装在B2 级以下(含B2级)的装修材料上。
③ 导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
④ 照明配电箱底边距地面高度宜为1.5m；照明配电板底边距地面高度不宜小于1.6m。
⑤ 照明配电箱内，应分别设置零线和保护地线（PE 线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号，测量地线指标应小于 4 欧姆。
⑥ 箱内电器元件安装位置正确牢固，各回路作清晰标记，三相的相序按图纸要求接线；
⑦ 多芯电缆和导线头连接到开关之前焊锡牢固，接线端子用专用压线钳压紧，安装上开关后紧固螺钉压紧；
⑧ 配电箱垂直偏差每米小于1.5mm。接地牢固良好，配电箱门要用裸软线与接地系统可靠连接。
⑨ 电源线要用带红、蓝标识的产品，地线（工作地、保护地、防雷地）应分开进行明确标识。
⑩ 完成调试后在配电箱上作详尽标识并张贴安全操作规程。严格按照电气系统图和安装图接入各回路，并测试三相平衡，做好《技术交底记录表》，交项目经理检查。
5、原有照明设施保护性拆除措施
5.1原有设施配件的保护性拆除措施：
1) 确认需拆除设施与配件对象；
2)设施与配件拆除时应首先确认该物件的安装方式，拆除时保证不破坏周边铺装
石材，不可野蛮施工；
3)灯具拆除时不可强行把灯具拉出，避免拉断原有线缆，原有线缆是再次敷设线
缆的可靠引线；
4)灯具拆除后应与时清除该部位的淤泥垃圾，保护线管管口，灯具安装前用盖板
保护该部位，避免线管出现后期堵塞以与石材边缘的认为损坏；
5)如出现线管堵塞情况，应用带挂钩钢线慢慢掏拉清理，不可操之过急，尽可能
避免线管发生永久性堵塞；
5.2原有设施配件的利用措施：
1)保护性拆除原有设施，新安装的灯具设备外观尺寸应和原有设备外观尺寸一致，保证灯具安装后外观的完整和协调；
2)尽可能利用原有线缆与线管，如需加信号线同敷一管的部位，一律采用带屏蔽
的信号线，以防信号受强电干扰；
3)充分利用现有的配电系统与各回路电缆电线，对每个配电系统和电力回路进行
严格的检测。

B、质量保证措施和创优计划
（一）工程质量保证措施
1、公司质量管理体系概述
1.1质量目标
① 设备、原材料、成品、半成品为优质品牌产品，合格率为100%；
② 工程一次验收合格率为100%，力保工程质量达到优良。
1.2质量承诺
① 由我司提供的设备和服务完全满足方案设计中系统设备技术参数、技术指标、
服务条件、包装与运输方式以与售后服务的有关要求，工程竣工验收质量保证达到国家优质灯光工程标准。
② 在设备安装调试前和过程中即在工地现场对业主有关技术人员开始进行培训，并在系统开通后全面进行系统培训，使有关技术人员能够熟悉线路走向，充分掌握系统与设备性能，熟练操作和使用设备，并能明确判断故障原因，独立处理一些故障。
1.3质量保证承诺
1.3.1 质量保证体系与组织机构
本工程成立以项目经理为组长，项目副经理为副组长，有关专业职能部门负责人为组员的质量管理机构，负责工程质量管理全部责任。
1.3.2 质量管理职责
① 建立质量岗位责任制；
② 搞好安全、质量岗前培训教育；
③ 项目经理定期和不定期地进行安全、质量检查；
④ 开展群众性的QC活动，制定全面质量管理工作规划；
⑤ 施工中坚持以自检、互检、专业检查相结合的质量“三检”制度和工前试验、
工中检查、工后检验的试验工作制度；
1.3.3 过程质量控制
① 认真做好施工技术交底、编制《作业指导书》等技术准备工作。
② 建立完善的物资采购和管理措施。
③ 设计变更严格按建设单位关于《工程设计变更》的有关规定办理。
④ 按有关标准、要求与时填写分项、分部、单位工程质量评定表，整理、编织工程质量竣工文件。
⑤ 对施工中出现的不合格品，工程技术、安全质量工程师严格执行《不合格品的控制程序》填写不合格品报告通知单和纠正预防措施，并督促各专业作业人员和施工班组与时予以纠正。
⑥ 本项目在公司总部和监理部门的领导下，建立项目责任管理机构，严格执行公司ISO9001质量体系有关程序文件，同时分别建立项目经理、项目副经理等管理人员责任制，明确责任，工作到位。
⑦ 设备的购置、验收、使用、检定、维护保养、保管和质量记录等方面的管理，
均应执行程序文件的规定。
2、工程质量保证措施
质量是打开市场的金钥匙，也是一个企业是否有竞争力的表现，为确保本工程的施工质量，在施工中切实按照公司的综合管理体系进行质量管理外，在此特将质量保证措施单作重点阐述。
2.1工程质量保证措施
2.1.1本工程质量控制的原则
① 坚持“质量第一，顾客满意”的原则
在工程施工过程中，我公司将始终以业主为重，充分重视业主与监理对工程质量提出的意见或建议，在质量面前，监理和业主具有一票否决权，任何工作均以能够确保施工质量为前提而展开。
② 以“人为核心”的质量控制原则
各施工人员是质量的创造者，质量控制必须“以人为核心”,把人作为质量控制的动力，调动人的积极性、创造性、增强人的责任感，树立“质量第一”的观念；提高人的素质，避免人的失误，以人的工作质量保工序质量，促工程质量。
③“以预防为主”的质量控制原则“以预防为主”就是从对质量的事后检查把关转向对质量的事前控制、事中控制；从对产品质量的检查转向对工作质量的检查、对工序质量的检查、对中间产品的质量检查。
④ 坚持质量标准，严格检查，一切用数据说话的原则质量标准是评价产品质量的尺度，数据是质量控制的基础和依据，产品质量是否符合质量标准，必须通过严格检查，用数据说话。
⑤ 贯彻科学、公正、守法的职业规范的质量控制原则：工程施工当中，任何管理人员在处理质量问题过程中，均应尊重客观事实，尊重科学、正直、公正，不持偏见；遵纪守法、杜绝不正之风；既要坚持原则、严格要求、秉公办事，同时又要谦虚谨慎、实事求是。
2.1.2工程质量体系建立
1）严格按公司的综合管理体系程序文件执行，根据公司质量保证体系的要求，
结合本工程的实际情况，建立由公司总工程师领导、项目技术负责人负责的质量管理机构，使整个质量保证体系协调运作，工程的质量始终处于受控状态。
2）实行目标管理，进行目标分解，按单位工程、分部工程、分项工程把责任
落实到相应的部门和人员。除公司质量监督部门和项目技术负责人外，现场另安排专职质监员跟班作业，对施工作业进行跟踪监控，并严格按照公司质量体系文件规定，使项目各部门到各施工班组，层层落实质量职责，明确质量责任。
3）积极开展质量管理（QC）小组的活动，工人、技术人员、项目领导“三结
合”，针对技术质量关键问题组织攻关，并积极做好QC成果的推广应用工作。
2.1.3工程质量技术管理措施
1）工程质量保证措施
① 熟悉设计图纸，掌握设计要求，严格按设计要求施工；
② 全面贯彻执行国家、部与地方性强制性标准与有关的施工验收规范；
③ 推行全面质量管理，在现场成立QC小组，对质量通病与重点、难点工作进
行技术攻关；
④ 严格执行各级审图与交底制度，加强内外技术交底工作；
⑤ 有针对性编制好施工组织设计与专项施工方案；
⑥ 推行全面质量管理，建立质保体系。加强各级管理人员岗位责任，加强工
序和过程质量控制；
⑦ 严格执行材料检验制度。各种进场材料要有出厂证明，并按规定对需要复
试材料进行复试；
⑧ 对工程质量进行全过程动态监控和监测，变事后补救为事前控制；
⑨ 测量仪器、测量工具施工前应进行校验。
⑩ 作好成品保护，要尽可能做到工序的合理安排，采取必要的措施进行加以
保护。
2）工程质量管理制度
① 每周一召开一次全员参加的质量大会，总结上周工程质量施工情况，布置
本周工程质量施工重点。
② 每周组织一次现场施工质量检查，重点是质量目标的落实情况，在施项目
的质量情况，提出质量改进措施。
③ 坚持日质量例会制度。专业工长，专职检查员，施工班组长要对当天施工
部位质量情况进行小结，指出存在的问题，提出解决措施，限期整改。
④ 质量检查员全数检查在施的各分项工程，严禁漏检，严格行使质量否决权。
发现施工操作人员不按交底和施工工艺标准操作，施工管理人员在施工前没有交底等违章情况，立即下发整改通知书，限期整改。
⑤ 工长必须每天巡视现场施工情况，将出材料的进场检验、堆放、运输、施
工安装质量、成品保护等内容与时做好记录，发现违章情况立即处理。
1）加强管理，明确分工
① 在公司科技部的领导下，认真贯彻执行技术资料管理的实施办法，设专职
资料员进行技术资料的管理工作。
② 工地技术负责人同资料员一同管理有关技术资料的业务关系，督促技术资料有关人员工作的完成情况。检查技术资料与时准确和达到标准情况，确保工程质
量，保证资料优质。
③ 资料员全面负责技术资料的收集、整理、注册、归档等日常工作，深入工
地了解、检查、督促技术资料的完成，保证技术资料完整、齐全与工程同步。
④ 项目负责人与项目技术负责人与时检查、督促工长完成施工所在部位的原
始资料积累，指导协助工长与时收集整理，使资料的时间、内容、数量准确、充足。隐检、预检、质量验评资料要做到内容清楚，反映真实，栏目填全，与时签证，保证原始资料完整、准确、与时不留尾项。
2）坚持标准，严格要求
① 技术资料整理的内容和要求，执行有关建筑安装工程和施工技术资料管理
规定。
② 在施工程技术资料必须与施工进度和形象部位同步，做到施工所在部位，
就有相应部位的技术资料。
③ 技术资料必须与施工实际相交圈，对施工日记、试验检验报告、隐蔽记录、
预检记录、质量评定记录，这五种资料要相吻合，在时间上、内容上、数量上不出现矛盾。
④ 坚持施工日记天天记，重大事件必须记，做到施工记录和施工实际相吻合，
栏目填写齐全，内容能反映出当日的施工活动情况。
3、工程重要工序、质量控制点的控制措施
3.1 施工过程中电缆、照明线路敷设的质量保护措施
对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆。电缆敷设施工质量保护措施具体如下：
①穿钢管时钢管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能
有任何毛刺，以免损伤电缆。
②拽线时每根线拉力应不超过30公斤，以免拉伸电缆导体。
③整个工程中电缆的贮存、穿线放线
