大桥工程桥梁加固施工施工组织设计

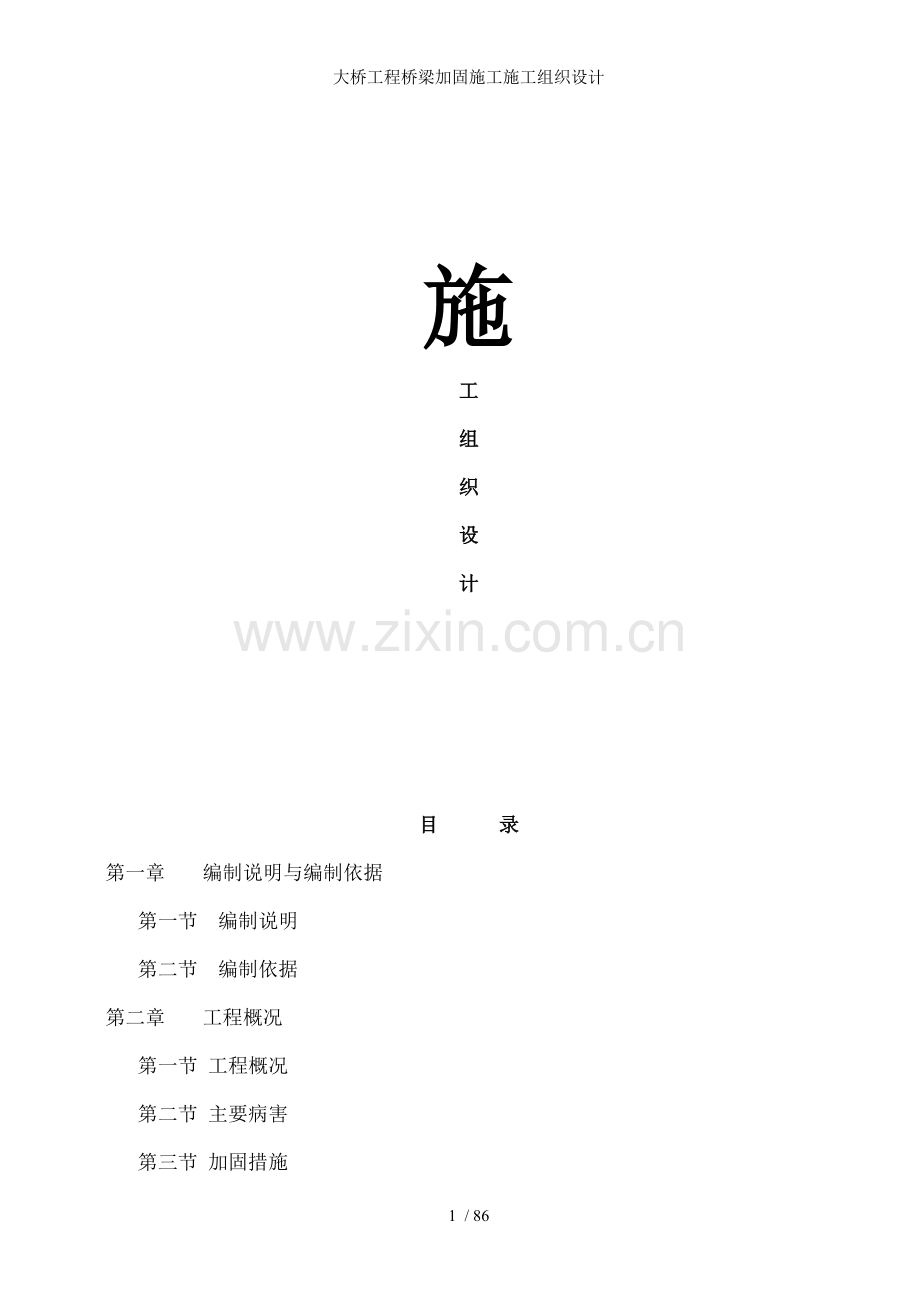

施
工
组
织
设
计

目 录
第一章 编制说明与编制依据
第一节 编制说明
第二节 编制依据
第二章 工程概况
第一节 工程概况
第二节 主要病害
第三节 加固措施

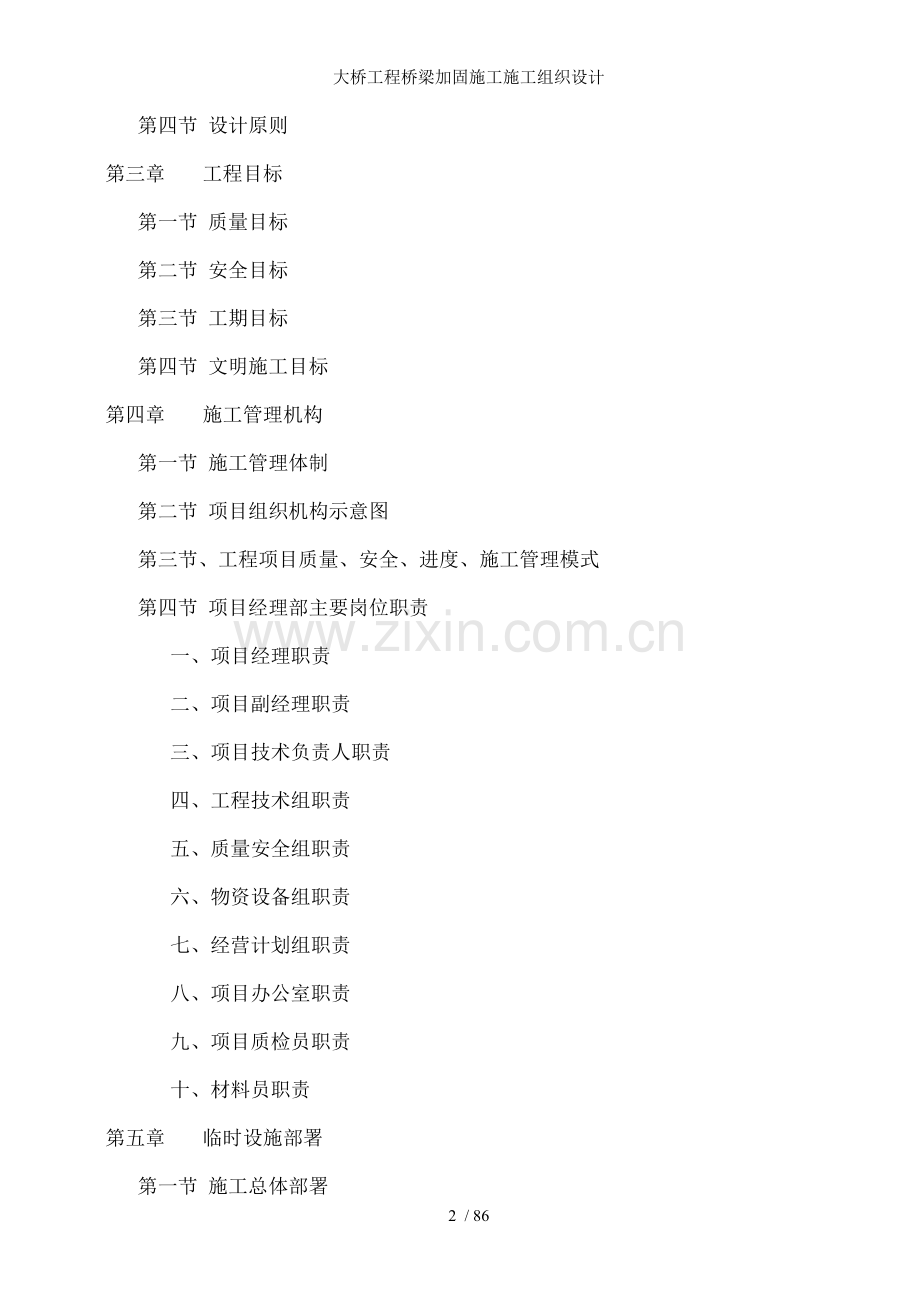

第四节 设计原则
第三章 工程目标
第一节 质量目标
第二节 安全目标
第三节 工期目标
第四节 文明施工目标
第四章 施工管理机构
第一节 施工管理体制
第二节 项目组织机构示意图
第三节、工程项目质量、安全、进度、施工管理模式
第四节 项目经理部主要岗位职责
一、项目经理职责
二、项目副经理职责
三、项目技术负责人职责
四、工程技术组职责
五、质量安全组职责
六、物资设备组职责
七、经营计划组职责
八、项目办公室职责
九、项目质检员职责
十、材料员职责
第五章 临时设施部署
第一节 施工总体部署
第二节 施工总体布置安排
第六章 施工准备
第一节 施工准备
第二节 测量前期准备
第三节 技术工作准备
第四节 物资、机械设备准备
第五节 劳动力准备
第六节 外界联系
第七章 拟投入本项目的施工机械设备与检测仪器
第一节 施工机具配备说明与进场计划
第二节 施工机具配备表
第三节 试验和检测仪器设备表
第八章 工种配置与劳动力配置计划
第一节 劳动力安排情况
第二节 劳动力安排计划的保证措施
第九章 施工进度计划
第一节 施工进度安排
第二节 施工进度计划横道图
第三节 工程进度控制说明
一、行政方法
二、经济方法
三、技术管理方法
第十章 主要施工工艺
第一节 施工程序
第二节 各关键工序施工方法
一、裂缝采用灌注裂缝封闭胶封闭
二、植筋施工工艺
三、锚喷砼加固
四、路堤挡墙墙身注浆加固
五、路堤地基钢花管注浆基础施工
六、其它加固要求
七、特殊材料基本性能指标、试验方法与标准
八、钢筋工程
九、模板工程
十、混凝土浇筑
十一、沥青混凝土桥面
十二、浆砌片石挡土墙
十三、混凝土挡土墙
第十一章 季节施工和夜间施工措施
第一节 雨季施工措施
一、雨季施工的准备工作
二、主要施工管理措施
第二节 夜间施工措施
第十二章 质量目标与质量保证措施
第一节 质量目标
第二节 质量保证措施
第三节 回访与保修措施
一、回访措施
二、工程保修
第十三章 安全目标与安全施工保证措施
第一节 安全目标
第二节 安全保证措施
一、安全管理网络
二、安全管理措施
三、施工用电措施
四、防高空坠落和物体打击措施
五、机械设备的使用、维修和保养
六、雨季施工措施
七、防火安全措施
第十四章 保证工期措施
第十五章 现场文明施工措施
第十六章 减少扰民噪音、降低环境污染措施
第十七章 环境保护
第一节 环境规划
第二节 环境保护、水土保持
第三节 加强对职工进行环保、水保教育
第四节 制定并实施各项环保作业制度
第五节 加强对施工弃渣和固体废弃物的管理
第六节 废水、废油治理与防止饮用水污染的措施
第七节 加强环境卫生管理
第八节 防止和控制粉尘、废气大气污染措施
第十八章 与业主、监理等相关部门配合措施
第十九章 降低成本措施
第二十章 附图、附表
附表一：拟投入本项目的主要施工设备表
附表二 拟配备本项目的试验和检测仪器设备表
附表三 劳动力计划表
附表四 施工进度横道图
附表五 施工总平面图
附表六 临时用地表

第一章 编制说明与编制依据
第一节 编制说明
本工程是平武县白草大桥加固工程，位于白草大桥位于S205九寨沟双河至江油段，其中心桩号为K142+328.045。我公司凭借多年的同类工程施工经验、雄厚的技术管理力量、经济实力和机械设备拥有量，凭借良好的信誉，无论从施工方案、人员设置、机械配备，或者材料供应、服务等方面都会全力以赴争取中标，一旦中标，我们将会把此工程列为我公司的重点工程项目，以全公司为依托、为后盾，优质高速地完成本工程的施工，交出让用户满意的精品。
我公司在平武县白草大桥加固工程的施工中，将以优质、高速、安全、文明为施工宗旨，本着对业主高度负责的态度，确定在180天内完成工程的施工。使该工程质量达到国家合格标准。在施工中，我公司本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位与监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。制定环保措施，控制噪音与杜绝各种声、光、尘污染；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。同时，在施工中协同建设单位开展“增收节支、开源节流”活动，提出更多合理化建议，力争“少花钱、多办事、办实事”，将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的，更好更快地交出让业主满意的精品工程。
本《施工组织设计》作为指导施工的技术性文件，编制时对各分部分项工程的工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备与周转材料配备、主要技术措施、安全、文明施工与降低成本等诸多因素尽可能做了充分考虑，突出其科学性、适用性与针对性。中标后在施工前还要编制详细的实施性施工组织设计或施工方案、措施与作业指导书，指导工程施工。
第二节 编制依据
1、中华人民共和国《招标投标法》、《合同法》、《建设工程质量管理条例》。
2、交通部颁发的现行《公路桥涵施工技术规范》、《公路工程质量检验评定标准》
3、白草大桥加固工程工图设计与相关的技术与规范和本工程的实际情况。
4、平武县白草大桥加固工程《施工招标文件》。
5、公路工程国内招标文件范本。
6、根据当地政府的具体规定和要求。
7、本投标人具有的类似工程施工经验。

第二章 工程概况
第一节 工程概况
白草大桥位于S205九寨沟双河至江油段，其中心桩号为K142+328.045,桥面净宽7.0m,本桥分1号引桥,2号引桥与主桥,1号引桥与2号引桥间有36.95m高填土路基,2号引桥与主桥相连,桥梁全长为189.91米,桥台为重力式桥台,扩大基础。
大地震后桥梁结构破坏严重,为了保障桥梁结构安全,2008年6月,设计院受业主委托对本桥进行了外观检测与技术状况评定。检测结果为五类桥梁。
第二节 主要病害
1、在地震力的作用路堤部分挡土墙发生破坏。
2、一号引桥平武侧腹拱拱圈与二号引桥江油侧腹拱拱圈发生破坏，腹拱拱圈破碎脱落。
3、其它腹拱拱圈出现裂缝、破损等病害。
4、护栏等附属构造均遭到严重破坏。
5、病害具体分布情况检测报告已明确。
病害原因分析
本桥为砌体结构。整体性差，抗震能力弱，在强烈地震力的作用下桥梁结构受到强烈震动。结构发生破坏。
第三节 加固措施
1、拆除路堤部分挡土墙，重新砌筑挡土墙。
2、拆除一号引桥平武侧腹拱拱圈与二号引桥江油侧腹拱拱圈，立模、采用C30砼重新浇筑严重破坏的腹拱拱圈，结构尺寸与竣工图保持一致。
3、对其它局部发生破损的腹拱拱圈采用锚喷8cmC25砼进行加固处理，锚喷前应对结构出现的裂缝进行封闭处理。
4、重新浇筑桥面铺装，更换护栏等附属构造。
第四节 设计原则
1、荷载等级：汽车-20、挂车-100级。
2、抗震标准：主桥、引桥部分的抗震设防标准与原设计标准一致；新建挡墙满足调整后的抗震设防标准的要求。
3、技术标准：维持原设计技术标准。
4、维修处理设计严格按照相关规范进行。
5、维修处理设计必须考虑对原桥梁结构的损伤尽可能的降到最低。
6、维修处理设计应综合考虑技术可靠、结构耐久性、后期养护费用低廉。
7、设计依据
（1）相关合同
（2）《公路工程技术标准》JTJ-97
（3）《公路桥涵设计通用规范》JTJ021-89
（4）《建筑抗震设防分类标准》GB50223-2008
（5）《建筑抗震设计规范》GB50011-2008
（6）《公路桥梁抗震设计细则》JTG/TB02-01-2008
（7）《公路圬工桥涵设计规范》JTGD61-2005
（8）《公路钢筋混凝土与预应力混凝土桥涵设计规范》JTJ023-85
（9）《公路桥涵养护规范》JTGH11-2004
（10）《公路桥涵施工技术规范》JTJ041-2000
（11）《混凝土结构加固技术规范》GB50367-2006
（12）《检测报告》
（13）施工设计图和竣工文件
第三章 工程目标
第一节 质量目标
1、业主满意
2、确保工程质量竣工验收合格。
为了达到该质量总目标，在施工全过程中，以目标管理统揽全局，以经济承包为杠杆，以全面推广应用ISO9001国际质量标准为手段，开展质量管理工作。将单位工程质量总目标分成各分部工程、分项工程的分目标，各质量分目标落实到具体人头上，并实行经济承包，实行关键工序、关键时候重奖重罚，使每个项目员工和目标直接相关，对目标负责，并给每个项目员工以压力和动力，以最大限度地调动和发挥每个员工的生产积极性和聪明才智，提高员工的质量意识。
本工程要求分项工程合格率达到100％，子分部工程合格率达到100％，分部工程合格率达到100％，单位工程质量等级为优。
按交通部现行交、竣工验收评定办法：交工验收合格，竣工验收优良。
第二节 安全目标
本工程施工安全生产总目标为：杜绝重大伤亡事故、轻伤事故频率控制在5‰以内，实现“五无”（即无死亡、无重伤、无坍塌、无中毒、无火灾）。
第三节 工期目标
在确保工程质量和施工安全的前提下，通过优化施工组织方案，强化施工管理，合理安排，确保工程158天完成。
第四节 文明施工目标
本工程文明施工总目标为创建示范文明工地，努力做好规划管理，场容场貌创一流水平。文明施工是一项科学的管理工作，是现代化施工企业的一个重要标志，也是施工企业的一项综合性基础管理工作。因此，我公司希望通过抓好文明施工来促进、带动和全面完善企业内部的管理体系，更进一步增强和提高企业的综合素质
第四章 施工管理机构
第一节 施工管理体制
根据本工程的特点，从项目管理成员、施工机械、物资供应、施工技术管理等方面都必须做到充分保证。
1、执行项目经理负责制、项目成本核算制的项目法施工模式。以项目经理与主要管理、技术、质安、物资等主管人员为中心，组成精干、高效的项目经理部，对工程质量、工期目标、施工安全、文明施工、项目核算与施工全过程负责。
2、施工过程中，项目经理实行以项目法施工为核心，以“优质、高速、安全、文明”为主轴，不断优化生产要素，加强动态管理，科学组织、精心施工，大力推广先进施工技术，有效推行全面质量管理，强化质量、安全两个保证体系，在保证质量优良的同时，力争提前完成。
第二节 项目组织机构示意图
项目经理部组织结构图

项目经理
项目副经理
项目总工
技术组
材料组
质安组
设备组
土建组
电气组
结构补强组
各专业班组组长
各专业班组工人

第三节、工程项目质量、安全、进度、施工管理模式
1、质量、安全管理模式
根据公司的管理规定，项目经理是质量管理的第一责任人，和工程技术组、质量安全组成立质量预控QC小组。制订创优计划，对工程质量进行三检制、三级安全教育。对常出现通病的部位制订预防措施，并进行深入透彻的技术交底，把事前控制放在第一位。实施完毕后检查实施效果，对发生的质量问题进行分析原因，提出纠正方法，制订预防措施，并不断加以改进，防止以后继续发生类似问题。
2、施工进度管理模式
本工程实行开工前有总进度计划，每个月有分进度计划，每周有详细的小工作计划。对施工总进度进行动态管理，每周、每月检查计划完成的情况，找出提前或滞后的真正原因，并与时进行相应的调整，确保工期按时完成。
第四节 项目经理部主要岗位职责
一、项目经理职责
1、在公司经理领导下，会同有关部门协商组建项目经理部。
2、贯彻实施公司质量方针和质量目标，领导本工程项目部制定项目质量目标和项目经理部管理职责，确保质量目标的实现。
3、负责组织各种资源，完成本次项目施工合同，对工程质量、施工进度、安全文明施工状况予以控制。
4、负责对一般质量事故的调查、评审和处置。
5、领导技术人员完成质量记录和竣工文件的编制和移交，参加工程竣工验收交付工作，并对存在问题予以整修。
6、以企业法人委托人身份处理与工程项目有关的外部关系，对公司总经理负责。
二、项目副经理职责
1、负责组织本工程项目的施工生产，建立项目安全保证体系对施工过程质量负责。
2、负责优化施工组织工作，领导安全文明施工，组织实施本质量计划确保满足合同要求和实现质量目标。
3、分管本项目物资管理和工程分包工作，负责协调施工生产所需的人员、物资和设备的供给。
4、负责纠正和预防措施的组织实施。
三、项目技术负责人职责
1、负责组织本项目质量策划，组织编制质量计划并按规定报批，主持建立项目质量保证体系，将项目质量管理目标分解到各部门、班组和岗位，并对实施情况进行检查监督。负责组织图纸会审、技术交底和质量计划的交底工作。
2、负责组织贯彻技术规程、规范和质量标准，认真贯彻实施各项管理制度和相关程序，对本项目人员违反操作规程和程序造成的质量问题负有领导责任。
3、负责文件和资料的管理工作，确保现场使用的文件均为有效版本，指导和检查生产过程的各种质量记录和统计技术应用工作，确保质量记录的完整性、准确性和可追溯性。
4、定期召开质量例会，并与时向公司主管部门反馈质量信息。
5、负责审批本工程项目的“紧急放行”和“例外放行”报告。
6、负责组织动员本项目全体员工积极配合质量体系审核，认真制定纠正和预防措施。
7、负责检验和试验人员、仪器设备的配备和管理工作。
8、领导新技术、新材料、新工艺的开发应用和本项目的培训工作，指导项目开展QC小组活动。
9、领导本项目质量评定和竣工交验工作。
四、工程技术组职责
1、贯彻执行质量方针和质量目标，确保施工过程按照质量体系文件要求进行。
2、负责项目经理部文件和资料控制工作。
3、参加图纸会审工作，与时将设计变更内容标识在图纸上。
4、负责编制施工技术方案和作业指导书，并向操作人员交底。
5、负责工程施工、工程质量和现场文明施工的控制。
6、参加质量事故调查和分析，制定有关纠正和预防措施并跟踪实施验证。
7、负责对被列为特殊过程和关键工序的过程实施施工全过程的监控。
8、负责质量记录的收集、整理、标识、归档、保管和移交工作。
五、质量安全组职责
1、贯彻执行质量方针和质量目标。
2、负责施工过程的检查、验收和质量评定，并将质量检查结果上报工程部。
3、负责现场施工安全教育、安全检查并作好记录。
4、负责质量记录的收集、整理、移交工作。
5、参加一般质量和安全事故的调查评审，并负责上报有关材料。
六、物资设备组职责
1、编制物资采购申请计划。
2、负责项目分管物资的采购工作。
3、负责进场物资的验收，搬运，贮存，标识，保管保养，发放工作。
4、负责贮存物资检验和试验状态的标识工作。
5、负责物资验证的各种质量证明文件的收集，分类整理和移交。
6、搞好部门间协作，做好材料和工具的使用管理工作。
7、与时准确地向有关部门提报物资报表。
七、经营计划组职责
1、贯彻执行质量方针和质量目标，执行质量体系文件。
2、配合经营计划部做好工程变更或其它特殊情况而影响合同执行时的合同评审工作。
3、负责对工程劳务承包方进行评价，选定合格的劳务承包方。
4、按时完成工程预、决算工作。
八、项目办公室职责
1、执行质量方针和质量目标，执行质量体系文件。
2、负责上报项目培训计划，根据人才劳务中心统一安排组织培训。
3、主要负责《培训程序》和《过程控制程序》中人员持证上岗的管理工作。
九、项目质检员职责
1、 贯彻执行质量方针和质量目标，执行质量体系文件。
2、负责工程项目施工质量检查、监督、评定和验收工作，并负责定期上报质量报表。
3、参加质量事故的调查分析和纠正预防措施的实施验证。
4、负责质量记录的编写、收集整理和归档。
5、负责检验和试验产品的取样、养护、送检工作。
6、负责产品的试验状态标识工作。
7、负责现场计量工作，对检验、测量和试验设备进行维护保养，并按规定要求与时送计量部门校准。
十、材料员职责
1、负责对进场所有物资进行验证，并对物资数量和外观质量进行检验。
2、对必须检验和试验的材料，通知试验人员抽样送检。
3、做好原材料，成品和半成品的标识和状态标识，并随时检查，保护标识。
4、负责物资的堆码，贮存，保管和发放工作。
5、负责现场周转材料，工具的使用管理工作。
第五章 临时设施部署
第一节 施工总体部署
1、严格按招标文件业主提供的条件进行布置；
2、布置体现方便施工、管理、减少干扰、利于生活并符合环保要求，在满足工程质量、工期需要的前提下，尽可能减少工程占地、临时工程与主体工程统筹考虑；
3、最大限度地保护自然景观不受破坏，符合本招标文件对环保的有关要求；
4、施工营地建立完善的排水系统，生活污水需经必要的处理后方可排泄。
5、根据招标文件的要求，结合现场的实际情况以与施工总进度的安排，确定水、电、通讯系统，施工道路，生产辅助临建设施，办公与生活福利设施以与冬季、雨季施工布置等。
第二节 施工总体布置安排
根据本工程用地红线与现场踏勘情况，本着方便施工的原则布置必须的临时建筑与施工设施。详见临时设施布置总平面图，附表五。
第六章 施工准备
第一节 施工准备
1、成立项目领导班子，按《施工组织设计》配备管理人员到位。
2、按经批准后的施工总平面布置图搭设现场的钢筋加工棚、施工用料堆场、办公室、临时宿舍等设施，同时保证场内道路畅通、场容整齐。
第二节 测量前期准备
在工程正式开工前，首先检查将要使用的水准仪、全站仪、钢尺是否经过检验并在有效期内。施放过程中，项目技术负责人和测量人员一起对甲方所提供的红线、基线，控制点、等进行复核，并形成书面材料递交甲方、监理审批。待一切无误后，根据设计图纸施放建筑物控制线、定位轴线等，形成文字测量放线记录。把控制点引致建筑物附近的永久建筑物上，并做好保护标志。
第三节 技术工作准备
1、组织有关人员学习图纸，了解设计意图与要求对图纸疑点认真记录汇总，准备图纸会审。
2、按照施工组织设计、编制详细的可行的分部分项工程施工方案和施工措施，明确本工程的关键工序和特殊工序，编制作业指导书指导施工，并对其实施全过程监控。
3、做好技术交底工作，对容易出现问题部位制订预防措施，做好事前控制。
4、根据进度要求，提出各种施工计划和分阶段材料需用量计划、钢筋加工计划、模板加工计划、原材料检验和试验计划、机械设备安装计划等，经项目经理或项目技术负责人审批后予以实施。
5、建立工程档案，在工程施工中严格按照规定与时准确地收集内业资料，包括施工前期资料、材料合格证明、设计变更、施工洽商、测量复核记录、会议纪要等。
第四节 物资、机械设备准备
在工程正式开工七天前，项目经理必须要求各材料员对供货商进行评审，确保进货质量，同时材料员必须根据经营计划组提供的采购任务单进行与时采购，需检验的（如钢筋、水泥、砂、碎石等）或试验的（如配合比等）同监理、甲方一起送到具备相关检验资质的质检部门检验，保证材料质量，杜绝不合格材料进场。
施工合同签订后，马上根据施工计划准备相应机械设备，并对其进行重新保养、检验，确保机械设备性能处于最佳状态，避免由于机械故障影响工程进度，特别是塔吊和砼输送泵方面。
第五节 劳动力准备
开工三天前必须准备好经过培训合格、持证上岗的相关工人，并进行质量、安全教育。
第六节 外界联系
工程开工前主动和监理、质检站、甲方、消防部门、环保部门、城管部门和派出所等联系，办理各种相关证件，如：有见证送检证、环保噪音申请、排污申请、占用临时道路申请、临设消防、职工临时户口等手续。
第七章 拟投入本项目的施工机械设备与检测仪器
第一节 施工机具配备说明与进场计划
施工合同签订后，马上根据施工计划准备相应机械设备。根据本工程实际情况和现场场地情况，由项目部提前7天安排进场机械，并检查其运行情况。
项目经理部组织技术精良的维修班组，严格按照机械操作规程与保养制度进行与时保养和维修，保证其正常运转，充分发挥机械优势，确保工程的顺利进行。要求机械完好率达到90％以上，利用率达到95％以上。
第二节 施工机具配备表
详见附表一。
第三节 试验和检测仪器设备表
详见附表二

第八章 工种配置与劳动力配置计划
第一节 劳动力安排情况
劳动力安排情况见附表三。
第二节 劳动力安排计划的保证措施
1、根据本工程的施工进度安排情况，参照实际劳动率水平，按不同施工阶段组织劳动力进场。
2、把本工程作为我公司的重点工程，调集精干施工队投入到本工程中去。
3、为保证施工质量，提高效率，便于核算，作业班组保持相对稳定，由项目经理部统一安排，统筹调度。
4、利用微机管理，建立劳动动态管理模式，提前落实作业队伍，依据各阶段工程量大小与网络计划，配备相应劳力，尽量使其呈正态分布，避免各阶段劳力配备相差悬殊。
5、做好向施工队、班组进行施工组织设计、计划和分部分项工程的技术交底。
6、为确保施工人员的身体健康和安全，保证工程的顺利实施，控制和防止“突发性流行疾病”的发生与蔓延，建立完整的疾病防治体系，制定预防措施、管理措施、防治措施等。
7、职工工作应作到科学安排，尽量减少加班，以保持职工身心健康。
8、加强职工素质教育，按规范标准文明施工，不蛮打硬干；与时清理工程现场的垃圾、杂物，模板、架管等堆放整齐，做到工完活底清。
9、建立健全各项管理制度，并传达到每个职工。
第九章 施工进度计划
第一节 施工进度安排
招标文件要求本工程工期为180日历天，为了确保工期的实现，我们将精心组织，合理安排，优质高效地完成本合同的全部工程。根据我公司以往完成的类似工程的经验，本工程总工期为158日历天，计划2009年3月25日开工，2009年8月29日竣工。
1、2009年3月20日至3月24日 进场开工准备工作；5个日历天
2、2009年3月25日至2009年4月3日 搭设两孔引桥主拱圈支架；10日历天
3、2009年4月4日至2009年4月8日，拆除护栏等附属构造；5日历天
4、2009年4月9日至2009年4月18日 拆除路堤上半部分挡土墙与相应的填土；10日历天
5、2009年4月19日至2009年5月3日加固未拆除的下半部分挡土墙基础与挡土墙墙身；15日历天
6、2009年5月4日至2009年5月18日 设置新挡墙钢筋，浇注新建挡土墙砼；15日历天
7、2009年5月19日至6月1日；砌筑上半部分新建挡墙内片石砼；14日历天
8、2009年6月2日至6月16日；拆除1号引桥与2号引桥靠路堤侧拱上立墙与腹拱圈；15日历天
9、2009年6月17日至6月26日；配置钢筋，立模；10日历天
10、2009年6月27日至7月21；浇筑路堤两侧立墙与腹拱圈砼，浇筑拱上建筑，喷锚加固其它腹拱圈；25日历天
11、2009年7月22日至8月20；重新浇筑桥面铺装、护栏等附属构造；30日历天
12、2009年8月21日至8月29；拆除引桥支架，施工完成；9日历天
第二节 施工进度计划横道图
详见附表四
第三节 工程进度控制说明
一、行政方法
首先成立总体协调进度的行政机构，并要求各施工队成立相应的组织机构，确保整个工程的施工进度。各级进度组织机构中的人员应享有建设单位赋予的行政罢免权，若由于分包工程延误导致影响总工期延误，可以利用行政方法对其项目部主要领导进行罢免。
二、经济方法
在日常施工期间应利用经济奖罚制度来管理各施工队。根据施工实际情况，对在保质保量情况下按时完成或提前完成，从而加快整个工程进度的，要对其进行奖励；同样，对各种不按照计划施工或延误工期情况，总包单位也要对其做相应的处罚。总之，在工程进度上，一定要利用好经济杆杠这个有利工具。
三、技术管理方法
1、建立完善的计划保证体系
建立完善的计划体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环。本工程的计划体系将以日、周、月、年和总控计划构成的工期计划为主线，并由此派生出一系列技术保障计划、商务保障计划、物资保障计划、质量检验与控制计划、安全防护计划与后勤保障计划，在各项工作中作到未雨绸缪，使进度管理形成了层次分明、深入全面、贯彻始终的特色。
（1）采用科学的三级网络编制施工总控计划
本工程的进度管理将采用三级网络计划进行管理，一级网络根据工程总工期控制工程各阶段里程碑目标；二级网络根据各阶段分项工程的工期目标控制分解成分部的目标；三级网络控制指导每日主要工序生产，利用三日前锋计划控制日计划和周计划。通过对关键线路施工编制标准工序，建立计划统计数据库，利用项目管理信息系统对工期进行全方位管理。
（2）制定派生计划
制定派生计划工程的进度管理是一个综合的系统工程，包括了技术、资源、商务、质量检验、安全检查等多方面的因素，因此根据总控工期、阶段工期和分项工程的工程量制定出技术保障、商务合同、物资采购、设备订货、劳动力资源、机械设备资源等派生计划，是进度管理的重要组成部分，按照最迟完成或最迟准备的插入时间原则，制定各类派生保障计划，做到施工有条不紊、有备而来、有章可循。
2、对进度计划实施检查分析
本工程建筑工程量较大，工种多，工序穿插较为复杂，对进度计划进行检查分析：
（1）计划、统计人员密切协作，通过现场统计日报和周报，将实际进度与计划进度相比较，对进度计划进度跟踪分析，并把跟踪结果通报有关领导和分包单位。
（2）每个调度人员都有明确的岗位，对自己管片内发生的问题全面负责，发现问题与时处理。
（3）通过总体调度会、专业调度会、与甲方与监理的协调会，通过会议纪要确定由何人何时解决问题，并在下会议中检查落实情况。
（4）编制计划（特别是总控制计划）时必须对施工方案有所了解。计划人员应与技术、与各专业分包单位协商。
3、定期对进度控制目标进行分析，制定防范性对策
本工程施工中以总进度网络为依据，按不同施工阶段、不同专业工种分解为不同的进度分目标，以各项管理、技术措施为保护手段，进行施工全过程的动态控制。每周定期对工程进度计划进行检查，定期对进度控制目标进行分析，综合考虑控制目标是否合理可行。与时发现进度计划中的滞后工作，并对其影响工作做相应的调整，使其总进度计划不受影响。施工现场的条件和情况千变万化，总承包部要与时了解和掌握与施工进度有关的各种信息，不断将实际进度与计划进度进行比较，一旦发现进度拖后，要分析原因，并系统分析对后续工作会产生的影响，在此基础上制定调整措施。
4、对设备采购计划编制方法
由于工程量大，任何一种材料设备未能与时供应，都将影响到整个建设工期。因此对水泥、钢材、木材等常用建筑材料与施工设备应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法。本工程涉与到的工程尤其是专业施工较多，且对整个工程的进度有较大影响。如结构加固补强工程等。其特点是专业性强，工程上对材料的使用极为严格，材料的使用一般要经过原料定样、加工制作、运输、安装施工等多个施工环节，任何一个环节都会对工程进度产生影响。因此，对这部分专业工程，要提前进行工程深化设计、原材定样、工程招标，避免因此影响进度。材料采购要根据工程进展情况制定详尽采购计划，现场堆放要根据工程总平面布置规划布置。
第十章 主要施工工艺
第一节 施工程序
搭设引桥主拱圈支架→拆除护栏等附属构造→拆除路堤上半部分挡土墙与相应的填土→加固未拆除的下半部分挡土墙基础与挡土墙墙身→设置新挡墙钢筋，浇注新建挡土墙砼→砌筑上半部分新建挡墙内片石砼→拆除1号引桥与2号引桥靠路堤侧拱上立墙与腹拱圈→配置钢筋，立模→浇筑路堤两侧立墙与腹拱圈砼，浇筑拱上建筑—重新浇筑桥面铺装、护栏等附属构造→拆除引桥支架，施工完成。
第二节 各关键工序施工方法
一、裂缝采用灌注裂缝封闭胶封闭
1、材料要求
混凝土裂缝采用注射裂缝修补胶进行封闭，其基本性能指标应满足《混凝土结构加固设计规范》（GB50367-2006）的要求，详见“裂缝修补胶（注射剂）基本性能指标”表。
2、施工工艺
（1）施工工艺流程
以一定压力（压力要求详见采用产品说明书）将低粘度、高强度的裂缝修补胶液或修补裂缝用聚合物水泥注浆料注入裂缝腔内，其具体工艺流程如下：
裂缝周边混凝土表面处理 → 埋设注浆咀 → 封缝 → 封缝检查 →
配制浆液 → 注浆 → 封口处理 → 质量检查
（2）施工操作要点
A、裂缝周边混凝土表面处理
灌缝前应首先对裂缝周边混凝土进行处理，选用钢丝刷、角磨机清除裂缝表面的灰尘、浮渣、松散层；然后用空压机将裂缝中混凝土碎屑、粉尘清除干净；再用棉纱浸丙酮或二甲苯或酒精将沿缝两侧各5cm宽范围擦洗干净，并保持干净。
B、埋设注浆咀
沿裂缝方向骑缝埋设注浆咀，当一个注浆咀注浆时，其他注浆咀可当排气咀使用。
将注浆咀固定在预定的位置上，在注浆咀四周与外表面用厚张5mm的建筑结构胶将灌浆咀密封、粘结好。
C、封缝
其目的在于使裂缝成为一个封闭性的空腔。通常根据裂缝的大小和注浆的要求，进行封缝。对细小缝可用环氧胶泥或环氧树脂浆液贴脱脂玻璃丝布直接封缝。如有渗漏也可配合使用水泥加水玻璃密封堵漏。封缝质量直接影响灌浆质量，所以要认真制作。
D、封缝检查
为保证封闭空腔的密闭性能和承受注浆压力，应对封缝进行密封效果检查。程序是，待封缝胶泥或水泥砂浆固化后，沿缝涂一层皂液，从灌浆嘴向缝中通压缩空气，若无冒泡封缝效果好，可以进行下一工序，否则应予以修补。
E、注浆
灌浆前接通管路打开所有灌浆咀上的阀门，再一次用压缩空气将管道与裂缝吹扫（原已吹扫干净）一遍，对灌浆机具设备进行检查，并试运转正常方可正式灌浆。根据裂缝的区域或大小不同，可采用单孔或分区群孔灌浆。在一条缝上灌浆可由一端到另一端。注浆压力要求详见采用产品说明书，压力应逐渐升高，不得骤然加压。达到规格应保持稳定，以满足灌浆要求，保证灌浆质量。
注浆结束的标准应以不吸浆为原则，一般吸浆率≤0.1L/min，再继续压注几分钟即可停止灌浆。灌浆结束后应立即拆除管道，并清洗干净。
F、封口处理
待裂缝修补浆液达到初凝不外流时，拆下注浆嘴或注浆合等设施，再用快固化胶液把灌浆嘴处抹平封口。灌浆工艺完成。
3、施工安全要求
（1）裂缝修补胶、丙酮、二甲苯与酒精为易燃物品，严禁靠近火源。
（2）施工时操作人员必须穿保护性服装，戴防护面具、手套；接触到皮肤立即用大量清水冲洗。若不慎溅入眼睛，须立即用水清洗并寻求诊治。
（3）配置和使用场所，必须配置灭火器以备救护。
（4）封闭环境作业时，施工现场要有通风换气措施。
（5）工序完成后工具应与时清洗，以便下一次使用。
4、质量要求
灌浆工艺完成后要进行灌浆质量检查，具体检测措施如下：
（1）对每个注浆裂缝通入压缩空气或压入水（注浆压力的70%~80%）进行检查，若有漏水、气等现象为不合格。应采取复注浆措施进行处置，直至无漏水、气等现象为止。
（2）对重要裂缝当裂缝修补胶达到完全固化期时应立即钻芯取样进行检查。钻芯取样应符合下列规定。
A、芯样应骑缝钻取，但钻取前应探明构件钢筋所在位置，要避让构件内部钢筋。
B、芯样直径不小于50mm。
C、取芯造成的孔洞，应立即采用强度等级较原构件提高一级的豆石混凝土填实。
D、芯样检验应采用劈裂抗拉强度测定方法，详见《混凝土结构加固设计规范》（GB50367-2006）附录G。当检测结果符合下列条件之一时判断为符合设计要求：
沿裂缝方向施加的劈力，其破坏发生在混凝土内部（即内聚破坏）
破坏虽部分发生在界面上，但这部分破坏面积不大于破坏面总面积的15％。
二、植筋施工工艺
1、材料要求
（1）钢筋
本项目采用植筋所采用HRB335钢筋，必须符合国家标准GB1499-1998的有关规定。
（2）植筋胶
本项目种植钢筋的胶粘剂为A级胶，必须采用专门配制的改性环氧树脂胶粘剂或改性乙烯基酯类胶粘剂，其安全性检测详见“锚固用胶安全性检验合格指标”。
2、施工工艺
（1）施工工艺流程：
总体施工艺流程：
A、对结合面的表面垃圾清除，并进行凿毛处理；
B、按设计要求植入钢筋；
C、按设计要求绑扎钢筋网；
D、浇注混凝土；
E、养护。
植筋施工工艺流程：
准备→钻孔→清孔→孔除尘→孔干燥→钢筋处理→配胶→注胶→插筋→养生。
（2）施工操作要点：
A、垃圾清除与凿毛
砌体结构的表面垃圾与油污应清除，并采用人工方式对表面凿毛。浇注混凝土前应充分保持砌体结构表面湿润，且表面无水珠。
B、植筋
植筋工具
植筋的工具：冲击钻（配足设计植筋孔径相对应的钻头）、钢筋探测仪、吹气泵、气枪、植筋胶注射器、毛刷（或钢丝刷）。
植筋工艺
准备：
检查被植筋的混凝土面是否完好，用钢筋探测仪测出植筋处混凝土内的钢筋位置，核对、标记植筋部位，以便钻孔时避让钢筋，如设计植筋位置有钢筋，可以对植筋位置做适当调整。
钻孔：
a 按上述标记钻孔位置，利用电锤钻孔（严禁使用气锤钻孔，防止出现混凝土局部疏散、开裂）。
b 孔径的选定，按照产品提供说明执行。Φ12植筋，孔径为16mm；孔的深度应根据设计具体要求确定，植筋胶厂商提供的配套资料作为参考。孔的深度必须大于、等于设计值，本项目设计植筋深度取用钢筋直径的10d。实际操作，根据孔径和对应深度要求钻孔，经检查满足要求即可终孔。
清理孔洞（除尘、干燥）：
钻孔成批量后，逐个清除孔内灰尘，利用压缩空气或用水清孔，用毛刷刷三遍、吹三遍，确保孔壁无尘（如梁、柱、板孔内潮湿，需用防潮湿结构胶。
钢筋处理：
检查钢筋是否顺直，用钢丝刷除去锈渍，用乙醇或丙醇清洗干净，凉干使用。无锈蚀钢筋则可不进行除锈工序。
配胶和注胶
根据植筋胶生产厂家的使用说明、种类要求配置，注胶要一次完成。
首先将植筋胶直接放入胶枪中，将搅拌头旋到胶的头部，扣动胶枪直到胶流出为止，第一次打出的胶不用，待胶流出成均匀灰色方可使用。注胶时，将搅拌头插入孔的底部开始注胶，注入孔内约2/3即可。每次扣动胶枪后，停顿5-6秒钟，再扣动一下胶枪。注射下一次孔时，按下胶枪后面的舌头，因为胶枪为自动回压，避免胶继续流出，造成浪费。更换新的胶时，按下胶枪后面的舌头，拉出拉杆，将胶枪取出。
插筋：
插入处理好的钢筋，此时需用手将其旋转着缓缓插入孔底，使胶与钢筋全面粘结，并防止孔内胶外溢。按照植筋固化时间表的规定时间进行操作，使得植筋胶均匀附着在钢筋的表面与缝隙中，插好固定后的钢筋不可再扰动，等植筋胶养生期结束后再进行钢筋焊接、绑孔与其它各项工程。插筋、养护期间，桥上应避免震动的影响。
养生：
在室外温度下自然养护，温度低于5℃，应改用工温改性结构胶，养生时间一般在24小时以上。
（3）植筋的操作要求：
A、植筋孔按设计要求布孔定位后，配备钢筋探测仪，用钢筋探测仪测定孔位处有无受力钢筋，有钢筋时位置应当变更。尽量避免伤与原有钢筋。植筋前应检查有无裂缝，在裂缝处不宜植筋。
B、植筋孔位置和直径除应满足设计要求外，还必须满足下列基本要求：净边路＞钢筋保护层厚度，并且必须植入原构造箍筋内侧；被植入钢筋的结构物深度≥植筋孔深度+40mm。
C、植筋采用HRB335级带肋钢筋，应符合GB1499-1998国家标准要求，并要求采取机械切断，端面不允许采用氧割。
D、钢筋植入深度按设计文件执行，植入度应扣除混凝土表面剥落
