支护工程支撑梁拆除施工方案.doc

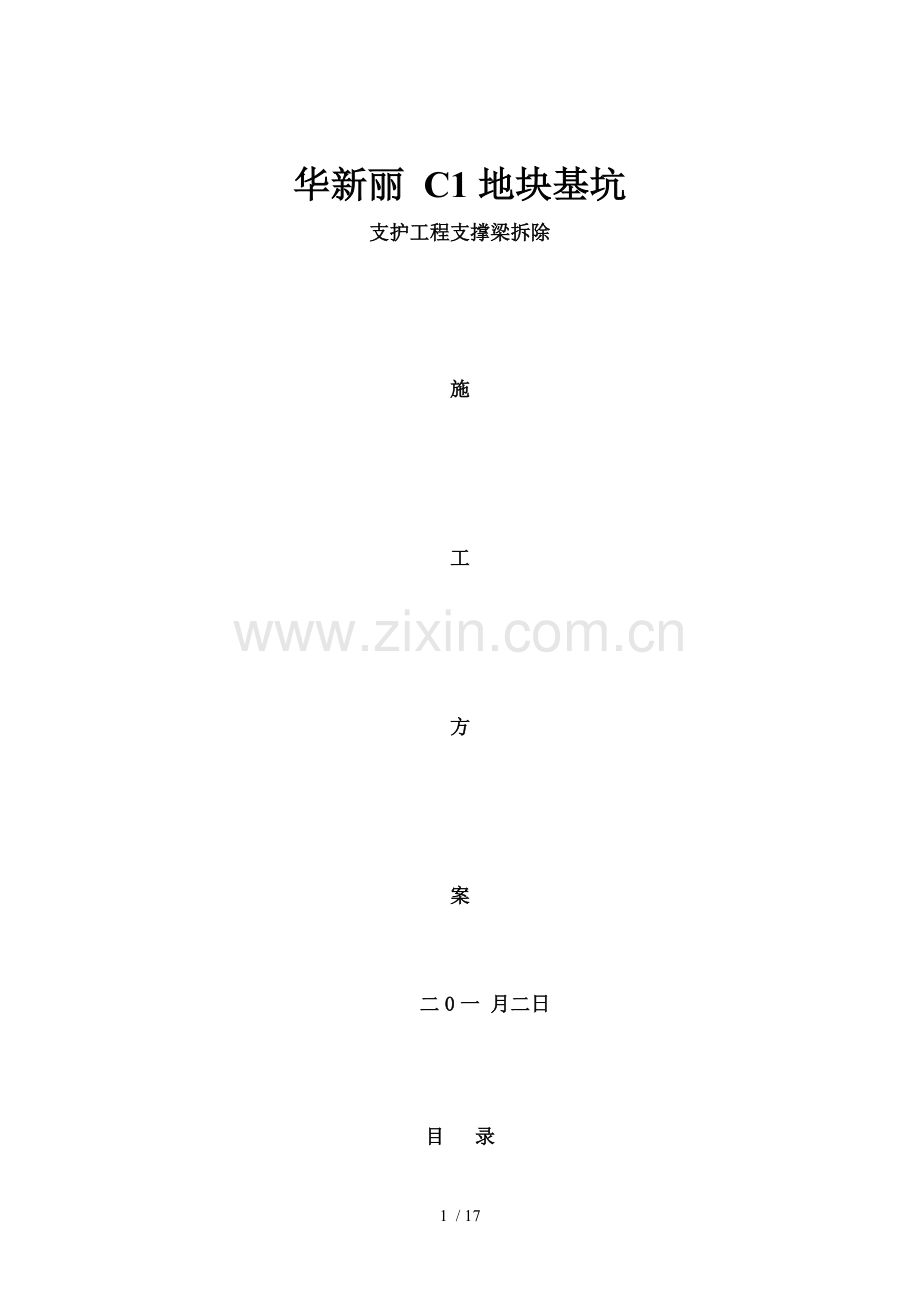

华新丽 C1地块基坑
支护工程支撑梁拆除

施

工

方

案

二0一 月二日

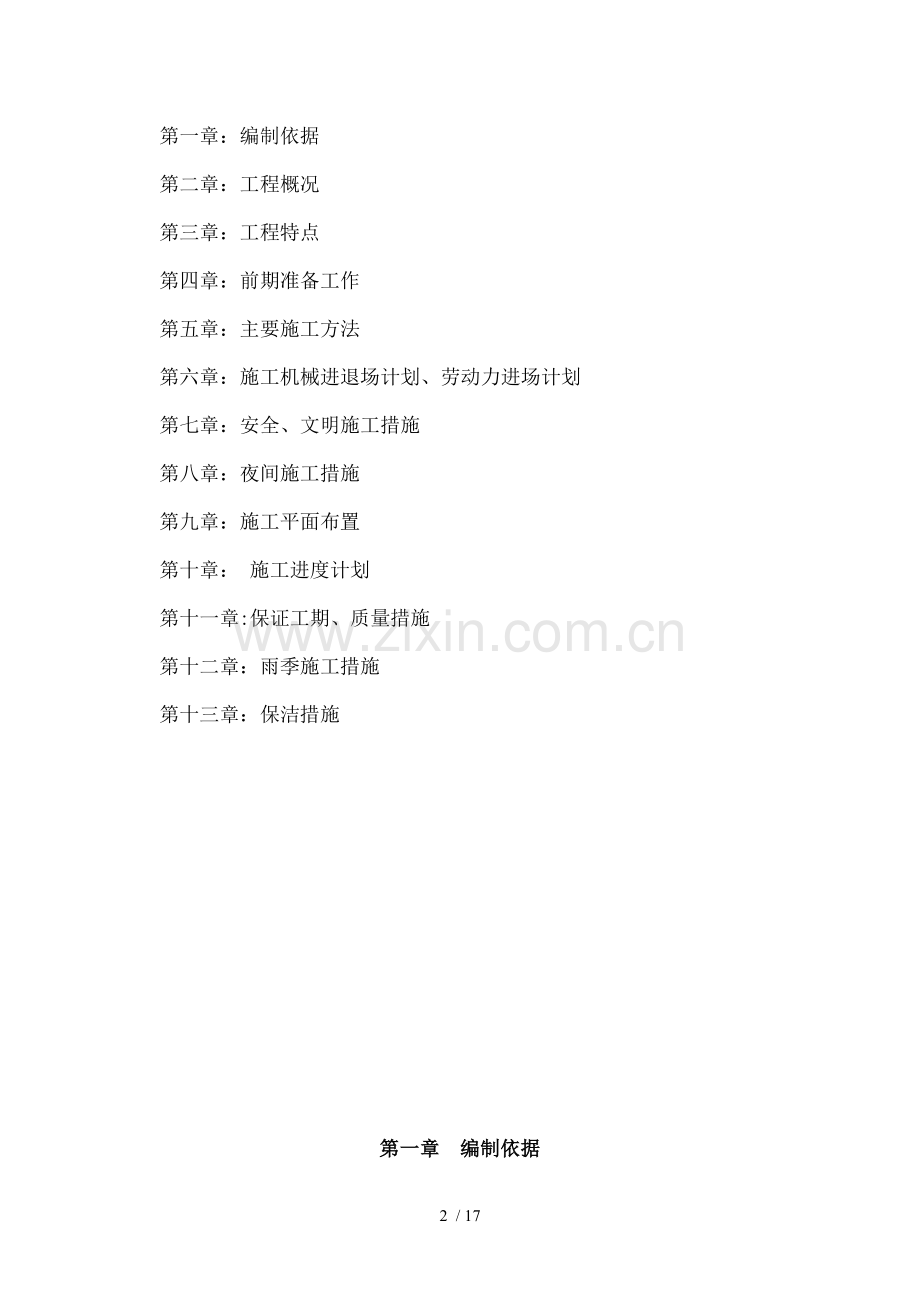

目 录
第一章：编制依据
第二章：工程概况
第三章：工程特点
第四章：前期准备工作
第五章：主要施工方法
第六章：施工机械进退场计划、劳动力进场计划
第七章：安全、文明施工措施
第八章：夜间施工措施
第九章：施工平面布置
第十章： 施工进度计划
第十一章:保证工期、质量措施
第十二章：雨季施工措施
第十三章：保洁措施

第一章 编制依据
华新丽华河西项目C1地块基坑支护工程支撑拆除施工组织设计编制依据为：
一、 华新丽华河西项目C1地块基坑支护工程设计图纸和业主相关文件；
二、现行有关基坑支撑破除施工规范及标准；
三、地方政府有关文明施工、环境保护等文件；
四、本公司机械设备、技术、劳动力、经济实力及相关经验；
五、本公司对现场情况实际了解；

第二章 工程概况
华新丽华河西项目C1地块位于南京河西地区，本工程地处长江漫滩，开挖层多为淤泥质土，土质较差；设计基坑底标高为-18.3—-18.7米，基坑深度为17.2—18.4m,该工程基坑支护采用直径0.9米钻孔灌注桩，外侧设三轴深搅止水围幕；目前该工程正在进行土建底板施工，基坑总长度约240.4m，宽约82.2m，周长为645.2米,深度为18.2米,基坑自下而上共四层钢筋混凝土支撑，冠梁断面800mm×1400 m m，第二层支撑处腰梁YL1 900 mm×1200mm，第三层支撑处腰梁YL2 1000 mm×1200mm,第四层支撑处腰梁YL3 900 mm×1200mm ;支撑梁700 mm×600 mm，750 mm×850 mm，800 mm×1050 mm，第四层局部角撑950 mm×850 mm， 联系梁450×550 mm,600×550 mm共需要破除及外运混凝土碴总方量约7923.1m3.

第三章 工程特点
一、 本工程所处地交通较为便利,对安全生产要求高.
二、本工程工期紧,需要投入大量施工人员、机械设备。
三、工程于六月份施工，天气变化较大。
四、共有四层支撑，第一、二、三道支撑为混凝土支撑,第四层支撑为钢管支撑。有些支撑梁不具备机械设备破除,需人工空压机风镐进行破除。
五、该工程支撑梁及围檩拆除施工，要严格按照业主安排施工，要待土建单位施工底板，顶板强度完全达到设计强度，方可施工。
六、施工时加强对成品保护.
七、在拆除每道支撑时，对基坑监测很重要，随时观察基坑变形及其它情况，如发现立即停止拆除，及时汇报。

第四章 前期准备工作
一、外部准备工作（相关单位进行）
准备好该工程许可证、红线图、建筑总平面图、基础平面图、剖面图，疏通、理顺交警、市容、环卫等管理部门关系；及邻近单位、居民进行协调，对施工生产影响请他们谅解，为正常施工创造条件。
二、施工准备
我公司机械设备进入现场，向监理和业主请示后,先期进场20台空压机,四台轮式破碎机，用吊车吊入基坑底板上,根据土建底板施工时间先吊入空压机破10台和2台轮式破碎机到混凝土最先浇筑基坑部位，依据混凝土强度达到设计要求,随时增加机械,确保工期要求.双桥车20辆，机械、汽车保养待命。管理及技术安全人员9人、机械维修及电工2人、清扫马路人员4人，机动人员6人，加强对所有施工人员安全教育学习,随时等待业主、监理开工令。
附1:管理人员及机械设备名单和联系方式（中标后提供）

第五章 主要施工方法
一、腰梁、支撑梁破除
施工部署
1、施工区段划分
将整个工作面划分为A、B、C、D、E、F、G、H、I、G、K、L五个区域（见附图）。
2、根据施工要求先拆除A、B、C、D即基坑里四道斜撑，然后破除基坑中部直撑,以便主体后续施工.
3、基坑内混凝土碴，采用塔吊和汽车吊配合使用,随时清运破碎落入混凝土碴。
4、施工顺序
由下至上，根据土建施工单位顺序，进行合理安排破除支撑梁施工，分四个阶段，第一个阶段为破除第四道支撑梁及围檩，第二个阶段为破除第三道支撑梁及围檩，第三个阶段为破除第二道支撑梁，第四个阶段为破除第一道支撑。
破碎区域可根据土建施工单位底板（或负一二层顶）混凝土强度进行合理调整.
5、施工措施
施工时我单位在基坑内搭设脚手架，便于破碎人员用空压机破碎腰梁支撑梁等

6、施工进度
每台空压机每天破碎约2.5m3混凝土渣,确保现场40台空压机.每天可以破除100 m3混凝土,根据现场电力充足情况可随时增加风搞机数量。轮式破碎机每台第天可以破碎30 m3混凝土渣,每天晚上清运当天混凝土渣块,两台小型装载机吊入基坑进行配合人工清运,塔吊吊出基坑,汽车吊配全,同时外运.
二、保护措施
1、对立柱保护:破碎时采取以下措施进行保护,靠近立柱进行人工风镐破除,对立柱两侧不易机械破碎,防止不对称冲击力.
2、对顶板保护:破碎时对梁底进行草袋民履盖,减少部分碎石冲击力.由于主要配筋是梁向上下侧,飞石主要向下滑入,因此不会对底板产生较大冲击力.同时为避免大混凝土渣块落下,减小碎块块度.
3、应力释放顺序:为避免一次性释放应力对围护体产生不良影响,不易多处进行破碎.可先破除次梁后破主梁,以削入应力波传递.

第六章 施工机械进退场计划、劳动力进场计划
一、施工机械进场计划
1、各种破碎机械提前2天进场。
2、运输车辆按当天运输计划，提前2小时到场，如当天外运混凝土渣计划，则运输车辆到公司停置在施工现场外公司停车场内。
3、土建单位塔吊配合我方吊运混凝土渣.
二、施工机械退场
1、破碎设备待破碎结束时陆续退场.
2、运输车辆如当天无出混凝土渣计划，则停置在公司停车场内，当工程混凝土渣运输结束时，陆续退场。
三、拟投入主要施工机械设备表
序
号
机械或
设备名称
型号
规格
数
量
国别
产地
制造
年份
额 定
功率（KW）
生产
能力
备 注
1
轮式破碎机

4
韩国
08

良好
提前1天
2
风搞破碎机

30
中国
07
18
良好
提前2天
3
轮胎式装载机
小型
2
中国
上海
05

良好
提前2天
4
自卸汽车
康明斯
10
中国
04

良好
随调

四、劳动力进场计划
1、空压机操作手随机械设备同时进场。
2、运输车辆操作手及车辆相同进场。
3、电工、修理工提前2天进场。
4、清洁工提前1天进场。
五、劳动力计划表
单位：人
工种级别
按工程施工阶段投入劳动力情况
轮式破碎驾驶员
8
8
8
8
8

破碎机操作手
80
80
80
45
20

装载机操作手
4
4
4
4
2

运输操作手
10
10
10
10
5

破碴清运工
50
50
50
50
50
随时调配
电工
2
2
2
2
2

清洁工
4
4
4
4
4

六、项目部人员配置表
名称
人数
项目经理
1人
技术负责
1人
施工员
2人
安全员
2人
机械指挥员
2人
技术员
1人

第七章 安全、文明施工措施
以工程项目经理为项目安全生产第一责任人，以安全、生产负有领导责任，应牢固树立“安全第一、预防为言主”方针，把事故消灭在萌芽状态，逐级建立安全生产责任制，形成有力安全生产保证体系，杜绝一切不安全因素，其组织体系及职责如下：
项目经理
安全生产第一责任人

专职安全员
全面负责现场安全工作

施工技术员
制订安全措施
生产调度
常规安全检查

安全技术交底

气割班

安全操作
保洁班
清除道路污染
修理班
确保检修质量
驾驶班

安全操作
机械班

安全检查

一、安全管理
1.做好现场开工前安全教育和安全交底工作，教育施工人员牢牢树立“我不伤害别人，我不伤害自已，我不被别人伤害”、“安全第一，预防为主”思想。施工期间，严格执行安全流程，操作人员持证上岗，确保机械设备和人身安全。
2.机械设备施工时有专人统一指挥,吊运混凝土碴有安全员指挥.
3.施工人员进入施工现场必须佩戴安全帽,高空作业时必须佩戴安全带.
4.驾驶员必须严格按规章和指定行驶路线行车，不得带病出车、酒后出车、违章行驶；操作工严格按操作程序进行作业，破碎机工作半径内严禁闲人进入。
5.每道工序,应严格按照操作规程办事,不蛮干、不违章不准上下重叠作业.
6.同友邻单位交叉时,在监理业主统一安排下,按要求作业.
二、文明施工管理：
（1）贯彻文明施工要求。推行现代经理管理方法，科学组织施工，做好现场各项管理工作。
（2）施工机械按照施工总平面图规定位置和线路，不任意侵占其他道路，施工机械进场必须经过安全检查，经检查合格方可使用施工机械操作人员建立机组责任制，并依照有关规定持证上岗，禁止无证人员操作。
（3）执行国家有关安全生产劳动保护法规,建立安全生产责任制,加强规范化管理,进行安全交底,安全教育和安全宣传、严格执行安全技术方案、各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消除隐患保证其安全有效。
三、现场管理
（1）在制定计划、布置检查、总结评比生产时，要求明确安全生产要求和严格考核指标。
（2）职工必须遵守安全生产规章制度和操作规程，正确使用安全防护装置和防护设施，严禁违章指挥和违章作业，对他人违章作业指挥，有权制止和拒绝执行。
（3）施工机械、电气设备和线路必须符合有关规程要求，须经施工负责人组织验收合格后方可使用。严禁机、电设备带“病”运转或超负荷使用，机械设备危险部位，必须有安全防护装置，起重机设备要有限位保护装置。所有设备都要建立定期维修保养制度。
（4）建立经常性安全教育制，定期对职工进行劳动保护，规章制度和安全知识教育及安全技术培训。
（5）如发生工伤事故，必须按有关规定要求及时报告，不得隐瞒、虚报或拖延不报。同时认真组织调查，查清原因，提出防范措施，严肃处理事故责任者。
(6)安全员佩戴袖章,24小跟班检查.

第八章 夜间施工措施
本基坑支撑梁破碎时,白天破碎,夜间清碴外运，务必配备足够照明灯具，且有专人值班，确保夜间施工顺利。
一、 夜间施工提前做好照明工作，保持场地有足够照明设施（相关单位进行）。
二、 运输车辆提前检修好各种灯光、线路，进入市区不呜笛。
三、 夜间施工尽量采用小噪声机械，必要时办理夜间施工许可证（相关单位进行）。

第九章 施工现场平面布置

（见下图）

第十章 施工进度计划

1.第一道冠梁和支撑梁1510.88立方米,第二道腰梁和支撑梁2537.69立方米,第三道腰梁和支撑梁3056.69立方米,第四道腰梁等817.84立方米，需要破除及外运混凝土量共7923.1立方米.
2.为了确保施工进度，开工前2天，人员、机械必须进场。
3.虑到工程现状作出上述施工流程，如业主、土建单位需要，施工路线和施工时间严格服从总体安排。
（施工进度计划表）

第十一章 工期、质量保证措施
一、工期保证措施
1、周密进行进度计划安排，专人控制进度，每半个工作日作一次实际进度及计划进度对比，发现滞后立即纠偏。
2、机械、设备准备充足，并留一定富余量。
3、专人收听天气情况，预收3天天气预报，争取主动权,做到小雨不停,大雨过后立即施工原则。
4、专人联系加油车，杜绝因燃料供给不足而造成误工现象。
二、质量保证组织措施
1、成立工程质量领导小组，由项目经理直接负责。建立质量管理网络，施工前对全体员工（尤其是破碎手）进行质量技术交底，严格按照现行施工规范及图纸要求，组织施工。施工中接受监理单位和业主监督管理。
2、在基坑支撑破除时间，成立安全生产领导小组，由监理、土建、监测、我方等相关单位派人参加，统一组织协调基坑施工，并实行24小时值班制，随时处理突发事件。
3、请业主安排专业检测人员，做好基坑及周围道路、房屋沉降、倾斜观测，要定期测量定期汇报，早发现问题，早采取对策。
第十二章 雨季施工措施
1、雨期施工工作面不宜过大，应逐段、逐片分期完成。并应随时掌握气象变化情况。
2、雨期施工前，应对施工场地原有排水系统进行检查、加固，必要时应增加排水设施，保证水流畅通。在施工场地周围应防止地面水流入场内。
3、雨期施工时，应保证现场运输道路畅通。
4、注意天气预报：设专人收听3日天气预报、记录天气预报，及时掌握气候变化情况，抓紧有利时间施工。

第十三章 保洁措施
1、 按照南京市创建卫生城、文明工地标准，搞好卫生清洁工作。拆除混凝土块运输车辆进出经过冲洗台,进行冲洗。
2、 成立专门保洁组,在施工期间,对车辆,行驶路线保洁,每组4个人,配备扫帚,小推车,等工具,每次出土结束后用洒水车,对车辆行驶道路进行冲洗.
3、 根据业主要求,遇到重大节日或领导参观检查时,增加保洁人员,加大保治力度.

17 / 17
