大模内置(无网)外墙外保温施工方案

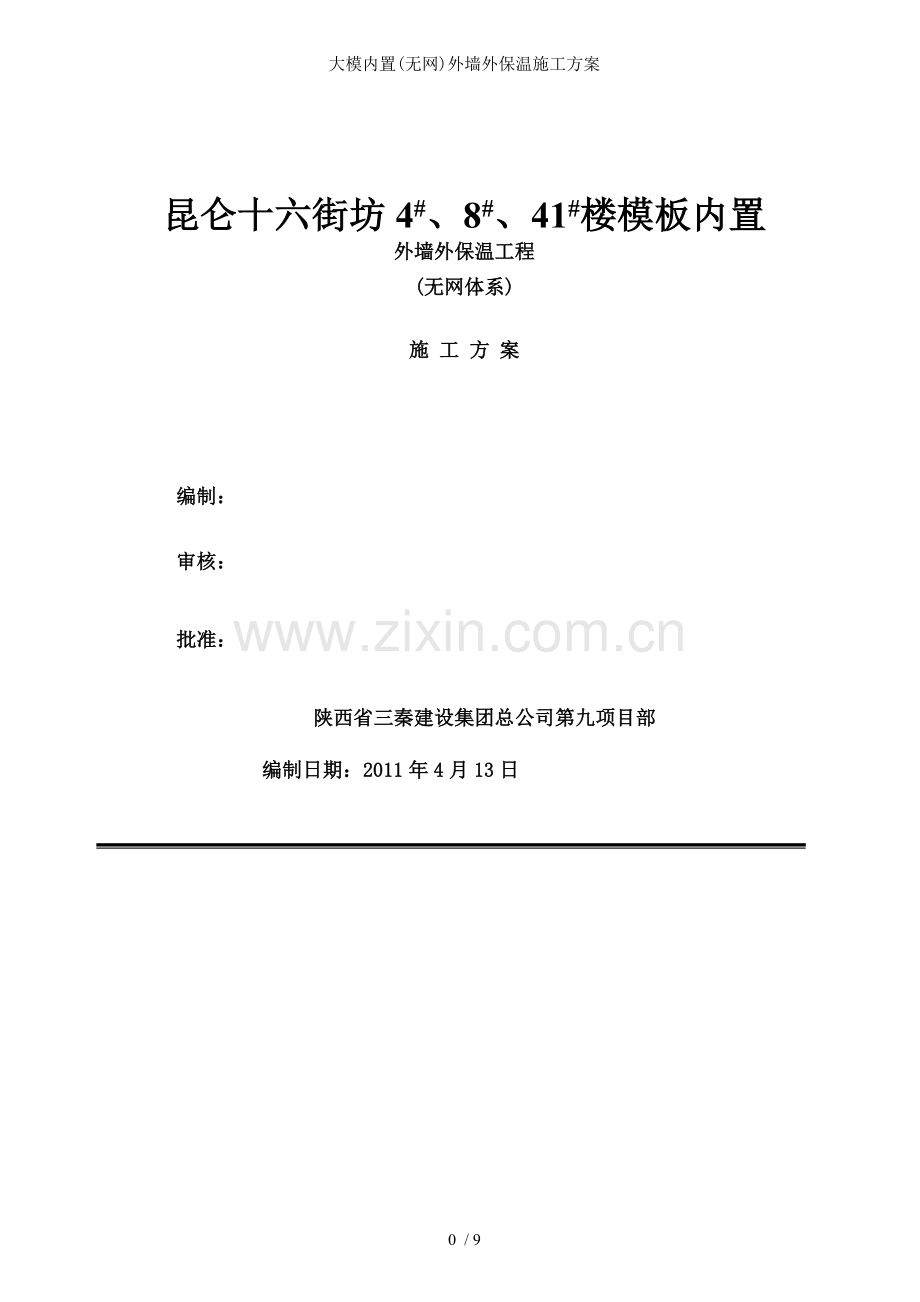

昆仑十六街坊4#、8#、41#楼模板内置
外墙外保温工程
(无网体系)
施 工 方 案

编制：
审核：
批准：
陕西省三秦建设集团总公司第九项目部
编制日期：2011年4月13日

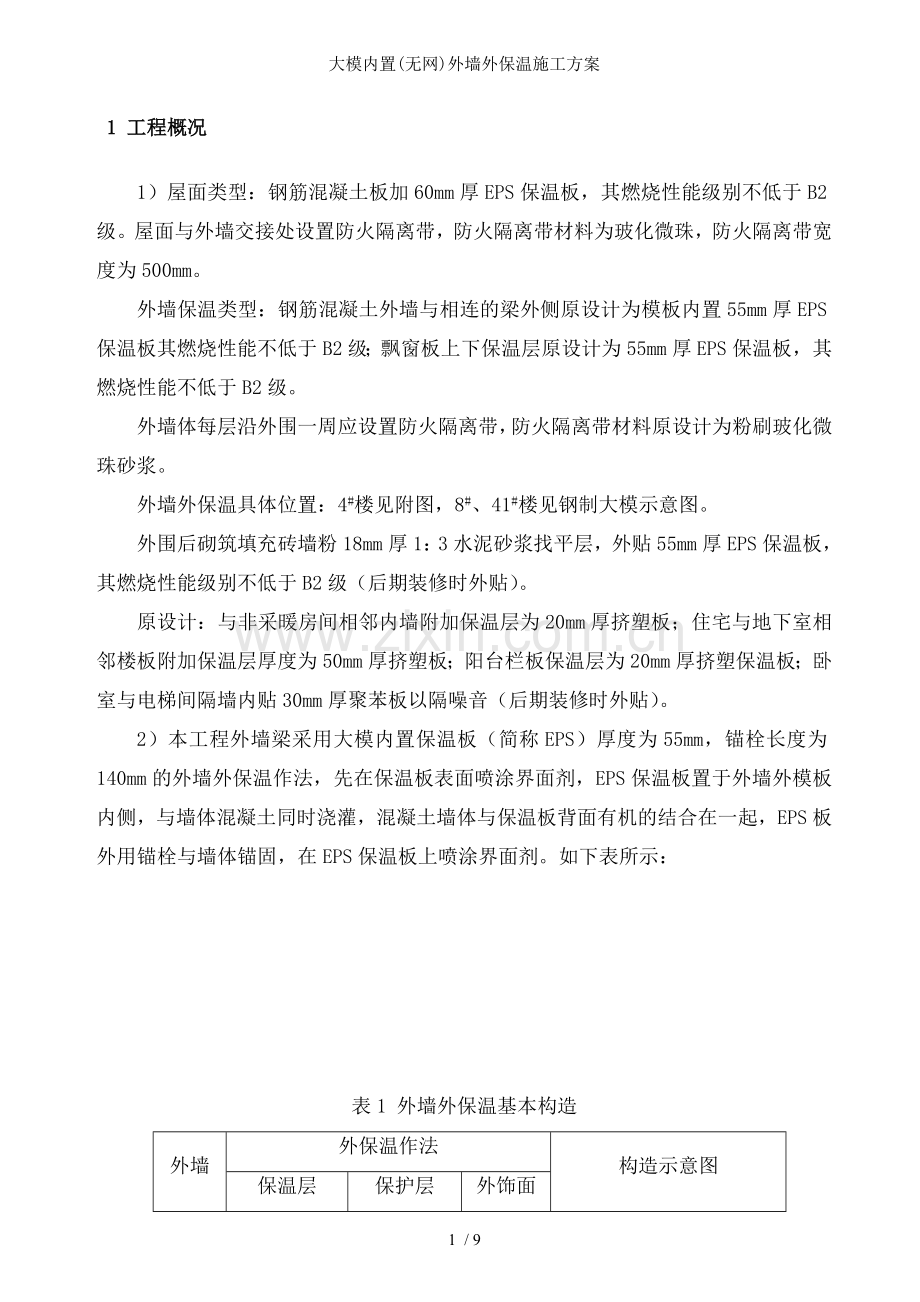

1 工程概况
1）屋面类型：钢筋混凝土板加60mm厚EPS保温板，其燃烧性能级别不低于B2级。屋面与外墙交接处设置防火隔离带，防火隔离带材料为玻化微珠，防火隔离带宽度为500mm。
外墙保温类型：钢筋混凝土外墙与相连的梁外侧原设计为模板内置55mm厚EPS保温板其燃烧性能不低于B2级；飘窗板上下保温层原设计为55mm厚EPS保温板，其燃烧性能不低于B2级。
外墙体每层沿外围一周应设置防火隔离带，防火隔离带材料原设计为粉刷玻化微珠砂浆。
外墙外保温具体位置：4#楼见附图，8#、41#楼见钢制大模示意图。
外围后砌筑填充砖墙粉18mm厚1：3水泥砂浆找平层，外贴55mm厚EPS保温板，其燃烧性能级别不低于B2级（后期装修时外贴）。
原设计：与非采暖房间相邻内墙附加保温层为20mm厚挤塑板；住宅与地下室相邻楼板附加保温层厚度为50mm厚挤塑板；阳台栏板保温层为20mm厚挤塑保温板；卧室与电梯间隔墙内贴30mm厚聚苯板以隔噪音（后期装修时外贴）。
2）本工程外墙梁采用大模内置保温板（简称EPS）厚度为55mm，锚栓长度为140mm的外墙外保温作法，先在保温板表面喷涂界面剂，EPS保温板置于外墙外模板内侧，与墙体混凝土同时浇灌，混凝土墙体与保温板背面有机的结合在一起，EPS板外用锚栓与墙体锚固，在EPS保温板上喷涂界面剂。如下表所示：

表1 外墙外保温基本构造
外墙
外保温作法
构造示意图
保温层
保护层
外饰面
钢筋混凝土墙
①
聚苯板(表面喷界面剂)，插接栓固定，聚苯颗粒砂浆找平。
②③④
约2mm-3mm厚外保温用罩面抗裂砂浆（内含增强用耐碱型玻纤网格布）。
⑤
按设计要求做外饰面。

⑥

2 施工准备
2.1 技术准备
2.1.1 熟悉施工设计图纸与各方提供的有关图纸资料，查阅相关的外保温施工技术资料与施工作法。做好外保温层的预检和隐蔽检查验收记录。
2.1.2 了解保温层材料性能，落实保温层施工节点做法，掌握施工要领，明确施工顺序。
2.1.3 根据确定的施工做法与施工顺序，对现场施工人员进行培训和作业技术指导。
2.1.4 确定外保温施工流水施工段。
2.2 材料准备
2.2.1 保温材料：自熄型聚苯保温板，应符合《隔热用聚苯乙烯板》标准中ZR阻燃型第一类的要求。
2.3 工具准备
壁纸刀(用于裁切保温板用)、扫帚、墨斗、阴阳角抿子、托线板、2m靠尺等。
2.4 生产准备
2.4.1 根据工程结构施工进度与施工熟练程度，分批分阶段提出外保温材料的生产使用计划，由供应厂家按计划要求供应。
2.4.2 根据工程结构流水段划分要求，合理地安排外保温板施工人员数量。外保温施工进度随结构大模板施工进度安排。
2.4.3 根据结构外墙尺寸与节点做法，剪裁、加工保温板。加工好的保温板，根据尺寸、使用部位做好标识牌，分类码放整齐，下垫木方，做好防日晒、防雨淋等防护措施。
2.4.4 根据外保温施工特点与操作方法，提前协同水、电等专业确定在保温层施工时的注意事项与管线走向做法。
3 施工方法
3.1聚苯保温板安装施工顺序
墙体钢筋隐检验收完毕Þ拼装墙间保温板（同时做好临时固定）Þ在保温板上插好插接栓Þ保温板安装预检检查验收Þ墙体模板安装Þ浇灌墙体混凝土Þ拆模与混凝土养护Þ抹面层聚合物砂浆（中间压入一层耐碱玻纤网布）Þ 饰面
3.2 施工方法
3.2.1 保温板安装
外墙体每层沿外围一周设置防火隔离带，材料为玻化微珠，经市场调研西安市场买不到玻化微珠保温板，8#、41#楼用相同55mm厚EPS保温板代替预埋，待外墙装饰时把保温板切割取掉300宽，再粉刷55mm厚玻化微珠砂浆；4#楼因采用木模板，在防火隔离带部位用木模留置 “”槽，待装修时用颗粒状玻化微珠砂浆粉刷。

绑扎完墙体钢筋后在外墙钢筋外侧绑扎水泥垫块。且每平米保温板内不少于4块，用以保证钢筋保护层厚度符合要求，同时确保保护层厚度均匀一致。
先由阴阳角边缘开始安装保温板，由一侧进行拼装保温板，如外墙施工面积较大可由两侧向中间同时拼装。
拼装方法：拼装保温板时，整块板上下2人同时用力将保温板拼装在一起。垂直拼缝要用300mm长Φ6钢筋对穿固定，间距600mm，拼缝间隙不大于5mm。
在拼装好的保温板面上按设计尺寸弹线，标出尼龙胀栓的位置，用钢锯条在锚固钉定位处预先穿孔，之后在孔内塞入胀管。要求胀栓双向间距为500~600mm，布点形状呈梅花状分布（要求每平米聚苯板不宜少于6个锚固点）。保温板拼缝处必须布置锚栓。保温板拼缝处、转角边缘与洞口边缘加设的胀栓距保温板边缘距离不大于300mm。门窗洞口边缘转角边缘必须加放一个或多个锚栓。
保温板安装遇门窗洞口阳角平齐，按照门窗洞口尺寸与节点做法要求，剪裁保温板进行拼装。

阴阳角的安装与固定：
1、 首层聚苯板必须严格控制在同一水平，以保证上层聚苯板的缝隙严密。
2、 聚苯板相接缝时注意避开末班的缝隙处。
3、 在整理下层剪力墙预留钢筋时，要特别注意下层保温板边槽口，以免受损。

3.2.2浇灌墙体混凝土
1、模板安装
保温板安装就位后，安装外墙大模板。先安内侧模板，再安装外侧模板。安装外侧模板时，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防止模板挤靠保温板。利用外脚手架作为外墙模板的操作平台和防护平台。模板放在平台上，将模板就位，穿螺栓紧固校正，连接必须严密、牢固，以防止出现错台和漏浆现象。（注：由于外墙面增加了保温板厚度，墙体厚度加大，大模板用的穿墙螺栓长度、阴阳角模板的加工尺寸与角模板穿墙螺栓孔位等，均要进行调整改变，在加工模板时应仔细核对。）
2、混凝土浇灌
结构混凝土采用商品混凝土浇注，墙体混凝土浇筑塌落度控制在180mm~200mm。
墙体混凝土应分层浇注，分层振捣，分层高度应控制在1000mm以内。
（注：在浇注混凝土过程中，禁止泵管正对聚苯板下料，振捣棒不得接触保温板，以免保温板受损。）
3、模板拆除
在常温条件下，墙体混凝土强度不低于1.0MPa，即可拆除模板。拆模时应以同条件试块抗压强度为准(或根据实际情况总结出的拆模时间为准)。
先拆外墙外侧模板，再拆除外墙内侧模板。
穿墙螺栓杆、套管拆除后，应以干硬性防水砂浆捻塞主墙体孔洞，保温层孔洞处需用保温材料补齐。（此项工作在进行外墙面装修找平时进行）。
混凝土养护，拆模后应与时对墙体混凝土进行涂刷养护剂养护。（注：外保温层处不用涂刷养护剂）。
3.2.3 螺栓孔、局部找平胶粉聚苯颗粒的施工
1、保温板外防护面的施工在整体结构施工完毕并验收后进行。
操作地点环境温度和基底温度不低于5℃(清理基底工作仍可进行)；风力不大于5级，雨天不能施工。
外立面施工使用双排脚手架管，利用主体施工外爬架，架管应离外墙面10cm左右，外遮防护网。
2、基层准备
1）保温板面必须清理干净，并检验其平整度和垂直度。用2m靠尺检查，偏差过大时，应用打磨抹子打磨或用聚苯颗粒聚合物砂浆加水搅拌均匀后修补平整。
2）所有阴阳角部位要吊线找偏差，平面超过十米部位应于中间部位吊线。
3）跑冒浆部位较厚处用铲刀小心铲除，板面污染较小处用打磨抹子磨平，EPS板接缝空隙较大处(>3mm)应用聚苯条塞实后再用打磨抹子磨平，接缝不平处应用打磨抹子(或砂纸)磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。原则上打磨厚度不超过3mm。
4）穿墙螺栓孔部位应以干硬性砂浆填补，保温层部位用聚苯颗粒保温砂浆填补，如下图所示：

5) 部分墙面被压迫并有回弹可能，这部分墙面可用裁纸刀将此部分聚苯板板裁下，再用相应大小聚苯板用粘结砂浆粘贴。
3、根据图纸要求，在墙面弹出变形缝线。遵循以下几个原则：
a) 预制墙板相接处；
b) 外保温系统与不同材料相接处；
c) 基层墙体材料改变处；
d) 墙面的连续高、宽度每超过21m，且未设其它变形缝时；
e) 结构可能产生较大位移的部位；
4、在抹完螺栓孔聚苯颗粒料浆5天后抗裂保护层施工。
(1)配制聚合物砂浆：干粉与水按4：1比例配制，用电动搅拌器搅拌均匀，一次配制量必须在2小时内用完，夏季施工由于温度较高，砂浆硬化较快，因此宜少量搅拌，随配随用。
(2)在胶粉聚苯颗粒表面均匀涂抹一层配制好的聚合物砂浆，不宜过厚。
(3)贴网格布：
门窗洞口处，后砌砖墙接缝处、阴、阳角部位要附件一层200mm宽网格布进行加强，加强网位于大面网格布下面。
将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶、翘边。
(4)抹罩面抗裂砂浆防护面层
1）抹面层弹性聚合物砂浆，抹灰厚度以盖住网格布为准，约1~2mm，罩面砂浆总厚度约为2~3mm。
2）罩面防护砂浆施工完成后，待面层砂浆干燥后方可进行下道工序。
3）成品保护
·不能污染、损坏外窗与做完的饰面层。
·已完成的施工成品应做好保护，防止其它工序对成品的污染和损坏。
·室内施工时，不准从内向外倾倒垃圾，严防污染外墙饰面面层。
4 质量标准
4.1主控项目
聚苯板、胶粉聚苯颗粒、网格布的规格和各项技术指标，罩面干粉的配制原料的质量，必须符合本规程与有关标准的要求。
检验方法：检查出厂合格证或进行复检
4.2 一般项目
聚苯板必须与墙面粘结牢固，无松动和虚粘现象。
检查数量：按楼每20m长抽查一处(每处3延米长)，但不小于3处，检查方法，观察和用手推拉检查。
4.3 保温墙面层执行国家《建筑工程质量检验评定标准》(GBJ50300-2001)的规定。
5 成品保护措施
5.1 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
5.2 对抹完聚合物水泥抗裂砂浆的保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达到设计强度后方可。进行，安装物件后周围应恢复原状。
6 环境保护
6.1聚苯板进入现场要堆放整齐，用防雨彩条布覆盖，安装裁切时要选择不影响不污染其他工作环境的地方，不能把泡沫碎片落入墙、梁模板内。
6.2裁切不用的废料要与时收集装袋处理，不许出现刮风到处飘落泡沫的现象，如出现将重罚。
7其它注意事项
7.1 各种材料应分类存放并挂牌标明材料名称，不得用错。
7.2 暑天施工时，若砂浆凝结过快，应适应安排不同作业面的作业时间，尽量避开日光爆晒时段。
7.3 风力大于5级或雨天不宜施工，同时应对尚未达到一定强度的保温层面实施保护措施。
7.4 拌制聚合物砂浆宜用砂浆或混凝土搅拌机进行搅拌，用毕清理干净，
7.5 应严格遵守有关安全操作规程，实现安全生产和文明施工。
