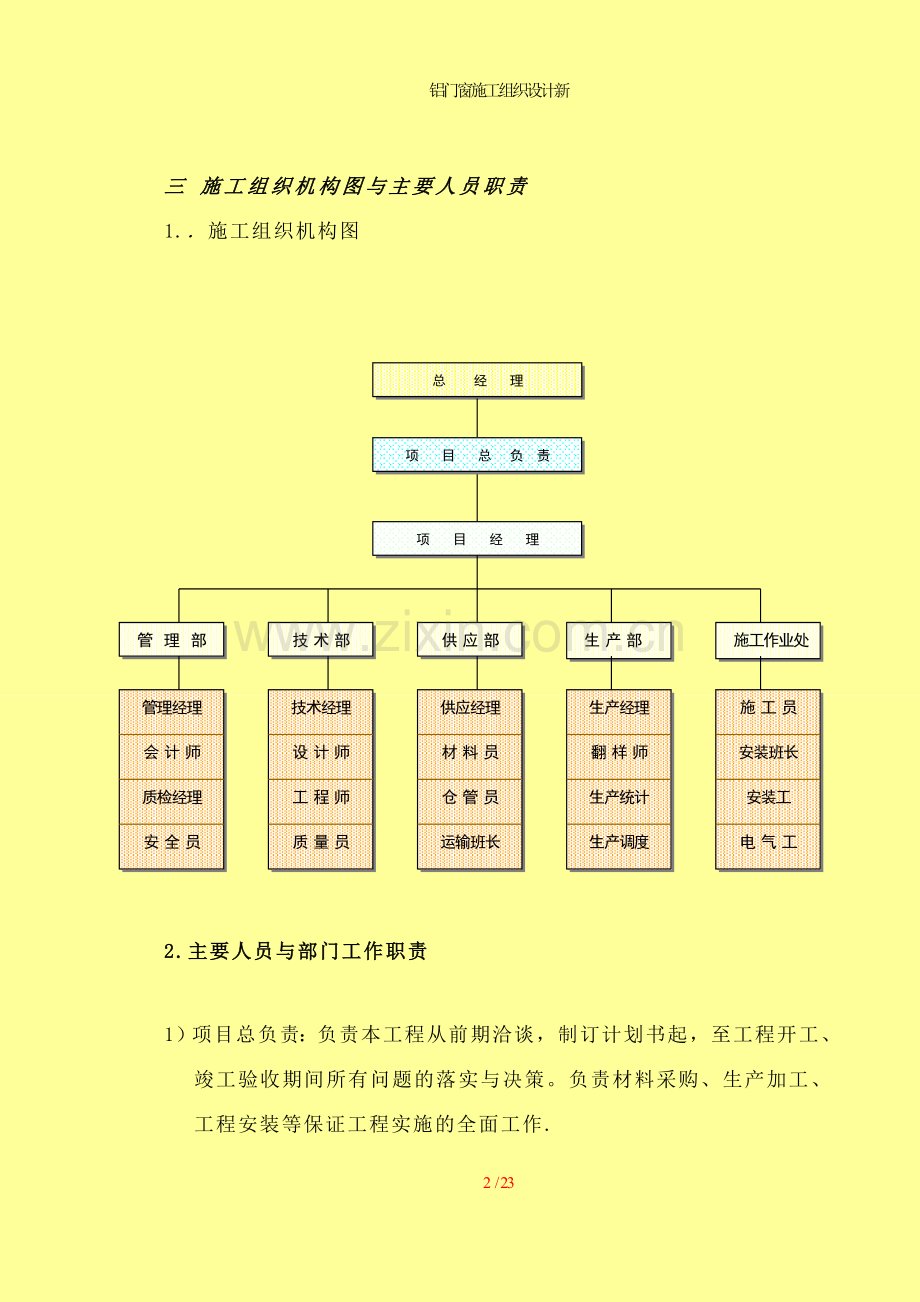

铝门窗施工组织设计新一编制依据 1. 莱克电气绿能科技（苏州）有限公司十号厂房 2. 国家与地区相关铝合金门窗安装与验收规程 3. 《铝合金门》 GB8478-2008 4. 《铝合金窗》 GB8479-2008 二施工总体指导思想为按期保质保量完成本次工程,树公司形象,公司将配合总承包,按照设计院的设计要求,根据监理方的质量要求,按照国家、部、地方的有关规范、规程严把工艺关，确保工程进度，保证材料质量、制作质量，安装质量，为此公司将派出富有施工经验和实力的项目管理班组，着力研究工艺制作和施工特点，组织高水平的施工队伍，精心施工，充分发挥我公司在技术、设备与管理上的优势，确保安全文明施工，力争与总包配合获得优质工程。三施工组织机构图与主要人员职责 1.．施工组织机构图总经理项目总负责项目经理管理部技术部供应部生产部施工作业处施工员安装班长安装工电气工生产经理翻样师生产统计生产调度供应经理材料员仓管员运输班长技术经理设计师工程师质量员管理经理会计师质检经理安全员 2.主要人员与部门工作职责 1）项目总负责：负责本工程从前期洽谈，制订计划书起，至工程开工、竣工验收期间所有问题的落实与决策。负责材料采购、生产加工、工程安装等保证工程实施的全面工作. 2）项目经理：负责施工现场所有事宜。包括与业主、总包方、监理方协调好工作，对工程有关人员的培训、技术交底，对安装质量、施工进度、施工验收与催讨工程款等情况全面负责，并与时将施工现场有关情况向项目总负责汇报。 3）生产经理：负责工程所有材料的采购与车间加工制作的管理，使生产进度能与时配合工程施工进度。 4）质检经理：按本工程的技术要求与施工图纸，并严格按照国家标准、地方标准对所有进场材料、安装质量与产品的保护措施进行检查，对不合格的产品与安装部位有权提出处理意见，有权对不按规范施工的人员进行处罚。 5）施工员：负责工程安装的具体实施工作，随时解决施工中遇到的疑难问题，保证工程的顺利进行，掌握工程进度与安装质量，做好施工日记，并经常向项目经理汇报工作。 6）技术员：负责所有技术文件的编制，设计施工方案、制定安装工艺与安装标准的执行，负责对安装人员的技术进行培训，以与时处理施工现场遇到的技术问题。 7）安装队长：负责安装人员在施工现场的组织、管理，以与安排施工任务。协助项目经理处理好施工中出现的各类问题。 8）质量员：负责工程施工中的质量控制，做好施工质量检测记录，并随时交质检经理复核，消灭质量隐患。 9）安全员：了解当地政府与工地有关规定，负责施工安全操作规程、防火制度的制订与执行工作，与时掌握施工现场环境、安全状况，落实安全保护措施。 10）材料员：负责施工现场材料的清点、保管、发放工作，落实对施工进场材料的保护措施，保管材料发运单四.现场施工整体步骤与施工说明 1.铝合金门窗的施工步骤定位放线 → 外框安装 → 内扇安装 → 收头清理 → 验收交付使用安装用具材料安装主要机具：手电钻、电动螺丝刀、冲击钻、射钉枪等；放样、检验工具：线锤、线绳、托线板、墨斗、两用水平尺、钢卷尺、角尺、钢尺等、水平管安装工具：“ + ”、“ - ”螺丝刀、铁锤、钢锯、六角板手、橡皮锤（或木锤）等；配合工具：人字梯、高凳、跳板、安全帽、安全带、麻绳等。安装材料安装材料：墙矛、自攻螺丝、水泥钢钉、连接螺钉、木楔；辅助材料：弹性填充保温材料、硅铜玻璃胶、砂纸、洗洁精、砂浆材料等。铝合金门窗的安装 1．铝合金门窗，表面平整光洁、造型美观、装饰性能好。但遇到硬物易划伤，型材容易划伤。因此，铝合金门窗必须采用后塞樘的安装工艺，即先做好铝合金门窗框，在大面积抹灰后再安装铝合金门窗，最后进行洞口墙面的找补工作。对铝合金门窗运输专门要求。门窗成品和拼条等附5件出厂前，应用无腐蚀性的泡沫塑料薄膜进行包装和捆扎，铝合金门窗型材表面应贴保护膜，待工程竣工后揭去。装运铝合金门窗的运输工具应有防雨措施，并保持清洁。门窗成品应存放在通风、防雨、干燥、清洁，场地坚实平整的专门仓库或场地内；按品种、规格堆放在专用架子或垫木上。室外存放时间不应超过2个月，且必须有保护措施，避免日晒雨淋，严禁与腐蚀物质接触。 2、考虑铝合金型材的线胀系数，气温变化时与墙体间存在不同步的膨胀和收缩。如变形受到限制，门窗构件便会产生变形和应力。为使铝合金门窗安装后能自由伸缩，应采用“弹性连接”，主要措施有：彩乙形铁脚墙矛与墙体连接；门窗框与洞口墙体留有15～20mm间隙用弹性密封材料嵌缝。铝合金门窗运输和贮存不能平堆，应立放；立放角不小于70度，并有防倾倒措施。搬运、装卸铝合金门窗应轻拿轻放，依次提取码放，严禁、甩、摔；严禁用木棍穿铝合金门窗框扇内吊、扛抬；施工时更不能把铝合金铝合金门窗作为承重和受力杆件直接踩踏和悬挂重物，洞口上方必须置过梁绝不允许在铝合金门窗上起砌墙。与铝合金型材紧密接触的条种配套材料（如五金件、紧固件、密封条、间隔条、垫块、嵌缝密封和保温材料等）在性能上应与铝合金型材有相容性。安装前准备 1.出货前检查前往工地前，安装需检查安装工具与运输车所载铝合金门窗，以与各种配件有没有漏装。装上运输之前，应再次检查所有铝合金门窗的尺寸、款式与状态，是否合乎图纸要求。 2.安装施工现场进驻工地与安装前必须清理施工现场，并将窗洞口的浮灰、水泥沙浆一起清理干净，以免造成不安全因素，做到文明施工、安全施工。 3.安装前的铝合金门窗的检查根据施工图检查所要安装门窗的规格和数量；门窗的开启方向，外形与组合方式是否符合设计要求；铝合金门窗五金件、密封条、玻璃压条等是否配套齐全、安装牢固；铝合金门窗与附件质量符合标准规定，确认合格方可安装，不合格者应予更换。 4.基准放样根据墙面标高线，在靠近铝合金门窗预留洞口的墙面用仪器找出水平基准线、洞口水平中心线；多层建筑可从顶层一次垂吊中心线。用墨斗弹出。还要用卷尺和线锤按设计要求找出洞口两侧铝合金门窗进出线，并用墨斗弹出。 5. 玻璃的检查检查玻璃的品种、规格和颜色是否符合设计要求。产品质量应符合有关规定。带格条玻璃的格条之间的距离尺寸是否符合设计要求。成品门窗的保护门窗在安装过程中与工程验收前，应采取防护措施，不得污损已装门窗框、扇的洞口，不得再作运料通道。严禁在门窗框、扇上安装脚手架、悬挂重物；外脚手架不得顶压在门窗框、扇或窗撑上，并严禁蹬踩窗框、门扇或窗撑。应防止划伤门窗表面，并应防止电、汽焊花烧伤或汤伤面层。立体交叉作业时，门窗严禁碰撞。安全施工与文明施工（1）门窗安装应由熟练工进行或有技术人员指导安装。入在室外，一般由两个配件操作，组合铝合金门窗三人以上方能安装。施工人员必须佩带安全帽、安全带和工具袋等，防止人员和物件坠落。安全带要挂在室内可靠的物体上，不准将安全带挂在门扇或窗撑上，更不准手攀窗框、门扇或窗撑，以防损坏造成人员隧地。（2）安装门窗与玻璃应在脚手架上进行，室外作业者下方应设安全网保护。如需架设梯子，不应缺挡，不应过陡；严禁两个同在一个梯子上或站在梯子端头。（3）施工机具使用必须进行严格检验。经常检查锤把有无松动；手电钻等电器工具需经绝缘耐压实验，如有漏电现象应立即修理，切勿勉强使用；使用射钉枪应采取保护措施。（4）严禁在门窗框安装脚手架、悬挂重物、起吊特品；严禁用已装好门窗的洞口做动作料通道；不准从铝合金门窗向外扔抛建筑材料和垃圾。门窗安装过程至工程完工前，必须采取措施保证铝合金门窗成品不受碰撞，划伤和污损变色。工程验收在自检合格的基础上由验收部门进行抽查。检查数量按门窗不同品种、类型和规格的樘数各抽5%，但均不少于3樘。工程验收时，施工单位应提交下列资料：设计图纸、修改与材料代用文件。门窗与所用附件生产许可证、产品合格证与产品性能测试报告。隐蔽工程验收文件。安装施工自检记录。清洁与保养工程全部完工后业主入住前，由厂家派专业技术人员指导业主针对铝合金铝合金门窗进行一次彻底清洁与需要润滑的配件进行保养，其后，偶尔一次清洁就能使铝合金铝合金门窗保持自然的外观。清洁的次数要依据所在地的位置条件。例如，铝合金门窗安装在被污染的工业区或沿海地区，就需要更频繁地清洁。特别注意不要让铝合金门窗接触到能引起铁锈的物件，因为铁锈是无法清除的。一、通常铝合金门窗的保养分为两类：无铝合金门窗经验的人员做常规清洁与保养；有一定技能的人员做维修。二、常规清洁与保养周期性清洁密封条和型材表面以保持门窗外观。如果不清洁也并不影响门窗使用，但其表面会脏污。用肥皂水清洁密封条和型材表面以保持门窗外观。如果不清洁也并不影响门窗的使用，但其表面会脏污。用肥皂水无法清除锈斑，使用一台研磨剂的家用污清洁机也许能清除。但不能过度使用，以免影响表面光泽。对于有装饰表面的铝合金门窗，要去除难以处理的锈斑就得听从厂商的建议。型材不需涂刷油漆。如果要涂刷且要求美观，那只能求助于适当的装饰公司。使用不适合的油漆有可能使型材受到严重损坏。在作常规清洁时，可以检查门窗的刮伤，磨损与损坏迹象，五金件操作是否灵活，以与排水通道是否清洁。当发现门窗损坏时，应听取供应商的建议，或求助于适当的装饰公司。铝合金门窗上的五金件在作用当中几乎都要作简易的润滑。供应商会提示需要润滑的部位与建议润滑的次数，以确保门窗操作灵活。铝合金门窗一般不兼容其它类型的配件，比如中空玻璃、五金件与密封条。这些配件应由厂方有经验的人员更换。如果铝合金框在隐蔽部位被刮伤或损坏，那可能要做一次维修。最好是与供应商厂方联系。三、施工前准备工作施工准备工作的基本任务是为本工程的施工建立必要的技术和物质条件, 统筹安排施工力量和施工现场。也是工程顺利进行的根本保证。认真做好施工准备工作，对于发挥企业优势、合理供应资源、加快施工进度、提高工程质量、降低工程成本、增加企业经济效益、赢得企业社会信誉、实现企业管理现代化等具有重要的意义。 1. 技术准备 1·1) 组织项目管理班子并熟悉、审查施工图纸和有关设计资料首先熟悉本建设工程项目中与门窗有关的建筑设计图纸、资料，吃透设计意图，审查设计图纸是否完整、齐全，以与设计图纸是否符合国家和地区现行的规范和有关技术规定。审查铝合金门窗工程的生产安装工艺流程和技术要求，掌握土建施工质量是否满足铝合金门窗施工的要求，对选定的铝型材和玻璃要进行验算，审查设计图纸中的结构复杂、施工难度大和技术要求高的部分，检查现有施工技术水平和管理水平能否满足工期和质量要求并采取可行的技术措施予以保证。明确施工期限，工程所用的主要材料、设备的数量、规格、来源和供货日期。明确建设、设计和施工单位之间的协作、配合关系，明确建设单位、土建单位可以提供的施工条件。我司设计技术人员对本工程建筑设计图纸充分了解后，做一套完整的铝合金门窗改建方案图，并将图纸交于建设单位、设计单位进行会审，我司将根据对设计师的说明，提出疑问和建议；最后在统一认识的基础上，对所探讨的问题逐一地做好记录，形成图纸会审纪要，由建设单位正式行文，参加单位共同会签、盖章，作为与设计文件同时使用的技术文件和指导施工的依据，以与建设单位和施工单位进行工程结算的依据。在铝合金门窗施工的过程中，如果发现施工的条件与设计图纸的条件不符，或者因为材料的规格、质量不能满足设计要求，或者因为总包方提出了合理化建议，需要对设计图纸进行与时修订时，应遵循技术核定和设计变更的签证制度，进行图纸的施工现场签证。在施工现场的图纸修改、技术核定和设计变更资料，都要有正式的文字记录，归入铝合金门窗工程施工档案，作为指导施工、竣工验收和工程结算的依据。 1·2）编制施工预算认真编制施工预算是施工企业内部控制各项成本支出、考核用工、签发施工任务单、进行经济核算的依据。为此，我司将根据甲方签字认可的施工图纸、施工组织设计、施工方案、施工定额等文件进行编制。 2.材料准备主要材料、辅助材料、制作安装设备是保准施工顺利进行的物质基础，这些材料的准备工作必须在开工前完成。根据各种材料的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。本工程主要材料（包括铝合金型材、钢材、玻璃、密封胶、零辅件等）的准备，制作安装设备的准备。 2·1）根据本工程的预算进行分析，我司按照施工进度计划要求，根据不同材料名称、规格、使用时间、材料储备定额和消耗定额进行了汇总，编制出材料需要量计划进度，为组织备料、运输和储存等提供依据。 2·2）制作安装设备的准备，按照本工程制作的工艺流程图，确定制作设备的名称、型号、生产能力和需求量（另附制作设备表）。根据施工方案，安排施工进度，确定安装设备的类型、数量、进场时间和进场后的存放地点。 3.劳动组织准备 3·1）建立工程项目的领导机构我司根据拟建本工程项目的规模、结构特点、复杂程度以与本工程的重要性，确定本工程施工的领导机构人选和名额；坚持合理分工与密切协作相结合；把有施工经验、有创新精神、有工作效率的人选入领导班子（另附管理机构图）；认真执行因事设职、因职选人的原则。 3·2）建立精干的施工队伍施工队伍的建立要认真考虑专业、工种的合理配合，技工、普工的比例要满足合理的劳动组织，要符合流水施工组织方式的要求，为此，我司在确定建立施工队伍时，将坚持以合理、精干为原则，制定出本工程的劳动力需要量计划。 3·3）组织施工队伍进场工地的领导机构确定以后，我司将按照开工日期和劳动力需要量计划，组织施工队伍进场。同时，进行安全、防火和文明施工方面的教育，并安排好职工生活。 3·4）施工前实地勘察项目班子在开工前将组织有关人员进行实地勘察、了解施工现场的环境、施工条件、交通运输与施工设备条件，核对施工范围与设计图纸是否误差等。 3·5）向施工队伍、工人进行施工组织设计、计划和技术交底在工程开工前我司将对施工队伍进行施工组织设计、计划和技术交底，详尽地向施工队伍讲解交代工程的设计内容、施工计划和施工技术等要求，以保证工程严格地按照设计图纸，施工组织设计、安全操作规程和施工验收规范等要求进行施工。在施工队伍接受施工组织设计、计划和技术交底后，将组织主要成员进行认真的分析研究，弄清关键部位、质量标准、安全措施和操作要领。必要时应进行示范，并明确任务与做好分工协作，同时建立健全岗位职责制和保证措施。 3·6）建立健全各项管理制度必须建立工程安全责任制度，质量检查与验收制度；工程技术档案管理制度；材料的检查验收制度；技术职责制度；施工图纸学习与会审制度；技术交底制度；职工考勤、考核制度；工地与班组经济核算制度；材料出入库制度；安全操作制度；设备使用保养制度。 3·7）办理工地保险、施工许可证等有关手续工程开工前，应到该工地所在地的保险公司投保短期保险和人员意外保险，以便万一发生火警、失窃、人员意外伤害等事故后，可由保险公司承担损失，避免劳资双方为赔偿问题产生过多的纠纷。工程开工前，收集有关资料到建设部门办理施工许可证，以与办理当地规定的有关手续。 4. 施工现场准备 4·1）确定施工用的办公、制作、存储、生活、居住等临时用房。 4·2）安装调试施工设备按照施工设备需要量计划，组织施工设备进场，将施工设备安置在规定的地点。对固定的设备要进行就位、接电源、调试和保养等工作。对所有施工设备都必须在开工前进行检查试运转。 4·3）做好材料的储存和堆场按照材料，零部件的需要量计划组织进场，并存放在指定地点。 4·4）接通施工临时用水与电源临时用电尽量利用现有就近电源，通过架空线路或电缆拖线板的形式接至工地专用电箱，专用电箱到各操作点采用电缆拖线板供电方式，电缆线用保护层“YHZ”橡胶套电缆，严格禁止使用花线、塑料铜芯线作拖引线。水源利用土建或现有水源。 5.安装施工准备铝合金门窗、构件搬运时不得碰撞和损坏。应按品种和规格堆放在特种架子或垫木上。在室外堆放时，应采取保护措施。构件安装前均应进行检验和校正。构件应平直、规方，不得有变形和损坏，不合格的构件不得安装。六主要施工方法与技术措施（一）施工方法与技术措施 1.科学性 ◆ 所有铝合金门窗设计中，采用定距、定位安装式结构，保证玻璃达接余量和表面平整度，避免了因局部不平或变形过大引起的应力集中，而致使材料变形，玻璃破碎； ◆ 所有的硬性接触处，均采用胶垫弹性连接与硅胶密封，从而提高了门窗的抗震性能，消除因冷热伸缩而产生裂缝，以与由于提高密封性能而保证门窗的隔音效果； 2.安全性 ◆ 每幢建筑的外立面设计都必须要保证其结构的安全性,贯彻安全第一的原则也是整个设计的重点考虑因数. 3.经济性在本方案设计过程中，在满足了功能需要与达到本装饰效果的基础之后，应合理选材，充分挖掘材料自身的潜在性能, 提高材料综合利用率。在设计与施工过程中, 应充分考虑其工艺性, 实现标准化、工厂化加工, 以提高工效, 达到降低成本的目的, 实现良好的社会效益与经济效益。 5-15 七质量保证措施我司各级领导都十分重视产品质量，提出“制度严明、精工细作、质量过硬、社会认可”的质量方针。并根据IS09001质量保证体系的要求，采取了全过程的质量控制与事后检验的质量保证措施，我司愿以优质的产品、良好的信誉和积极的态度完成此项工程。 1. 技术保证措施技术部根据甲方提供的技术图与现场的具体情况进行工程设计。依据工程所处的地理位置、铝合金门窗的最大高度、苏州地区的有关设计规范，经选出主要材料截面、连接固定方式与玻璃分格安全性。根据现场的实际情况与建筑图纸设计分格与节点，分格应符合建筑设计的整体风格，外观效果要好，节点要合理，便于施工。施工前，施工技术员应与施工人员进行技术交底，对特殊要求要交待清楚。 2.厂内加工件（附件）所有材料与所用附件采购进厂，必须附有合格证，否则不得入库。对购入件要进行抽检，不合格产品予以退回。型材全部采用专用设备，由专业培训的技术工人进行加工，所有加工件都按国家、行业和本企业标准进行抽检，不合格不许出厂。对外购和外加工件委派专人负责，入厂时必须进行检查，不合格产品退回。所有现场需要材料都由厂内发出，以便统计与集中控制。 3.材料的选用本工程使用的各种材料，我们根据设计师的设计意图、工程的规模等与甲方共同协商确定。在供应部具体购料时，公司有关技术部门要队材料的材质与性能进行详细的检查，质监部对材料的表面质量和尺寸按检验标准进行检验，合格后方可入厂，投入生产。 4.半成品、成品的保护所有型材在加工前都要贴保护膜，加工后再进行包装，运到现场。现场未安装完毕的铝合金门窗框上保护膜不得撕扯。玻璃运至现场存放场地要避开其他施工队伍的作业面，严禁在玻璃附近进行电焊施工。玻璃存放不得与地面接触，要用垫板隔离。 5.安装方面 5.1）人员选择：安装人员的素质、技术水平是工程质量的一个不可忽视的重要因素。我公司的安装人员都是经过专业技术培训的技术工人，拥有一批高水平、强技能的施工队伍，积累了丰富的施工经验。本工程公司挑选最优秀的人员并配置先进的安装工艺装备。安装位置线基准线检查 5.2）进场前培训：根据现场的实际情况与建筑图纸的设计分格与节点，技术人员向施工人员讲解相关的标准规范和安全准则，与施工人员进行技术交底，对特殊要求要交代清楚。预埋件 6.施工现场质量管理措施检查检查检查检查检查整改整改整改整改整改整改检查检查整改合格合格合格合格合格合格合格 6·1）质量控制目标：框架安装玻璃、铝板安装根据国家与苏州地区标准，我司制定了相应的检测标准。为了保证施工达到企业标准，我司进一步制定了施工质量（内控）验收标准。将每个施工过程都落实在具体的数值控制中，使施工人员在施工过程中有标准可按，检查人员标准可依。 6·2）施工质量控制程序安装装饰线条灌注密封胶本程序是为了保证施工质量的标准程序，施工管理人员与检验人员必须按此程序严格执行。提请监理公司和质量检查站验收项目是隐蔽工程验收、框架质量验收与完工质量验收。检查人员在每个阶段施工完毕后，与时提请监理公司和质量检查站验收，并出具报告，安装时的自检过程应有自检记录。干挂石材 7.质量控制流程图合格合格合格合格不合格不合格不合格不合格整改整改整改整改交工外框安装检查固定片安装检查灌注密封胶检查内扇安装检查 8.安全保护措施 8·1）在现场设有专职安全负责人，专门负责与现场总包方协调并落实有关安全生产的规章制度。进场前与施工中对安装人员进行安全教育，指导工人安全操作与安全施工，监督工人对安全制度的执行。 8·2）特殊工种（包括电工、焊工、等）设专人负责，并且持有专业上岗施工证。 8·3）熟悉高空施工人员的身体状况，身体健康不佳或患有恐高症人员严禁登高作业。 8·4）安装人员做到劳逸结合、精力充沛，杜绝疲劳作业而产生的人为人身丧亡事故。 8·5）工人宿舍、工作区等有关设施经有关部门人员检查后，进行使用，保持良好、安全的工作环境。 8·6）进入施工现场，必须戴好安全帽和安全带，时刻对空中和脚下的物品进行观察，确保施工人员的安全。在没有扶手和简易的楼梯缓步台上通过时，应先试其牢固程度，并且应在靠近墙的一侧通过。 8·7）在脚手架上施工时，安全带的一端要暂时固定在牢固的物件上，注意脚下跳板的稳固程度，禁止在跳板上蹦跳。 8·8）施工中起重和安装时，两人以上共同操作，协调一致，互相配合，不准违章操作。 8·9）随时检查电动工具与电源线、开关、插头的完好情况，发现不符合要求之处要与时修补或更换。 8·10）进入现场施工时，首先要查看现场电源、线路、电闸的保险程度，使用电动工具应该按使用说明书接好地线，接通电源后，经电工检查合格后方可使用，并使用漏电保护器。 8·11）现场施工时，应严格遵守苏州市和国家有关安全、防火条例。 8·12）施工过程中，应在有关部门指定的地点休息，施工现场不准使用电炉，必须在指定地点吸烟，不准随意扔掉烟头。 8·13）易燃易爆以与易挥发物品要单独存放，库房与电焊使用部位要配备灭火器。 8·14）电焊时，焊接部位下边要有焊渣接收器具，防止焊渣溅到可燃物体上，引起火灾。 23 / 23
