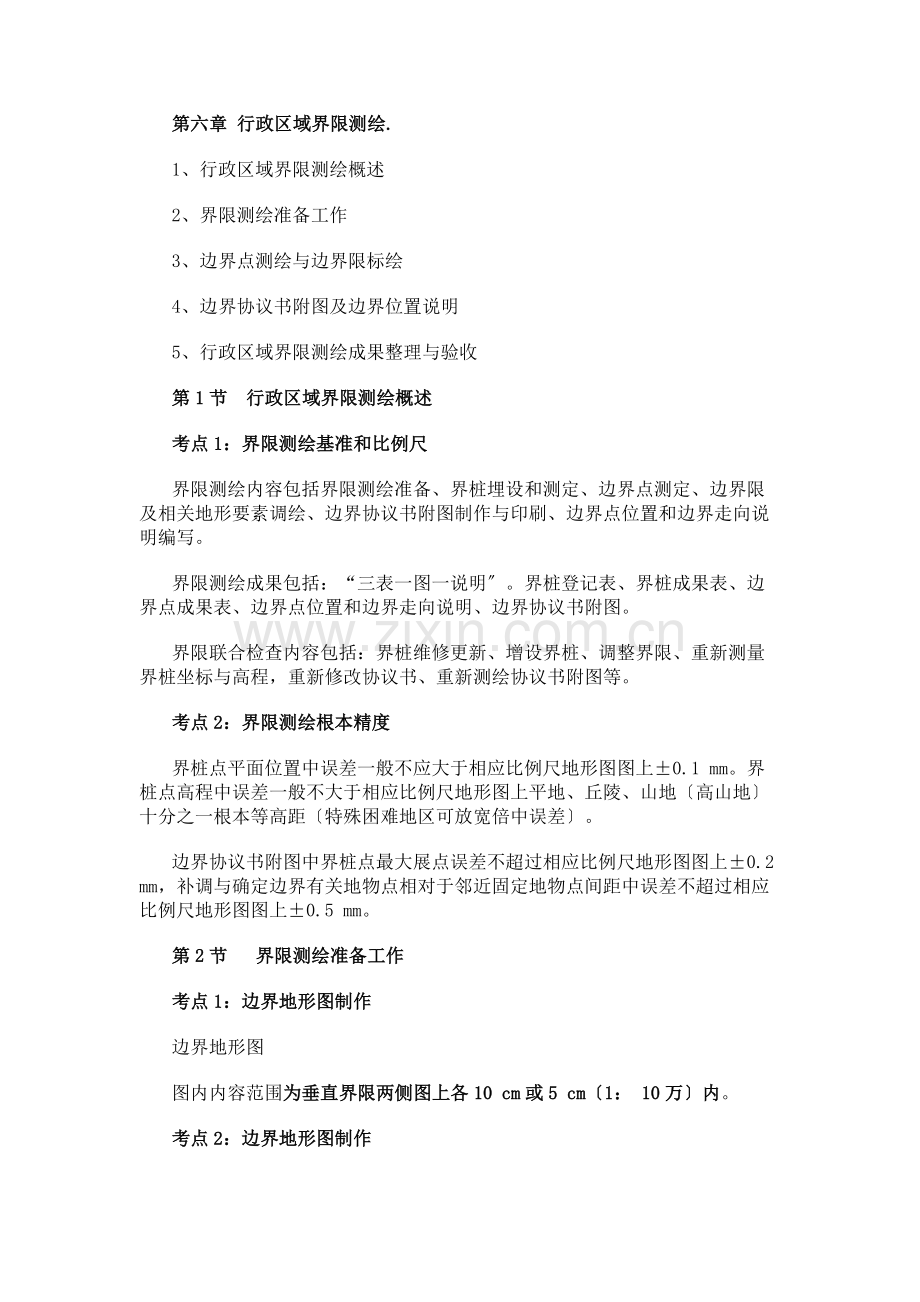

第六章 行政区域界限测绘.
1、行政区域界限测绘概述
2、界限测绘准备工作
3、边界点测绘与边界限标绘
4、边界协议书附图及边界位置说明
5、行政区域界限测绘成果整理与验收
第1节 行政区域界限测绘概述
考点1：界限测绘基准和比例尺
界限测绘内容包括界限测绘准备、界桩埋设和测定、边界点测定、边界限及相关地形要素调绘、边界协议书附图制作与印刷、边界点位置和边界走向说明编写。
界限测绘成果包括：“三表一图一说明〞。界桩登记表、界桩成果表、边界点成果表、边界点位置和边界走向说明、边界协议书附图。
界限联合检查内容包括：界桩维修更新、增设界桩、调整界限、重新测量界桩坐标与高程，重新修改协议书、重新测绘协议书附图等。
考点2：界限测绘根本精度
界桩点平面位置中误差一般不应大于相应比例尺地形图图上±0.1 mm。界桩点高程中误差一般不大于相应比例尺地形图上平地、丘陵、山地〔高山地〕十分之一根本等高距〔特殊困难地区可放宽倍中误差〕。
边界协议书附图中界桩点最大展点误差不超过相应比例尺地形图图上±0.2 mm，补调与确定边界有关地物点相对于邻近固定地物点间距中误差不超过相应比例尺地形图图上±0.5 mm。
第2节 界限测绘准备工作
考点1：边界地形图制作
边界地形图
图内内容范围为垂直界限两侧图上各10 cm或5 cm〔1： 10万〕内。
考点2：边界地形图制作

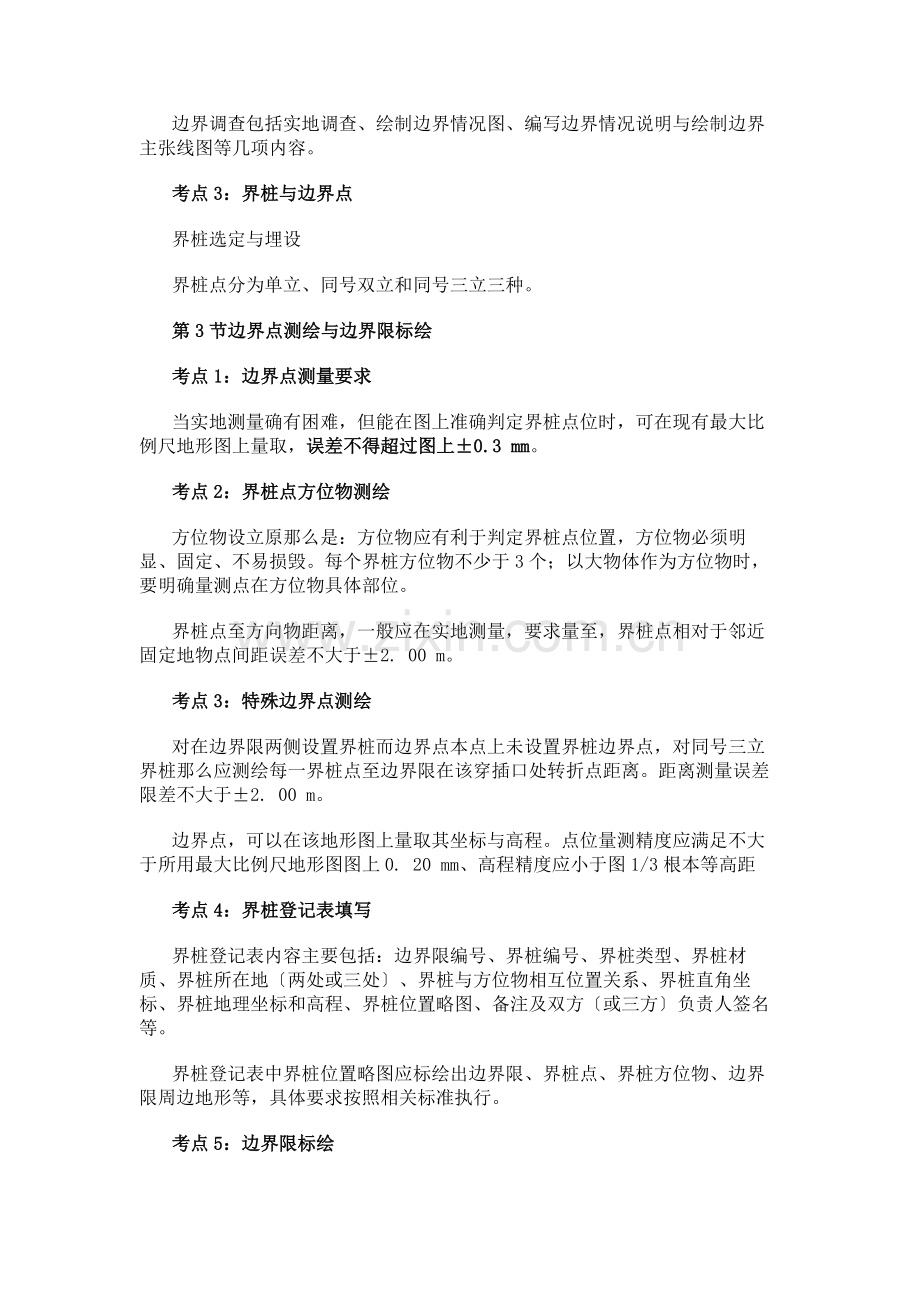

边界调查包括实地调查、绘制边界情况图、编写边界情况说明与绘制边界主张线图等几项内容。
考点3：界桩与边界点
界桩选定与埋设
界桩点分为单立、同号双立和同号三立三种。
第3节边界点测绘与边界限标绘
考点1：边界点测量要求
当实地测量确有困难，但能在图上准确判定界桩点位时，可在现有最大比例尺地形图上量取，误差不得超过图上±0.3 mm。
考点2：界桩点方位物测绘
方位物设立原那么是：方位物应有利于判定界桩点位置，方位物必须明显、固定、不易损毁。每个界桩方位物不少于3个；以大物体作为方位物时，要明确量测点在方位物具体部位。
界桩点至方向物距离，一般应在实地测量，要求量至，界桩点相对于邻近固定地物点间距误差不大于±2. 00 m。
考点3：特殊边界点测绘
对在边界限两侧设置界桩而边界点本点上未设置界桩边界点，对同号三立界桩那么应测绘每一界桩点至边界限在该穿插口处转折点距离。距离测量误差限差不大于±2. 00 m。
边界点，可以在该地形图上量取其坐标与高程。点位量测精度应满足不大于所用最大比例尺地形图图上0. 20 mm、高程精度应小于图1/3根本等高距
考点4：界桩登记表填写
界桩登记表内容主要包括：边界限编号、界桩编号、界桩类型、界桩材质、界桩所在地〔两处或三处〕、界桩与方位物相互位置关系、界桩直角坐标、界桩地理坐标和高程、界桩位置略图、备注及双方〔或三方〕负责人签名等。
界桩登记表中界桩位置略图应标绘出边界限、界桩点、界桩方位物、边界限周边地形等，具体要求按照相关标准执行。
考点5：边界限标绘
界桩点、界限转折点及界限经过独立地物点相对于邻近固定地物点平面位置中误差一般不应大于图上±0.4 mm。具体技术要求按照相关标准执行。
第4节 边界协议书附图及边界位置说明
考点1：边界协议书附图
边界协议书附图内容应包括边界限、界桩点及相关地形要素、名称、注记等，各要素应详尽表示。
考点2：边界限走向说明
边界限走向说明是边界协议书核心内容。
边界限走向说明编写内容一般包括每段边界限起讫点、界限延伸长度、界限依附地形、界限转折方向、两界桩间界限长度、界限经过地形特征点等。
边界限走向说明中距离及界限长度等数据，均以米为单位，实地测量距离准确到0.1 m，图上量取距离准确到图上0.1 mm。边界限走向说明中涉及方向，采用16方位制〔以真北方向为基准〕描述
第5节 行政区域界限测绘成果整理与验收
考点1：界限测绘成果整理
界限测绘成果包括：界桩登记表、界桩成果表、边界点成果表、边界点位置和边界走向说明、边界协议书附图。
实测界桩点要求：P211
GPS定位测量
其方法可采用静态相对定位方法和RTK测量方法。
采用静态相对定位方法观测时，应与高等级GPS控制网进展联测，建立与2000国家大地坐标系联系，联测控制点点数应不少于3个，与控制点基线距离不能超过80km，联测控制点，GPS静态相对定位技术要求见表1。
例题
〔〕是边界协议书核心内容。
a、边界限走向说明；
b、边界协议书附图；
c、界桩登记表、
d、边界点成果表
答案：a
解析：边界限走向说明是对边界限走向和边界点位置文字描述，是边界协议书核心内容。
第7章： 测绘航空摄影
1、测绘航空摄影概要
2、测绘航空摄影技术设计
3、测绘航空摄影工作实施
4、航空摄影中新技术应用
5、航摄成果检查验收
第1节 测绘航空摄影概要
航空摄影对于航摄机主距选择，顾及像片上投影差大小以及摄影基高比对高程测定精度影响，一般情况下，对于大比例尺单像测图〔如正射影像制作〕，应选用常角或窄角航摄机；对于立体测图，那么应选用宽角或特宽角航摄机。
航摄胶片冲洗主要包括显影、定影、水洗、枯燥等过程。
考点1：航摄影像分辨率
1．数字影像分辨率
2m分辨率影像是指一个像素表示地面大约2m×2m面积，而非地物大小。
2．胶片影像分辨率
胶片摄影分辨率指衡量摄影机成像系统对黑白相间、宽度相等线状目标影像分辨能力，以每毫米线对数表示。
3．扫描影像分辨率
扫描影像地面分辨率可通过原始胶片影像摄影分辨率、摄影比例尺及扫描分辨率测算。
考点2：航摄仪检定
1．摄影机检校内容
胶片摄影机检校内容主要包括：
(1)像主点位置(x0，y0)与主距(f)测定；
(2)摄影物镜光学畸变差或畸变系数大小测定；
(3)底片压平装置测定；
(4)框标间距以及框标坐标系垂直性测定。
对于数字摄影机，检校内容还应包括像元大小〔x，y方向〕测定、调焦后主距变化测定以及调焦后畸变差变化测定等。
2．摄影机检校方法
大多数情况下，对摄影机内方位元素确定和物镜光学畸变差确定是摄影机检校主要内容。
考点3：测绘航空摄影根本要求
需满足以下根本要求。
1．航摄像片倾角
但凡像片倾角小于2°～3°航空摄影称为竖直航空摄影，这是常用一种航空摄影方式。
2．航摄比例尺
航摄像片比例尺是指像片上一个单位距离所代表实际地面距离。即
摄影比例尺要根据测绘地形图精度要求与获取地面信息需要来确定
3．像片重叠度
像片重叠度分为航向重叠和旁向重叠。一般情况下，航空摄影测量作业标准要求航向应到达56%～65%重叠，以确保在各种不同地面至少有50%重叠。相邻航线像片间也要求具有一定重叠，称为旁向重叠。旁向重叠度一般应为30%～35%。
4．航线弯曲与航迹角
通常规定航线弯曲度不得大于3%。
5．像片旋偏角
在航空摄影过程中，相邻像片主点连线与像幅沿航线方向两框标连线之间夹角，称航片旋偏角。
检定工程和检定精度
例题：
数字航空摄影中，地面采样间隔(gsd)表示〔〕。
a. 时间分辨率
b. 光谱分辨率
c. 空间分辨率
d. 辐射分辨率
答案：c
第2节 测绘航空摄影概要
考点1：航摄主要技术要求
一般根据成图比例尺按表7-2-1选择，也可按照现行有关标准规定进展选择。
2．航摄比例尺选择
航摄比例尺一般按表，7-2-2选择。
3．航摄仪确定
为了适应不同航高和飞行速度需要，航摄仪快门，应具有较宽曝光时间变隔范围〔大约1／100～1／1 000 s〕。
4．航摄分区确定
航摄分区划分时，要遵循以下原那么：
(1)分区界限应与图廓线相一致。
(2)分区内地形高差一般不大于1／4相对航高；当航摄比例尺大于或等于1：7 000时，一般不应大于1／6相对航高。
(3)分区内地物景物反差、地貌类型应尽量一致。
(4)根据成图比例尺确定分区最小跨度，在地形高差许可情况下，航摄分区跨度应尽量划大，分区划分还应考虑用户提出加密方法和布点方案要求。
5．航线敷设方法
水域、海区航摄时，航线敷设要尽可能防止像主点落水；要确保所有岛屿到达完整覆盖，并能构成立体像对。
6．航摄时间确定
(1)彩红外、真彩色摄影，在北方一般避开冬季。
(2)沙漠、戈壁滩等地面反光强烈地区，一般在当地正午前后各2小时内不应摄影。
(3)彩红外与真彩色摄影应在色温4 500—6 800 k范围内进展；雨后绿色植被外表水滴未干时不应进展彩红外摄影。
第4节：gps在空中摄影中应用
gps辅助空中三角测量中导航与定位
gps辅助空中三角测量目是利用gps准确测定摄影曝光瞬间航摄仪物镜中心位置，将所测数据应用于摄影测量内业加密，以便尽可能减少对地面控制点数量要求。用于确定摄影曝光瞬间航摄仪物镜中心位置时需采用高精度相位差分gps动态定位方法，
考点1：机载激光扫描技术应用
机载和星载sar影像应用主要表达在地形立体测绘方面。
考点2：定位定姿系统应用
定位定姿系统是imu／dgps组合高精度位置与姿态测量系统(pos)，
精细定位主要采用差分gps定位(dgps)技术，
而姿态测量主要是利用惯性测量装置(imu)来感测飞机或其他载体加速度，经过积分等运算，获取载体速度和姿态〔如位置及旋转角度〕等信息。利用后处理软件解算每张影像在曝光瞬间外方位元素。
第5节 航摄成果检查验收
飞行质量检查
(1)像片重叠度；
(2)像片倾斜角；
(3)像片旋偏角；
(4)航线弯曲度；
(5)航高保持；
(6)摄区、分区、图廓覆盖保证；窗体底端
