半导体工厂超纯水简报演示幻灯片.ppt

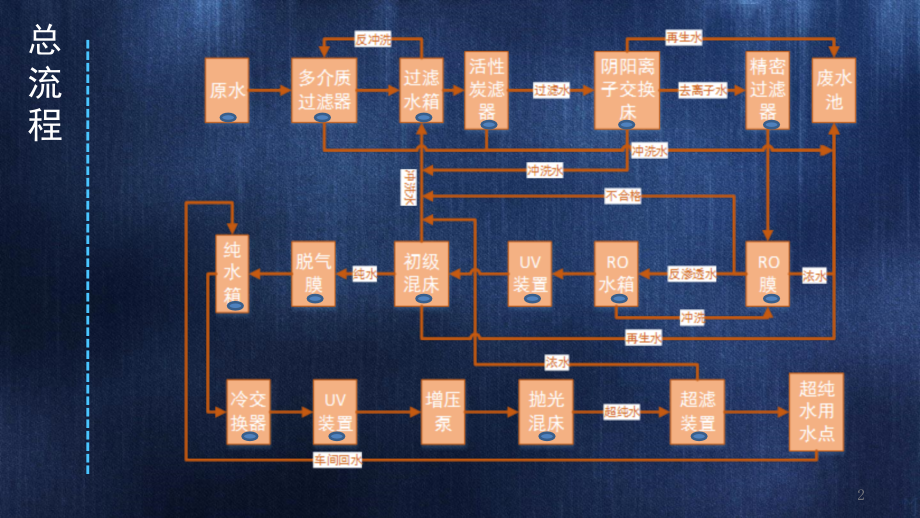

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,半导体工厂超纯水简报,Mark,22/Jul./2014,1,总流程,2,原水,1.,自来水由原水泵将水抽至,CUB(,中央动力厂房,),。,CUB,是半导体工厂的心脏，制程用的水电空调化学品等一般都是从这里输出。,运行参数,：原水一般水量为,195m/h,，最大水量为,250m/h,，水压,3bar,。,3,多介质过滤器,(MMF/,砂滤）,1.,原水加,10%NaOCl,后通过热交换器再次加,10%PAC,后进入多介质过滤器。,2.,桶内装填石英砂和无烟煤。,3.,配有风机，定期反洗。,用途,：主要去除不能溶解的悬浮颗粒和胶体杂物。,运行参数,：产水量最大为,250m/h,，压力,1.5bar,，温度,20-20,。,4,玻璃钢水箱,(FRP,水箱,),1.,过滤水回收至玻璃钢水箱。,2.,过滤水箱前有两组泵（每组两台），一组用于反清洗，一组用于给,ACF,活性炭过滤器供水。,3.,桶身直径,5m,，桶高,5m,。,运行参数,：出口压力为,7bar,，温度为,20-30,。,迈博瑞生物膜技术南通有限公司,5,活性炭过滤器,(ACF/,碳滤）,1.,三支，内部填充颗粒活性炭。,2.,此段过滤器分为正洗与反洗，正反洗水都回收至废水池，产水为过滤水。,用途,：再次处理水中不能溶解的悬浮颗粒和胶体杂物。,运行参数,：产水量为,200-260m/h,，出口压力为,6bar,，温度,20-30,。,6,阴阳离子交换床,1.ACF,出水先经过,CIX,（阴离子桶）加,HCl,，后,AIX,（阴离子桶）加,NaOH,处理，,CIX,和,AIX,可以单独运行。,用途,：处理水中的阴阳离子。,2.,冲洗水进入过滤水箱，再生水进入废水池，出水为去离子水。,运行参数,：产水量为,207m/h,，压力为,3bar,，温度为,20-30,。,7,保安过滤器,(SFL),1.,去离子水加,30%NaOH,后进入保安过滤器。,2.,产水为去离子水。,用途,：微滤过滤器保护后端,RO,膜，不达标的水质和频繁清洗都会影响,RO,膜的寿命、提升成本。,运行参数,：,280m/h,，出口压力,2.6bar,，温度,21-30,。,8,反渗透过滤膜（,RO,膜）,1.RO,是前段水处理的核心。,2.,达标产水进入,RO,水箱，不达标产水进入过滤水箱，浓水进入废水池。,3.,产水为反渗透水。,运行参数,：产水水量为,248m/h,，出水压力为,2bar,，温度为,21-30,；浓水水量为,18m/h,，出水压力为,2bar,，温度为,24-30,。,9,RO,水箱,1.,水箱采用玻璃钢材质，并使用氮气密封。,2.RO,水箱有三组水泵输出，一组,UV,供水，一组阴阳离子交换床冲洗水，一组冷凝设备供水。,运行参数,：产水水量为,185m/h,，出口为,6bar,，温度,21-30,。,迈博瑞生物膜技术南通有限公司,10,紫外线杀菌设备（,UV,装置）,1.,两组，一用一备，单组使用,44,跟紫外灯管。,2.,出水为反渗透产水。,用途,：杀灭水中的微生物，降低有机物含量。,运行参数,：产水水量为,185m/h,，出水压力为,5.5bar,，操作温度,26,。,11,初级混床（,MBX,混床）,1.,内装阴离子树脂和阳离子树脂。,用途,：全面去除水中的阴阳离子，电阻率由,4m/cm,提升至,17-18m/cm,。,2.,定期对混床进行再生，使用,HCl,和,NaOH,。,3.,再生水进入废水池，冲洗水进入过滤水箱，产水为纯水。,运行参数,：产水量为,185m/h,，出口压力为,4bar,，温度,23-30,。,12,脱气膜,(MD),1.,由两台真空泵和,12,支膜壳组成。,2.,水由上向下流出，气体由下向上抽出，主要气体为,CO2,和,N2,。,3.,出水为纯水进入纯水箱。,运行参数,：产水水量为,180m/h,，出口水压为,1.5bar,，温度为,21-30,。,迈博瑞生物膜技术南通有限公司,13,纯水水箱,1.,玻璃钢材质，内衬,PP,，氮封。,2.,有一组泵输出，输出水为纯水。,运行参数,：产水水量为,230m/h,，出口水压为,8.5bar,，温度为,22-30,。,14,冷交换器,1.,纯水进入交换器，温度降低为,5,。,2.,出水为纯水，进入,UV,装置。,运行参数,：产水水量为,230m/h,，出口水压为,7.5bar,。,迈博瑞生物膜技术南通有限公司,15,UV,装置,1.,三组紫外线杀菌装置，每组,44,根灯管。,2.,出水为纯水进入增压泵。,3.,运行在恒温,5,环境中。,用途,：再次杀灭水中细菌，降低有机物含量。,运行参数,：产水量为,230m/h,，出水水压,7.5bar,。,16,抛光混床（,MBP,）,1.,树脂为一次性，使用完后不需要再生。,2.,出水为超纯水，进入超滤装置。,用途,：进一步降低水中的阴阳离子含量，提高电导率至,18m/cm,以上。,运行参数,：产水量为,190m/h,，出水水压为,9bar,，回纯水箱,10m/h,，水压,3bar,。,17,超滤（,UF,）,1.,分两组，抛光混床出水分两路，一路直接进入超滤，另一路通过热交换将水温提升至,65-75,再进入超滤。,2.,产水送至洁净室内的机台使用，浓水排至过滤水箱。,用途,：去除水中的非离子状态的细小颗粒物。,运行参数,：出口水压,6bar,，温度低温水,22,，高温水,70,。,18,谢谢,迈博瑞生物膜技术南通有限公司,19,
