光伏场区电缆敷设施工方案剖析

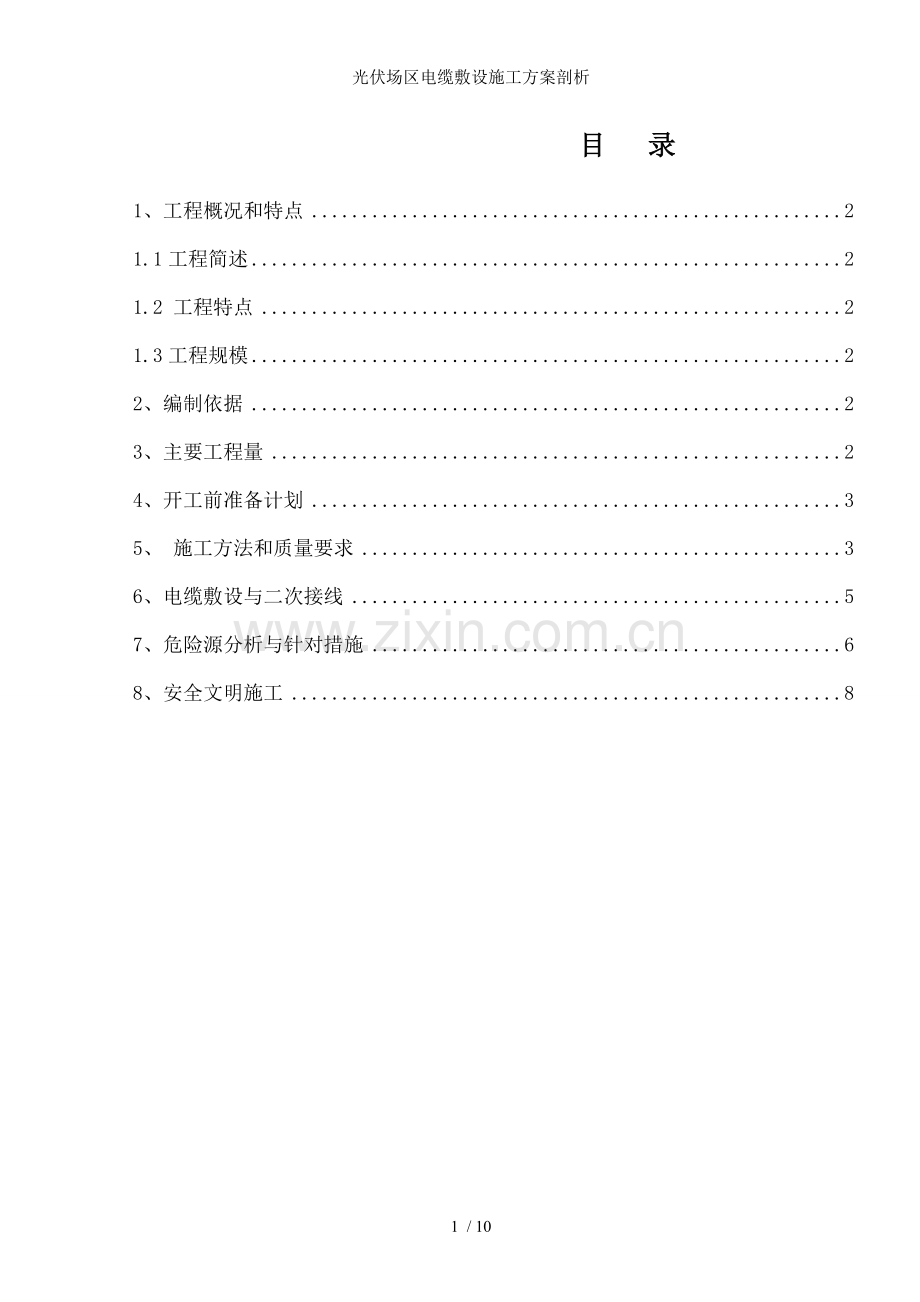

目 录

1、工程概况和特点 2
1.1工程简述 2
1.2 工程特点 2
1.3工程规模 2
2、编制依据 2
3、主要工程量 2
4、开工前准备计划 3
5、 施工方法和质量要求 3
6、电缆敷设与二次接线 5
7、危险源分析与针对措施 6
8、安全文明施工 8

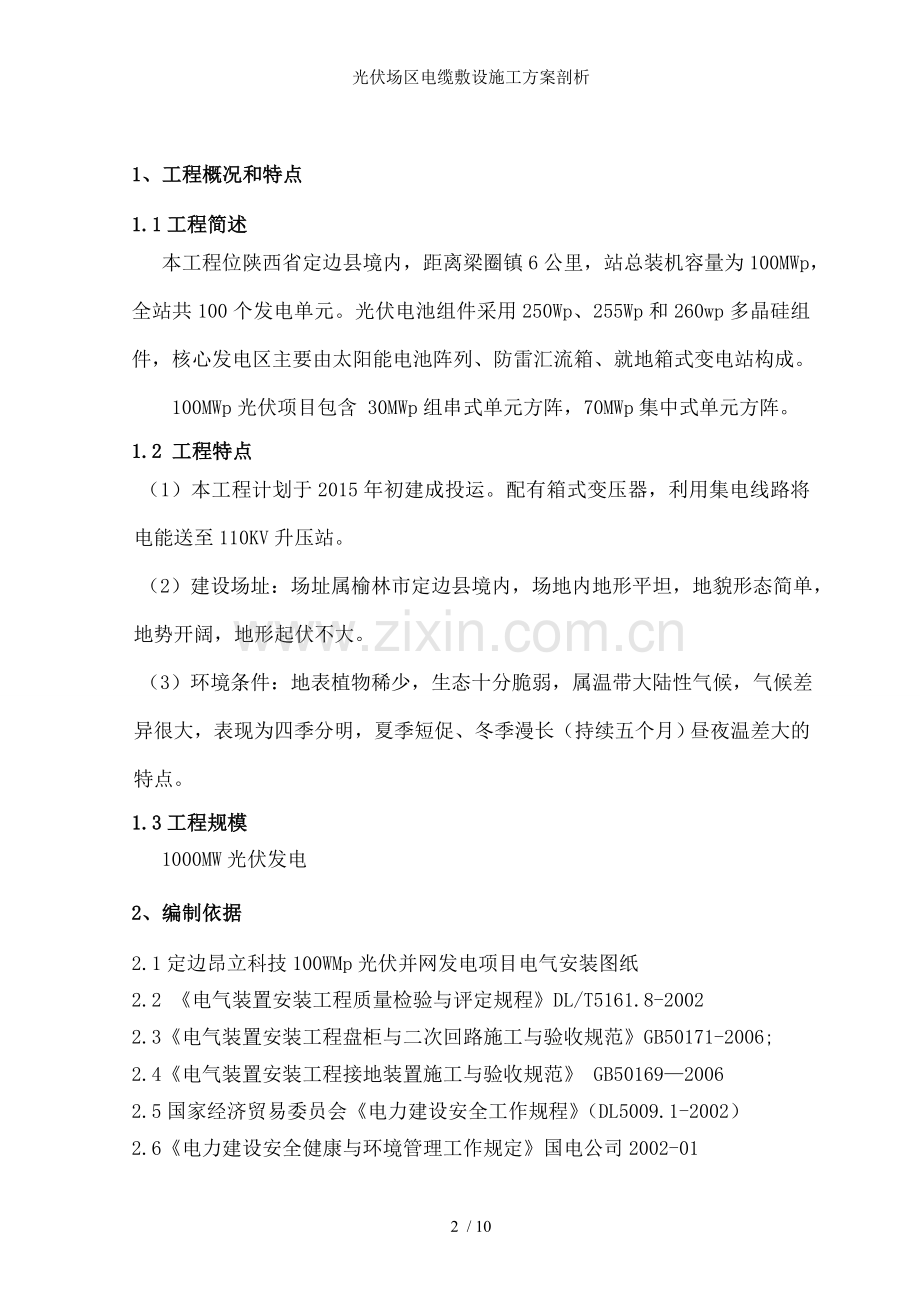

1、工程概况和特点
1.1工程简述
本工程位陕西省定边县境内，距离梁圈镇6公里，站总装机容量为100MWp，全站共100个发电单元。光伏电池组件采用250Wp、255Wp和260wp多晶硅组件，核心发电区主要由太阳能电池阵列、防雷汇流箱、就地箱式变电站构成。
100MWp光伏项目包含 30MWp组串式单元方阵，70MWp集中式单元方阵。
1.2 工程特点
（1）本工程计划于2015年初建成投运。配有箱式变压器，利用集电线路将电能送至110KV升压站。
（2）建设场址：场址属榆林市定边县境内，场地内地形平坦，地貌形态简单，地势开阔，地形起伏不大。
（3）环境条件：地表植物稀少，生态十分脆弱，属温带大陆性气候，气候差异很大，表现为四季分明，夏季短促、冬季漫长（持续五个月）昼夜温差大的特点。
1.3工程规模
1000MW光伏发电
2、编制依据
2.1定边昂立科技100WMp光伏并网发电项目电气安装图纸
2.2 《电气装置安装工程质量检验与评定规程》DL/T5161.8-2002
2.3《电气装置安装工程盘柜与二次回路施工与验收规范》GB50171-2006;
2.4《电气装置安装工程接地装置施工与验收规范》 GB50169—2006
2.5国家经济贸易委员会《电力建设安全工作规程》（DL5009.1-2002）
2.6《电力建设安全健康与环境管理工作规定》国电公司2002-01
3、主要工程量
序
名称
型号
单位
数量
备注
1
电力电缆
ZR-YJVR-0.6/1KV 1X4mm2
米
135759

2
电力电缆
ZR-YJHLVR-0.6/1KV 3X16mm2
米
13140

3
电力电缆
ZR-YJHLVR-0.6/1KV 3X120mm2
米
1134

4
电力电缆
ZR-YJHLVR-0.6/1KV 3X150mm2
米
2434

5
电力电缆
ZR-YJHLVR-0.6/1KV 3X185mm2
米
10104

4、开工前准备计划
4.1人员准备计划
电缆敷设：技术负责人2名，安装工8名，辅助工15名。
电缆接线：技术负责人2名，安装共8名，试验工2名，辅助工：8名。
4.2工机具准备计划
序号
名称
数量
单位
备注
1
万用表
2
个

2
压线钳
1
套

3
尖嘴钳
12
把

4
剥线钳
10
把

5
20cm十字螺丝刀
4
把

6
15cm十字螺丝刀
14
把

7
30cm十字螺丝刀
2
把

8
10cm十字螺丝刀
12
把

5、 施工方法和质量要求
5.1电缆出库
5.1.1电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。
5.1.2电缆出库运输过程中，采有机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法，但必须顺着电缆盘上的箭头指示或缠缠紧方向滚动。
5.1.3电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的就近。盘间留有通道，存放处不得积水。
5.2 电缆敷设前建筑工程应具备的条件
5.2.1电缆层、桥架内的施工临时设施模板、建筑废料已清理干净，施工用道路畅通，盖板齐全，电缆层门窗安装完毕。
5.3 电缆敷设前电气专业应具备的条件
5.3.1电缆的起点与终点设备已安装完毕，位号标识准确清楚。电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号、敷设的先后次序。敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。
5.3.2技术交底和安全技术交底已做完，并存记录卡。
5.3.3 辅助材料已供货到位，如电缆扎带、电缆标牌、电缆标志桩等。
5.4 电缆的电气绝缘已检查
5.4.1测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。500v以下采用500v兆欧表（指回路电压）；10000v以下至3000v采用2500兆欧表。应测量60s的绝缘电阻值。电阻值有以下要求：
1)电压为1kv的聚乙烯绝缘电缆不小于40兆欧。
2)大规模敷设电缆时，事先应准备好广播器材、对讲机、半导体喊话器等。
3)针对敷设电缆时的具体情况，技术人员和施工负责人应编制出劳动力颁图，指明每个关键部位的负责电工与所需人数，责任到人，在技术交底时予以公布。
5.5电缆敷设方法
（1）电缆从墙外引入，将写好的电缆编号交专人负责贴压电缆首末端。
（2）在电缆支架上电缆开始敷设时，指挥者应用对讲机通知负责电工与全体人员注意开始敷设了，用口哨或手机指挥出一个有节奏的电缆行进状态。
（3）支架上敷设电缆，每段的负责电工随时要检查电缆是否有划伤的情况，若出现问题，立即停止敷设，找出原因，排除障碍方可继续敷设。
（4）支架上敷设电缆，由于首尾不能相见，故指挥者与每处的负责电工要加强信息通报，出现裕度太大的地方，指挥者要通知后边暂停，待正常后再全线同时拉电缆。
（5）电缆到位后，指挥者与时通知延线人员开始从现场一侧逐段整理电缆，绑扎整齐，拐弯处、夹层内等处装设标志牌。待支架上全部整理完毕后，电缆盘处的负责人方可根据配电柜一侧需要的长度，截断电缆，电缆两端应包扎密封，以防进潮气、水。
（6）电缆敷设时登记每盘分盘量，并做好电缆敷设记录。
6、电缆敷设与二次接线
6.1 电缆敷设
6.1.1电缆敷设施工方案
（1）动力电缆、控制电缆采用粘胶带包缠工艺；动力电缆采用专用液压压线钳压接接线鼻子；控制电缆、计算机电缆如为多股芯线，根据接线端子情况选择相应的压线钳与接线端子压接，如为单股芯线，则可直接压接；动力电缆相色标识采用包缠不同相色带形式，控制电缆相色标识可使用购买的芯线号头成品；电缆试验、对线合格后，对各电缆进行一一对应接线，电缆外护层与屏蔽层按要求进行接地。
（2）尽可能做到动力电缆和控制电缆无中间接头；如不得己有中间接头时，要将接头处拉出，使其离开其它平行电缆，在其接头范围内加装一定强度捆紧；对接头的位置等要做好标识、记录，并会同监理方对其进行验收，有关资料也要移交。
（3）在电缆做头之前的电缆运输、存放、敷设时，确保所有的电缆头始终用塑料薄膜与密封带密封，对敷设时切出的新电缆头要与时密封。
（4）电缆固定:垂直敷设或超过45º倾斜角敷设的电缆每隔2米处固定。水平敷设的电缆在首末两端与拐弯处，电缆中间接头的两端处固定，当对电缆间距有要求时，每隔5—10米处固定。电缆敷设完毕后应与时清理现场，有盖板的地方与时盖好盖板。
6.1.2电缆二次接线
（1）施工准备：
屏己固定好，相关的电缆敷设完毕；熟悉图纸与屏实际状况，制定每块屏电缆的上盘整理与二次接线计划，统一制作电缆标志牌、二次接线号头。每一块屏均设专人负责电缆的上盘整理与二次接线，在每块屏内，张贴上本屏的电缆上盘整理、接线、检查、验收专责人名卡。
（2）电缆上盘整理：
首先在支架与屏之间的过渡支架土建以安装完毕，然后将每根电缆逐一进盘、排列、绑扎、固定；电缆上盘的弯度、弧度应一致，排列整齐，尽量避免交叉。
（3）电缆头制作：
电缆进盘后才能切剥做头，用专用卡卡紧，高度一致，固定牢固；切剥后用橡胶带包缠密实紧固，同一盘内应一致，美观整齐。剥出的芯线绑扎成束并在盘内横平竖直地沿走向固定，随时将到位的芯线分出。
（4）电缆头排列
在做头与接线前，对每根电缆的每根芯线均用摇表检查绝缘、用试灯进行对线。确保查线正确，线头顺时针方向弯圈且弯曲大小、弧度、余量一致，平滑美观，紧固件配置齐全完好，号头齐全、方向正确。
（5）电缆头挂牌：
将正式电缆牌挂在每个电缆头下，高度一致、整齐、内容正确，用专用绑扎带绑牢。
（6）电缆的防火与阻燃的作业程序
A.工程中使用的电缆防火涂料的施工应严格按涂料的施工工艺说明施工，保证涂刷次数和厚度，间隙时间的符合要求。
B.采用防火堵料封堵时，用耐火材料加工成具有一定强度的衬板衬托防火堵料，封堵密实无孔隙堵烟堵火。
C.防火封堵质量要求：
将进盘电缆孔洞按要求进行封堵，做到严密、光滑、平整、美观。在每个盘内的封堵处均安装上一段短管，以作电缆穿入的备用预留孔，此管口也要封堵。
7、危险源分析与针对措施
序号
危险源类别
危险源名称
来源于何专业 场所/活动
危险等级
对应法律法规与其他要求的条款
主要针对措施
1
触电
使用电源线破损的便携式卷线盘、机械与电动工具
安装
施工
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》13.4.2条
1、 检查保护地线或保护零线连接是否正确、牢固；
2、 检查电缆或软线是否完好；
3、应由专人负责保管，定期进行维护保养和签定。
2
触电
狭小、潮湿场所焊接作业未采取防触电措施
焊接作业场所
Ⅴ
DJ5009.1-2002《电力建设安全工作规程》11.2.7条
1、 电焊工作台必须可靠接地；
2、 在狭小、潮湿场所施焊时，应垫干燥木板或其他措施；
3、设作业监护人。
3
触电
低压带电作业未正确使用防触电保护用品、无人监护
电气
作业
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》第6章6.3.19条
1、 办理安全施工作业票；
2、 设专人监护；
3、有可靠的绝缘措施。
4
触电
电动工具未经过漏电保护装置或漏电保护装置不合格
安装
施工
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》13.4.5、13.4.6条
1、 电气回路应单独设开关或插座，并装设漏电保护器；
2、 金属外壳应接地；
3、 电动工具必须做到“一机、一闸、一保护”；
4、电流型漏电保护器的额定漏电动作电流≤30mA，动作时间≤0.1s，电压型额定漏电动作电压≤36V。
5
触电
非电工从事电工作业
用电
场所
Ⅴ
DJ5009.1-2002《电力建设安全工作规程》第6章6.1.3条
电工一律持证上岗，严禁非电工拆、装施工用电设施。
6
触电
金属容器内施工照明未按规定使用安全电压
安装
施工
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》6.3.14条
金属容器内行灯电压不得超过12V。
7
触电
高压线横跨厂区道路，未设置警示标志和防护设施
起重与运输
Ⅴ
DJ5009.1-2002《电力建设安全工作规程》3.1.5条
1、 建立35t与以上机械调度管理制度；
2、 高架线路采取绝缘保护；
3、 双向设立警告标志；
4、 机械移动过程中加强监护；
5、作业过程中保证足够的安全距离，在安全距离不够时采取保护。
8
火灾
电源线路老化、破损
办公场所、仓库
Ⅴ
DJ5009.1-2002《电力建设安全工作规程》6.2.4条
加强巡查，对老化、破损的电源线路与时更换。
9
火灾
电火焊作业场所易燃物品未清理干净或未可靠隔离
电火焊
作业
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》11.1.5、11.1.6、11.1.7、11.1.16
1、 在焊接、切割地点周围5m的范围内，应清除易燃、易爆物品；
2、 无法清除时，采取可靠的隔离或防护措施；
3、作业结束后，清理场地、清除焊件余热、切断电源，仔细检查确认无起火危险方右离开。
10
火灾
消防器材未定期进行安全测试
防火
场所
Ⅴ
DJ5009.1-2002《电力建设安全工作规程》4.0.4条
按月进行检测、保养。
11
火灾
在禁火区违章动火作业
焊接作业场所
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》4.0.8条
1、 办理安全施工作业票；
2、严格按作业票施工。
12
起重伤害
起吊物未绑牢，偏拉斜吊，吊物未固定时松钩。
安装施工与吊装
Ⅳ
DJ5009.1-2002《电力建设安全工作规程》10.1.2条
1、 起吊物绑挂牢固；
2、 吊钩悬挂点应在吊物重心的垂直线上，吊钩钢丝绳应保持垂直；
3、 落钩时应防止由于吊物局部着地而引起吊绳偏斜；
4、吊物未固定时严禁松钩。
13
机械伤害
特种机械操作人员无证上岗
安装
作业
Ⅳ
国务院第373号令《特种设备安全检察条例》第三十九、四十条、《电力建设安全健康与环境管理工作规定》第7章第79条
严禁无证操作特种机械。
14
意外坠落
高处作业区周围的孔洞沟道等未设盖板、安全网或围栏
高处作业场所
Ⅴ
DJ5009.1-2002《电力建设安全工作规程》8.1.5条
高处作业区周围的孔洞、沟道等应设盖板、安全网或围栏。
8、安全文明施工
8.1工作前的安全交底、办理有效工作票参与人员签字。
8.2 检查所涉与区域的安全措施符合要求。
8.3 检查作业人员的劳防,安全用品符合要求。
8.4 涉与安全所需物资,跟进确保与时到场(1米吊带10根,圆形法兰螺丝2根,M12*8)
8.5 作业人员要求，不按安全规范佩戴劳保用品与未经高空专项培训潜在人员坠落风险所有施工人员必须接受高空专项安全培训，检查所需劳保用品无缺陷确认合格后投入使用确保作业人员无恐高与高低血压症状、人员分配要根据所敷设电缆大小而定防止出现电缆大人员少的情况潜在员工用力过猛造成腰部扭伤和肌肉拉伤事件发生、合理安排人员站位。
8.6 电缆倒运车辆未经检查合格违章操作造成交通事故叉车必须经过安全人员检查确保整体外观，刹车，倒车喇叭与无漏油现象配备有效灭火器。叉车司机必须持有效行驶证件上岗操作。
8.7 电缆盘放置需使用斜木进行稳固、防止滚动伤人。
8.8禁止雨、大风恶劣天气进行电缆敷设作业。
8.9作业完毕与时对作业面施工废料与线盘清理打扫运送到指定地点集中堆放。
