科教花园施工组织设计.doc

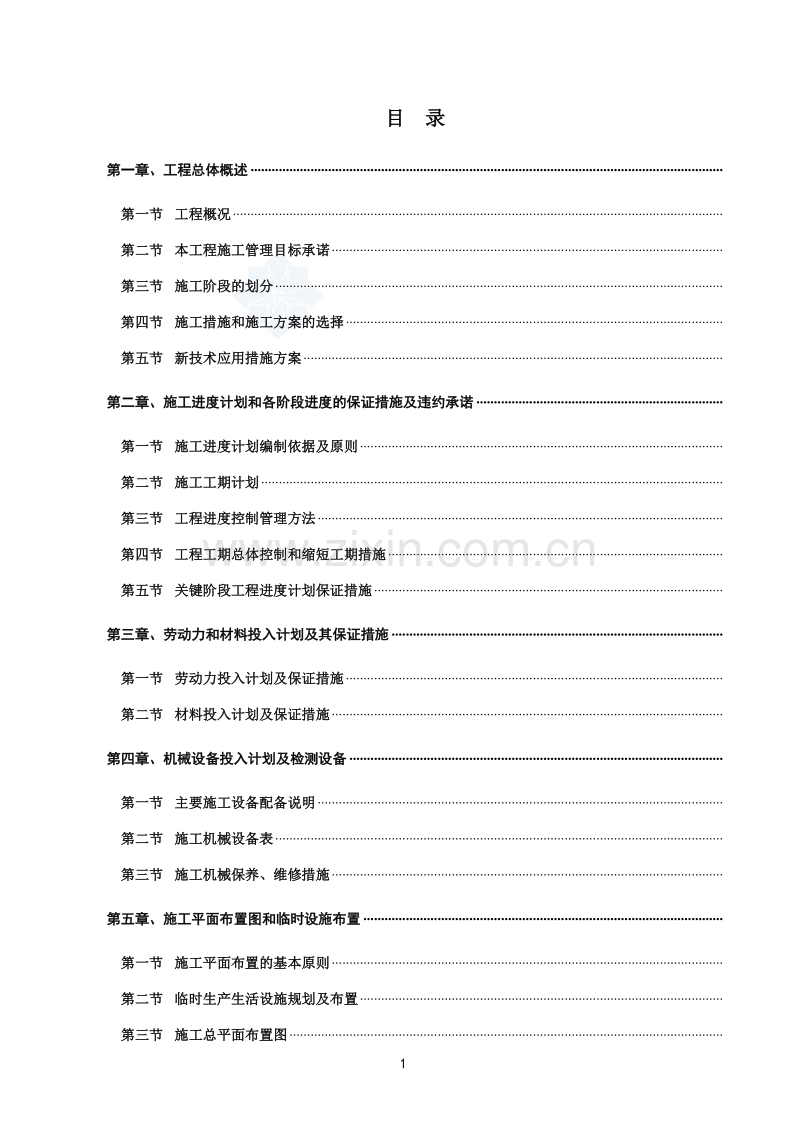

1 目目 录录 第一章、工程总体概述第一章、工程总体概述 第一节第一节 工程概况工程概况 第二节第二节 本工程施工管理目标承诺本工程施工管理目标承诺 第三节第三节 施工阶段的划分施工阶段的划分 第四节第四节 施工措施和施工方案的选择施工措施和施工方案的选择 第五节第五节 新技术应用措施方案新技术应用措施方案 第二章、施工进度计划和各阶段进度的保证措施及违约承诺第二章、施工进度计划和各阶段进度的保证措施及违约承诺 第一节第一节 施工进度计划编制依据及原则施工进度计划编制依据及原则 第二节第二节 施工工期计划施工工期计划 第三节第三节 工程进度控制管理方法工程进度控制管理方法 第四节第四节 工程工期总体控制和缩短工期措施工程工期总体控制和缩短工期措施 第五节第五节 关键阶段工程进度计划保证措施关键阶段工程进度计划保证措施 第三章、劳动力和材料投入计划及其保证措施第三章、劳动力和材料投入计划及其保证措施 第一节第一节 劳动力投入计划及保证措施劳动力投入计划及保证措施 第二节第二节 材料投入计划及保证措施材料投入计划及保证措施 第四章、机械设备投入计划及检测设备第四章、机械设备投入计划及检测设备 第一节第一节 主要施工设备配备说明主要施工设备配备说明 第二节第二节 施工机械设备表施工机械设备表 第三节第三节 施工机械保养、维修措施施工机械保养、维修措施 第五章、施工平面布置图和临时设施布置第五章、施工平面布置图和临时设施布置 第一节第一节 施工平面布置的基本原则施工平面布置的基本原则 第二节第二节 临时生产生活设施规划及布置临时生产生活设施规划及布置 第三节第三节 施工总平面布置图施工总平面布置图 2 第四节第四节 施工临时设施修建计划施工临时设施修建计划 第五节第五节 临时用水设计与布置临时用水设计与布置 第六节第六节 施工临时用电设计布置施工临时用电设计布置 第六章、关键施工技术、工艺及工程项目实施的重点难点和解决方案第六章、关键施工技术、工艺及工程项目实施的重点难点和解决方案 第一节第一节 施工测量及沉降监测方案施工测量及沉降监测方案 第二节第二节 外脚手架及垂直运输工程外脚手架及垂直运输工程 第三节第三节 基础及地下室工程基础及地下室工程 第四节第四节 模板工程模板工程 第五节第五节 钢筋工程钢筋工程 第六节第六节 混凝土工程混凝土工程 第七节第七节 砌体工程砌体工程 第八节第八节 屋面防水工程屋面防水工程 第就节第就节 装饰工程装饰工程 第十节第十节 机电工程机电工程 第十二节第十二节 工程项目的重点、难点分析和解决方案工程项目的重点、难点分析和解决方案 第七章、安全文明施工措施第七章、安全文明施工措施 第一节第一节 安全管理机构和管理制度的建立安全管理机构和管理制度的建立 第二节第二节 文明施工措施文明施工措施 第三节第三节 环境保护措施环境保护措施 第四节第四节 保护现有建筑物、道路、绿化、居民及市政管道的措施保护现有建筑物、道路、绿化、居民及市政管道的措施 第八章、质量保证措施及承诺第八章、质量保证措施及承诺 第一节第一节 创优目标创优目标 第二节第二节 质量保证体系的组成质量保证体系的组成 第三节第三节 施工过程质量保证措施施工过程质量保证措施 第四节第四节 工程创优体系及保证措施工程创优体系及保证措施 3 第五节第五节 关键工序质量控制措施关键工序质量控制措施 第六节第六节 质量通病治理措施质量通病治理措施 第九章、新技术应用措施第九章、新技术应用措施 第一节第一节 钢筋混凝土框架节点模板工法钢筋混凝土框架节点模板工法 第二节第二节 钢筋直螺纹连接技术钢筋直螺纹连接技术 第三节第三节 MTMT 砂浆新技术的应用砂浆新技术的应用 第十章、总承包管理及配合措施第十章、总承包管理及配合措施 第一节第一节 总包方的主要协调配合总包方的主要协调配合 第二节第二节 总包责任方管理职责总包责任方管理职责 第三节第三节 总包责任方对专业施工单位管理总体配合总包责任方对专业施工单位管理总体配合 第四节第四节 总包责任方对安装工程的照管、配合、协调管理措施总包责任方对安装工程的照管、配合、协调管理措施 第五节第五节 工程总包责任方与业主、监理及地方政府主管部门、社区等公共关系处理工程总包责任方与业主、监理及地方政府主管部门、社区等公共关系处理 第十一章、项目组织机构及主要人员第十一章、项目组织机构及主要人员 第一节第一节 项目施工管理组织机构项目施工管理组织机构 第二节第二节 项目主要部门、人员的岗位职责项目主要部门、人员的岗位职责 4 第一章第一章、工程总体概述、工程总体概述 第一节第一节 工程工程概况概况 一、工程名称及地理位置一、工程名称及地理位置 本工程为科教花园高层，位于衡阳市区，西临城市主干道红湘南路，南 临雁城路，北面为石塘路。 二、施工二、施工现场现场条件条件 1、根据现场勘察，三通一平已完成。 三、参建三、参建单单位位 建设单位建设单位衡阳市福泰房地产开发有限公司衡阳市福泰房地产开发有限公司 设计单位设计单位衡阳市经纬建筑设计有限公司衡阳市经纬建筑设计有限公司 勘察单位勘察单位核工业岩土工程勘察设计研究院核工业岩土工程勘察设计研究院 监理单位监理单位衡阳市吉康监理有限公司衡阳市吉康监理有限公司 施工单位施工单位衡阳市楚材城乡建筑工程有限公司衡阳市楚材城乡建筑工程有限公司 四、工程概况四、工程概况 1、工程规模、工程规模 科教花园高层包括 7 栋、8 栋、15 栋、16 栋商住楼，总建筑面积为 49708.42。7 栋、8 栋为 11 层小高层，7 栋建筑面积为 5470.52，商铺 面积为 543；8 栋建筑面积为 8725.46，商铺面积为 794.88；15 栋、 16 栋为 17 层高层商住楼，负一层为地下车库，一、二层为商业用房，三至 十五层为住宅；15 栋建筑面积为 17971.62，其中地下车库为 1648.68， 商铺面积为 3012.24；16 栋建筑面积为 15662.3,其中地下车库为 1662.05，一、二层商场为 2820.1，住宅 11180.15。建筑高度为 49.80m。结构均为框架剪力墙结构。现以 16 栋商住楼做本施工组织设计。 2、基础工程概况、基础工程概况 本工程基础采用人工挖孔桩基础，持力层为中风化岩，桩端承载力特 征值为 330Kpa，桩径分别为 900、1100、1400、1500五种。桩身混凝土 5 强度为 C30，均采用导管水下灌注。 3、结构工程概况、结构工程概况 、本工程结构为框架剪力墙结构，建筑结构类别为 A 级，结构设计 的使用年限为 50 年，本工程为二类高层建筑，耐火等级为二级，结构安全 等级为二级。 、本工程钢筋采用 HPB235 钢筋、HRB335 钢筋或 HRB400 钢筋、 RRB400 钢筋，结构混凝土等级为 C25C40。 16 栋各部位混凝土材料强度等级表栋各部位混凝土材料强度等级表 剪力墙、柱地下层 C40C4012 层 C40C4034 层 C30C30517 层 C25C25屋面水箱 C30C30 梁、板 地梁、地下 室底板 C30 13 层 C4045 层 C30617 层 C25屋面 C25 、本工程框架柱及剪力墙混凝土等级为 C40C25。 、本工程地下室工程共一层，混凝土采用 C40 及 C30，地下室底板、 顶板、侧墙采用 S6 抗渗混凝土（防水混凝土的施工配合比尚应通过抗渗性 试验确定，试验时抗渗等级应提高到 S8），桩顶、地下一层梁板标高为- 3.620m，基础垫层为 100 厚 C10 素混凝土垫层。 填充墙土中外墙采用 180 厚 M10 页岩砖 M7.5 混合砂浆砌筑；内隔墙 部分采用 180 厚加气混凝土砌块 M5.0 混合砂浆砌筑；卫生间采用 120 厚 M10 页岩砖 M5.0 混合砂浆砌筑。 、本工程首层为 4.20m，2 层层高为 5.10m，2 至 17 层为 2.70m ，总 建筑高度为 51.2m。 4 4、节能设计、节能设计 （1）外墙为墙体自保温：饰面层（不计入）+耐碱玻纤网布抗裂砂浆 （5）+界面砂浆（不计入）+加气砼砌块（200）+混合砂浆（20）。 （4）屋面类型：细石混凝土（40）+水泥砂浆（20）+挤塑聚苯板 （40）+水泥砂浆（20）+改性沥青防水卷材+钢筋混凝土屋面板 （120）+混合砂浆（20）。 6 （5）窗类型：外窗采用塑钢单框中空玻璃带纱窗，传热系数为 3.0W/(m2,k),玻璃采用 5+6A+5普通中空玻璃。 （6）门类型：住宅入户门采用双层金属门板防盗门，中间填充 15厚 玻璃棉板。 第二节第二节 本工程施工管理目标本工程施工管理目标承诺承诺 我公司承建本工程，将充分发挥我公司的优势，抽调精兵强将组建项 目管理班子，组织技术素质高，能打硬仗的劳务队伍进场，运用先进成熟 的施工工艺、科学合理的管理方法，按“质量、安全、工期、文明、效益、 服务”六个一流的要求，以 ISO9001 的国际质量认证管理体系和施工质量 管理模式竭诚为社会和用户提供一流的服务，令业主满意。 一、工期目一、工期目标标 业主的工期要求为：总工期不超过 480 日历天。 我司的工程施工工期目标：保证本工程在 480 个日历天个日历天内完成。 我公司将根据工程的实际情况，确定最佳施工程序和施工方案。按施 工阶段和部位进行深化、细化，力争尽早插入施工，做好现场协调工作， 保证本工程顺利完成。为此将制定切实可行的保证措施。并以此目标来组 织劳动力、机械、材料、资金等进行该工程施工。 二、二、质质量目量目标标 我公司将严格按照规范要求进行施工操作及质量验收，质量目标为： 一次验收合格，达到合格标准一次验收合格，达到合格标准。 三、文明施工目三、文明施工目标标 我司将和甲方及衡阳市有关部门携手合作，共建文明工地，严格按照 省安全文明施工管理标准和衡阳市文明施工有关规定。确保获得“市市 安全生产文明施工样板工地安全生产文明施工样板工地”。 7 四、安全施工目四、安全施工目标标 严格遵守国家、部、省和市颁布的安全生产有关规定，加强安全管理与 教育，严格执行国家、省、市有关防火安全规定，确保不发生重大伤亡和 安全事故，将月轻伤频率控制在 1以下，创“无安全事故标准化工地”。 确保获得“市安全生产文明施工样板工地市安全生产文明施工样板工地”。 五、工程保修期五、工程保修期 本工程的保修期按照国务院颁发的建设工程质量管理条例 （国务院 令第 279 号令）和房屋建筑工程质量保修办法 （中华人民共和国建设部 令第 80 号）的规定进行保修。其中： 结构工程的保修期为设计使用年限终身保修，缺陷保修期为竣工日期起 计二十四个月。 第三节第三节 施工阶段的划分施工阶段的划分 为在本工程施工中做到统筹兼顾，重点突出，要充分做好人、财、物、 时间与空间等资源的合理利用，确保本工程各项目标能如期实现。在施工 组织时将整个工程划分如下五个施工阶段： 第一阶段：基础及地下室工程。该施工阶段包括有基坑支护、土方开 挖、螺旋钻孔桩、地下室等工程，它涉及的工种多、使用机械种类多、施 工工期长、技术要求高。抓好本阶段工程施工，可为整个工程施工奠定良 好基础。 第二阶段：0.00 以上主体结构施工阶段。这一阶段主要包括模板、 钢筋、砼工程几个主要施工项目，辅助施工过程有垂直运输设备及脚手架 搭拆等。它不仅对建筑物的质量和安全使用起决定性作用，它的工期长短 直接影响施工的总工期，它和第一阶段中的各施工工艺一起构成施工网络 中的关键线路，是整个工程中的关键所在。 8 第三阶段：装饰工程阶段。当第二阶段的较低层框架完成后即可陆续 开始进入第三阶段的施工。由于这一阶段所需的绝对工期很长，施工工艺 细腻，装饰工程内部及它与安装工程之间相互影响和制约，在这一阶段内 必须做好各工种间的协调、配合工作，实行动态管理，使流水施工得以顺 利展开。 第四阶段：水电及机电设备安装阶段。安装工程是建筑施工中的重要 组成部分。在这个阶段，除了抓好安装工程质量和进度外，还应抓好与土 建各工种间的协调、跟进。因为大多数安装工程是穿插在诸土建工程之中 进行的，土建工程既是各安装工种的紧前工序，当安装工程完成后，很多 后续工序都是由土建专业承担的，其中多为装修工程；因此，在这一阶段， 必须强化工程管理，充分发挥项目经理部的指挥、调控职能作用，为各专 业顺利施工创造良好的外部条件。 第五阶段：竣工验收和技术资料整理归档阶段。在这一阶段内要重点 做好工程竣工验收前各分部分项工程的质量内部自检和整改工作，为竣工 验收作好准备，同时进行竣工资料的收集、整理，绘制竣工图纸，为资料 归档和工程结算提供所需资料。由于本工程施工面积大、结构复杂、工种 繁多、分包单位多，总包单位和分包单位必须协调合作，提供竣工资料。 9 第四节第四节 施工措施和施工方案的选择施工措施和施工方案的选择 一、基一、基础础及地下室工程施工方案及地下室工程施工方案 1） 、土方开挖方案 大型基坑土方和桩承台、地梁土方采用 3 台 PC200 反铲挖土机挖土， 自卸汽车运土，机械挖不到的地方采用人工挖掘。基坑土方挖到底面设计 标高后再进行人工挖土，这一施工方法可大量节约工程投资，加快施工进 度。 场区排水采用砖砌明沟，设置在基槽边坡上部稳定土层以外范围内并 做好排水坡度，将地面雨水及基坑内抽上的地下水引流到市政总排水管网 内。 2） 、桩工程施工方案 桩径分别为 900、1100、1400、1500五种。桩身混凝土强度为 C30。 3）、地下室工程施工方案 地下室结构工程拟分三阶段施工。第一阶段为基础及底板施工，其中 穿插底板防水层施工。地下室外墙水平施工缝留设在离底板或台阶面上 200-300mm 位置处，垂直施工缝留设位置与底板变形缝相一致，均用 3mm 厚 钢板止水带止水，底板不另设垂直施工缝完全可以满足施工需要。第二阶 段为地下室砼墙、柱施工。第三阶段为地下室顶面砼梁板施工。在第二阶 段地下室砼墙、柱施工时，需沿外墙柱壁留设水平施工缝，其位置应离地 下室顶板梁的支座负锚固筋以下 100200mm 处，以便于梁板施工。在地下 室外墙施工缝处仍需留设止水钢板。施工缝的留设示意见图地下室水平 施工缝留设示意图。 10 地下室水平施工缝留设示意图地下室水平施工缝留设示意图 二、上部主体结构工程施工方案二、上部主体结构工程施工方案 本工程为高层建筑物，地上分别 11 层、17 层。0.00 以上主体工程 采用钢筋砼框架-剪力墙结构，拟采用如下施工方案。 1、模板采用用胶合板、钢木组合模板和定型门式脚手架支撑体系；电 梯模板采用组合式模板，利用塔吊进行吊装。 2、钢筋在现场加工制作，设置 2 个钢筋加工场，每个钢筋加工场设置 钢筋加工设备两套； 3、砼全部采用自拌混凝土，采用塔吊进行水平和垂直运输。负责本工 程的混凝土运输。 4、钢筋、模板、钢管等材料的运输采用 1 台 QT80 塔吊进行吊运。详 细情况见施工总平面布置图。其它材料运输及人员运输采用人货两用 梯进行。 5、由于上部主体工程是先行的分项工程，它直接为所有后继工程提供 工作面，故主体工程的快慢对整个工程的总工期起关键作用；在施工前期， 必须围绕这一中心做好各方面的工作。 6、上部梁柱结构采用钢筋混凝土节点法施工，可以保证工程一次成优。 11 三、砌筑和装三、砌筑和装饰饰方案方案 本工程的结构设计选型采用常规框架体系承重，在砌筑以前，需要专 门研究墙体块材排列方案，以保证墙体内外搭砌、上下错缝施工方案进行。 四、水平与垂直运四、水平与垂直运输输方案方案 本工程采用 QT-80 塔吊 1 台，塔吊最大吊运范围为 55m，可以完全满 足工程的运输范围。拟设置人货两用梯 1 台，保证装饰、批荡等材料的运 输。垂直运输设备的具体布置详见施工总平面布置图 。 12 第五节第五节 新技术应用措施方案新技术应用措施方案 1、 建议采用钢筋直螺纹接头，可以保证工程加快施工速度、保证工 程施工质量。 2、 砼中粉煤灰及缓凝减水剂外掺技术的应用，提高砼的和易性、缓 凝性，便于提高砼早期强度的增长速度和施工易操作性。 3、 利用微机进行钢筋翻样、编制预算和施工进度计划，提高工程管 理水平，利用微机进行木材翻样、加工制作。 4、 采用钢筋混凝土模板节点法施工，可以保证主体结构一次成优。 5、 MT 高效砂浆外加剂作用于砂浆后，显著提高了砂浆的强度，改善 砂浆和易性、降低泌水率，提高抗性和抗渗性能。有明显的经济效益和社 会效益。 13 第二章、施工进度计划和各阶段进度的保证措施及违约承诺第二章、施工进度计划和各阶段进度的保证措施及违约承诺 第一节第一节 施工进度计划编制依据及原则施工进度计划编制依据及原则 一、一、编编制依据制依据 (1)招标文件要求：总工期为 480 日历天日历天，预计开工日期为 2007 年 10 月 18 日（暂定，具体开工日前业主指定由） 。 (2) 招标文件及答疑纪要、工程设计图纸、各项目工程量、施工技术 要求、设计说明、施工规范。 (3) 现场施工条件。 (4) 主要施工机械的生产效率和工作范围。 (5) 我公司现有可供机械设备的数量和施工人员情况。 (6) 施工人员现场工作时间：每月有效施工日考虑28天或29天，每天 正常工作时间初定14小时。若工期紧张，则适当增加人力及物力。 二、二、编编制原制原则则 (1)严格执行基本建设程序，遵照国家有关政策、法令和有关规程规范。 (2) 与施工总体布置相适应。做到各项目之间施工程序前后兼顾、衔 接合理，减少相互干扰,均衡施工。对于地基比较复杂的地段受外界因素影 响较大的项目，应适当留有余地。力求均衡生产，合理投入资源，在确保 工程施工质量和进度的前提下，降低施工成本。 (3) 围绕施工关键线路和重点段统筹兼顾，确保各节点工期的同时， 其他施工项目协调有序整体进行。 (4) 充分发挥我公司丰富的施工经验及技术、设备的优势，采用先进 合理的施工技术方案和机械化施工，确保工程的工期和质量。 14 第二节第二节 施工工期计划施工工期计划 一、本一、本标标段工程工期目段工程工期目标标 开工日期竣工时间要求工期招标文件 工期要求480 日历天 开工日期（暂定）竣工时间要求工期我公司工 期目标2007 年 10 月 18 日2009 年 3 月 18 日480 日历天 二、工程施工二、工程施工进进度度计计划划 施工总进度计划详见下页。 15 第三节第三节 工程进度控制管理方法工程进度控制管理方法 在本工程中，如我单位中标
