综合布线系统施工方案(详细含进度表).docx

综合布线系统施工方案(详细含进度表)

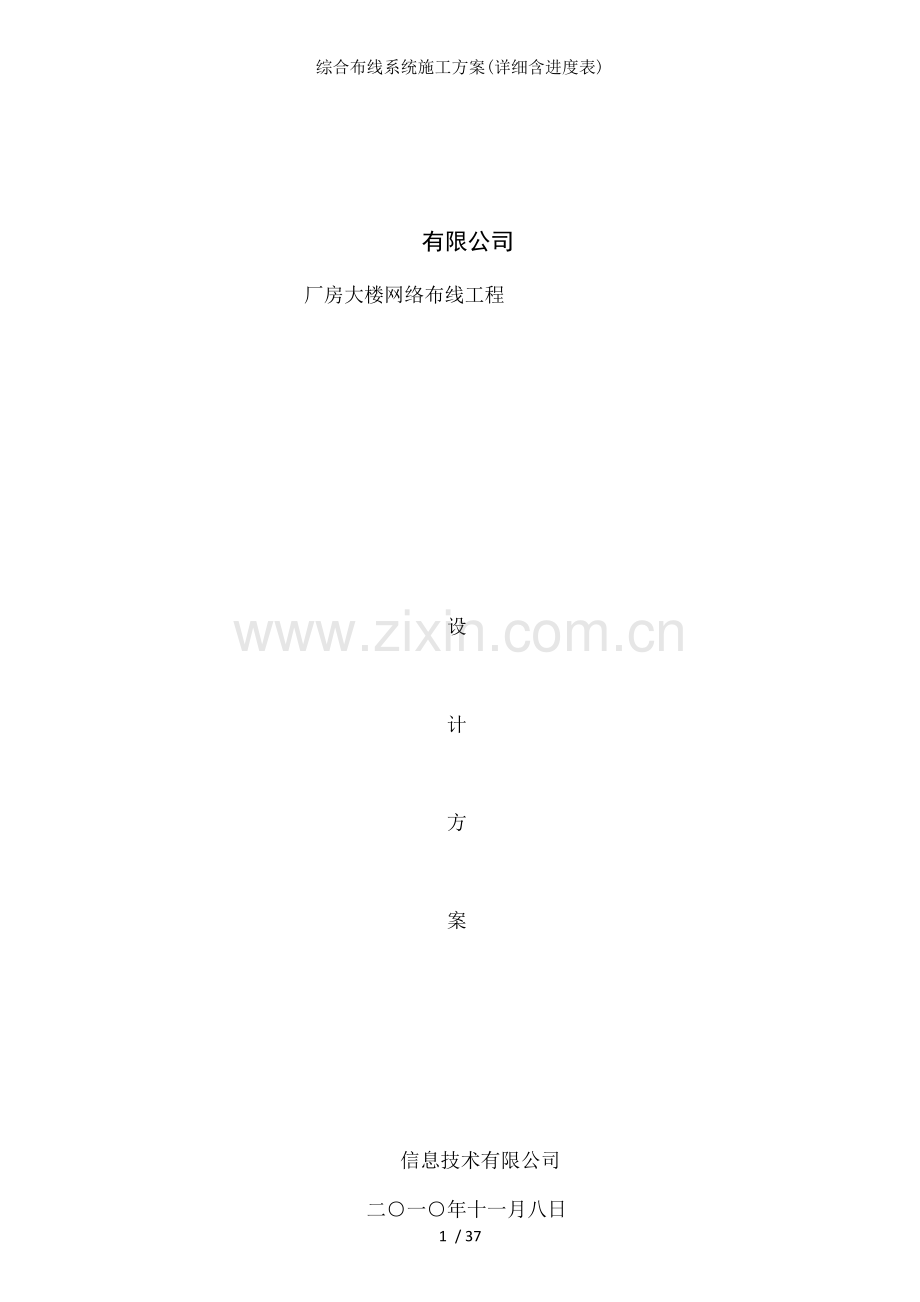

有限公司

厂房大楼网络布线工程

设

计

方

案

信息技术有限公司

二○一○年十一月八日
37 / 37

厂房大楼网络布线工程设计方案

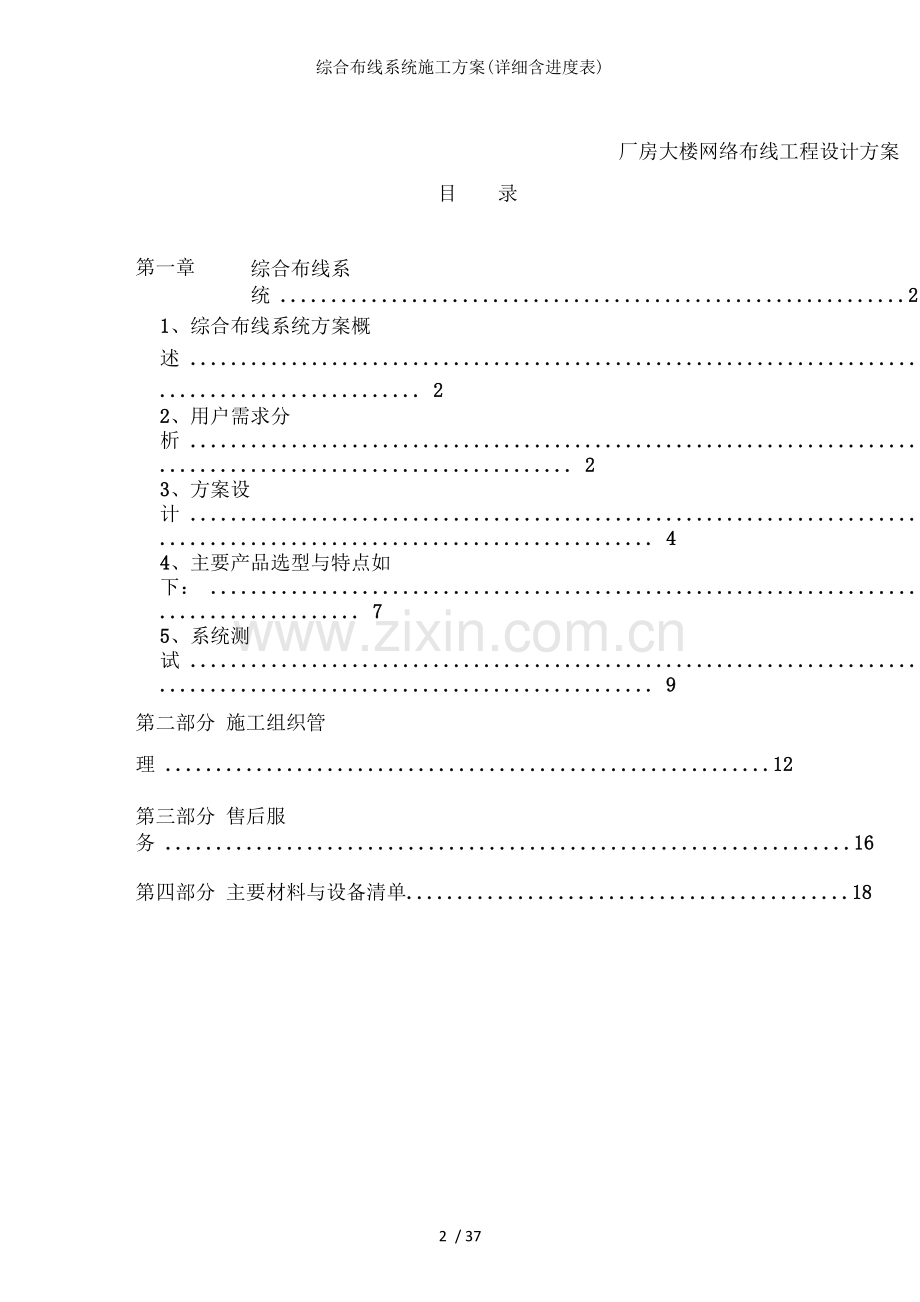

目

录

第一章


综合布线系统 ..............................................................2

1、综合布线系统方案概述 ................................................................................................... 2
2、用户需求分析 .................................................................................................................. 2
3、方案设计 .......................................................................................................................... 4
4、主要产品选型与特点如下： ........................................................................................... 7
5、系统测试 .......................................................................................................................... 9
第二部分 施工组织管理 ............................................................12

第三部分 售后服务 ....................................................................16

第四部分 主要材料与设备清单............................................18

第 1 页

厂房大楼网络布线工程设计方案

第一章


综合布线系统

1、综合布线系统方案概述

本方案计划为 有限公司厂房大楼智能化系统建设成一个先进的，具备高速
数据传输能力的结构化综合布线系统，以全面提高办公业务与其他综合服务的信息
化水平，为实现机房整体网络互联提供良好的多媒体网络基础平台。

在本方案中，我们选用 结构化综合布线产品对 有限公司厂房的综合布
线系统进行设计。按照用户招标文件要求，我们选用成熟的超五类+万兆光纤产品来
进行设计，最大可高冗余支持主干万兆和水平端到端 1000 的速率。

本工程用户希望达到的目标为：建立一套先进、完善的计算机中心机房网络综
合布线系统，为各种应用，包括数据、语音、图像、控制等系统提供统一的接入方
式、配线和各楼层间互连方案，满足当前的使用需要与将来发展的需要，并使得系
统达到配置灵活、易于管理、易于维护、易于扩充的目的。

2、用户需求分析

2.1 系统需求

机房网络综合布线系统的一般要求：

·能支持语言、数据、图像、多媒体信息传输的要求，类型为综合型。

·开放式结构、容易扩展、变更。

·良好的安全性和可靠性。

·良好的经济性和适应未来的先进性。

·桌面可以支持百兆以太网应用。

同时机房网络综合布线系统应考虑下述应用与连接：

·计算机网络系统。

·其它可能应用的弱电系统。

2.2 需求分析

有限公司厂房为 4 层建筑框构，建筑面积约 12000 平米，1~3 层为生产区，
其中一层无做布线要求，4 楼为办公区域，信息中心机房设在 3 楼，。综合布线系

第 2 页

厂房大楼网络布线工程设计方案

统为星型结构，本机房综合布线系统为计算机网络布线系统。系统选用超五类非屏
蔽系统。

该计算机网络综合布线系统作为 有限公司厂房数据与图像等系统的传输媒
体，且支持数据等多种传输速率的要求。在应用上应满足电视会议、多媒体的使用
需求。满足综合业务数字网的要求。要考虑和保证内网和外网网络信息传输的安全。
综合布线系统要采用全模块化结构，方便系统的扩展；且具有极大的灵活性，当以
后系统更改、设备移位时，不必重新布线，只须在相应的配线架上跳线即可。本项
目布线系统采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线实现
与不同的网络设备互连．可以实现各种不同逻辑拓扑结构的网络。

2.3 设计依据

ü 11801： 2002— 用 户 建 筑 -通 用 布 线 系 统 信 息 技 术 国 际 标 准

ü 568B— 商 业 大 楼 通 信 布 线 标 准

ü 568B.2-1 北 美 超 五 类 布 线 系 统 标 准

ü 569A— 商 业 大 楼 通 道 和 空 间 管 理 标 准

ü 570A— 住 宅 与 小 型 商 业 区 综 合 布 线 标 准

ü 607— 商 业 大 楼 接 地 和 联 接 标 准

ü 67— 非 屏 蔽 双 绞 布 线 系 统 现 场 测 试 传 输 性 能 规 范

ü 72-开 放 办 公 室 布 线 系 统

ü 55022— （ 电 磁 兼 容 ） 标 准

ü 50173： 2007— 信 息 技 术 -综 合 布 线 系 统 （ 欧 洲 标 准 ）

ü 50311－ 2007 建 筑 与 建 筑 群 综 合 布 线 系 统 工 程 设 计 规 范

ü 50312－ 2009 建 筑 与 建 筑 群 综 合 布 线 系 统 工 程 施 工 与 验 收 规 范

ü 18233-2008 信 息 技 术 － 用 户 建 筑 群 的 通 用 布 线

ü 7427-87 通 讯 光 缆 的 一 般 要 求

ü 42-81 工 业 企 业 通 信 设 计 规 范

ü 926.2-2009 中 华 人 民 共 和 国 通 信 行 业 标 准

ü 79-85— 工 业 企 业 通 讯 接 地 设 计 规 范

第 3 页

厂房大楼网络布线工程设计方案

ü 42-81— 工 业 企 业 通 信 设 计 规 范

ü 926.2-2009— 大 楼 通 信 综 合 布 线 系 统

ü 16-2008— 民 用 建 筑 电 气 设 计 规 范

ü 国 际 电 信 联 盟 标 准

ü 、 、 X3 光 纤 应 用

ü 、 异 步 转 移 模 式 论 坛

ü 802.3、 802.5 以 太 网

ü 802.11 无线局域网通用的标准

3、方案设计

3.1 方案综述

根据用户提出的具体需求、图纸，整个新办公楼－综合布线系统共设置了信息
点：1006 个点。系统设计采用分层星型拓扑结构，共分成 6 个子系统，即：建筑群
子系统、工作区子系统、水平子系统、管理区子系统、垂直子系统和设备间子系统。
通过不同的跳线管理可支持一、二、三级网络结构，既易于信息的统一管理又可满
足不同区域内所有可能出现的应用需求。充分考虑了高度的可靠性、高速率传输特
性和可扩展性等因素。

在工作区子系统，对于信息点采用标识区分；

在水平子系统，对于数据信息点，都采用超五类四对非屏蔽双绞线，连接到管
理区子系统的快接式 45 数据 48 口、24 口配线架，并进行彩色分区管理。

在管理间子系统， 针对具体情况，对数据点进行分区管理，并在配线架上进
行相应的区分和标识。整个综合布线系能支持语音(模拟和数字)、数据(计算机)、
视频图像(数字)以与综合信息的高质量和高速率传输，能适应不同厂商和不同类型
的网络和计算机产品接入，并应符合规范中关于抗干扰的要求。

3.2 系统点位配置表

各机柜数据点统计表如下：

序号

楼层名称

数据

备注

第 4 页

厂房大楼网络布线工程设计方案

1

2

3

4

5

6

2 楼 1

2 楼 2

3 楼

4 楼

合计

144

155

256

116

335

1006

3.3 建筑群子系统

建筑群数据主干采用烽火 6 芯单模室外光纤，从 核心机房至 )厂房三楼
主机房由管道铺设，再由三楼主机房到车间各个 均采用 6 芯多模室外光缆连接
作为垂直数据主干；建筑群语音主干采用三类 200 对充油型大多数铜缆由管道铺设
至四楼主配线间 ，再由四楼主配线间 到各个 。并留有余量，满足求与未
来扩容的要求。

电缆分布表：

3.4 工作区子系统

工作区子系统完成各信息点与设备终端的匹配、连接。主要包括机房内各服务
器分布的信息插座与配套面板、跳线与适配器等非有源器件。

对于信息面板，我们根据点位需求，考虑采用了单口的面板。最大程度满足不
同点位的实际需求。

在工作区，对于数据用户我们配 7 英尺跳线，费用由甲方自理，便用户工作使
用。

根据 有限公司厂房智能化系统和网络的需求，本方案设计的系统总点数

第 5 页

序号
层楼 号
电缆对数
1
1 楼 1
20 对
2
2 楼 1
50 对
3
2 楼 2
50 对
4
3 楼 1
50 对
5
3 楼
50 对
6
4 楼 1
200 对

厂房大楼网络布线工程设计方案

1006 点，详细的点位分布详见上面的系统点位分布表。

3.4.1 工作区子系统信息插座安装位置

工作区子系统信息插座安装位置主要安装在办公家私下。信息插座的安装方式
将根据实际情况安装。

3.4.2 工作区信息插座的选型

数据点选用超五类白色非屏蔽模块，安装简单，维护非常方便，T568568B 接
线方式通用，其性能远远超过 有关超五类规定。模块和面板由热塑料材料制成，
符合 要求，高强度，阻燃， 耐腐蚀，面板带防尘盖。

3.5 水平子系统

水平子系统由配线间至工作区之间的电缆构
成。本系统内数据点的水平电缆全部采用 超五
类非屏蔽双绞线。可在 100m 信道距离上支持超过

第 6 页

厂房大楼网络布线工程设计方案

1000 以上传输速率，使系统具有极高的可靠性与灵活性。因此对用户而言，只
需在总配线间将相应的跳线重新跳接，就可以很方便管理所有的信息点数据或语音
信号的任意输出，使结构化布线系统的灵活性得到最完美的体现。

超五类 采用 增强的超五类标准 8 芯 4 对双绞线，其性能远超最新的国
际超五类标准，已经证实了其 比超五类标准至少有 6 性能余量。可选用于
(空心,实心),高阻燃与低烟,无毒的材料。

3.6 设备间分布与设备配置

管理区系统由跳线、跳线板、配线架、线管理器、光纤跳线等组成，实现通道
与空间管理、线缆管理、标识与彩色编码管理等功能。

管理水平区子系统与垂直主干子系统之间的交连和互连，通过跳线可方便地将
机房内所有网络线路定位或重新定位到不同的工作区，也可以作为管理区的网络中
心，在管理区内利用水平系统布线组成独立的综合布线系统。

配线间的设计，我们采用了较为集中的管理方式，本设计配线间所有网络系统
配线架统一安装在 19”标准机柜中，以达到保护、防尘的作用。在选型考虑时，所
有水平部分信息点线缆全部端接在标准 45 模块化配线架上，根据实际情况，使用
超五类 48 与 24 口快速配线架。为了更有效地管理跳线，1：1 地配套使用线缆管理
器。在配线间用标准 4545 跳线进行管理。

4、主要产品选型与特点如下：

第 7 页

厂房大楼网络布线工程设计方案
4.1 水平铜缆非屏蔽配线架：

连接超五类 4 对水平线缆的配线架采用 24 口组合式系列配线架，采用 平
衡技术，是业界首家性能完全超过 5 类标准连接硬件性能要求的 19“机架式模块化
配线架，整个产品设计美观整洁，模块化插口平整，提供了极高的美感模块化插口，
并有 50 微英寸的镀金层。整个配线板经过黑化的电镀处理，光滑细腻。配线板能直
接安装在 标准的 19”机架或机柜上，确保了快捷简易的安装与正面打线。完全
融合了性能可靠性、灵活性与安装简易性为一体。并且色码标签和图标丰富。

非屏蔽超五类数据跳线：其独特的插头设计与专利的制造精确法确保稳定的电
气性能，同时又显著提高了 电磁兼容性性能与安全保密性，其规格与特点如下：

插拔次数：大于 750 次

安装温度：-10℃ 60℃

导体材料：硬固体线缆设计

标准：

第 8 页

厂房大楼网络布线工程设计方案
4.5 设备间子系统

设备间子系统由设备间中的线缆、连接器和有关的支撑硬件组成，它是布线系
统的中心，其作用是把公共系统设备的各种不同设备互连起来，统一管理各分配线
间与其他区域的数据点。该子系统连接局域网和广域网网络系统设备（如主干交换
机、、服务器、路由器、防火墙等），通过干线子系统中的光纤分别对中心机房
各信息点进行跳线管理，管理所有数据部分。

5、系统测试

在整个系统安装完成后，我公司将按照 公司的要求对所安装的系统进行现
场测试，整理所有注册程序所需的文件档案材料，代表用户向 公司进行整个工
程的认证注册工作，真正保护甲方的投资，在测试合格后， 公司将予以注册认
证，并给最终用户提供一个 20 年的系统保证(产品、信道与应用三保证)。

5.1 测试内容

综合布线系统测试包括：

þ 水平铜缆链路测试；

þ 垂直干线光缆链路测试；

þ 端对端信道联合测试

系统测试完毕后与组织有关技术与管理人员对整个系统进行验收。

为确保综合布线系统性能，确认布线系统的元器件性能与安装质量，工程完工
后需按 568A 之 75 规定的标准对链路系统进行测试，包括以下几项内
容：

þ 极性、连续性、短路、断路测试与长度

þ 信号全程衰减测试

þ 信号近，远串音衰耗测试

第 9 页

厂房大楼网络布线工程设计方案

部分测试指标如下：

国际标准衰减指标()

线对近端衰减标准指标()

超五类水平铜缆的测试说明

超五类水平铜缆系统采用专用超五类测试仪器进行测试，测试.

þ 极性、连续性、短路、断路测试与长度

þ 信号全程衰减测试

þ 信号近，远串音衰耗测试

þ 结构回转衰耗

þ 特性阻抗

þ 传输延时

在穿线施工中，负责穿线施工的单位，可能因为用力过大或不正确的穿线方法

第 10 页频率
标准
0.772
64
1.0
62
4.0
53
8.0
48
10.0
47
16.0
44

频率
标准
0.772
5.5
1.0
6.3
4.0
13
8.0
18
10.0
20
16.0
25

厂房大楼网络布线工程设计方案

或用金属管/线槽之边沿的锋刃，将缆线全部或部分割断、拉断而造成缆线开路，也
即缆线不能连续，在此方案中不允许出现。

测试结果：所有连接完好的信息点连接的正确性要保证 100%；必须保证所有信
息点无短路现象存在，即无短路信息点；所有信息点中，一对线开路的信息点所占
的比例不超过 5%；所有信息点中，二对线开路的信息点所占的比例不超过 1%。并按
照最新超五类标准草案的信道要求进行测试。

本方案中，采用下列布线测试仪表进行测试：



4000

第 11 页

厂房大楼网络布线工程设计方案

第二部分 施工组织管理

在施工过程中，除了要求施工和技术具备一定水准以符合规范以外，其中也涉

与其他专业的管理内容，工程的施工管理之所以必不可少，关键在于它的协调和组

织作用，我公司将会采取有效的措施在以下几个方面切实作好施工管理工作：

l

l

l

l

l

施工的进度管理

施工的界面管理

施工的组织管理

工程技术管理

工程质量管理

1．1 组织机构图

1．2 岗位职责

1．2．1 项目负责人

负责工程施工方案的审定；

负责施工进度的控制检查；

负责工程质量的检查；

负责工程费用的控制；

负责工程的总的协调。

1．2 2 技术负责人

负责施工方案的提出；

负责施工现场技术问题的处理；

负责数据的收集、测试；

参与竣工资料的编写。

1．2．3 施工负责人

负责进度计划的实施，保证工期按期完成；

负责安排上岗工作人员的工作；

负责施工具体方案的检查实施；

负责安装工序的质量把关；

第 12 页

厂房大楼网络布线工程设计方案

负责与配合队伍的联系。

1.3 工程的技术管理

工程的技术管理贯穿整个工程施工的全过程，我公司将派出富有经验的一流专

业技术工程师参加工程的技术督导。执行和贯彻国家、行业的技术标准与规范，严

格按照弱电系统工程设计的要求施工。在提供设备、线材规格、安装要求、对线记

录、调试工艺、验收标准等一系列方面进行技术监督和行之有效的管理。

其管理内容如下；

● 技术标准和规范的管理

● 安装工艺管理

● 技术文件管理

1.4 工程质量管理

工程质量管理是我公司各项工作的综合反映，我公司将会在施工中严格把关以

下几个质量环节，确实作好质量控制、质量检验和质量评定：

l、

2、

3、

4、

5、

5、

管，槽施工质量监理

线缆铺设的质量要求和监督

竣工资料制作

系统初验，试运行与总结

管理人员培训与维修保养规范

一年免费质保与终身维护

1．5 安全生产与文明施工

我司将会有专门人员负责施工队伍的安全生产和文明施工，严格服从甲方，监

理公司和业主要求，在人员安全，机械正常，成品保护，职工纪律和队风建设各方

面把关，争创一流样板工程。

二、施工配合

为了保证建设周期，本项目工程施工与装饰工程、机电安装、弱电与安装在时

间进度上应有良好的配合。为了保证系统在施工过程中有条不紊地按一定顺序衔接

进行下去。

(1)系统预留孔洞和预埋线管与装饰工程配合

(2)线槽架的施工与装饰工程、各弱电系统等的配合

(3)系统布线和机房机柜布置与甲方相关人员配

第 13 页

厂房大楼网络布线工程设计方案

三、施工进度

系统施工工期的时间表

序
号


项目


时间


1


2


3


4


5


6


7


8


9


10


11


12


13


14


15


16


17


18


19


20


21


22


23


24


25


26


27


28

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
办理相关证件
进场
通信管道建设
室内镀锌线槽安装
综合布线机柜安装
室外光纤安装
室外大对数电缆安装
室内光纤安装
室内大对数电缆安装
光纤熔接
大对数电缆安装端接
线管安装
网络点安装
网络点端接
网络设备安装
系统测试
试运行
整理、完善工程资料
项目竣工验收


第 14 页

厂房大楼网络布线工程设计方案

四、施工细则

4.1 施工要求

4.1.1 室内配管的技术要求：

1、线管配线有明配和暗配两种。明配管要求横平坚直、整齐美观。暗配管要求

管路短，畅通、弯头少。

2、线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导

线的总面积(连外皮)，不超过管子内孔截面积的 70％的限度进行选配。

3 线管的固定、线管在转弯处或直线距离每过 1．5 米应加固定夹子。

4 电缆线管的弯曲半径应符合所穿入电缆弯曲半径的规定。

5、凡有砂眼、裂缝和较大变形的管子禁止使用于配线工程。

6、线管的连接应加套管连接或扣连接。

7、竖直敷设的管子，按穿入导线截面的大小，住每隔 10-20 米处，增加一个固定穿

线的接线盒 (拉线盒 )，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距

离越短。

8、线管的分支处应加分线盒。

4．2 布放线缆施工细则

电缆放线

A、线缆平直通顺，避免扭绞；

B、避免重压线缆：

、

C、避免串拉两次以上转弯；

D、避免接口处拉伤线缆；

E、转弯半径>4D(D 为缆径)，（施工中：>80）

G、排入整齐、松紧适中；

H、开始放线要同时写标签于两端，避免编号错位，开剪前先贴标签

I、墙口预留长度 0．3—0．6 米：

第 15 页

厂房大楼网络布线工程设计方案

第三部分 售后服务

服务条约

一、设备安装工程免费保修期为壹年；乙方提供免费上门服务，包括调整路线，
端口、信息点插座、接线等施工工作。保修期外，乙方提供收费的终身服务，费用
额根据服务内容酌情收取。工程质量保修期从甲方代表在最终竣工验收记录上签字
之日起开始计算；产品保修期从产品运抵施工工地之日起计算。

二、 乙方提供的产品（有源设备 1 年质保，无源设备 15 年质保），终身维护。

三、 24 小时热线服务

乙方技术热线将免费向甲方提供技术咨询，故障指导，疑难解答，远程维护等服

务。

四、 4 小时内服务响应

乙方将在甲方所提出的维修要求 4 小时内作出积极响应，通过电话或传真等方式
对甲方操作人员进行指导，从而尽量解决问题。

五、当书面指导，电话指导，远端维护均无法解决问题时，乙方工程技术人员在
24 小时迅速赶到甲方现场，进行应急处理，以保障设备的正常运行。

六、 半个月一次调查

乙方为了从本质上提高今后的工程质量，每半个月一次现场调查或电话询问甲方
设备使用情况。

第 16 页

厂房大楼网络布线工程设计方案

七、 现场服务

（1）甲方设备发生故障时，乙方将与时派员工赴现场检修；

（2）在保修期内如甲方设备、线路发生损坏，乙方在征得甲方的同意和认可后，
负责更换损坏的元器件，不收任何费用，保修期过后甲乙双方签定售后维护协议。

八、下列情况下，乙方不再承担设备的免费保修义务：

A、由于甲方使用不当造成设备损坏。

B、由于经过非乙方人员进行维修所造成的损坏。

C、由于人为破坏或水灾、火灾、台风等其它

自然灾害所造成的损坏。

D、更换设备消费品（如电池等），费用自理。

第 17 页

厂房大楼网络布线工程设计方案

第四部分 主要材料与设备清单

第 18 页内 容
材料名称
规格说明
单位
数 量
网络布线部
分
5E
5E

1006
网线
5E

220
双孔面板
5e

220
单孔面板
5E

650
跳线
3M

2012
5 配线架
24 口/1U

40
理线架
1U

60
42U 金盾机柜
600×900（服务器用）

1
42U 金盾机柜
600×799（综布线用，侧走线）

4
24U 金盾机柜
600×800（综布线用，侧走线）

2
镀锌铁线槽
200x100x1.0（包安装）
米
500
镀锌铁线槽
300x100x1.0（包安装）
米
80
线槽、线管
联塑 25# 20#
米
10000
通信电缆部
分
烽火牌光纤
单模/6 芯/室外
米
600
多模/6 芯/室内
米
250
大对数电缆
200 对200X2X0.5
米
600
大对数电缆
30 对200X2X0.5
米
350
语音配线架
50 口/1U
个
4
语音配线架
24 口/1U
个
8
理线架
1U
个
15
线管
联塑 32#
米
350
光纤跳线( )
单模、、3、双芯
条
4
多模、、3、双芯
条
36
光纤熔接盒
24 口(含藕盒器)
个
1
光纤熔接盒
6 口(含藕盒器)
个
9
光纤尾纤
单模
条
40
电源管理部
分

1 (机架式)
个
6
网络设备部
分
3750 V2 48
3750V2 48 10/100 + 4
个
2

,

个
8

,

个
2
