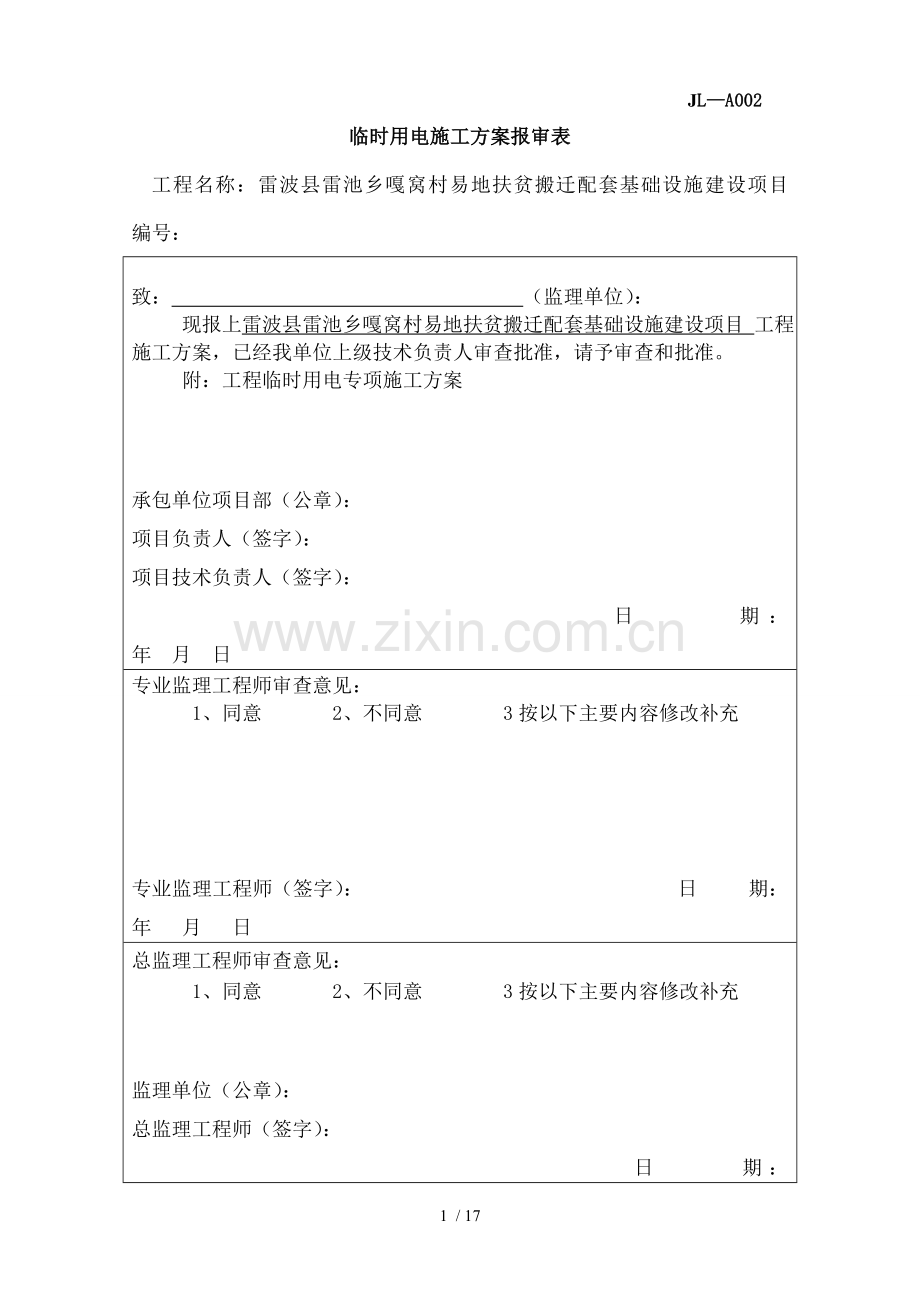

JL—A002
临时用电施工方案报审表
工程名称：雷波县雷池乡嘎窝村易地扶贫搬迁配套基础设施建设项目 编号：

致： （监理单位）：
现报上雷波县雷池乡嘎窝村易地扶贫搬迁配套基础设施建设项目 工程施工方案，已经我单位上级技术负责人审查批准，请予审查和批准。
附：工程临时用电专项施工方案

承包单位项目部（公章）：
项目负责人（签字）：
项目技术负责人（签字）：
日 期： 年 月 日
专业监理工程师审查意见：
1、同意 2、不同意 3按以下主要内容修改补充

专业监理工程师（签字）： 日 期： 年 月 日
总监理工程师审查意见：
1、同意 2、不同意 3按以下主要内容修改补充

监理单位（公章）：
总监理工程师（签字）：
日 期： 年 月 日

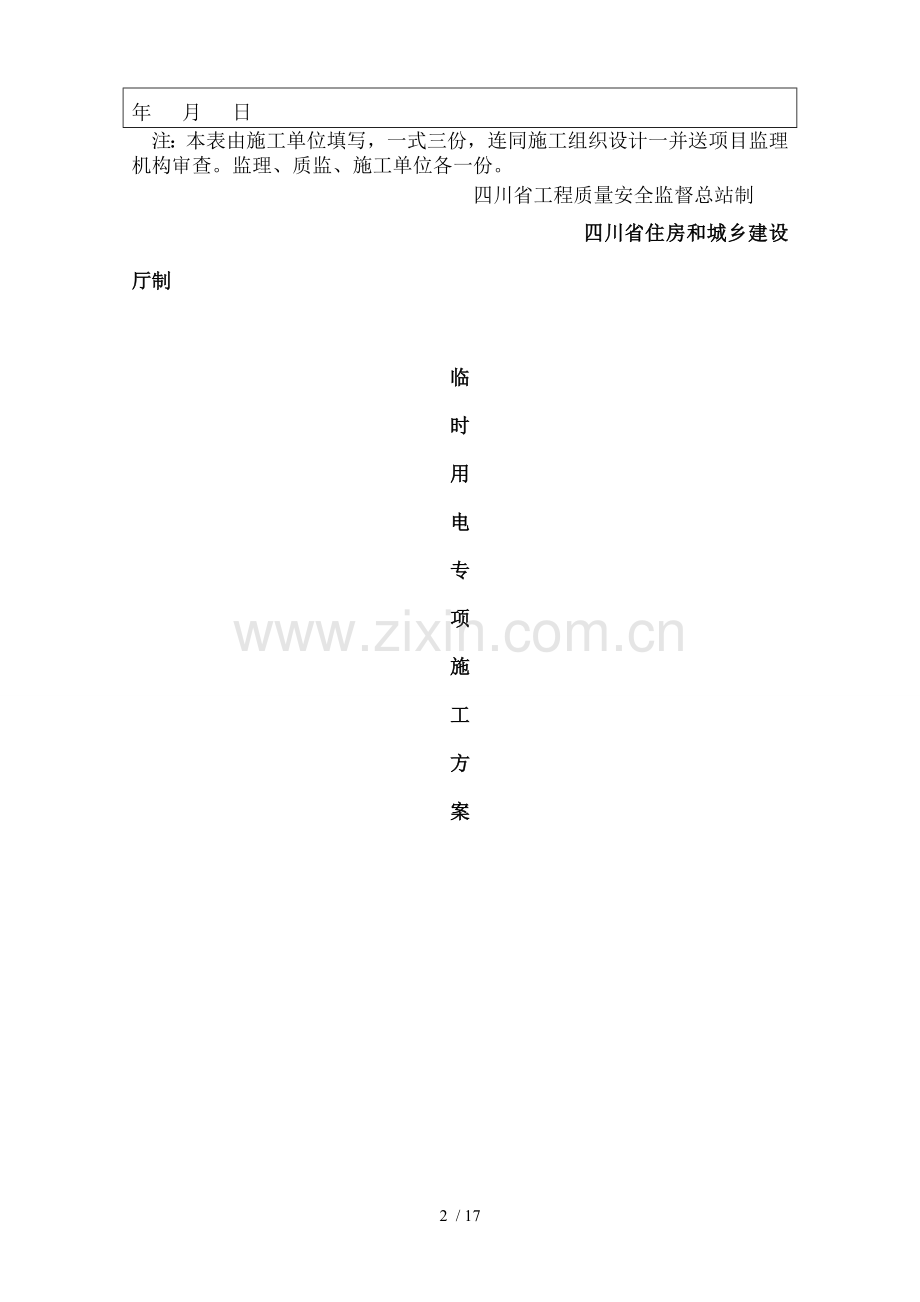

注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。监理、质监、施工单位各一份。
四川省工程质量安全监督总站制
四川省住房和城乡建设厅制

临
时
用
电
专
项
施
工
方
案

四川正益路桥工程有限公司工程项目部

编 制：

审 核：

二0一七年三月十二日

目 录

第一章 编制依据
第二节 工程概况
第三节 设计步骤
第四节 根据工程进度及施工需要使用机械用电量统计
第五节 负荷计算及变压器选择
第六节 电箱及电缆选择
第七节 安全用电技术措施

第一节 编制依据
设计依据主要包括以下规范及资料：
(1) 依据业主提供地形地物测量图及用地红线范围图。
甲方认可总图和单体设计方案
（2）《民用建筑设计通则》GB50352-2012
（3）《建筑设计防火规范》GB50016-2014
（4）《办公建筑设计规范》JBJ67-2006
（5）《工程建设标准强制性条文》（房屋建筑部分）2002版
（6）《建设工程施工现场共用电安全规范》GB50194-2014
（7）《施工现场临时用电安全技术规范》JGJ 46-2005
（8）《低压配电设计规范》GB 50054-2011
（9）《供配电系统设计规范》GB50052-2009
（10）《通用用电设备配电设计规范》GB50055-2011
（11）甲方提供现场电源资料
（12）现场临时用电设备负荷和配置资料

第二节 工程概况
1、 场坪部分：在原有地貌上开挖至施工设计标高。参照施工图
总平面布置图绝对值高程，各建筑物 ±0.000为
首层室内地坪标高。

2、 工程概况：本工程雷波县雷池乡嘎窝村易地扶贫搬迁配套基
础设施建设项目。主建筑物共计144户安置房，
农户自建。建筑面积总计20192.27㎡。用地面积
40044㎡。建筑占地面积14228.3㎡。本工程为统
规自建项目，设计内容包括规划总图，给排水总
图，电气总图三个专业，其安全等级为二级，耐
火等级为二及，抗震设防烈度为8度。

第三节 设计步骤
1、本设计仅负责现场施工用电、电气开关选择、布置、使用、维修和管理。
2、根据现场用电设备布置情况，采用多元配电线路将电缆从总配电箱分布现场。从一级配电箱分支线电路，应当配电合理、互不干扰，防止因电气故障影响施工。
3、现场临电由四川电网公司提供供电点接出，供电电源容量200KVA。采用两根vv22-3*75+2*35电缆，电缆线路采用架空（埋地）方式敷设。临电一级箱要求做300—500毫米高水泥基座，座上设保护笼，保护笼需有防雨防砸措施，两侧开门，并设有接地线。现场用电采用三级控制、逐极漏电保护。进户线处做重复接地，二级箱以后（包括二级箱）设漏电保护，漏电保护器额定漏电动作电流不大于30MA，额定漏电动作时间应小于0.1秒。二级箱及设备末端箱根据要求PE线做重复接地。地下室临时照明采用36V低压安全照明。变压器放置首层。现场塔吊设单独接地装置，接地电阻不大于4欧姆；其它超高物做防雷处理。

第四节 根据工程进度及施工需要使用机械用电量统计如下：

序号
名 称
功率（KW）
单位
数 量
1
电渣压力焊机
4.8
台
4
2
搅拌机
15
台
1
3
电焊机
26
台
2
4
钢筋切断机

4.5
台
1
5
钢筋弯曲机
3
台
2
6
钢筋调直机
5
台
1
7
木工园盘锯
2
台
2
8
打夯机
3
台
2
9
振动器
1.1
台
8
10
抽水泵
10
台
1
11
照明灯
1
盏
10

第五节 负荷计算及变压器选择
下述计算中： Pe 为设备负荷 PJS 为有功计算负荷
IJS为计算电流 QJS 为无功计算负荷
COSφ 为功率因数 JC 为暂载率
KX 为需要系数 SJS为视在功率

计算公式 P=·U·I·COSφ
1、电渣压力焊4台 Pe =4.8KW
查表 KX = 0.6 COSφ= 0. 5 tgφ=1.98
PJS = KX ·Pe1=0.6×4.8=2.88 KW
QJS = PJS ·tgφ=2.88×1.98 = 5.702 KVAR
2、砂浆搅拌机 1台 Pe =15KW
查表 KX = 0.7 COSφ= 0.7 tgφ=1.08
Pe1=15 KW
PJS = KX ·Pe1=0.7×15 = 10.5KW
QJS = PJS ·tgφ=10.5×1.08 = 11.34KVAR
3、电焊机2台 2×26=52KW
查表 Kx=0.35 cosΦ=0.7 tgΦ=2.29
先将Jc=50%统一换算到Jc=100%额定容量
容量 Pe2=Pn×（Jc/Jcw）1/2=0.61/2×52×0.5=10.07KW
计算负荷Pjs2=Kx×Pe2=0.35×10.07=3.5KW
Qjs2=Pjs2×tgΦ=3.5×2.29=8.07Kvar
4、钢筋加工设备共4台
查表 KX = 0.7 COSφ= 0.7 tgφ=1.02
Pe1=15.5KW
PJS = KX ·Pe1=0.7×15.5 = 10.85KW
QJS = PJS ·tgφ=10.85×1.02 =11.06KVAR

5、木工圆盘锯2台
查表 KX = 0.5 COSφ= 0.75 tgφ=0.88
PJS = KX ·Pe1=0.5×4= 2KW
QJS = PJS ·tgφ=2×0.88 = 1.76KVAR
6、打夯机2台 　2×3=6KW
查表 Kx=0.8 cosΦ=0.8 tgΦ=0.75
Pjs=Kx×Pe=0.8×6=4.8KW
Qjs=Pjs×tgΦ=4.8×0.88=4.22Kvar
7、插入振捣器、平板式振捣器8台 Pe =1.1*8=8.8KW
查表 KX = 0.7 COSφ= 0.65 tgφ=1.17
PJS = KX ·Pe1=0.7×8.8= 6.16KW
QJS = PJS ·tgφ=6.16×1.17 = 7.2 KVAR
8、抽水泵 Pe =10*1=10KW
查表 KX = 0.8 COSφ= 0.85 tgφ=0.62
PJS = KX ·Pe1=0.8×10= 8KW
QJS = PJS ·tgφ=8×0.62 = 4.96 KVAR
9、照明10盏 10×1=10KW
照明1计算：
查表Kx=0.8 cosΦ=0.52 tgΦ=1.6
Pjs6=Kx×Pe6=0.8×1×10=8KW
Qjs6=Pjs6×tgΦ=8×1.6=12.8Kvar

总有功功率： PJS =∑PJS=56.7 KW
总无功功率： QJS =∑QJS =67.11KVAR
总视在功率： SJS = 67.1 KVA
功率因数： COSφ= PJS /QJS = 0.845
计算电流：IJS=1000·PJS/·U·COSφ= 102.07A

第六节 电箱及电缆选择
根据电网公司预留电源低压柜出线情况，现场设置1台总控制柜、5台一级箱，二级配电箱10个；分别供搅拌场、钢筋场、现场作业面等用电。
结构施工期间，随结构上升，主体建筑每三户作业面各1台二级箱随结构上升，每户施工完后留于楼层做装修用，结构完时留于屋顶做装修用，依次滚动式作业，共计10台二级箱。
线路及配电箱选择计算公式：P=·U·I·COSφ

1、 钢筋场地及木工棚：共三个场地，每个场地设钢筋切断机1台、钢筋弯曲机1台、钢筋调直机1台、圆盘锯1台、钢筋电焊机2台；每个场地设置二级箱一台，箱内均为主开关选用：DZ20-250/330,出线开关。计算如下：
PJS = KX ·∑PJS =0.9×（4.5+6+5+4+52）
=64.35 KW
QJS = KX ·∑QJS =0.9×64.35×1.02=59.07 KVAR
IJS = 115.8 A，
采用VV-1KV-3×50+2×25电缆。
3．作业面二级箱：打夯机2台、平板式振捣器8台、电渣压力焊机4台。取KX =0.9
PJS = KX ·∑PJS = 0.9× ( 6+8.8+19.2)
= 34 KW
QJS = KX ·∑QJS =0.9×34=30.6 KVAR
IJS =61.2A
采用VV-1KV-3×35+2×25电缆。随主体完成程度，主体建筑每三户作业面各三台二级箱随结构上升。
4．一级配电箱：取KX =0.9
PJS = KX ·∑PJS = 0.9×56.7
= 51.03KW
QJS = KX ·∑QJS =0.9×67.11=60.4 KVAR
IJS =91.86 A
采用VV-1KV-3×70+2×35电缆，开关选用DZ20-600/330 , IZ=350A

第七节 安全用电技术措施
1、制定严密安全用电责任制，做好施工用电安全技术交底。
2、按TN—S系统设计要求设置保护接零系统，实施三相五线制，杜绝疏漏。工作零线(N线)和保护零线(PE线)必须严格分开,工作零线(N线)仅用于荷载。所有接零接地处必须保证可靠电气连接。保护零线PE必须采用绿/黄双色线，严格及相线，工作零线相区别，严禁混用。
3、在高低压线路下方，不得搭设作业棚，或堆放构件、架具、材料及其它杂物。
4、设置总配电室，门向外开，配锁，并应符合下列要求。
1）各级配电箱、开关箱应有防雨措施，加门锁，并有专人负责。安装位置周围不得堆放杂物，便于操作。
2）配电装置上端距天棚不小于0.5m。
3）配电屏（盘）正面操作通道宽度单列布置不小于1.5m，双列布置不小于2m。
4）必须设置钢丝防护网，以防止蛇、鼠等小动物窜入。
5、配电屏（盘）后维修通道宽度不小于0.8m，个别地点有建筑物结构凸出部分，则此处通道宽度不小于0.6m。
6、配电箱、开关箱在使用过程中操作顺序，
送电操作：总配电屏→分配电箱→开关箱→用电设备。
停电操作：用电设备→开关箱→分配电箱→总配电屏。
7、各种电器应安装在绝缘电气安装板上。电器及熔断器熔丝规格必须及电流量一致。
8、各级配电箱开关应装设端正、牢固。移动式配电箱、开关箱应装设在坚固支架上；固定式配电箱、开关箱下底及地面垂直距离大于1.3 m小于1.5 m；移动式分配电箱，开关箱下底及地面垂直距离大于0.6m小于1.5 m。进出线路一律设在箱体下底并有防绝缘损坏措施，动力配电箱及照明配电箱应分别设置。开关箱应统一编号，喷上电气标志和施工单位名称。
9、配电箱或配电箱线路维修时，应悬挂停电标志牌，停送电必须由专业电工负责。
10、设备及开关箱间距不大于3m，及配电箱间距不大于30m。各级开关箱应装漏电保护器，单机所使用漏电保护开关额定漏电动作电流为30mA，额定漏电动作时间应小于0.1s，特别是潮湿场所振动器、潜水泵、各种手持式电动工具应选用15mA漏电动作电流防溅型产品。
11、作为防雷接地电气设备，必须同时作重复接地，同一台电气设备重复接地及防雷接地可使用并联于基础防雷接地网，所有接地电阻值≤4Ω。
12、保护零线截面应不小于工作零线截面，同时必须满足机械强度要求，保护零线不得装设开关或熔断器。
13、及电气设备相连接保护零线应为截面不小于2.5mm2绝缘多股铜线，保护零线统一标志为绿/黄双色，在任何情况下不准使用绿/黄双色线作负荷线。
14、正常情况时，下列电气设备不带电外露导电部分应作保护零线：
1）电机、变压器、电器、照明器具、手持电动工具金属外壳；
2）电气设备传动装置金属部件；
3）配电屏（箱）及控制屏金属框架；
4）电力线路金属保护管，起重机轨道两端各设一组接地装置。
15、保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电线路中间处和末端处做重复接地，接地装置宜采用角钢埋入地下1.5～2米，支线路可每隔50米再做一次重复接地,接地电阻应不大于10欧。
16、总配电箱应装设隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关，总开关电器额定值，动作整定值应及分路开关电器额定值、动作整定值相适应。
17、每台用电设备应有各处专用开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用一个开关电器直接控制二台及二台以上用电设备（含插座）。
18、配电箱、开关箱中导线进线和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或门处，移动式配电箱进、出线必须采用橡皮绝缘电缆。
19、所有配电箱、开关箱应每月检修一次，并做好检修记录，维修人员必须是专业电工。检查维修时必须按规定穿绝缘鞋、戴手套，使用电工绝缘工具。
20、一般场所应选用Ⅱ类手持电动工具，并应装设额定漏电动作电流不大于15mA，额定漏电动作时间小于0.1s漏电保护器。若采用Ⅰ类手持电动工具，还必须作保护接零。
21、手持电动工具外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。
22、水泵负荷线必须采用YHS型防水橡皮护套电缆，不得承受任何外力。
23、在潮湿和易触及带电体场所照明电源不得大于24V，在特别潮湿场所，导电良好地面工作电源电压，不得大于12V。
24、安全用电操作规程必须按照《施工现场临时用电安全技术规范》（JGJ46—2005）及《建筑施工安全检查标准》（JGJ59—99）要求实施。
25、焊接机械设备应放置在防雨、通风良好地方。焊接现场不准堆放易燃易爆物品，交流电焊机一次电源线长度不应大于5m，线处必须加装防护罩，并必须配装防二次侧漏电保护器，二次电源线宜采用YHE型橡皮护套多股铜蕊软电缆长度不应大于30m。
26线路过道要有可靠保护，线路直接埋地，敷设深度不小于0.6m，引出地面从2 m高度至地面下0.2m处，必须架设防护套管。
27楼层临时供电必须穿管敷设且要卡固，从干线分到大型用电设备导线须穿PVC阻燃管，不得有导线外露情况。
28电器着火应立即将有关电源切断，并使用干粉灭火器或干砂灭火。
29 现场安全用电组织措施
由公司材设科直接挑选管理精干机务、机电人员组建机械班（组），指定一名管理人员负责现场设备供需和管、用、养直接落实工作；材设科根据现场工程施工情况，及时做好工程需设备供用，并严格按照设备管理制定和规定做好各项有关机械进场、安装、验收、检测、维修和租赁等经济技术和台帐资料工作，具体如下：
建立临时用电施工组织设计和安全用电技术措施编制／审批制度，并建立相应技术档案。
建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和交底人签字手续，载明交底日期。
建立安全检测制度。从临时用电工程竣工开始，定期进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
建立电气维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容，技术措施、处理结果、维修人员、验收人员等。
建立工程拆除制度。建筑工程竣工后，临时用电工程拆除应有统一组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
建立安全检查评估制度。施工管理部门和企业按照JGJ59－99《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
建立安全用电责任制，对临时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必要奖惩。
建立安全教育和培训，经过考核合格者持证上岗。严禁无证上岗或随意串岗。
强化安全用电领导体制，改善电气技术队伍素质。

（五）电气防火措施
1、合理配置、整定、更换各种保护电器，对电路和设备过载、短路故障进行可靠保护。
2、在电气装置和线路周围不堆放易燃易爆和强腐蚀介质，不使作火源。
3、配电室建筑物和构筑物耐火等级不低于3级，室内应配置砂箱和绝缘灭火器（干粉灭火器）并严禁烟火。
4、加强电气设备相间和相—地间绝缘，防止闪烁。
5、合理设置防雷装置。
6、建立电气防火责任制，设置专职防火队，加强电气防火重点场所烟火管制并设置禁止烟火标志。
7、设备不得超负荷工作，并避免出现高峰超负荷用电。
8、生活用电不得使用电热设备，照明线路不得乱拉乱搭。
9、严守操作规程，各项规章制度，严禁违章操作和违章指挥，杜绝一切机械责任事故发生，确保安全生产。

附件：临时供电系统图及临电施工图

BX-4×3+2.5×2
BX-4×3+2.5×2
BX-4×3+2.5×2
BV-4×3+2.5×2
BX-10×3+6×2
小功率机械设备

BV-25×3+15×2
分
配
电
箱
M3

BX-4×3+2.5×2
总
配
电
箱
BX-4×3+2.5×2
卷扬机/井架
弧焊机
BX-10×3+6×2
照明
BX-10×3+6×2
木工圆盘锯
BX-4×3+2.5×2
钢筋切断机
钢筋弯曲机
钢筋对焊机
搅拌机
振动器
振动器
分
配
电
箱
M1
BV-25×3+25×2
分
配
电
箱
M2
BV-25×3+15×2
BX-4×3+2.5×2
