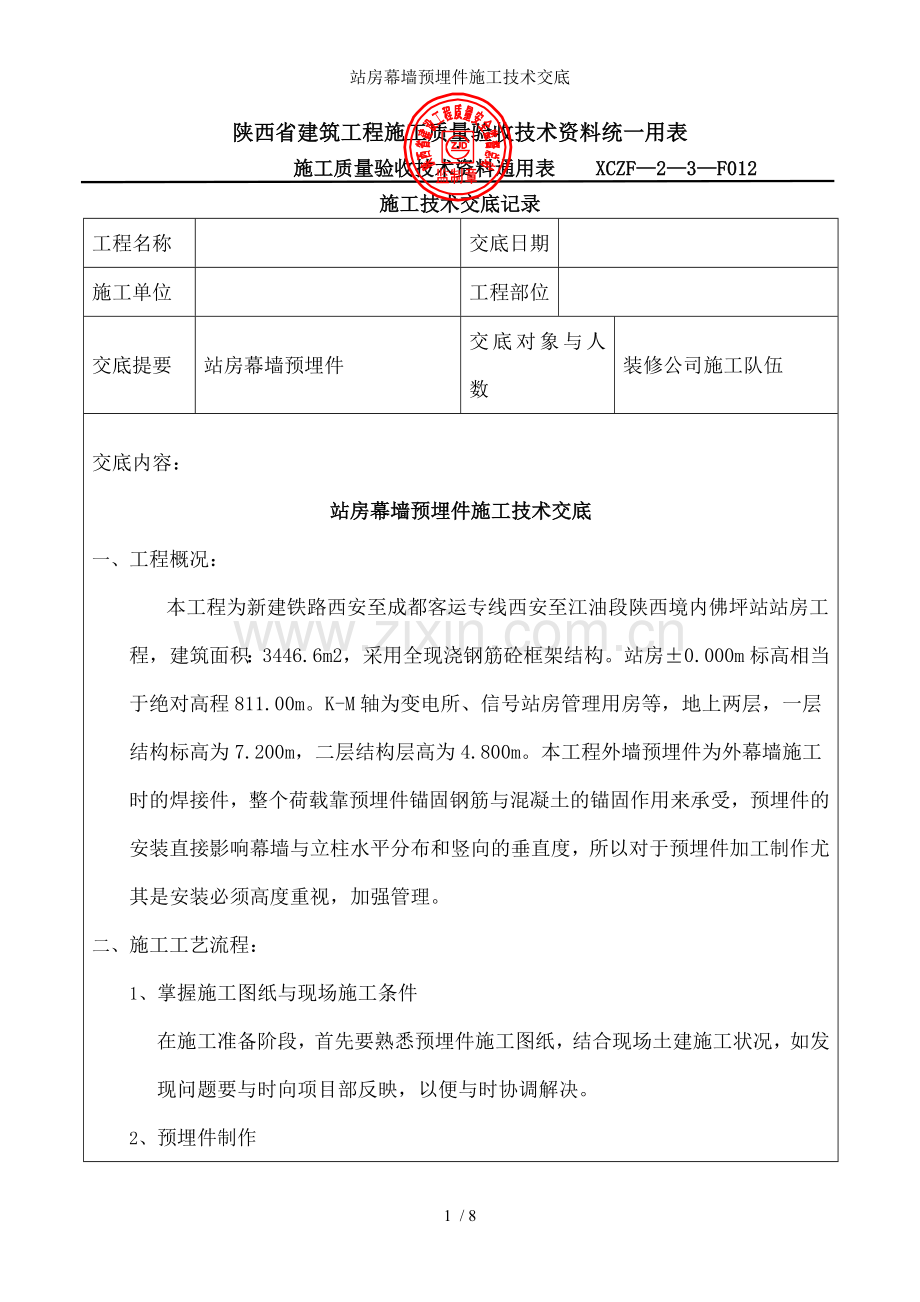

站房幕墙预埋件施工技术交底
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表 XCZF—2—3—F012
施工技术交底记录
工程名称

交底日期

施工单位

工程部位

交底提要
站房幕墙预埋件
交底对象与人数
装修公司施工队伍

交底内容：
站房幕墙预埋件施工技术交底
一、 工程概况：
本工程为新建铁路西安至成都客运专线西安至江油段陕西境内佛坪站站房工程，建筑面积：3446.6m2，采用全现浇钢筋砼框架结构。站房±0.000m标高相当于绝对高程811.00m。K-M轴为变电所、信号站房管理用房等，地上两层，一层结构标高为7.200m，二层结构层高为4.800m。本工程外墙预埋件为外幕墙施工时的焊接件，整个荷载靠预埋件锚固钢筋与混凝土的锚固作用来承受，预埋件的安装直接影响幕墙与立柱水平分布和竖向的垂直度，所以对于预埋件加工制作尤其是安装必须高度重视，加强管理。
二、 施工工艺流程：
1、 掌握施工图纸与现场施工条件
在施工准备阶段，首先要熟悉预埋件施工图纸，结合现场土建施工状况，如发现问题要与时向项目部反映，以便与时协调解决。
2、 预埋件制作
预埋件的制作严格按照埋件加工大样图。
埋件制作技术要求：
（1） 锚板材质为Q235b，锚筋采用HRB335，直径B12钢筋，不得采用冷加工钢筋。
（2） 预埋件与锚板采用塞焊，焊缝高大于8mm。
（3） 采用手工电弧焊接时，选用E4300-E4313型焊条。
（4） 满足《钢筋焊接与验收规范》JGJ18-96的要求。
（5） 所有焊缝应严格保证焊接质量并加强检查。
（6） 预埋件各部分尺寸要求制作准确，锚板尺寸宜采用负公差，以便放入模板内。
（7） 如锚筋埋入深度不够，则锚筋须作弯钩处理，保证锚固长度。
（8） 预埋件加工允许误差：1.锚板边长的允许误差为-3mm；2.锚筋长度的允许误差为+10mm；3.锚筋的中心线偏差为±2mm；4.锚筋对锚板面的垂直度偏差应小于3mm。
3、 定出垂直、水平分布位置
用钢卷尺、墨斗、粉笔或油漆等工具在现场进行预埋件位置确定，不同施工段从该段轴线起，分别向两边排布，最后核对埋件相对位置是否正确。
三、 主要施工区域：
1、 一层预埋件施工：
1.1． 施工区域：主要为站房1-18轴/M-A轴所在区域外幕墙与门斗处预埋件。
1.2． 预埋件控制标高与预埋件结构尺寸：一层幕墙预埋件施工全部为预埋件1（MJ-01），尺寸大小形式为200×300，预埋件所用钢筋为B12，其相应标高如下图所示：

2.二层预埋件施工：
2.1施工区域：主要为站房1-18轴/M-K轴所在区域外幕墙预埋件。
2.2预埋件控制标高与预埋件结构尺寸：二层幕墙预埋件施工全部为预埋件1（MJ-01），尺寸大小形式为200×300，预埋件所用钢筋为B12，其相应标高如下图所示：

四、质量控制：
1、严格按照施工工艺流程操作，安装完毕后进行班组自检，项目部管理人员加强过程监控，合格后上报业主、监理进行隐蔽验收，通过后方可进行下道工序。
2、焊工必须持证上岗，焊接前应检查焊条的质量。
3、测量仪器必须经测量部门检验合格。
4、必要时应进行现场拉拔试验，以检测预埋件施工质量。
五、安全措施：
1、进驻施工现场必须遵守现场有关管理制度，严禁酒后与带病作业。
2、预埋件施工是临边作业、高空作业，作业时要戴好安全帽。
3、焊工要戴防护手套、焊接防护面罩等。
4、搬运预埋件要小心，注意安全。

特别注
意事项

备注

交底人（一工区技术负责人）：

审核人（项目部工程部长）：

接收人（班组长）：
