信立泰药业创新药物产业化基地项目一期工程1#制剂及仓库施工组织设计

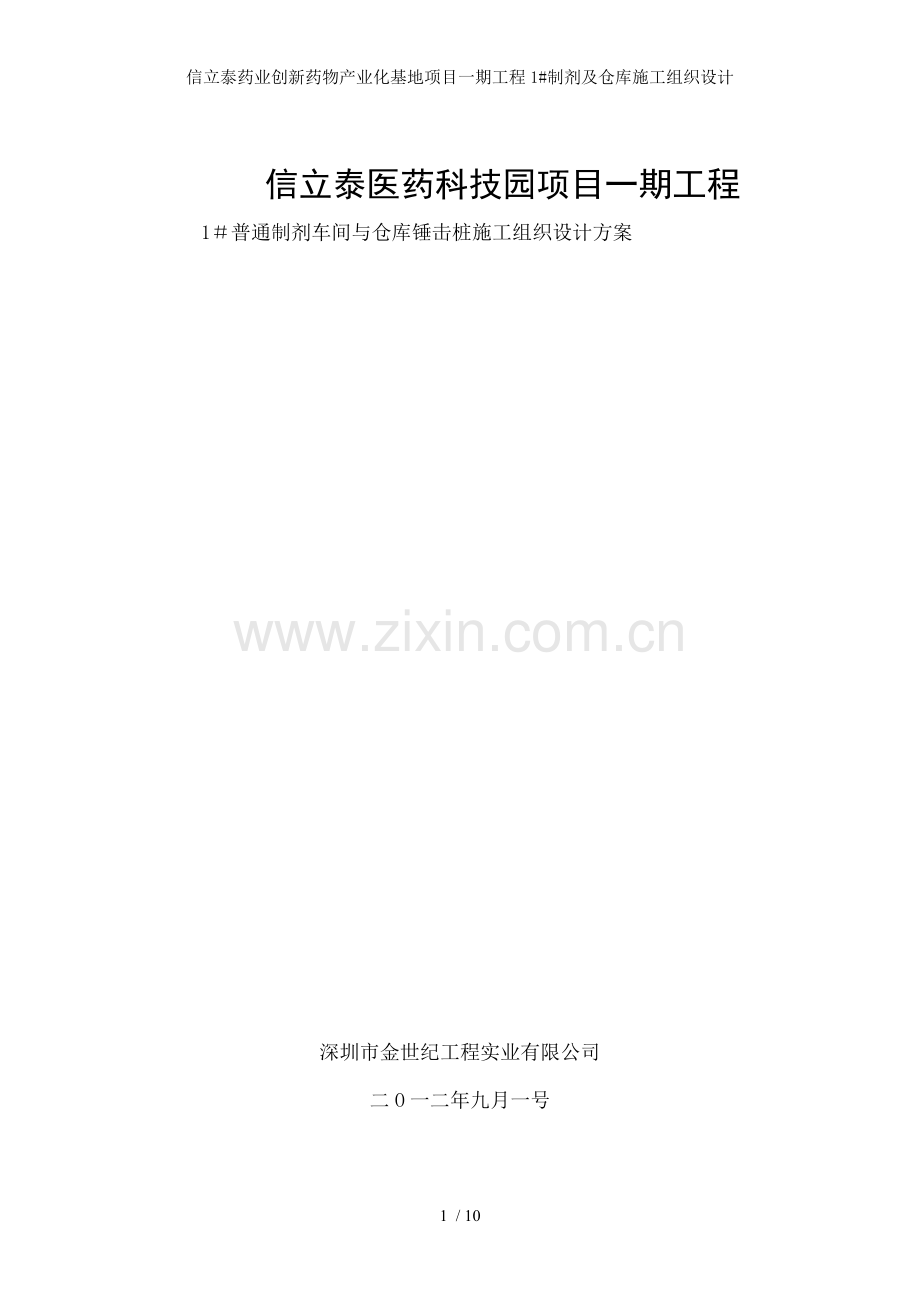

信立泰医药科技园项目一期工程
1＃普通制剂车间与仓库锤击桩施工组织设计方案

深圳市金世纪工程实业有限公司
二O一二年九月一号

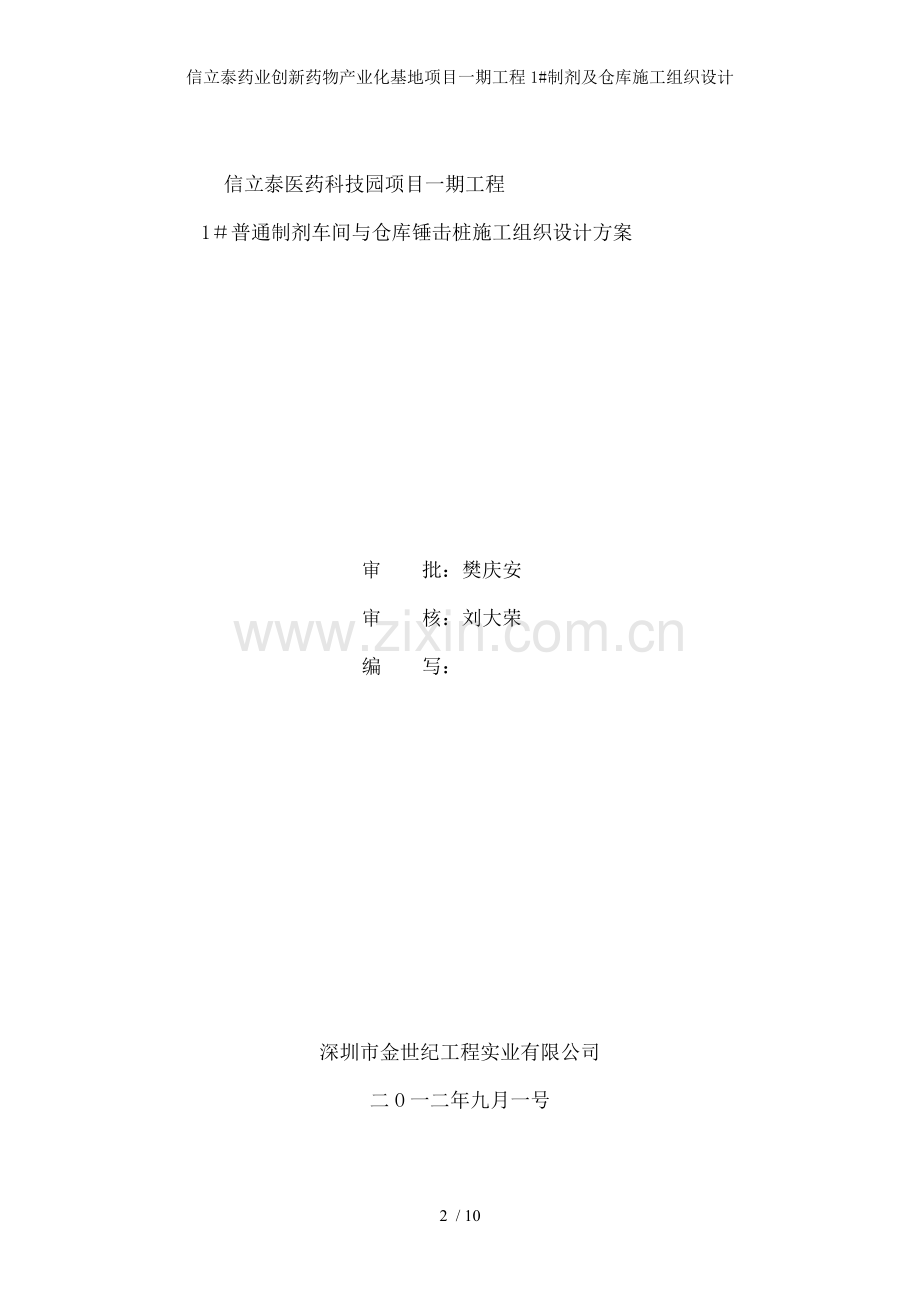

信立泰医药科技园项目一期工程
1＃普通制剂车间与仓库锤击桩施工组织设计方案

审 批：樊庆安
审 核：刘大荣
编 写：

深圳市金世纪工程实业有限公司
二O一二年九月一号

目 录

一、编制依据
二、工程概况
1.基本情况
2.地质条件
3.设计要求
三、施工方案
1.施工场地布置
2.施工准备
3.施工机械与施工进制步骤
4.施工工艺流程
四、施工技术措施与质量保证措施
五、劳动组织与施工进度安排
六、安全与文明施工
七、施工现场临时用电方案

一、 编制依据

1. 信立泰医药科技园项目一期工程预应力管桩基础平面图（中国医药集团武汉医药设计院）。
2.《深圳信立泰药业股份有限公司坪山产业化基地项目一期工程拟建场地岩土工程详细勘察报告》（深圳市南华岩土工程有限公司）。
3.《预应力混凝土管桩基础技术规程》（DBJ/T15-22-98）

二、工程概况

1. 基本情况
拟建的信立泰医药科技园项目一期工程1＃普通制剂车间与仓库预应力管桩基础采用PHC预应力高强混凝土管桩，桩规格ΦPHC-AB500-100,单桩承载力特征值为:2300KN。总桩数269根。
拟建场地已基本具备“三通一平”和临时生活设施条件，水电管线铺设完好，施工环境条件已基本具备。
2. 地质条件
该场地位于深圳市坪山新区大工业区，根据勘察报告，拟建场地地层自上而下分布有：
1）.人工素填土：松散，厚度0.30-7.30m；
2）.含砂粘土：可塑，厚度1.80-5.30m；
3）.淤泥质土：软流塑，厚度0.60-3.90m；
4）.中粗砂：饱和，稍密，厚度4.90 m；
5）.含砂粘土：可塑，厚1.00-9.50 m；
6）.砂质粘性土：可塑，厚1.70-14.50 m;
7）.全风化花岗岩：坚硬土状，厚1.30-7.10m;
8）.强风化花岗岩：清晰，泡水易软化，厚0.50-11.75m.

3.设计要求：
3.1 采用规格：ΦPHC-AB500-100mm,砼强度C80的预应力高强度混凝土管桩。
3.2设计管桩桩身竖向承载力最大特征值(KN）：2300KN.
3.3采用十字型封口钢桩尖。
3.4设计管桩桩端持力层：强风化花岗岩。

三、施工方案

1. 施工场地布置
施工场地主要设施有临时搭建办公室、集装箱、厨房、冲凉房等临时生活设施与运输道路等。
2.施工准备
2.1 开工前向建设单位接收工程坐标，水准点等书面资料，并进行复测。
2.2 机械进场后，由专职测量人员测放控制桩，请建设方、监理、设计等单位对桩位进行复测，以保证桩位的准确性。
2.3 仔细查验各桩标高和岩土工程勘察报告提供的持力层埋深情况与场地现标高，确定桩大概长度，方便组织施工。
2.4 认真检查桩机设备各部分情况，以保证安全正常运作。
2.5 施工用电与生活用水由水电工接到施工现场,保证施工顺利进行。
2.6 对图纸进行会审，根据设计院技术交底，完善施工组织设计。
3．施工机械与施工步骤
1）本工程拟投入主要施工机具见下表

序号
设备名称
规格型号
单位
数 量
用途
1
锤击桩机
TD-80
台
1
击桩
2
电焊机
250A
台
3
接桩
3
电焊机
22KW
台
2
维修设备
4
氧焊机

台
2
维修设备
5
锯桩器

台
1
锯桩
6
全站仪
南方测绘
台
1
测量
7
电子经纬仪
博飞
台
1
测量
8
水准仪
DJ
台
1
测量

2）施工步骤
3.1 施工前放好轴线和桩位，在桩位中心打一木楔，并涂上红漆使标志明显。
3.2 操纵桩机，调平机架，将柴油锤头对准桩位，前后左右调正桩位，然后吊桩立正桩位，利用平水吊锤法调整桩身两个方向垂直度无误后，试击一锤，在检查两个方向的垂直度，确定无误差后，开始击桩。
3.3 开动桩机击桩时与时按施工记录正确填写桩入土深度和压力表读数。
3.4 当下一节桩压到露出地面0.5-1.0m时，应接上一节桩。
3.5 压力表读数达到预先规定值后，依桩锤每10锤度量下降数确定收锤，停止压桩。
3.6 接桩均采用焊接法。

4.预应力砼管桩工艺流程图
锤击预应力管桩的施工，一般采用分段击入，逐级接长的方法，其施工工序如下：
击 桩
桩身对中调直
吊桩喂桩
桩机就位
测量定位
验 桩
制 桩
送桩（或截桩）
再击桩
接 桩
桩机移位

四、施工技术措施与质量保证措施
预应力砼管桩基础属隐蔽工程，必须严格管理好各工序操作，工艺参数等的执行，为此我公司采取如下措施：
1.建立技术管理责任制，施工员与质检员等进行跟班监督指导，并随时反馈信息。施工中接受甲方或监理工程师的监督，发现问题与时向甲方、监理工程师汇报，并与时采取措施解决。整个施工过程中，实施如下图所示的质量监督系统：
甲方、监理工程师

工程技术负责人
反馈
反馈
施工员、质检员

施工组长/操作机长
反馈

2.质量控制与施工管理
1)桩位：应专人负责桩位的放线定位工作，击桩前需复核桩位，误差不得大于20mm；
2)桩身垂直度：管桩起吊时用吊锤法和长条水准尺校正桩身垂直度，要求偏差小于1%，需要接桩的第1节管桩垂直度偏差应小于0.5%，技术人员做到跟班检查；
3)焊接接桩应符合《建筑钢结构焊接规程》有关规定，尚应符合下列规定；
a：接桩时，入土部分桩段的桩头高出地面0.5-1.0m。
b：下节桩的桩头处设导向箍以方便上节桩就位。桩对接前，上下端板表面用铁刷子清刷干净。
c：焊接时先在坡口圆周上对称焊点不少于4点，待上下桩节固定后拆除导向箍再分层施焊，焊接层数不少于2层。
d:焊好的桩接头自然冷却后才可继续击桩，严禁用水冷却或焊好即压桩。
4)管桩施击过程中，应随时保持桩心受压，当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏。
5)施工时对各桩施工参数进行检查，以确保成桩质量达设计要求。
6)资料管理：施工时应在专门的表格上如实与时记录下各项施工参数和详细记录施工出现的各种情况。另设专门文件收发员负责与甲方、监理的文件收发工作。
7)送桩：送桩前应测出桩的垂直度并检查桩顶质量合格后立即送桩。
8)现场技术员认真负责检查每日的击桩记录，抄写后与时送交建设、监理单位现场代表检阅。

五、劳动组织与施工进度安排
1.实行项目经理负责制，成立工程施工管理小组，由项目经理1人全面负责，并设技术总负责1人，施工员1人，质检员1人，安全员1人，材料员1人。
2.机台工人：机长1人，生产工人5个，后勤1人。
项目经理：樊庆安
3.组织机构与管理体系：

生产调度

技术负责人：刘大荣

质量管理：郑稳
施工管理：杨仕宏
设备调配
材料供应
安全、管理：叶庄

施工班长：唐芳文
桩机施工班组长：唐芳文；桩机操作机长：翁太春

4.施工进度安排
(1)预应力砼管桩总桩数269根，总工期45天，击桩工期35天，进场一台柴油锤击桩机进行施工。
(2)施工进度计划：
项 目
天数
时 间（天）
5
1

5
施工准备:
3

设备进场、调试:
3

试桩:
1

桩基础施工:
35

六、安全文明施工
1.坚持“安全第一，预防为主”的安全生产方针，坚持文明施工，明确责任，确保安全生产和施工顺利进行。
2.在施工开始前，由项目安全责任人组织所有施工人员进行安全教育，进行安全措施交底，把安全检查工作落实到每一班组与个人。制定出现安全管理制度与奖罚办法。
3.开工前对施工机械进行一次全面安全大检查，严禁机械带病作业。
4.施工人员进入现场施工时必须穿戴合体的工作服和安全帽，不得赤脚上岗。操作时思想要集中，如发现隐患应立即停止工作，等整改后确保安全方可继续工作。
5.防止闲散人员进入施工区域，并应有安全标志和警示牌。
6.电器线路等架设遵守安全条例，由专业电工负责。
7.现场操作人员要经常检查电（线）路是否有断路、破皮漏电、短路等故障。电气开关必须布设在固定的开关箱内。
8.夜间施工要有足够的照明，非电工不得进行电气设备的检修和线路安装等工作，未取得操作证的人员不得进行电焊工作。
9.项目安全责任人要经常检查临时设施，电气设备系统，安全执行工作等情况，发现有安全隐患应立即整改。
10.施工期间班组应经常进行安全教育，从思想上重视安全防护。
。
七、施工现场临时用电方案

整个场地的生活用电采用三相五线制，电线为10mm2线。生产用电也采用三相五线制，另外装备分配电箱，供桩机使用，电焊机等也由分配电箱接出，且须一机一闸漏电开关。夜间施工时，为保证足够的照明度，在场地四周设置路灯，同时操作平台处设置牢固的照明设置。
生活用电由公司电工统一将电线布设在每个房间，严禁随便拉线与使用电炉与电热器，在照明电线上装配断路器作为控制生活照明用电的控制闸。生活由总配电箱引出后，在休息室设分控制箱。
生产用电由总配电箱分出一个控制箱，控制桩机。
