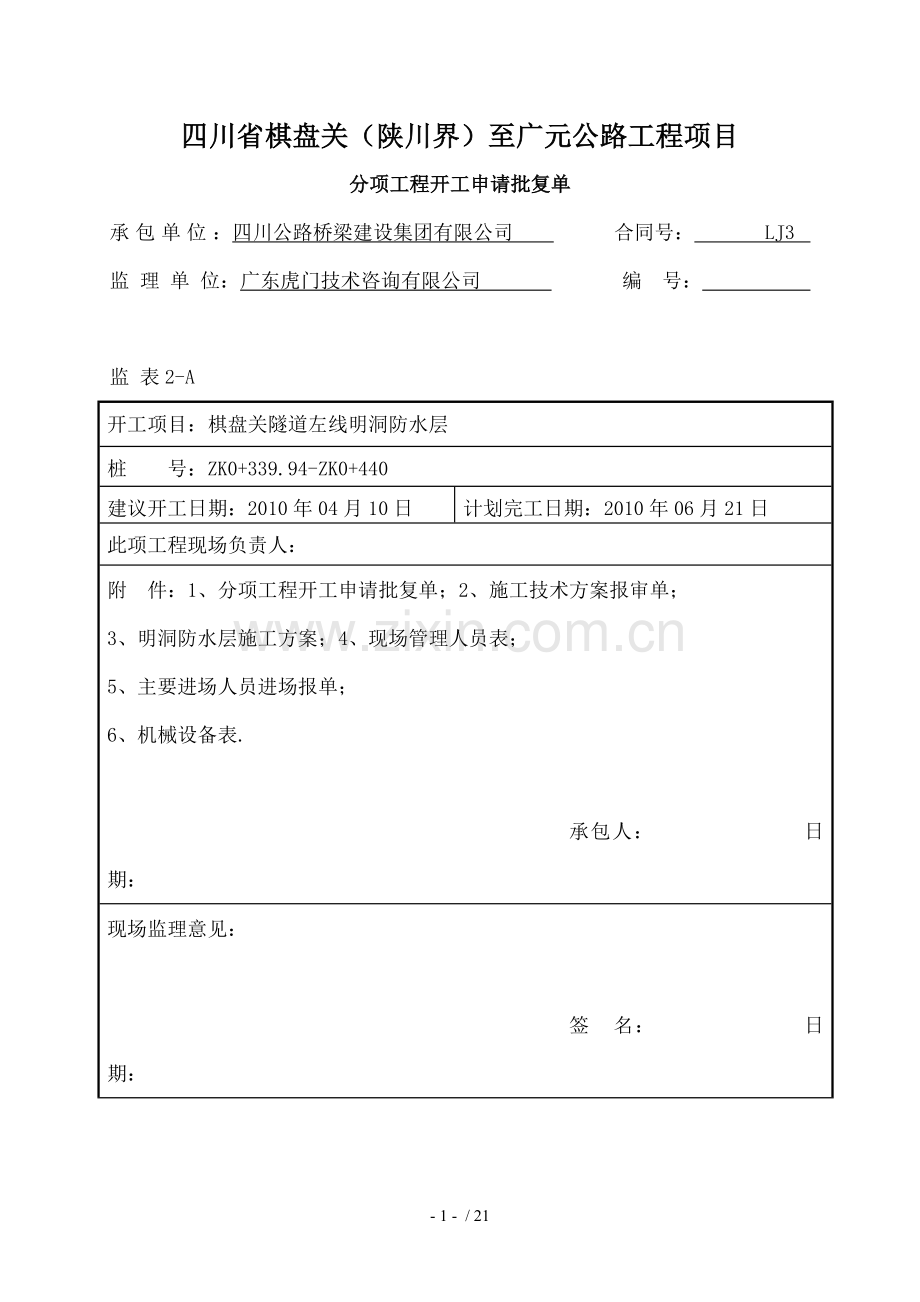

四川省棋盘关（陕川界）至广元公路工程项目
分项工程开工申请批复单
承包单位：四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单 位：广东虎门技术咨询有限公司 编 号：
监 表2-A
开工项目：棋盘关隧道左线明洞防水层
桩 号：ZK0+339.94-ZK0+440
建议开工日期：2010年04月10日
计划完工日期：2010年06月21日
此项工程现场负责人：
附 件：1、分项工程开工申请批复单；2、施工技术方案报审单；
3、明洞防水层施工方案；4、现场管理人员表；
5、主要进场人员进场报单；
6、机械设备表.

承包人： 日 期：
现场监理意见：

签 名： 日 期：

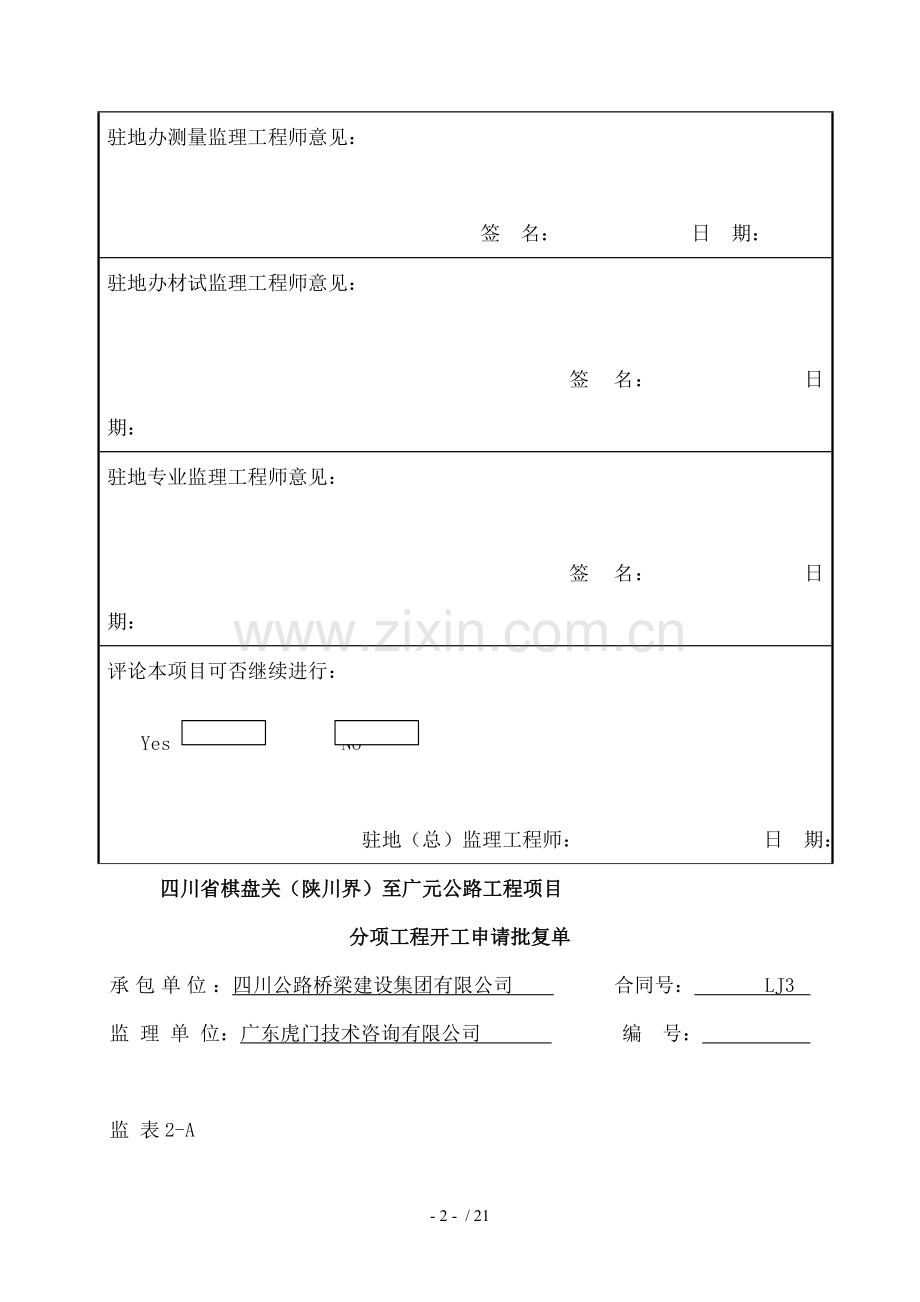

驻地办测量监理工程师意见：

签 名： 日 期：
驻地办材试监理工程师意见：

签 名： 日 期：
驻地专业监理工程师意见：

签 名： 日 期：
评论本项目可否继续进行：

Yes No

驻地（总）监理工程师： 日 期：
四川省棋盘关（陕川界）至广元公路工程项目
分项工程开工申请批复单
承包单位：四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单 位：广东虎门技术咨询有限公司 编 号：
监 表2-A
开工项目：棋盘关隧道左线明洞防水层
桩 号：ZK5+405-ZK5+418
建议开工日期：2010.05.20
计划完工日期：2010.05.26
此项工程现场负责人：
附 件：1、分项工程开工申请批复单；2、施工技术方案报审单；3、明洞防水层施工方案；
4、现场管理人员表； 5、主要进场人员进场报单；6、机械设备表.

承包人： 日 期：
现场监理意见：

签 名： 日 期：
驻地办测量监理工程师意见：

签 名： 日 期：
驻地办材试监理工程师意见：

签 名： 日 期：
驻地专业监理工程师意见：

签 名： 日 期：

评论本项目可否继续进行：

Yes No

驻地监理工程师： 日 期：
四川省棋盘关（陕川界）至广元公路工程项目
分项工程开工申请批复单
承包单位：四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单 位：广东虎门技术咨询有限公司 编 号：
监 表2-A
开工项目：棋盘关隧道左线防水层
桩 号：ZK5+264-ZK5+364
建议开工日期：2010.04.06
计划完工日期：2010.04.30
此项工程现场负责人：
附 件：1、分项工程开工申请批复单；2、施工技术方案报审单；3、明洞防水层施工方案；
4、现场管理人员表； 5、主要进场人员进场报单；6、机械设备表.

承包人： 日 期：
现场监理意见：

签 名： 日 期：
驻地办测量监理工程师意见：

签 名： 日 期：
驻地办材试监理工程师意见：

签 名： 日 期：
驻地专业监理工程师意见：

签 名： 日 期：

评论本项目可否继续进行：

Yes No

驻地监理工程师： 日 期：
四川省棋盘关（陕川界）至广元公路工程项目
分项工程开工申请批复单
承包单位：四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单 位：广东虎门技术咨询有限公司 编 号：
监 表2-A
开工项目：棋盘关隧道左线防水层
桩 号：ZK5+364-ZK5+405
建议开工日期：2010.04.25
计划完工日期：2010.05.09
此项工程现场负责人：
附 件：1、分项工程开工申请批复单；2、施工技术方案报审单；3、明洞防水层施工方案；
4、现场管理人员表； 5、主要进场人员进场报单；6、机械设备表.

承包人： 日 期：
现场监理意见：

签 名： 日 期：
驻地办测量监理工程师意见：

签 名： 日 期：
驻地办材试监理工程师意见：

签 名： 日 期：
驻地专业监理工程师意见：

签 名： 日 期：

评论本项目可否继续进行：

Yes No

驻地监理工程师： 日 期：
四川省棋盘关（陕川界）至广元公路工程项目
分项工程开工申请批复单
承包单位：四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单 位：广东虎门技术咨询有限公司 编 号：
监 表2-A
开工项目：棋盘关隧道左线防水层
桩 号：ZK5+164-ZK5+264
建议开工日期：2010.03.20
计划完工日期：2010.04.10
此项工程现场负责人：
附 件：1、分项工程开工申请批复单；2、施工技术方案报审单；3、明洞防水层施工方案；
4、现场管理人员表； 5、主要进场人员进场报单；6、机械设备表.

承包人： 日 期：
现场监理意见：

签 名： 日 期：
驻地办测量监理工程师意见：

签 名： 日 期：
驻地办材试监理工程师意见：

签 名： 日 期：
驻地专业监理工程师意见：

签 名： 日 期：

评论本项目可否继续进行：

Yes No

驻地监理工程师： 日 期：
四川省棋盘关（陕川界）至广元公路工程项目
施工技术方案报审单
承包单位：四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单位： 广东虎门技术咨询有限公司 编 号：
监表26
工程名称及工程部位
棋盘关隧道左线防水层
设计图名称
小净距V浅型衬砌断面设计图
桩号
ZK5+157-ZK5+418
图号
S5-2-8-2
致：监理工程师：

现报上棋盘关隧道左线防水层工程技术、工艺方案，详细说明见附件，请予审查及批准。
附件：技术、施工方案说明及图表。

技术负责人： 年 月 日 承包人： 年 月 日
专业监理工程师审查意见：

审查结论： 同意 修改后再批 不同意
签 字： 年 月 日
驻地监理工程师审查意见：

审查结论： 同意 修改后再批 不同意
签 字： 年 月 日

四川省棋盘关(陕川界)至广元公路工程项目
LJ3合同段（K0+325.15~K5+677.47）

棋盘关隧道左线防水层
施工方案

四川公路桥梁建设集团有限公司广陕高速公路LJ3合同段项目部
二0一0年三月十五日

施工方案目录

一、 编制依据
二、 施工组织管理机构
三、 开工前准备
四、 施工方案
五、 质量保证体系及措施
六、 安全保证体系措施及安全预案
七、文明施工措施
八、施工环境保护和水土保持
九、施工图纸

四川省棋盘关（陕川界）至广元公路工程项目
进场施工机械设备报验单
承包单位： 四川公路桥梁建设集团有限公司 合同号： LJ3
监 理 单位： 广东虎门技术咨询有限公司 编 号：
监表-23
致 广陕高速公路JL2-1驻地办 ：

我部拟用于棋盘关隧道左线防水层施工机械设备具体配置如下表：

承包人： 年 月 日
机械设备名称
规格型号
数量
完好
程度
新旧程度（％）
来 源
进场时间
备注
电焊机

2
完好

2009.10

二衬拱架

2
完好

2009.10

防水板

完好

2009.10

审查意见：

专业监理工程师： 年 月 日 驻地/总监理工程师： 年 月 日
防水层施工方案
一、工程概况
棋盘关隧道隧址区位于四川盆地北部边缘。属双洞单向行车长隧道，我部承建棋盘关隧道总长497m。左线二次衬砌起止里程桩号为ZK5+157～ZK5+418，衬砌总长度为261m，其中明洞衬砌长7m，暗洞衬砌长254m；砌结构形式采用C25、C30防水混凝土，防水混凝土抗渗等级不小S8。明洞衬砌及V浅型围岩为C30钢筋混凝土，其它支护类型段二衬均为C25素混凝土。具体衬砌情况见下表：

线路
衬砌类型
明洞
V浅
IV
V浅
明洞

左线
桩 号
ZK5+157-164
ZK5+164-220
ZK5+220-320
ZK5+320-405
ZK5+405-418
长 度
7
56
100
85
13
衬砌类型
厚60cm
C30钢筋砼φ22＠200
厚50cm
C30钢筋砼φ22＠250
厚45cm
C25钢筋砼
厚50cm
C30钢筋砼φ22＠250
厚60cm
C30钢筋砼φ22＠200

右线
桩 号
GK5+164-171
GK5+171-220
GK5+220-320
GK5+320-375
GK5+375-391
长 度
7
49
100
6
16
衬砌类型
衬砌类型
厚60cm
C30钢筋砼φ22＠200
厚50cm
C30钢筋砼φ22＠250
厚45cm
C25钢筋砼
厚50cm
C30钢筋砼φ22＠250
棋盘关隧道右线暗洞段采用初期支护及二次衬砌之间设环向塑料盲沟，满铺无纺土工布和EVA防水板，沉降缝采用中埋式橡胶止水带，施工缝采用带注浆管遇水膨胀止水带并涂刷界面剂，设置路缘排水沟排除路面水，两侧设置侧式排水管沟，洞口较低端有仰拱段设置中心排水管沟，拱脚两边设置通长纵向排水管，二次衬砌采用抗渗等级≥S8防水砼综合防排水措施。
二、施工准备
根据监控量测记录，隧道围岩和初期支护变形基本稳定后可开始隧道防排水施工。
三、隧道防水层施工方案
棋盘关隧道结构防排水遵循“以排为主，防、排、截、堵相结合，因地制宜，综合治理”原则施工，特别要做好结构自身防水，对可能渗水位置进行引排和封堵，以达到建成后“洞内无渗漏水，安装孔眼不漏水，洞内路面不冒水、不积水”标准。隧道初期支护及模筑混凝土衬砌之间满铺防水层，环向封闭，防水层采用EVA塑料防水板＋无纺布，热风双焊缝无钉施工工艺铺设，EVA防水板厚1.2mm，无纺布300g/m2（无纺布设于围岩一侧）；沉降缝采用中埋式橡胶止水带，施工缝采用带注浆管遇水膨胀止水条。
1、防水板施工方法
⑴ 施工准备
a 防水板在施工前须检查是否有变色、波纹(厚薄不均)、斑点、刀痕、撕裂、小孔等缺陷，如果存在质量疑虑，应进行张拉试验、防水试验和焊缝抗拉强度试验。
b 吊挂防水板台车就位后，应用电焊或氧焊将初期支护外露锚杆头、钢筋网头等铁件齐根切除，并抹砂浆遮盖，以防刺破防水板。对于开挖面严重凹凸不平部位事先须进行修凿和找平。
⑵ 防水板铺设和锚固
防水板采用无钉悬挂铺设，用手持电钻打孔钉入木塞，木塞尾部上绑有细铁丝，然后将防水板+无纺布吊挂条和铁丝相连。拱部固定点间距0.5m～0.7m，边墙固定点间距1m～1.2m，按梅花形布置。防水板+无纺布全幅中部对准隧道中线，根据防水板幅面大小，将防水板托起贴着喷锚支护表面铺设，松紧适度。
a 焊接防水板搭接缝
上下循环两幅防水板接头处留10cm搭接幅面，用热焊机将搭接缝焊好，焊缝宽度不小于2cm。
b 质量检查
对搭接焊缝进行气密性检查，充气压力为0. 15Mpa并保持恒压时间不少于2分钟，如有不符合质量要求者，应及时进行补焊处理，以满足质量要求。
c 附属洞室处铺设防水板时，先按照附属洞室大小和形状加工防水板，将其吊在洞室内壁喷锚支护上，并及边墙防水板焊接成一个整体。
⑶ 施工要点
a 固定防水板时，应视喷锚支护面平整度将防水板预留一定富余量，以防过紧而被混凝土挤破或造成空洞。
b 为使防水板接头焊接良好，防水板每环铺设长度应比衬砌长度长0.5～1m，以利接头焊接施工。
c 防水板接缝和衬砌施工缝应错开0.5～1m为宜。
d 防水板铺设好后，尽快浇筑砼。
e 软岩地段砼衬砌紧跟开挖面时，衬砌端部预留防水板接头须采取防护措施，防止掌子面爆破时，飞石砸破防水板。
f 衬砌钢筋安装、各种预埋件设置、挡头模板安装，以及泵送砼等工序作业中要防止破坏防水板。
⑷隧道结构防渗关键技术
隧道结构防排水是关系到工程质量、运营安全重要因素。在本隧道施工中将采取下列有效技术措施。
a开挖采用光面爆破技术，保证开挖面圆顺，是结构防水基础。
施工中，严格爆破设计及试验，选择适宜参数，控制钻孔工艺，确保开挖光面爆破残眼率，使围岩爆破开挖面圆顺。
b对岩面渗水预先进行有效处理
具体做法：大股水流用插管引导；软弱裂隙股水用塑料网格夹无纺布引导；大面积严重渗水以PCE膨胀剂防水砂浆抹腻子，将渗水集中后，开槽引排。
c、富水地段采用预注浆进行有效固结止水
水量较大处，除做好施工阶段地质预报同时，采用超前（中空锚杆注浆加固地层并止水，其它富水断层带地段采用超前小导管进行预注浆。
d利用喷射混凝土作为结构防水关键环节
采用湿喷工艺，喷射路线自下往上喷，喷射范围每次长1.5～20m，高1～1.5m；复喷划分区段，每段长6m左右，先喷平凹面，后喷凸面。确保喷射厚度符合设计要求。
e对衬砌环节接缝、回填注浆认真处理
在衬砌台车设计时，设计出定型挡头板，制作安装严密，确保接缝无漏浆，无杂物，同时在施工接缝处设置止水条。在衬砌变截面处设橡胶止水带。衬砌完毕后对拱墙背后进行二次注浆回填，保证衬砌和初期支护无空隙和渗水通道。
f采用先进防水混凝土施工工艺
①防水混凝土所用水泥应具有泌水少，水化热低等性能。按要求采用防水添加剂。
②防水混凝土应当采用中砂，含泥量不应大于3%，泥块含量不应大于0.5%。
③粗骨料含泥量不应大于1%，泥块含量不应大于0.25%。
④防水混凝土配合比应通过试验确定。选定配合比时，其抗渗压力应比设计要求提高0.2MPa，水灰比不得大于0.60。
⑤防水混凝土应采用机械搅拌、机械振捣，搅拌时间不得小于2min。
⑥防水混凝土终凝后，应及时养护。养护时间不得少于14d
⑦防水混凝土除检查强度外，还应检验抗渗防水性能，并保证其抗渗等级不低于设计要求。
g采用先进衬砌混凝土工艺。确保衬砌结构自防水。
施工中采用自动计量拌和楼拌和混凝土，泵送混凝土入模，机械振捣，防止冷缝。确保衬砌“四度一无”。“四度”：平整度、光洁度、密实度、厚度；“一无”：无渗漏。
2、防水层施工质量要求标准
2.1、外观：
2.1.1、防水层表面平顺，无折皱、无气泡、无破损现象；及洞壁密贴，松紧适度，无紧绷现象。
2.1.2、接缝补眼粘贴密实饱满，没有气泡、空隙。
2.2、实测项目：
防水层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
搭接宽度（mm）
≥100
尺量：全部搭接均要检查，每个搭接检查3处
2
缝宽（mm）
焊接
两侧焊接缝宽≥25
尺量：每个搭接检查5处
粘接
粘缝宽≥50
3
固定点间距（m）
符合设计要求
尺量：检查总数10％

3、防水布施工工艺流程图
1. 垫层及防水板检查、检验；
2. 画焊缝搭接线；
3. 垫层材料及防水板截取。
1. 工作平台就位；
2. 接通电路线；
3. 画出隧道中线第一环及垂直隧道中线的横断面线。
铺设准备
防水板固定

防水板焊接

焊缝补强

移工作平台
下一循环
洞 内
电热压焊器及自走式热合器
合 格
不合格
质量检查
垫层及防水板铺设
洞 外

四、质量保证体系
1、从组织机构及人员配备上予以保证
⑴项目部成立质检科和质量管理网络。依据分工负责，相互协调原则，层层落实职能、责任、风险和利益，保证在整个施工过程中，各道工序施工作业始终在质检员严格监督下进行，使各分项工程质量满足技术标准和验收标准要求。
⑵配备具有丰富施工经验技术、管理人员，进行本项目工程施工管理。
2、从施工组织上予以保证
⑴在施工前，组织技术人员认真会审设计文件和图纸，切实了解和掌握工程要求和施工技术标准，理解设计意图。
⑵在施工前，根据工程特点和要求，组织专业技术人员编写具体实施性施工组织设计，施工作业指导书，按ISO9002标准要求，编写详细质量保证计划。

管理机构框图
项目经理：张小波

总工程师
寇光明
项目副经理
柯俊

安全部
苟胜

质检部
陈明富
测量组
彭飞
试验室
蒋春
生产部
范海生

机料部 米泉
隧道负责人
张方旭

安全员
邓俊杰
质检员
罗兰
测量员
王哲
试验员
何素芬
技术员
卿川
机料员曹光贤

施工队负责人
谢红斌

⑶在正式开工前，组织专业人员编制详细材料进场计划、人员配置计划，机具设备进场计划及配置。
⑷在正式开工前，组织技术人员学习技术规范、施工规范、设计图纸，做好各部位，各工序正式施工前技术交底工作，明确本工程控制工程、关键工序，使每一位施工人员清楚地了解工程重点及难点，掌握施工过程中要点及特点。
⑸在正式开工前，组织有关人员学习岗位责任制，明确工程目标，层层落实责任到人，严格施工纪律，明确奖罚制度。
3、加强试验、检测手段
⑴项目部实验室，保证按规范要求做好各类原材料、砼、砂浆等抽检和复检工作，切实把好质量关，用数据和分析图表指导现场施工。
⑵严格自检，坚持质量第一，加强试验检测密度，用数据说话原则，所有工序需经自检合格，并经监理工程师抽检合格后方可进行下一道工序施工。
⑶现场监督、检查，进行巡视检查、旁站，全方位、全过程、全环节地进行。
4、做好工程测量、复核工作
配备专职人员，组成一支测放迅速准确专业测量组。严格执行测量、放样三级（项目组、测量组、监理）复核制度，做到有放必复，经复核认可后方可施工。以“放准、勤复、点、线、面通盘控制”方法，确保测量工作准确无误，并做好测量原始记录保存归档工作。
5、把好原材料、成品质量关
凡使用在本工程中原材料、成品、半成品和设备都须经过认证合格产品或推荐使用合格产品，到施工现场须进行严格检验，并具备质保单和试验技术资料等。做好各种材料质量记录和资料整理和保存工作，使各种证明、合格证（单）、验收、试验单据等齐全，确保其可追溯性完整性。
五、安全保证
（1）安全保证机构

项目经理 张小波
副经理 柯俊
总工程师 寇光明
质检部 陈明富
专职安全员 邓俊杰
施工队现场安全管理小组
工程队长 吴震
生产主管 范海生
施工队安全管理人员
班组设义务检查员

（2）安全保证措施
1、认真学习有关施工规范和安全技术规则，对施工人员进行岗位前安全教育，树立安全第一，预防为主思想。
2、建立岗位责任制为中心生产责任制，责任落实到人。
3、建立健全安全保证体系，领导挂帅，全员参加，使安全工作制度化、经常化、贯穿施工全过程。项目经理为安全生产第一责任人，各安全员对负责区段安全生产负总责。项目部安全生产小组，由项目经理挂帅，定期对各工区施工现场进行安全检查，确保安全生产。
4、在编制施工组织计划同时，也应编制相应安全生产组织计划，抓好“五同时”和“三级安全教育”。
5、每一工序前，安全员应及时做好施工技术及安全工作交底，并在施工过程中督促检查，严格执行。
6、坚持特殊工种持证上岗制度，无证无岗。
7、坚持定期及不定期安全检查，及时发现事故隐患，并予以解决，杜绝违章作业及违章指挥。
8、严格执行交接班制度，坚持工前讲安全，工中检查安全，工后评比安全生产活动。
9、做好施工现场平台布置，合理安排场地及临时设施。
10、在本工程现场周围配备，架设并维护一切必要标志牌，以期为员工和公众提供安全和方便。
11、高空作业时，由专职安全员在现场指导作业。
12、高空焊接、气割作业时事先必须清除周围易燃物品，防止火星飞溅引起火灾。
