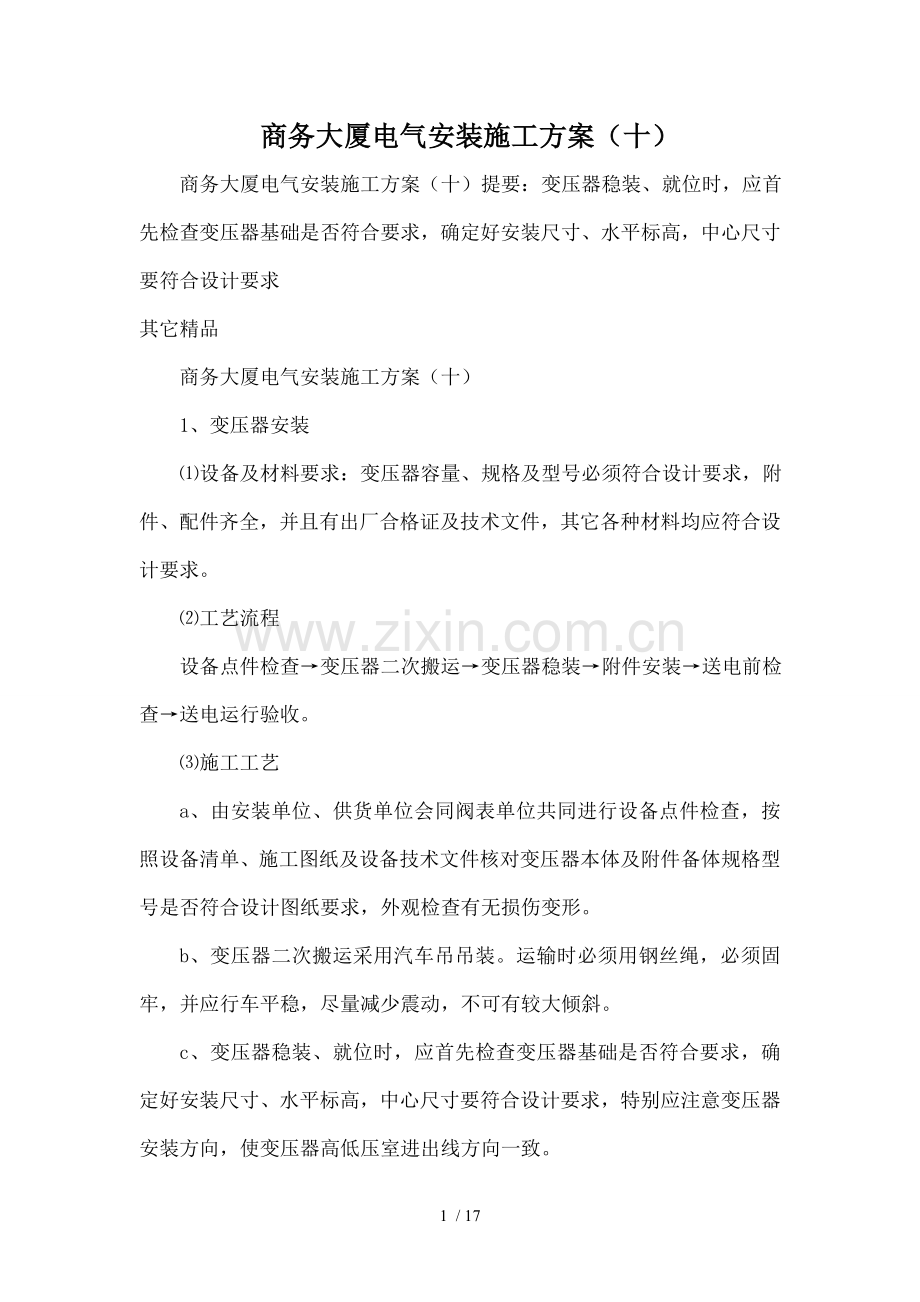

商务大厦电气安装施工方案（十）
商务大厦电气安装施工方案（十）提要：变压器稳装、就位时，应首先检查变压器基础是否符合要求，确定好安装尺寸、水平标高，中心尺寸要符合设计要求
其它精品
商务大厦电气安装施工方案（十）
1、变压器安装
⑴设备及材料要求：变压器容量、规格及型号必须符合设计要求，附件、配件齐全，并且有出厂合格证及技术文件，其它各种材料均应符合设计要求。
⑵工艺流程
设备点件检查→变压器二次搬运→变压器稳装→附件安装→送电前检查→送电运行验收。
⑶施工工艺
a、由安装单位、供货单位会同阀表单位共同进行设备点件检查，按照设备清单、施工图纸及设备技术文件核对变压器本体及附件备体规格型号是否符合设计图纸要求，外观检查有无损伤变形。
b、变压器二次搬运采用汽车吊吊装。运输时必须用钢丝绳，必须固牢，并应行车平稳，尽量减少震动，不可有较大倾斜。
c、变压器稳装、就位时，应首先检查变压器基础是否符合要求，确定好安装尺寸、水平标高，中心尺寸要符合设计要求，特别应注意变压器安装方向，使变压器高低压室进出线方向一致。

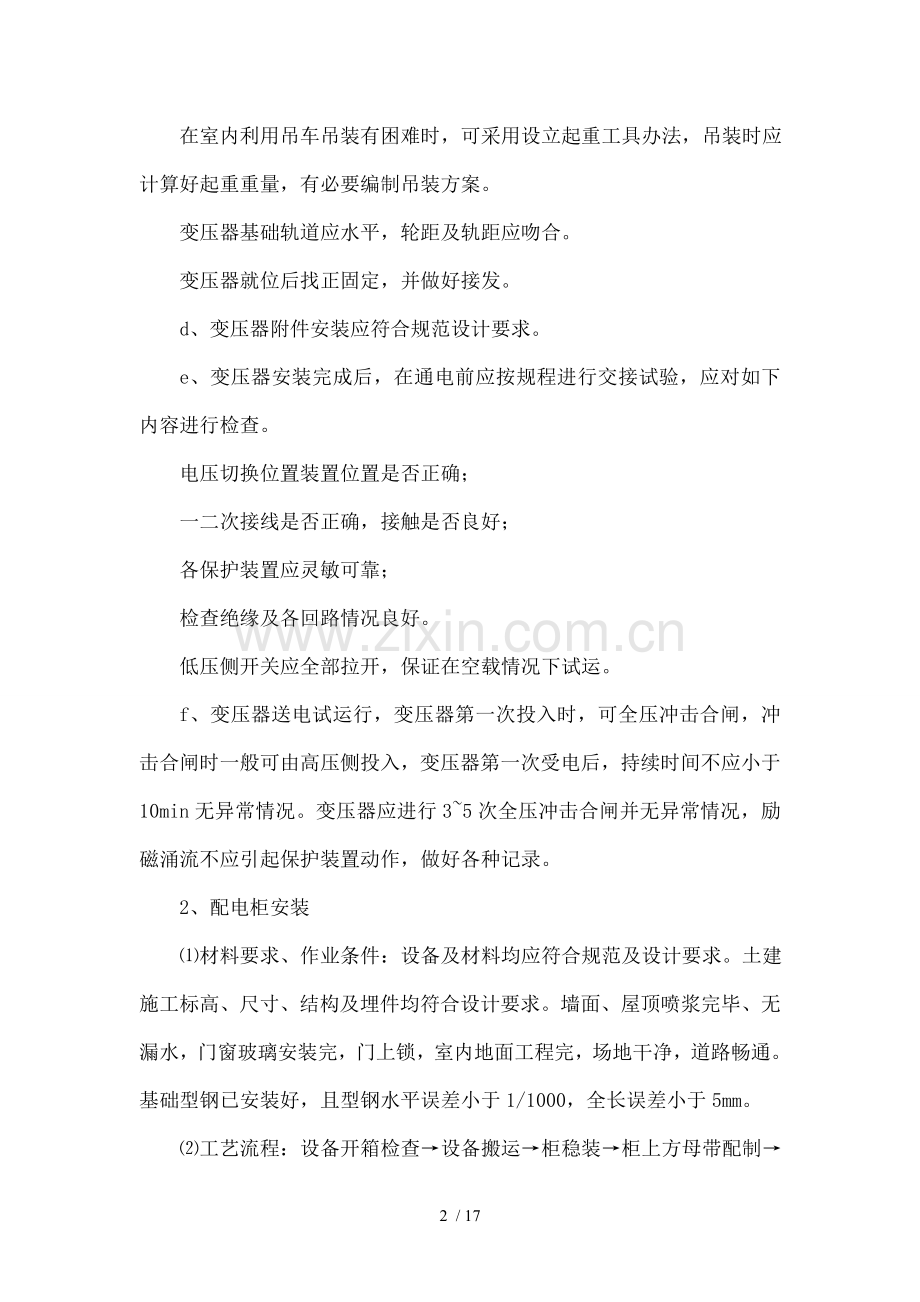

在室内利用吊车吊装有困难时，可采用设立起重工具办法，吊装时应计算好起重重量，有必要编制吊装方案。
变压器基础轨道应水平，轮距及轨距应吻合。
变压器就位后找正固定，并做好接发。
d、变压器附件安装应符合规范设计要求。
e、变压器安装完成后，在通电前应按规程进行交接试验，应对如下内容进行检查。
电压切换位置装置位置是否正确；
一二次接线是否正确，接触是否良好；
各保护装置应灵敏可靠；
检查绝缘及各回路情况良好。
低压侧开关应全部拉开，保证在空载情况下试运。
f、变压器送电试运行，变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入，变压器第一次受电后，持续时间不应小于10min无异常情况。变压器应进行3~5次全压冲击合闸并无异常情况，励磁涌流不应引起保护装置动作，做好各种记录。
2、配电柜安装
⑴材料要求、作业条件：设备及材料均应符合规范及设计要求。土建施工标高、尺寸、结构及埋件均符合设计要求。墙面、屋顶喷浆完毕、无漏水，门窗玻璃安装完，门上锁，室内地面工程完，场地干净，道路畅通。基础型钢已安装好，且型钢水平误差小于1/1000，全长误差小于5mm。
⑵工艺流程：设备开箱检查→设备搬运→柜稳装→柜上方母带配制→二次回路配线→柜试验调整→送电运行验收。
⑶施工工艺
a、设备开箱检查应由安装单位、供货单位或建设单位共同进行，应做好设备开箱检查有关记录。
b、设备搬运：道路应事先清理，保证平整畅通。柜顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角，主要承力结构处，不得将吊索系在设备部件上。
c、柜配电柜安装：
基础型钢安装：调直型钢。按施工图纸所标位置，将预制好基础型钢架放在预留软件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片地方最多不能超过三片。然后将基础型钢架、预埋铁件、垫片用电焊焊牢。
基础型钢安装完毕后，将室外地线扁钢分别引入室内及基础型钢两端焊牢，焊接面为扁钢宽度二倍，然后将基础型钢刷灰漆两遍。
应按施工图纸布置，按顺序将配电柜放在基础型钢上，各台配电柜就位后，逐台找正。
配电柜就位、找正、找平后，除柜体及基础型钢固定，柜体及柜体，柜体及侧档板均用镀锌螺丝连接。
配电柜应有良好接地。
d、母线桥应有足够高度，且应有保护网和隔离板，相对配电柜，其母线连接和相位应正确，并要对称一致。
e、二次回路安装要求：
按照原理图逐台检查配电柜上全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
按图敷设柜及柜之间控制电缆连接线，电缆编号字迹清晰，应不褪色。
电气回路连接销牢固可靠，导线中间不得有接头，端子板接头不得超过二根线。
f、柜试验调整：
⑴高压试验应由当地供电部门许可试验单位进行。试验标准符合国家规范、当地供电部门规定及产品技术资料要求。
试验内容：高压柜框架、母线、避雷器高压瓷瓶、电压互感器、电流互感器、高压开关。
调整内容：过流继电器调整，时间继电器、信号继电器调整及机械连锁调整。
⑵二次控制小线调整及模拟试验。
将所有接线端子螺丝再紧一次；
绝缘摇测：用500V摇表在端子板处测试每条回路电阻，电阻必须大于伲涡∠呋芈啡缬芯骞堋⒓傻缏贰⒌缱釉保貌课坏募觳椴蛔际褂靡”聿馐裕褂猛蛴帽聿馐愿没芈肥欠窠油ā?
接通临时控制电源和操作电源。
按图纸要求，分别模拟试验控制、连锁操作、继电保护和信号动作，正确无误灵敏可靠。
拆除临时电源，将被拆除电源线复位。
g、送电运行验收
⑴做好送电前准备工作，彻底清扫全部设计及变配电室、控制室灰尘。用吸尘器清扫电器、仪表元件，另外室内除送电需用设备用具外，其它物品不得堆放。
⑵送电24小时，无异常现象，办理验收手续，交建设单位使用。同时提交变更洽商记录、产品合格证、说明书、试验报告单等资料。
3、动力箱、配电箱安装
落地式动力箱应牢固安装在角钢或槽钢基础上，也可安装在砼基础上，底边应高出地面10公分。用螺丝固定并做好良好接地，进出线管应在基础内高出地面19公分，安装位置应按图纸要求，后面不开门，检修可以靠墙安装。落地式动力柜安装时垂度偏差不超过每米，排列安装时水平度相邻两盘顶部为2mm，不平度为1mm，盘间接缝为2mm。
照明配电箱一般为挂墙式安装，根据型式有明装、暗装。
暗装挂墙式配电箱在砌墙时直接安装在墙内，也可在墙上留洞后再安装。要求安装牢固接地良好，安装时应符合要求。无要求时安装标高，底边应距地面一般为。安装时要装平装正，照明配电箱安装垂直偏差不应大于3mm。进出配电箱管路应配到配电箱内，并采用管帽和锁紧螺母固定。
暗装配电箱，其盖板表面应和墙粉刷层持平，进出配电箱管线应采用暗敷方式。
4、电气管路施工
⑴材料要求：线管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，并应有产品合格证。
⑵暗管敷设工程流程：预制加工→测定盒、箱位置→稳定盒、箱→管路连接→暗管敷设→变形缝处理→地线焊接。
⑶施工工艺
a、暗管敷设基本要求
敷设于多尘和潮湿场所电线管路，管口、管子连接处均应做密封处理。
暗配电线管路宜沿最近路线敷设并应减少弯曲，钢管弯曲半径必须规范要求。
进入落地式配电箱电线管路，排列应整齐，管口应高出基础面不小于50mm。埋入地下室电线管路不宜穿设备基础，有穿过建筑基础时，应加以保护管。
b、根据设备图纸，加工好各种盒、箱、管弯。
c、根据设计图纸要求确定盒、箱轴线位置，以土建弹出水平线为基础，挂线找平，线坠找正，找出盒、箱实际尺寸位置。
d、稳住盒、箱要求灰浆饱满，平整牢固，坐标正确。
e、管路连接，套丝不得有乱扣现象，管箍必须使用通丝管箍。
上好管箍后，管口应对严，外露丝不得多于2扣。如为套管连接，套管长度为连接管径~3倍，连接管口对口处应在套管中心，焊口应焊接牢固严密。
f、管暗敷放式：
砖墙、加气混凝土块墙立管时，该管最好放在墙中心，管口
商务大厦电气安装施工方案（十）提要：变压器稳装、就位时，应首先检查变压器基础是否符合要求，确定好安装尺寸、水平标高，中心尺寸要符合设计要求
其它精品
向上者要堵好。为使盒子平整，标高准确，可将管先立偏调节高200mm左右，然后将盒子稳好，再接短管。
大模板混凝土墙配管：可将盒、箱焊在该墙钢筋上，管子要放在二层钢筋中，每隔1m左右用铅线绑扎牢，保证管子外有15mm砼层。
现浇砼楼板内配管：先找灯位，根据房间四周墙厚度，弹出十字线，将堵好盒子固定然后敷管。
g、变形缝处理。变形缝两侧各预埋一个接线箱，先把管一端固定住接线箱，另一侧接线箱底部垂直方向开长孔，其孔径长宽度尺寸不小于被接入管直径2倍。两侧连接好补偿跨接地线。
h、地线焊接。管路应作整体接地连接，穿过建筑物变形缝，应有接地补偿装置。
5、电缆敷设
电缆施工应符合国家施工验收规范中所有条款。
⑴电缆保护管加工及埋设
电缆在通过沟道、基础、隔墙、楼板等处均需保护管，电缆保护管一般用铁管，其直径应大于电缆直径倍，且不能小于电缆最小允许弯曲半径。
保护管制成可采用热弯或冷弯，但不能弯扁或起皱，保护管两端口应去掉毛刺做成喇叭口状。
保护管应配合土建施工时预埋在必要处，固定并做好接地。
保护管安装后打好铅丝，两端用木塞或麻布包好避免杂物进去防止堵塞。
⑵电缆配制和安装
沿电缆沟、隧道、电缆竖井等敷设电缆均应安放在电缆支架上，电缆支架根据不同地点和用途分别做成各种形式，一般采用角钢制作，如竖井距度长也可采用槽钢制作。
电缆支架应刷漆防腐，安装应牢固可靠，水平、垂直均应在一直线上，不能歪歪扭扭。安装固定视情况可采用焊接、埋设或膨胀螺栓固定。电缆支架应做好接地。
⑶电缆桥架安装
目前有很多厂家生产定型电缆桥架，用桥架敷设电缆整齐美观，所以被广泛采用。
电缆桥架敷设首先进行桥架安装固定，根据设计要求确定电缆敷设走向、电缆桥架安装位置，然后进行桥架组对安装。组装桥架要求平直，水平误差不大于5mm，中心偏差不大于5mm，安装要牢固、配件要齐全、所有螺栓要拧紧。
电缆桥架安装高度超过时应搭设脚手架。
电缆桥架安装完后即可敷设电缆。按照设计要求规划好电缆在桥架上安放排列位置，按顺序逐根进行敷设。
电缆桥架敷设一般是在高空中进行，敷设时特别要注意施工安全，应组织好人力，明确分工、互相配合、听从统一指挥。
脚手架搭设要牢固，脚手板用铁丝绑扎好，脚手架上要做好栏杆防止人员操作坠落。
⑷电缆竖井架安装
竖井架安装同样要在土建施工时配合进行，按图纸要求预先埋好铁件，待土建完工后就可开始安装支架。安装时要横平竖直、尺寸正确、牢固可靠、支架需接地和油漆防腐。
⑸电缆搬运、检查和保管
电缆搬运时，要注意切不可使电缆碰撞受到机械损伤。汽车吊车搬运时应慢慢吊起或放下，在车上应安放牢固，卸车时不能直接从车上推下，避免损伤电缆，短矩离可以滚动电缆盘搬运。但地面应平整，不能有石块等杂物，滚动方向应是使电缆匝紧方向。
新到电缆要做好检查，核对规格、型号、数量，应及设计图纸相符。并外观检查电缆应完好，然后编号放到安全地方加以保管。
⑹电缆敷设前准备工作：
敷设前准备工作有：制定敷设计划，列出电缆清单，准备必要机具，如电缆盘架、起重工具等。将需用电缆运放到指定地点，然后再次核对电缆规格型号并检查电缆绝缘情况，高压电缆必要时还需进行预试。
在桥架上或竖井内放电缆，事先必需搭好脚手架。
根据电缆重量、长度、施工方法，来确定施工人数。敷设时统一指挥、协调一致，搞好通信联络，确保安全施工。
电缆在敷设前应会同甲方对电缆进行检查，做好以下几项工作：
a、核对电缆型号规格长度是否符合设计要求；
b、电缆必须有出厂合格证；
c、对电缆进行外观检查，电缆不应有机械损伤、扭曲或有急弯地方。外表绝缘及护套层应完好，电缆封头应完好。
d、敷设前应进行绝缘检查及泄漏试验。
⑺电缆敷设一般工艺要求：
a、电缆敷设应做到横竖成行，引出方向一致、余度一致、相互间距离一致，避免交叉压叠，达到整齐美观。
b、电缆出入建筑物、遂道、沟道、电缆穿过楼板、墙壁或电缆有可能受到机械损伤地方都要穿保护管。
c、在电缆两端、转角处、电缆竖井口、电缆中间接头都要挂标志牌，牌上注明电缆编号规格、型号等。
d、电缆在水平段两端、垂直段所在支点上、电缆转角弯头两侧、电缆终端颈部、中间接头两侧都要用电缆卡子固定。
e、敷设电缆时，电缆最小弯曲半径必须符合规格要求。橡胶塑电缆最小允许弯曲半径是电缆直径八倍，控制电缆为六至十倍。
f、控制电缆不允许有中间接头。
g、电缆进入沟道、遂道、竖井，建筑物穿保护管时出入口应封闭。
h、电缆敷设时不可拉得过紧，应适当有一些余度以免使电缆承受拉力。
6、电话通信系统：
⑴材料要求：电话出线盒面板，不应有破损，并有产品合格证。电话电缆型号及规格及电缆对数应符合设计要求，并有产品出厂合格证。
⑵工艺流程：电话插座、组线箱安装要求→清理箱（盒）→接线→核对导线编号。
⑶施工工艺
a、电话插座、组线箱安装要求：
插座、组线箱等设备应安装牢固，位置准确。
插座安装高度和位置应符合图纸设计要求。
b、清理箱（盒）：在导线连接前清净箱（盒）内各种杂物，箱（盒）收口平整。
c、接线：将预留在盒内电话线留出适当长度，引出面板孔，用配套螺丝固定在面板上，同时找平，标高一致。用一根管子内多对电话线以组线箱到每只出线盒线均不得有接头。
d、核对导线编号：根据设计图纸按组线箱内导线编号，核对各终端接线，核对无误后，同时做好记录。交付使用单位前应由有关监督部门检查认可后方可使用。
7、电视系统安装
⑴天线安装。天线基座应随土建结构施工，在做屋面板时，必须做好预埋螺栓，在架设天线前应对天线本身进行认真检查和测试。
⑵前端箱安装。首先应按系统图（生产厂家设备安装图）将各设备安装在前端箱板芯上，并用同轴电缆和F型插头，正确连接各设备。然后将有设备机箱板芯进箱体内，联接由天线引来同轴电缆和传输干线。
⑶分配器及分支器安装，可利用二层板，将分配器或分支器固定在二层板上再将二层板固定在铁箱内。
⑷用户终端安装。检查盒子有不平整处，应及时修理平整。暗盒外口应及墙平齐，盒子标高应符合设计及规范要求。结线压接，把固定好导线面板固定在暗装盒两个点处，同时调整好面板再固定牢固。
⑸接规范及设计要求作好系统验收。
8、消防报警系统安装工程
⑴材料要求：各种探测器、报警器、导线均应符合设计和使用要求，并有产品合格证。
⑵工艺流程：消防系统安装要求→探测器安装→端子箱安装→消防控制设备安装→统调验收。
a、消防系统安装要求：
布线要求：不同系统、不同电压、不同电流类别线路不应穿于同一根管内。
火灾探测器传输线路应选择不同颜色绝缘导线，同一工程中相同线别绝缘导线颜色一致，接线端子应有标号。
穿管绝缘导线或电缆总截面积不应超过管内截面积40%。
探测器要求：
探测器应水平安装，至墙壁、梁边水平距离不应小于，且探测器周围内不应有遮挡物。
b、探测器安装
先将预留在盒内导线用剥线钳剥去绝缘外皮，露出线芯10~15mm，顺时针压接在探测器底座各级接线端上，然后将底座用配套螺丝固定在预埋盒上，并上好防潮罩。最后按设计图要求检查无误，再拧上探测器头。
c、端子箱安装。
d、消防控制设备安装。
e、统调验收，消防报警器系统调试，由局部到系统进行。在调试过程应遵照国家有关规范，深入检查各部件和设备安装是否
商务大厦电气安装施工方案（十）提要：变压器稳装、就位时，应首先检查变压器基础是否符合要求，确定好安装尺寸、水平标高，中心尺寸要符合设计要求
其它精品
符合规范要求。
经过统调无误后，再请消防部门进行验收，确认合格，办理交验手续，交付使用。
9、防雷接地系统
⑴接地体安装应符合有关设计和规划要求：接地系统连接应采用焊接。焊接处焊缝应饱满并有足够机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。采用搭接焊时，其搭接长度应符合要求。
⑵防雷引下线应随建筑主体施工将柱内主筋焊在一起，其搭接长度不小于其直径6倍，为避免错焊和漏焊，将接地主筋打上红漆标志。
⑶屋面避雷网在女儿墙施工后安装。
⑷防侧击雷采用，施工时应将建筑物30m以上部位外墙上金属物和金属门窗直接或间接通过预埋扁钢或楼板、剪力墙、柱内钢筋等防雷装置相连接。
⑸严格测试接地电阻，测定值必须符合规定要求，同时做好有关测试记录。
10、调整试验
⑴调试工作依据及标准
工作开始前厂方提供完整施工图纸（一、二次原理图、接线图、安装图）设计说明书、业务联系单和设计个性通知书，还必须提供设备出厂合格证及说明书。并进行设计交底工作，厂房还应及时提供继电保护装置整定数据。
对于电气设备调整试验项目标准是依据GB50150-90《国家电气装置施工及检验规范》电气设备交接试验标准一篇。对于一些有特殊要求电气设备和装置调试项目和调试标准则根据设计图纸和设备出厂说明书进行。
⑵调试工作程序
调试工作必须在安装工作全部结束后才能进行。开工前做好施工准备工作，配备人员、设备、编制方案、设计并进行任务单交底和技术交底。一个单项工程调试程序一般情况可先分成三条线同时进行。这样安装工作比较紧凑，即可加快工程进度又可保证工期。
a、变压器检查和试验，根据出厂说明仔细检查。
b、一次设备和线路高速试验，这里包括高压油断路器、互感器、避雷器、电容器、隔离开关、母线电缆等单体试验。
c、二次设备和线路调试，包括保护断电器检查和整定，二次接线检查和校对。
在上述三方面调试工作结束后再进行整组试验，系统模拟试验，最后才进行试送电和试运行。
对于一些条件不充分具备工作，其程序也可作适当调整。见下框图：
变配电工程调试程序图
⑶电气调试工艺方法
a、变配电一次设备和线路调试
变配电一次线路包括范围有变压器、油断路器、互感器、避雷器、电容器、母线和电力电缆等。
试验项目及标准按《国家电气装置施工及验收规范》执行。结合设备出厂试验报告和说明书。
b、保护断电器检验及整定。
保护断电器包括有电流、电压、差动、方向、负序、低周、时间、中间……等断电器。
保护断电器检验和整定方法及标准按水力电力部编写《保护断电器检验》进行。有特殊要求则依据出厂说明书进行。
断电器整定则根据厂房提出断电保护整定值数据。
c、二次线路检查和校对
二次线路包括控制、信号、保护、测量、直流电源等回路接线。在以往调试工作经常碰到设备内部接线和外部安装接线有误，错误漏接情况很多，所以调试中查线这一工作是非常重要和必要，检查应按原理图纸一个回路一个回路详细核对，直至正确为止。同时参照安装图和接线图进行。这样比较容易查找。
如果线路错误较多应由制造厂和安装人员进行重接。
d、保护装置整组试验
整组试验即一次二次一起按回路保护分别进行跳闸试验。在一次通以相应大电或模拟状态，使二次保护装置动作油开关跳闸。以考验断电保护装置动作是否灵敏可靠。
e、系统模拟试验
在调试工作全面结束后，就可进行系统模拟试验。这是在一次没有电源情况下进行。按设计图纸按操作程序一步一步一项一项进行操作并模拟各种事故状态，使各回路断路跳闸，来全面检查整个变电装置控制系统保证系统中央信号系统，直流电源系统以及测量系统是否正确，发现问题及时查找原因处理。
f、送电前全面检查及调试报告审核。这一工作由供电部门组织进行。
g、试送电试运行
这一工作必须厂方值班人员到岗后，由厂方安排进行。安装调试人员到场配合。编好送电方案换好操作票，明确操作和监护人员，在统一指挥下进行，这样才以确保送电安全可靠性。
h、动力和照明工作调试
动力设备调试应和工艺设备安装人员配合进行，先试电气设备，然后再带机械运转，照明工程竣工后应检查绝缘和有电试亮。
i、防雷接地工程试验
接地工程竣工后按规范测试接地电阻。
j、自控仪表调试
在线路安装结束后，对通气管路要进行吹扫，试压在保证不堵不漏，管道畅通，管路连接正确、阀门开启灵活、关闭严密。对电气线路要进行绝缘检查，确保绝缘良好，并保证不短路、不断路、接线正确，接触良好连接可靠。
对仪表一次元件、变送元件和二次仪表要求逐个进行单体试验和调整，确保元件性能良好，工作可靠，并做好调校记录。
当全部安装完后，进行连试，首先进行系统模拟试验，然后配合试车，依列系统投入工作。
在试生产过程中，仪表自控制系统要全部投入工作必须保证工作正常、显示正确、调节可靠。
