线路检查记录表.doc

线路检查记录表
线记1 路径复测记录表

桩号
杆塔 型式
档距/m
线路转角
塔位
高程
/m
桩位移/m
被跨越物（或地形凸起点）
备 注
方向
位移值
名称
高程/m
及邻近杆塔最近距离
塔号
设计值
实测值
偏差值
设计值
实测值
杆塔号
距离/m

业主代表： 专职质检员： 施工负责人： 检查人：

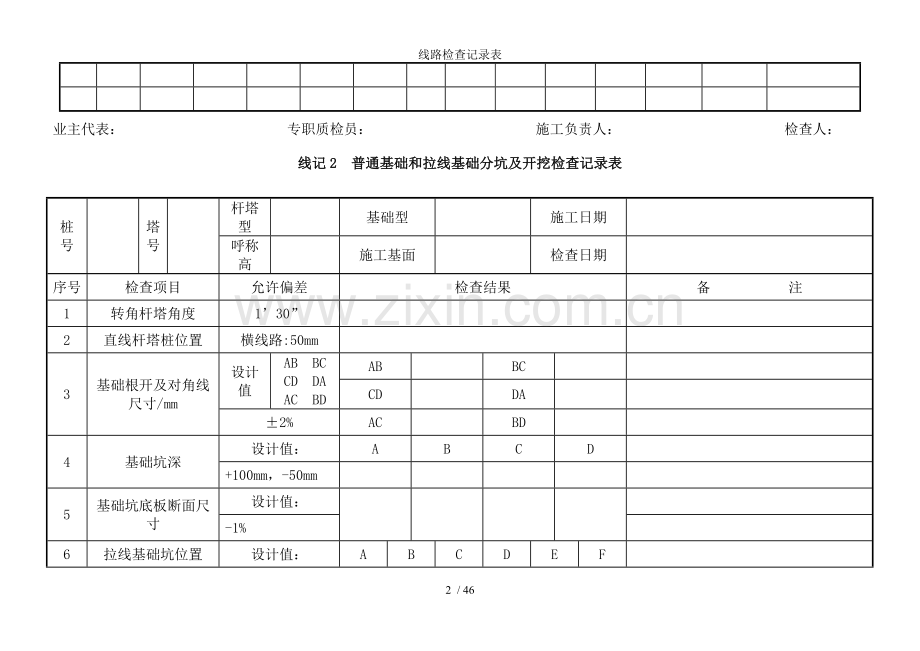

线记2 普通基础和拉线基础分坑及开挖检查记录表

桩
号

塔号

杆塔型

基础型

施工日期

呼称高

施工基面

检查日期

序号
检查项目
允许偏差
检查结果
备 注
1
转角杆塔角度
1’30”

2
直线杆塔桩位置
横线路:50mm

3
基础根开及对角线尺寸/mm
设计值
AB BC
CD DA
AC BD
AB

BC

CD

DA

±2%
AC

BD

4
基础坑深
设计值：
A
B
C
D

+100mm，-50mm

5
基础坑底板断面尺寸
设计值：

-1%

6
拉线基础坑位置
设计值：
A
B
C
D
E
F

±1%L

7
拉线基础坑深
设计值：

+100mm

8
拉线坑马道坡度及方向
符合设计要求

备注
L为拉线基础坑中心至拉线固定总水平的距离。
业主代表： 专职质检员： 施工负责人： 检查人：
线基1 现浇铁塔基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
1
地脚螺栓及钢筋规格、数量
关键
符合设计要求

2
混凝土强度
关键
设计值：
试快强度/Mpa：
试验报告编号：

≥设计值
3
底板断面尺寸/%
关键
设计值：

-1
-0.8
4
基础埋深/mm
关键
设计值：

+100，-50
+100，0
5
立柱断面尺寸/%
重要
设计值：

-1
-0.8
6
钢筋保护层厚度/mm
重要
-5

7
混凝土表面质量
重要
符合《规范》
第5.2.1.3条
表面平整

续表
杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
8
整基基础中心位移/mm
顺线路
重要
30
24

横线路
30
24

9
整基基础扭转
/( ′)
一般塔
重要
10
8

高 塔
5
4

10
回填土
重要
符合《规范》第4.0.7条、
4.0.8条、4.0.9条
无沉陷，防沉层
完整美观

11
基础根开及对角线尺寸/mm
设计值
一般
A B B C

C D D A

A C B D
A B
B C

C D
D A
螺栓式/‰
±2
±1.6

插入式/‰
±1
±0.8
A C
B D
高 塔/‰
±0.7
±0.6

12
同组地脚螺栓中心及
立柱中心偏移/mm
一般
10
8
A
B
C
D

13
基础顶面高差/mm
一般
5

备注

评级

业主代表： 专职质检员： 施工负责人： 检查人：
线基2 现浇铁塔拉线基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
E
F
1
拉线基础埋件、钢筋规格、数量
关键
符合设计要求

2
混凝土强度
关键
设计值：
试快强度/Mpa
试验报告编号：

≥设计值
3
底板断面尺寸/%
关键
-1
-0.8

4
基础埋深/mm
重要
设计值：

+100，0
5
锚杆拉线
基础孔
角度/（°）
重要
2，0

孔径/mm
+20，0
孔深/mm
+100
6
保护层厚度/mm
重要
-5

7
混凝土表面质量
重要
符合《规范》第5.2.13条
表面平整

8
回填土
重要
符合《规范》第4.0.7条、
第4.0.8条、第4.0.9条
防沉层完成美观

9
拉线基础拉环中心及
设计位置偏移/mm
重要
20
16

10
拉线基础中心在
拉线方向的位移
左右/（%L）
一般
1
0.8

前后/（°）
1
0.8

11
拉线棒
外观
无弯曲、无锈蚀
回头方向一致

备注
L为拉线中心至拉线固定点的水平距离
评级

业主代表： 专职质检员： 施工负责人： 检查人：
线基3 装配式基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
1
预制件规格、数量
关键
符合设计和《规范》第2.0.19条要求

2
预制件强度
关键
设计值：
试快强度/Mpa：
试验报告编号：

符合设计要求
3
基础埋深/mm
重要
设计值：

+100，-50
+100，0
4
立柱倾斜/%
重要
-1
-0.8

5
整基基础中心及中心桩位移/mm
顺线路
重要
30
24

横线路
30
24

6
整体基础扭转
/（′）
一般塔
重要
10
8

高塔
5
4

7
构件安装
重要
符合《规范》第5.3.1条~第5.3.3条

8
回填土
重要
符合《规范》第4.0.7条、第4.0.9条
防沉层
完整美观

9
基础根开及
对角线尺寸/mm
设计值
一般
A B B C
C D D A
A C B D
A B
B C

C D
D A
螺栓式/‰
±2
±1.6

插入式/‰
±1
±0.8
A C
B D
高 塔/‰
±0.7
±0.6

10
基础顶面高差/mm
一般
5

备注

评级

业主代表： 专职质检员： 施工负责人： 检查人：
线基4 混凝土电杆基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
E
F
1
预制件规格、数量
关键
符合设计和《规范》第2.0.19条要求

2
预制件强度
关键
设计值：
试快强度/Mpa
试验报告编号：

符合设计要求
3
铁件、金具规格、数量
关键
符合设计要求

4
底盘埋深/mm
关键
设计值：
左

右

+100，-50
+100，-0
5
底盘埋深/mm
关键
设计值：
A
B
C
D
E
F

+100

6
卡盘埋深/mm
关键
设计值
上盘：

中盘：

下盘：
左上

右上

左中

右中

左下

右下

±50
±40

7
底盘高差
关键
符合《规范》第6.1.8条

续 表
杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
E
F
8
基础中心位移
/mm
顺线路
关键
50
40

横线路
50
40
9
回填土
关键
符合《规范》第4.0.7条、
第4.0.8条、第4.0.9条
无沉陷、
防沉层完整美观

10
根开尺寸
/mm
设计值
一般

110kV/mm
±30
±24
220~330kV/‰
±5
±4
500kV/‰
±3
±2.5
11
迈步
110kV/mm
一般
30
24

220~330kV/‰ D
1
0.8
500kV/‰ D
5
4
12
拉线盘中心位移
一般
沿拉线方向，其左、右：1% L
A
B
C
D
E
F

沿拉线方向，其前、后：1°

13
拉线棒
外观
无弯曲、无锈蚀
回头方向一致整齐

备注
L 为拉线盘中心至拉线挂点的水平距离。
D 为两底盘根开值。
底盘高差以立杆后横担安装孔高差为准。
评级

业主代表： 专职质检员： 施工负责人： 检查人：
线基5 岩石、掏挖铁塔基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
1
岩石性能
关键
符合设计要求

2
地脚螺栓（锚杆）及钢筋
规格、数量
关键
符合设计要求

3
混凝土强度
关键
设计值：
试快强度/Mpa：
试验报告编号：

≥设计值
4
基础埋深/mm
重要
设计值：

+100，-50
+100，0
5
锚杆孔径/mm
重要
设计值：

+20，+100
6
混凝土表面质量
重要
符合《规范》第5.2.13条
表明平整

7
立柱断面尺寸/
重要
-1
-0.8

8
整基基础扭转/（′）
重要
10
8

9
整基基础
中心偏移/mm
顺线路
重要
30
24

横线路
30
24

续表
杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
10
回填土
重要
符合《规范》第4.0.7条、
第4.0.8条、第4.0.9条
无沉陷，防沉层
完整美观

11
基础根开及对角线尺寸/mm
设计值
一般
A B B C

C D D A

A C B D
A B
B C
`

C D
D A
螺栓式/‰
±2
±1.6

插入式/‰
±1
±0.8
A C
B D
高塔/‰
±0.7
±0.6

12
同组地脚螺栓中心对
立柱中心偏移/mm
一般
10
8

13
基础顶面高差/mm
一般
5

14
防风化层
外观
符合设计要求
整齐牢固
外形美观

备注

评级

业主代表： 专职质检员： 施工负责人： 检查人：
线基6 灌注桩基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
1
地脚螺栓、钢筋规格、数量
关键
符合设计要求

2
混凝土强度
关键
设计值：
试快强度/Mpa：
试验报告编号：

≥设计值
3
桩深/m
关键
设计值：

≥设计值

4
清孔
关键
符合设计要求

5
充盈系数
单桩设计计算体积/m3
关键

实际灌注量

一般土
≥1
＞1.1
充盈系数
软土
≥1
＞1.2

6
桩径/m
重要
设计值：

符合灌注桩设计和施工《规程》第2.3.2条
7
连梁（承台）标高/m
重要
设计值：

符合设计要求
8
桩顶清淤
重要
符合二次灌注要求
清淤彻底

9
混凝土表面质量
重要
符合《规范》第5.2.13条
表明平整

续表
杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
10
钢筋保护层厚度/mm
水 下
重要
-20
-16

非水下
-10
-8

11
连梁（承台）断面尺寸/%
重要
设计值：
AB
BC
CD
DA

-1
-0.8

12
连钢筋保护层厚度/mm
重要
-5

13
整基基础
中心偏移/mm
顺线路
重要
30
24

横线路
30
24

14
整体基础扭转
/（′）
一般塔
重要
10
8

高塔
5
4

15
同组地脚螺栓中心对
立柱中心偏移/mm
一般
10
8
A
B
C
D

16
基础顶面高差/mm
一般
5

17
基础根开及对角线尺寸/mm
设计值
一般
A B B C
C D D A
A C B D
A B
B C

C D
D A
螺栓式/‰
±2
±1.6

高塔/‰
±0.7
±0.6
A C
B D

备注

评级

业主代表： 专职质检员： 施工负责人： 检查人：
线基7 贯入桩基础检查及评级记录表

杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
1
地脚螺栓及钢筋规格数量
关键
符合设计要求

2
预制桩规格、数量
关键
符合设计要求

3
预制桩质量
关键
符合设计要求

4
混凝土强度
关键
设计值：
试快强度/Mpa：
试验报告编号：

≥设计值
5
混凝土表面质量
重要
符合《规范》第5.2.13条
表面平整

6
连梁（承台）标高
重要
符合设计要求

7
连梁（承台）断面尺寸/%
重要
设计值：
AB
BC
CD
DA

-1
-0.8

8
连梁保护层厚度/mm
重要
-5
-4

续表
杆塔号

杆塔型

施工基面

施工日期
年 月 日
基础型

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评 级
合格
优良
A
B
C
D
9
整基基础
中心位移/mm
顺线路
重要
30
24

横线路
30
24

10
整体基础扭转
/（′）
一般塔
重要
10
8

高 塔
5
4

11
同组地脚螺栓中心对
立柱中心偏移/mm
一般
10
8
A
B
C
D

12
基础顶面高差/mm
一般
5

13
根开及对角线尺寸/mm
设计值
一般
A B B C
C D D A
A C B D
A B
B C

C D
D A
螺栓式/‰
±2

±0.7
±1.6

±0.6

高 塔/‰
A C
B D

备注
预制桩包括混凝土预制桩和钢桩等
评级

业主代表： 专职质检员： 施工负责人： 检查人：
线塔1 自立式铁塔组立检查及评级记录表

桩号

塔号

塔型

呼称高

施工日期
年 月 日
塔全高

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评级
合格
优良
1
部件规格、数据
关键
符合设计要求

2
节点间主材弯曲
关键
1/750
1/800

3
转角塔、终端塔顶部向受力反方向侧倾斜
关键
大于0，并符合设计要求
60°以下转角塔，≤3‰；60°及以上转角塔、终端塔，≤5‰，架线后只做检查
架线前

架线后

4
直线塔结构
倾斜/‰
一般塔
重要
3
2.4

高 塔
1.5
1.2
5
螺栓及构件面接触及出扣情况
重要
符合《规范》第6.1.3条
紧密一致

6
螺栓防松
重要
符合《规范》第6.1.7条
无遗漏

7
螺栓防盗
重要
符合设计要求
无遗漏

8
脚钉
重要
符合设计要求
齐全紧固

9
螺栓紧固
一般
符合《规范》第6.1.6条组塔
≥95%；架线后≥97%
架线前

架线后

10
螺栓穿向
一般
符合《规范》第6.1.4条
一致美观

11
保护帽
外观
符合设计要求
平整美观

备注

评级

业主代表： 专职质检员： 施工负责人： 检查人：
线塔2 拉线铁塔组立检查及评级记录表

桩号

塔号

塔型

呼称高

施工日期
年 月 日
塔全高

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评级
合格
优良
1
铁塔部件规格、数据
关键
符合设计要求

2
拉线部件规格、数据
关键
符合设计要求

3
节点间主材弯曲
关键
1/750
1/800

4
转角塔顶端向受力反方向侧倾斜
/‰
关键
大于0，并符合设计要求
≤3
架线前

架线后

5
导线不对称布置拉线点向受力反方向侧倾斜/‰ H´
关键
大于0，并符合设计要求
≤3

6
结构倾斜/%
一般塔
重要
3
2.4

高 塔
1.5
1.2
7
立柱弯曲
110kV/‰
重要
2
1.6

220~330kV/‰
1.5
1.2
500kV/‰ L
1（最大30mm）
8
螺栓及构件接触及出扣情况
重要
符合《规范》第6.1.3条
紧密一致

9
螺栓防松
重要
符合《规范》第6.1.7条
无遗漏

10
螺栓防盗
重要
符合设计要求
无遗漏

11
脚钉
重要
符合设计要求
齐全紧固

12
楔型、UT型线夹及线连接情况
重要
符合《规范》第6.4.1条
线尾回头一致美观

13
拉线检查情况
重要
符合《规范》第6.4.6条
受力一致，可调部分＞1/2

14
螺栓紧固
一般
符合《规范》第6.1.6条

15
螺栓穿向
一般
符合《规范》第6.1.4条
一致美观

备注
H´为拉线高度
评级

业主代表： 专职质检员： 施工负责人： 检查人：
线塔3 混凝土电杆组立检查及评级记录表

桩号

塔号

塔型

呼称高

施工日期
年 月 日
塔全高

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评级
合格
优良
1
电杆及拉线部件规格、数据
关键
符合设计要求

2
电杆焊接质量
关键
符合《规范》第6.3.2条
焊缝美观

3
电杆纵向裂缝
关键
不允许

4
转角终端杆向受力反方向倾斜/‰
关键
大于0，并符合设计要求
≤3

5
导线不平衡布置拉线点向受力反方向倾斜/（‰ H´）
关键
大于0，并符合设计要求
≤3

6
普通杆横向裂缝/mm
重要
0.1
0.08

7
结构倾斜/%
重要
3
2.4

8
焊接弯曲/（‰ L）
重要
2
1.6

9
横担高差
110kV/‰
重要
5
4

220~330kV/‰
3.5
2.8
500kV/‰
2
1.6
10
螺栓及构件接触及出扣情况
重要
符合《规范》第6.1.3条
紧密一致

11
螺栓防松和防盗
重要
符合《规范》和设计要求
无遗漏

续表
桩号

塔号

塔型

呼称高

施工日期
年 月 日
塔全高

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评级
合格
优良
12
楔形、UT型线夹连接情况
重要
符合《规范》第6.4.1条
线尾回头一致美观

13
拉线安装
重要
符合《规范》第6.4.6条
受力一致可调部分＞1/2

14
无拉线杆坑回填土
重要
符合《规范》第4.0.7条、
第4.0.9条
无沉陷、防沉层整齐

15
爬梯
一般
符合设计要求
牢固美观

16
根开
110kV/mm
一般
30
24

220~330kV/‰
5
4
500kV/‰
3
2.4
17
迈步
110kV/mm
一般
30
24

220~330kV/‰
1
0.8
500kV/‰
5
4
19
螺栓紧固
一般
符合《规范》第6.1.6条

20
螺栓穿向
一般
符合《规范》第6.1.4条
一致美观

21
拉线杆坑回填
外观
符合《规范》第4.0.7条、
第4.0.9条
无沉陷、防沉层整齐

22
电杆焊口防腐
外观
符合《规范》第6.3.3条
整齐美观

备注
H′为拉线点高度。
L为因焊接而造成分段或整根电杆弯曲的对应长度。
评级

业主代表： 专职质检员： 施工负责人： 检查人：
线塔4 杆塔拉线压接管施工检查及评级记录表

桩号

塔号

杆塔型

拉线规格

压接管型

施工日期
年 月 日
拉线编号
拉线位置
管位置
观测点1
观测点2
外观检查
压接人及
钢印代号
d1
d2
平均
d1
d2
平均
A
上端
1

2

下端
1

2

B
上端
1

2

下端
1

2

C
上端
1

2

下端
1

2

D
上端
1

2

下端
1

2

续表
桩号

塔号

杆塔型

拉线规格

压接管型

施工日期
年 月 日
拉线编号
拉线位置
管位置
观测点1
观测点2
外观检查
压接人及
钢印代号
d1
d2
平均
d1
d2
平均
A
上端
1

2

下端
1

2

B
上端
1

2

下端
1

2

爆 压 管 测 点 位 置 图

液 压 管 测 点 位 置 图

备注
外观检查包括管弯曲、烧伤、裂纹等项目。
管压接后推荐值： 爆压 mm，液压 mm。
评 级

业主代表： 专职质检员： 施工负责人： 检查人：
线线1 导、地线展放施工检查及评级记录表

放线塔号： 号至 号
放线段长： km
施工日期
年 月 日
检查日期
年 月 日
线 别

导 线
左
（上）
左
上

下

右
上

下

中
左
上

下

右
上

下

右
（下）
左
上

下

右
上

下

地线
左

右

栏内以图表示：→耐张管 〇直线管 增加的直线管 □补修管 W缠绕补修

续表
序号
性质
检查（检验）项目
评级标准（允许偏差）
检查结果
评级
合格
优良
损伤补修档数
总档数
放线塔号： 号至 号
放线段长： km
施工日期
年 月 日
检查日期
年 月 日
1
关键
导、地线损伤
符合设计要求

2
关键
损伤补修处理
符合《规范》第7.1.5条、
第7.1.7条、第7.1.1.14条
放线段内无损伤
补修档＞85%

3
关键
损伤压接处理
符合《规范》第7.1.5条、
第7.1.7条、第7.1.1.14条
放线段内无损伤
压接档＞94%

4
关键
同一档内连接管
及补修管数量
符合《规范》第7.2.9条
每线只允许各有一个

5
一般
各连接管及
线夹间隔棒间距
符合《规范》第7.2.9条
间距比《规范》大0.2倍

6
外观
导地线外
包装质量
符合规定要求
无任何损伤导地线之间

备注

评级

业主代表： 专职质检员：
