LTE系统信息.ppt

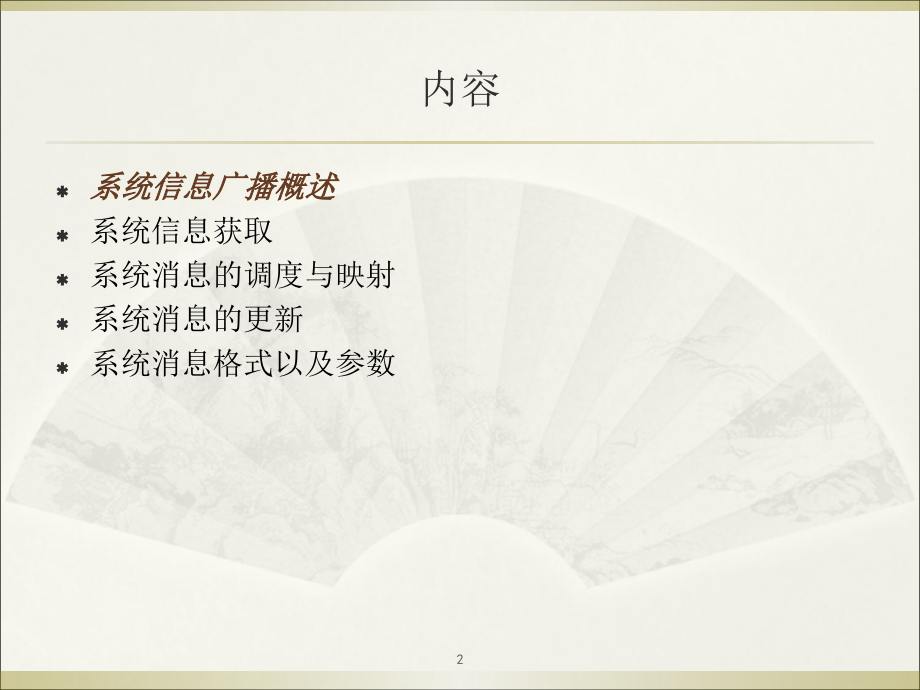

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,LTE,系统信息广播,2013,1,内容,系统信息广播概述,系统信息获取,系统消息的调度与映射,系统消息的更新,系统消息格式以及参数,2,什么是系统消息广播,系统信息广播（,System Information Broadcase,）是通信系统中的一个重要功能，主要提供了接入网系统的主要信息，以便于,UE,建立无线连接。,系统信息广播中的系统信息是连接,UE,和网络的纽带，,UE,与,E-UTRAN,之间通过系统信息的传递，完成无线通信各类业务和物理过程。,LTE,系统信息广播与,3G,的系统信息广播从功能上是完全一致的，但是在调度和具体的信息内容上还是有很大的不同。,3,系统信息广播功能,下发对小区中所有,UE,配置都完全相同的信息，节省无线资源；,使,UE,获得足够的接入信息、小区选择,/,重选的公共配置参数；,通知,UE,紧急信息：如地震海啸告警系统（,ETWS,）,4,LTE,系统消息广播的组成,系统消息广播的内容被划分为多个系统信息块（,System Information Blocks,SIB,），但是有一个“块”另外给起了个名字：主信息块（,Master Information Block,，,MIB,）。因此系统广播信息就被划分为,MIB+several SIBs,。,系统信息广播（,System Information Broadcast,）,MIB,SIB,1,SIB,2,SIB,3,SIB,4,SIB,5,SIB,6,SIB,7,SIB,8,SIB,12,SIB,11,SIB,10,SIB,9,SIB,13,5,系统消息内容,System Information Broadcast,MIB,SIB 1,SI,SIB 2,SIB 3,SIB 4,SIB 5,SIB 6,SIB 7,SIB 8,SIB 9,SIB 10,SIB 11,SIB 12,主信息块包括有限个最重要、最常用的传输参数，其需要在该小区中获得其他的信息,包括其他,SIB,的调度信息以及其他小区接入的相关信息,SI,承载的是,SIB,的调度信息，而不是,SIB1,小区无线配置，其他基本配置信息,小区重选信息，主要与服务小区相关,同频邻区列表、黑名单,频间邻区列表,UTRAN,邻区列表,GSM,邻区列表,CDMA2000,邻区列表,ETWS,通知信息,ETWS,辅通知信息,CMAS,辅通知信息,Home eNB Identifer,SIB 13,MBMS,控制信息,6,内容,系统信息广播概述,系统信息获取,系统消息的调度与映射,系统消息的更新,系统消息格式以及参数,7,系统消息的获取,UE,应用系统信息获取过程来获取,E-UTRAN,广播的,AS,和,NAS,系统信息。处于,RRC_IDLE,和,RRC_CONNECTED,状态的,UE,采用该系统信息的获取流程。,8,关于系统广播接收,接收系统广播消息的情况,小区选择,/,重选,切换完成,从其他,RAT,切换进入,E-UTRAN,重新进入覆盖区域,接收到该系统信息已经改变的通知或,ETWS,通知指示，或,CMAS,通知指示,接收到,CDMA2000,上层请求,超出最大有效持续时间,系统消息的有效性,RRC_IDLE,：,MIB,、,SIB1,、,SIB2SIB8,（视支持能力而定）,RRC_CONNECTED,：,MIB,、,SIB1,、,SIB2,、,SIB8,（取决于是否支持,CDMA2000),9,内容,系统信息广播概述,系统信息获取,系统消息的调度与映射,系统消息的更新,系统消息格式以及参数,10,调度与映射,调度,每个信息块如何发送、何时发送，就是调度要解决的问题。因此引入调度周期,T,的概念。,映射,提出了,SI,（,System Information,）的概念，其实可以看成多个,SIB,构成的一个组。类似于传输信道与物理信道之间的映射，多个,SIB,映射到同一个,SI,中，可进行统一调度,。,11,LTE,系统消息广播的调度,MIB,的调度,MIB,没有映射的说法，,MIB,的调度周期是,40ms,，即,MIB,是在,SFN%4=0,的时候调度发送，但是 其它帧上会重复发送。,MIB,占用的物理资源：时域上，,MIB,固定占用,#0,子帧的,slot1,发送。频域上，占用中间的,6,个,RB,。,4N,4N+1,4N+2,4N+3,4(N+1),4(N+1)+1,4(N+1)+2,4(N+1)+3,#0,#1,#2,#3,#4,#5,#6,#7,#8,#9,slot0,slot1,调度起始发送,调度起始发送,重复发送,重复发送,12,LTE,系统消息广播的调度,SIB1,调度,SIB1,的调度周期为,80ms,，即在,SFN%8=0,处调度发送，但是会在,SFN%2=0,处重复发送。,SIB1,占用的物理资源：时域上，,SIB1,占用,#5,子帧发送。,8N,8N+1,8N+2,8N+3,8N+4,8N+5,8N+6,8N+7,#0,#1,#2,#3,#4,#5,#6,#7,#8,#9,调度起始,发送,重复发送,重复发送,重复发送,13,LTE,系统消息广播的调度,SI,信息位置的获取,无线帧位置，即帧号：,SFN mod T=FLOOR(x/10),，,T,是相应,SI,的周期,si-Periodicity,x=(n-1)*w,，,w,表示,si-WindowLength,，,n,是,SI,在,schedulingInfoList,中调度的序号,子帧位置：,a=x mod 10,从该,SI-winsow,的起始端开始，使用,SI-RNTI,接收,DL-SCH,，持续直至,SI-window,的结尾。其中不包括如下子帧：,无线帧中的子帧,#5,，其中,SFN mod 2=0,；,任何,MBSFN,子帧；,TDD,中的任何上行子帧。,14,LTE,系统消息广播的调度,15,内容,系统信息广播概述,系统信息获取,系统消息的调度与映射,系统消息的更新,系统消息格式以及参数,16,LTE,系统消息的更新,系统信息不会一直不变，在,UE,侧看来，如果系统信息长时间（,3,小时）不变，,UE,会重新尝试接收系统信息。,如果网络侧系统信息发生改变了，那么网络侧就需要通知,UE,更新系统信息。对于处于,IDLE,和,CONNECTED,状态的,UE,都可以通过寻呼来通知。,但是，系统信息不是随时都可以变更的，只在特定的无线帧处更新。由此引入了修改周期的概念。,17,LTE,系统消息的更新,修改周期,在修改周期内的系统信息内容不能发生变化,系统信息修改只能从下一个修改周期起始时刻开始，即当得知系统信息改变后，在下一个修改周期开始时刻监听新的系统信息。,18,LTE,系统消息的更新,TD-LTE,系统支持两种系统信息变更的通知方式,：,网络侧使用携带,systemInfoModification,内容的寻呼消息来通知空闲状态和连接状态,UE,系统信息改变，,UE,在下一个修改周期开始时监听新的系统消息。,SIB1,中携带,systemInfoValueTag,（系统信息变更标签）信息，如果,UE,读取的变更标签和之前存储的不同，则表示系统信息发生变更，需要重新读取；,UE,存储系统信息的有效期为,3h,，超过该时间，,UE,需要重读系统信息。,19,ETWS,通知指示,如果,UE,接收到一个寻呼消息包含,etws-Indication,那么,UE,将按照包含在,SIB1,中的,schedulingInfoList,开始接收,ETWS,主要通知和,/,或次要通知。,ETWS,主要通知包含在,SIB10,中，,ETWS,次要通知包含在,SIB11,中。,20,CMAS,通知指示,如果,UE,接收到一个寻呼消息包含,cmas-Indication,那么,UE,将按照包含在,SIB1,中的,schedulingInfoList,开始接收,CMAS,通知。,CMAS,通知包含在,SIB12,中。,21,内容,系统信息广播概述,系统信息获取,系统消息的调度与映射,系统消息的更新,系统消息格式以及参数,22,MIB,主要,IE,：,dl-Bandwidth,：下行带宽。其中,n6,对应,6,个资源块,phich-Config,：,PHICH,配置,phich-Durtion,：用来表示,PHICH,持续多少个,OFDM,符号,phich-Resource,：,PHICH,资源，用于计算,PHICH Group,数,systemFrmeNumber,：系统帧号,使,UE,获得系统的时间信息,23,SIB1,主要,IE,：,Cell access related information,：小区接入相关信息,Cell Selection Info,：小区选择信息,p-Max,：适用于该小区的值。如果不存在，,UE,根据自己的能力确定最大发射功率。,freqBandIndicator,：频率带宽指示,schedulingInfoList,：调度信息列表,tdd-Configuration,：用于描述,TDD,专用物理信道的配置,si-WindowLength,：,SI,窗口长度,systemInfomationValueTag,：系统消息更改标签,24,SIB1,25,SIB1,26,SIB2,主要,IE,：,ac-BarringInfo,：接入限制信息,radioResourceConfigCommon,：公共无线资源配置,ue-TimersAndConstants,：,UE,定时器和计数器,freqInfo,：频率信息,mbsfn-SubframeConfigList,：可选，,MBSF,配置信息,timeAlignmentTimerCommon,：用于控制,UE,处在上行时钟同步的时间长度。对应参数：,Time Alignment Timer,27,SIB2,28,SIB3,主要,IE,：,cellReselectionInfoCommon:,公共的小区重选信息,speedStateReselectionPars,：速率相关的参数,t-ReselectionEUTRA,：表示,TS 36.304 4,中的参数“,TreselectionEUTRAN”,cellReselectionServingFreqInfo,：表示频间小区重选和,RAT,间小区的公共信息,intraFreqcellReselectionInfo,：表示频内小区的小区重选公共信息,29,SIB3,30,SIB3,31,SIB4,主要,IE,：,intraFreqNeighbCellList,：表示频内邻区列表，含有具体的小区重选参数,intraFreqBlackCellList,：表示被列入黑名单的频内邻区列表,32,SIB5,33,SIB5,34,SIB6,35,SIB6,36,SIB7,主要,IE,：,carrierFreqsInfoList,：提供相邻,GERAN,载频的列表，为相邻,GERAN,小区所监控,carrierFreqs,：表示归为一组,GERAN,载频的,GERAN,载频列表,commonInfo,：定义,GERAN,载频组的小区重选参数集,q-RxLevMin,：,GSM,小区要求的最小,RX,等级,p-MaxGERAN,：上行载频,GERAN,的最大许可传输功率,37,SIB7,38,SIB8,主要,IE,：,systemTimeInfo,：表示关于,CDMA2000,系统时间的信息,searchWindowSize,：该搜索窗口为一个,CDMA2000,参数，用于帮助邻近导频的搜索,parametersHRPD,：该小区重选参数仅仅适用于,CDMA2000 HRPD,系统的相互作用,cellReselectionParametersHRPD,：小区重选参数仅仅适用于,CDMA2000HRPD,系统的小区重选,NeighCellListCDMA2000,：,CDMA2000,邻区列表,parameters1XRTT,：小区重选参数仅仅适用于,CDMA20001XRTT,系统的交互,phyCellIdList,：标识,CDMA 2000,小区,id,列表,39,SIB8,40,SIB8,41,SIB8,42,SIB9,主要,IE,：,HNB-Name,：,HNB,名称,43,SIB10,主要,IE,：,messageIdentifier,：标识,ETWS,通知的来源和类型,serialNumber,：标识,ETWS,通知的变化,warningType,：标识,ETWS,主要通知的警告类型，并提供关于紧急情况用户注意以及用户反馈的信息,warningSecurityInformation,：提供,ETWS,通知安全方面的信息,44,SIB11,主要,IE,：,warningMessageSegmentType,：表示包括的,ETWS,警告消息分段 是否是最后一个分段,warningMessageSegmentNumber,：表示包含在,SIB,中的,ETWS,警告消息分段的分段号码,45,SIB12,主要,IE,：,messageIdentifier,：标识,CMAS,通知的来源和类型,serialNumber,：标识,CMAS,通知的变化,warningMessageSegmentType,：标识所包含的,CMAS,告警消息分段是否是最后一个分段,warningMessageSegmentNumber,：,SIB,中所包含的,CMAS,告警消息分段号,warningMessageSegment,：承载 一个,Warning Message Contents IE,分段,dataCodingScheme,：标识一个,CMAS,通知中的字母表,/,编码以及可应用语言的种类,46,SIB13,47,
