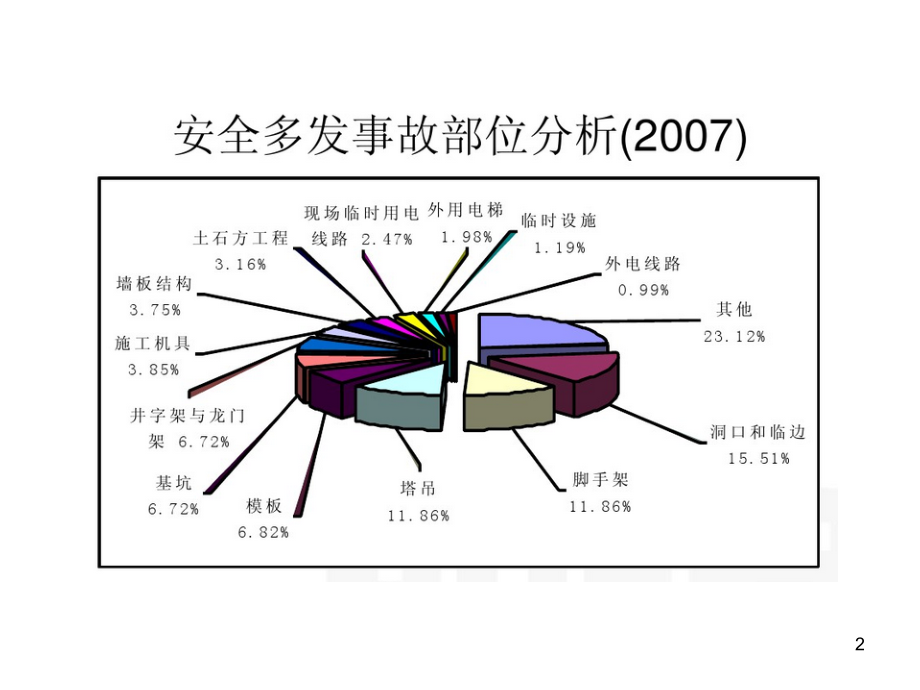

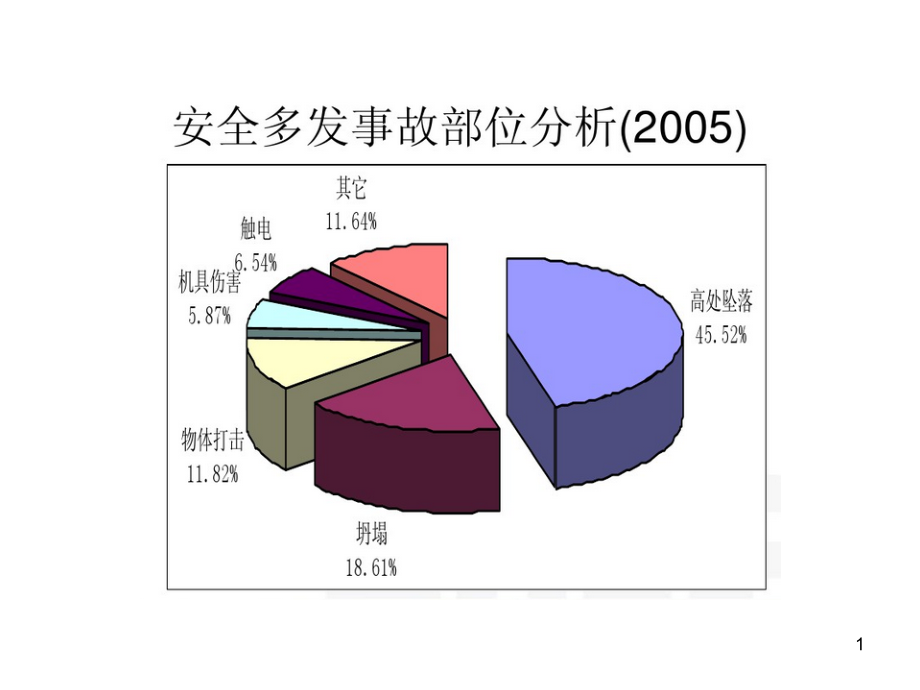

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,2,3,4,2015年2月9日14时左右，云南文山职教园区新卫校学生活动中心在建大楼进行混凝土浇灌时，突然发生脚手架坍塌事故，截至2015年2月10日7时30分，坍塌事故现场共救出被困人员15人，其中7人遇难、8人受伤。事故发生的直接原因是施工单位未按规定对模板支架专项施工方案进行专家论证，违反相关安全技术规程随意搭设模板支架，混凝土浇筑顺序错误、现场实测钢管壁厚及扣件等材质严重不合格。,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,立杆搭设应符合下列规定：,1,、钢管脚手架底步步距高度不大于,2m,，其余不大于,1.8m,，立杆纵距不大于,1.8m,，横距不大于,1.5m.,横距宜为,0.85m,或,1.05m.,2,、搭设高度超过,25m,须采用双立杆或缩小间距的方法搭设，双立杆中的副立杆的高度不应低于,3,步，且不少于,6m.,3,、底步立杆必须设置纵横向扫地杆，纵向扫地杆宜采用直角扣件固定在距底座上皮不大于,200mm,的立杆上，横向扫地杆也应用直角扣件固定在纵向扫地杆下方的立杆上。,4,、底排立杆、扫地杆、剪刀撑均漆黄黑或红白相间色。,20,杆件设置应符合以下规定：,1,、脚手架立杆与纵向水平杆交点处应设置横向水平杆，两端固定在立杆上，确保安全受力。,2,、立杆接长除在顶层顶步可采用搭接外，其余各层各步必须采用对接。搭接时搭接长度不小于,1m,，且不少于三只旋转扣件紧固。,3,、在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆。,4,、纵向水平杆宜设置在立杆内侧，其长度不宜小于,3,跨。,5,、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。当采用对接扣件连接时，纵向水平杆的对接扣件应交错布置。当采用搭接时，纵向水平杆搭接长度不应小于,1m,，应等间距设置,3,个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于,100mm.,6,、横向水平杆两端各伸出扣件盖板边缘长度不应少于,100mm,，并应尽量保持一致。,7,、相邻杆件搭接、对接必须错开一个档距，同一平面上的接头不得超过,50%.,21,22,沿建筑周边非交圈设置的,脚手架,为开口型脚手架；其中呈直线型的脚手架为一字型脚手架。,一般建筑的外围,脚手架,沿建筑周圈连续布置，成一封闭整体，如山墙上的脚手架，不但与主体结构拉结，还在两端与正立面和背面脚手架连在一起。但有时脚手架为“一”字型或“,L”,型，端部没有与其他方向脚手架相连，这类脚手架从整体上讲不是封闭的，被称为开口型脚手架，此类脚手架没有前述脚手架整体性好，需要增设横撑。,1,、开口型双排,脚手架,的两端均必须设置,横向斜撑,。,2,、开口型脚手架的两端必须设置,连墙件,，连墙件的垂直间距不应大于建筑物的层高，且不应大于,4m,。,开口型脚手架,23,24,25,剪刀撑,26,剪刀撑,27,剪刀撑,28,29,30,31,32,33,脚手架主节点（即立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）处必须设置一根横向水平杆用直角扣件扣接且严禁拆除。,主节点处两个直角扣件的中心距不应大于,150mm,。,在双排脚手架中，横向水平杆靠墙一端的外伸长度不应大于立杆横距的,0.4,倍，且不应大于,500mm,；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的,1/2,。,34,35,根据,建筑施工扣件式钢管脚手架安全技术规范,（,JGJ130-2011,）要求，脚手架连墙件应符合以下要求,3,：,1,、连墙件设置的位置、数量应按专项施工方案确定，通常可以布置为三步三跨、两步三跨以及两步两跨等，一般每个连墙件覆盖面积在,20,40,平方米。,2,、连墙件的布置应靠近主节点设置，偏离主节点的距离不应大于,300mm,；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；应优先采用菱形布置，或采用方形，矩形布置。,3,、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于,4m,。,4,、连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。,5,、连墙件必须采用可承受拉力和压力的构造。对高度,24m,以上的双排脚手架，应采用刚性连墙件与建筑物连接。,6,、当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在,45,60,之间；连接点中心至主节点的距离不应大于,300mm,，抛撑应在连墙件搭设后方可拆除。,7,、架高超过,40m,且有风涡流作用时，应采用抗上升翻流作用的连墙措施。,36,37,38,39,40,41,42,
