江苏省高考物理题汇编
江苏省历年高考物理试题汇编
一． 必修1
（08高考）一质量为M的探空气球在匀速下降，若气球所受浮力F始终保持不变，气球在运动过程中所受阻力仅及速率有关，重力加速度为g．现欲使该气球以同样速率匀速上升，则需从气球吊篮中减少的质量为
A. B.
C. D. 0

（09高考）用一根长1m的轻质细绳将一副质量为1kg的画框对称悬挂在墙壁上，已知绳能承受的最大张力为，为使绳不断裂，画框上两个挂钉的间距最大为（取）
A． B．
C． D．

（09高考）在无风的情况下，跳伞运动员从水平飞行的飞机上跳伞，下落过程中受到空气阻力，下列描绘下落速度的水平分量大小、竖直分量大小及时间的图像，可能正确的是

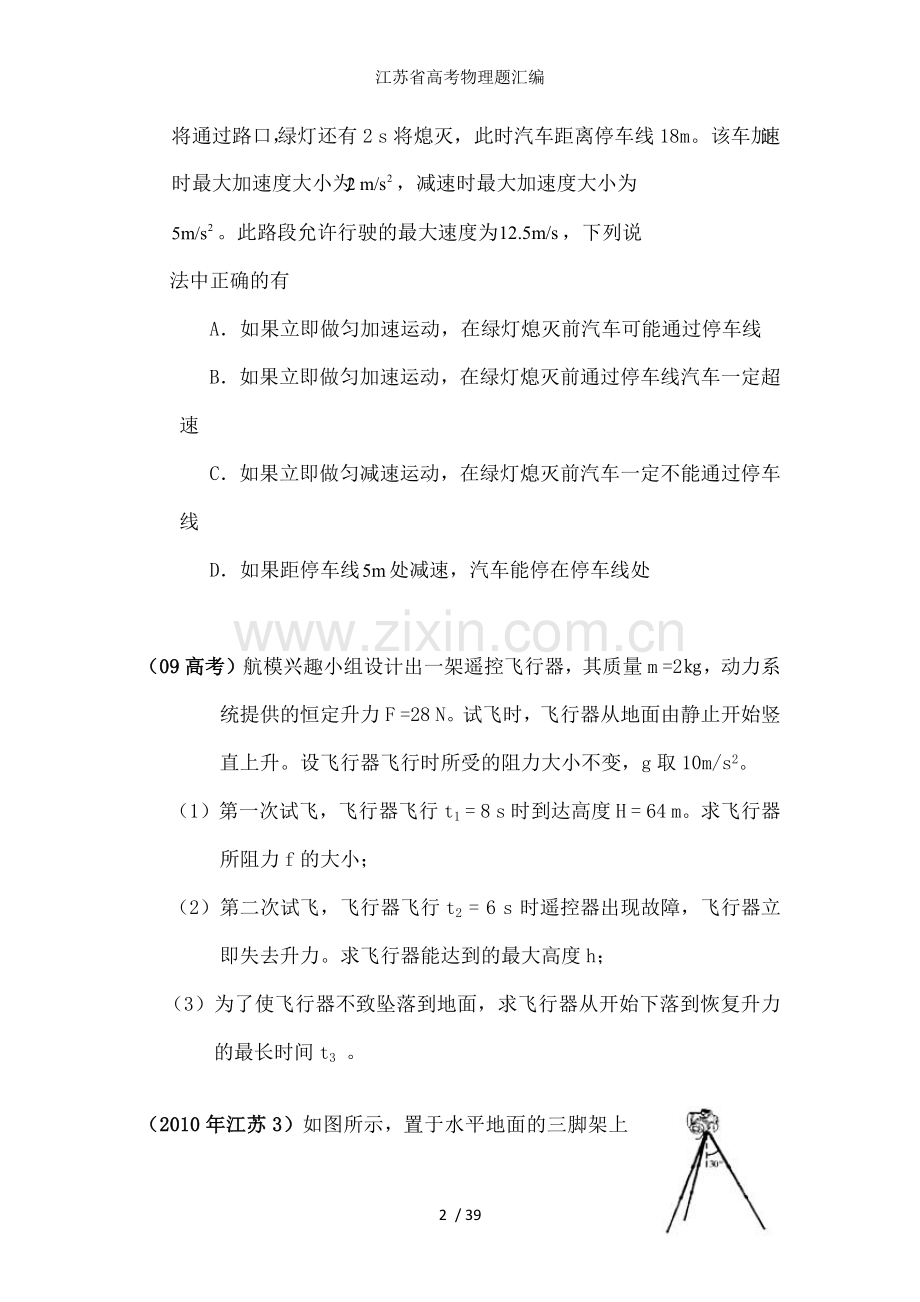

（09高考）如图所示，以匀速行驶的汽车即将通过路口，绿灯还有2 s将熄灭，此时汽车距离停车线18m。该车加速时最大加速度大小为，减速时最大加速度大小为
。此路段允许行驶的最大速度为，下列说
法中正确的有
A．如果立即做匀加速运动，在绿灯熄灭前汽车可能通过停车线
B．如果立即做匀加速运动，在绿灯熄灭前通过停车线汽车一定超速
C．如果立即做匀减速运动，在绿灯熄灭前汽车一定不能通过停车线
D．如果距停车线处减速，汽车能停在停车线处

（09高考）航模兴趣小组设计出一架遥控飞行器，其质量m =2㎏，动力系统提供的恒定升力F =28 N。试飞时，飞行器从地面由静止开始竖直上升。设飞行器飞行时所受的阻力大小不变，g取10m/s2。
（1）第一次试飞，飞行器飞行t1 = 8 s 时到达高度H = 64 m。求飞行器所阻力f的大小；
（2）第二次试飞，飞行器飞行t2 = 6 s 时遥控器出现故障，飞行器立即失去升力。求飞行器能达到的最大高度h；
（3）为了使飞行器不致坠落到地面，求飞行器从开始下落到恢复升力的最长时间t3 。

（2010年江苏3）如图所示，置于水平地面的三脚架上固定着一质量为m的照相机.三脚架的三根累质支架等长，及竖直方向均成30°角，则每根支架中承受的压力大小为( )
（A） （B） （C） （D）
（11高考）如图所示，石拱桥的正中央有一质量为m的对称楔形石块，侧面及竖直方向的夹角为α,重力加速度为g，若接触面间的摩擦力忽略不计，则石块侧面所受弹力的大小为
A．　　　 B．　
C．　　 D．

（11高考）如图所示，倾角为α的等腰三角形斜面固定在水平面上，一足够长的轻质绸带跨过斜面的顶端铺放在斜面的两侧，绸带及斜面间无摩擦。现将质量分别为M、m（M>m）的小物块同时轻放在斜面两侧的绸带上。两物块及绸带间的动摩擦因数相等，且最大静摩擦力及滑动摩擦力大小相等。在α角取不同值的情况下，下列说法正确的有
A．两物块所受摩擦力的大小总是相等
B．两物块不可能同时相对绸带静止
C．M不可能相对绸带发生滑动
D． m不可能相对斜面向上滑动
（12高考）将一只皮球竖直向上抛出,皮球运动时受到空气阻力的大小及速度的大小成正比. 下列描绘皮球在上升过程中加速度大小a 及时间t 关系的图象,可能正确的是

（12高考）如图所示,一夹子夹住木块,在力F 作用下向上提升. 夹子和木块的质量分别为m、M,夹子及木块两侧间的最大静摩擦力均为f. 若木块不滑动,力F 的最大值是
(A) 2f(m+M) M (B) 2f(m+M) m
(C) 2f(m+M) M -(m+M)g (D) 2f(m+M) m +(m+M)g

（13高考）水平面上,一白球及一静止的灰球碰撞,两球质量相等. 碰撞过程的频闪照片如图所示,据此可推断,碰撞过程中系统损失的动能约占碰撞前动能的
(A)30%
(B)50%
(C)70%
(D)90%

（14高考）一汽车从静止开始做匀加速直线运动, 然后刹车做匀减速直线运动,直到停止. 下列速度 v 和位移 x 的关系图像中,能描述该过程的是

（14高考）如图所示,A、B 两物块的质量分别为 2 m 和 m, 静止叠放在水平地面上. A、B 间的动摩擦因数为μ,B 及地面间的动摩擦因数为μ. 最大静摩擦力等于滑动摩擦力,重力加速度为 g. 现对 A 施加一水平拉力 F,则
( A) 当 F < 2 μmg 时,A、B 都相对地面静止
( B) 当 F = μmg 时, A 的加速度为μg
( C) 当 F > 3 μmg 时,A 相对 B 滑动
( D) 无论 F 为何值,B 的加速度不会超过μg

（15高考）如图所示,某“闯关游戏”的笔直通道上每隔8 m 设有一个关卡,各关卡同步放行和关闭,放行和关闭的时间分别为5 s 和2 s. 关卡刚放行时,一同学立即在关卡1 处以加速度2 m/ s2由静止加速到2 m/ s,然后匀速向前,则最先挡住他前进的关卡是
(A)关卡2 (B)关卡3 (C)关卡4 (D)关卡5

（15高考）一人乘电梯上楼,在竖直上升过程中加速度a 随时间t 变化的图线如图所示,以竖直向上为a 的正方向,则人对地板的压力
(A)t =2 s 时最大
(B)t =2 s 时最小
(C)t =8. 5 s 时最大
(D)t =8. 5 s 时最小

（16高考）小球从一定高度处由静止下落，及地面碰撞后回到原高度再次下落，重复上述运动，取小球的落地点为原点建立坐标系，竖直向上为正方向，下列速度和位置x的关系图象中，能描述该过程的是

（11高考）如图所示，长为L、内壁光滑的直管及水平地面成30°角固定放置。将一质量为m的小球固定在管底，用一轻质光滑细线将小球及质量为M=km的小物块相连，小物块悬挂于管口。现将小球释放，一段时间后，小物块落地静止不动，小球继续向上运动，通过管口的转向装置后做平抛运动，小球在转向过程中速率不变。（重力加速度为g）
（1）求小物块下落过程中的加速度大小；
（2）求小球从管口抛出时的速度大小；
（3）试证明小球平抛运动的水平位移总小于
（16高考）一轻质弹簧原长为8cm，在4N的拉力作用下伸长了2cm，弹簧未超出弹性限度。则该弹簧的劲度系数为
A．40 m/N B．40 N/m C．200 m/N D．200 N/m

（16高考）如图所示，一只猫在桌边猛地将桌布从鱼缸下拉出，鱼缸最终没有滑出桌面。若鱼缸、桌布、桌面两两之间的动摩擦因数均相等，则在上述过程中
A．桌布对鱼缸摩擦力的方向向左
B．鱼缸在桌布上的滑动时间和在桌面上的相等
C．若猫增大拉力，鱼缸受到的摩擦力将增大
D．若猫减小拉力，鱼缸有可能滑出桌面

（17高考）如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上，物块质量为M，到小环的距离为L，其两侧面及夹子间的最大静摩擦力均为F.小环和物块以速度v向右匀速运动，小环碰到杆上的钉子P后立刻停止，物块向上摆动.整个过程中，物块在夹子中没有滑动.小环和夹子的质量均不计，重力加速度为g.下列说法正确的是
（A）物块向右匀速运动时，绳中的张力等于2F
（B）小环碰到钉子P时，绳中的张力大于2F
（C）物块上升的最大高度为
（D）速度v不能超过

（12高考）某缓冲装置的理想模型如图所示,劲度系数足够大的轻质弹簧及轻杆相连,轻杆可在固定的槽内移动,及槽间的滑动摩擦力恒为f. 轻杆向右移动不超过l 时,装置可安全工作. 一质量为m 的小车若以速度v0 撞击弹簧,将导致轻杆向右移动l4轻杆及槽间的最大静摩擦力等于滑动摩擦力,且不计小车及地面的摩擦.
(1) 若弹簧的劲度系数为k,求轻杆开始移动时,弹簧的压缩量x;
(2)求为使装置安全工作,允许该小车撞击的最大速度vm;
(3)讨论在装置安全工作时,该小车弹回速度v’和撞击速度v 的关系.

（13高考）如图所示,将小砝码置于桌面上的薄纸板上,用水平向右的拉力将纸板迅速抽出, 砝码的移动很小,几乎观察不到,这就是大家熟悉的惯性演示实验. 若砝码和纸板的质量分别为m1 和m2,各接触面间的动摩擦因数均为. 重力加速度为g.
（1） 当纸板相对砝码运动时，求纸板所受摩擦力大小；
（2） 要使纸板相对砝码运动，求所需拉力的大小；
(3)本实验中,=0.5kg, =0.1kg,,砝码及纸板左端的距离d =0.1 m,取g =10 . 若砝码移动的距离超过l=0.002 m,人眼就能感知.为确保实验成功,纸板所需的拉力至少多大?

二． 必修2

（08高考）火星的质量和半径分别约为地球的和，地球表面的重力加速度为g，则火星表面的重力加速度约为
A．0.2g B．0.4g
C．2.5g D．5g
（09高考）英国《新科学家（New Scientist）》杂志评选出了2008年度世界8项科学之最，在XTEJ1650-500双星系统中发现的最小黑洞位列其中，若某黑洞的半径约45km，质量和半径的关系满足（其中为光速，为引力常量），则该黑洞表面重力加速度的数量级为
A． B．
C． D．
（2010年江苏6）2009年5月，航天飞机在完成对哈勃空间望远镜的维修任务后，在A点从圆形轨道Ⅰ进入椭圆道Ⅱ，B为轨道Ⅱ上的一点，如图所示.关于航天飞机的运动，下列说法中正确的有( )
（A）在轨道Ⅱ上经过A的速度小于经过B的速度
（B）在轨道Ⅱ上经过A的动能小于在轨道Ⅰ上经过B的动能
（C）在轨道Ⅱ上运动的周期小于在轨道Ⅰ上运动的周期
（D）在轨道Ⅱ上经过A的加速度小于在轨道Ⅰ上经过A的加速度
（2011年江苏）一行星绕恒星作圆周运动。由天文观测可得，其运动周期为T，速度为v，引力常量为G，则
A．恒星的质量为 B．行星的质量为
C．行星运动的轨道半径为 D．行星运动的加速度为
（2011年江苏）2011 年8 月,“嫦娥二号冶成功进入了环绕“日地拉格朗日点冶的轨道,我国成为世界上第三个造访该点的国家. 如图所示,该拉格朗日点位于太阳和地球连线的延长线上,一飞行器处于该点,在几乎不消耗燃料的情况下及地球同步绕太阳做圆周运动,则此飞行器的
(A) 线速度大于地球的线速度
(B) 向心加速度大于地球的向心加速度
(C) 向心力仅由太阳的引力提供
(D) 向心力仅由地球的引力提供
（2013年江苏）. 火星和木星沿各自的椭圆轨道绕太阳运行,根据开普勒行星运动定律可知：
(A)太阳位于木星运行轨道的中心
(B)火星和木星绕太阳运行速度的大小始终相等
(C)火星及木星公转周期之比的平方等于它们轨道半长轴之比的立方
(D)相同时间内,火星及太阳连线扫过的面积等于木星及太阳连线扫过的面积

（2014年江苏）已知地球的质量约为火星质量的 10 倍,地球的半径约为火星半径的 2 倍,则航天器在火星表面附近绕火星做匀速圆周运动的速率约为
( A)3 . 5 km / s ( B)5 . 0 km / s ( C)17 . 7 km / s ( D)35 . 2 km / s

（2015年江苏）过去几千年来,人类对行星的认识及研究仅限于太阳系内，行星“51 peg b”的发现拉开了研究太阳系外行星的序幕。“51 peg b”绕其中心恒星做匀速圆周运动，周期约为4 天,轨道半径约为地球绕太阳运动半径的1/20。该中心恒星及太阳的质量之比约为
（A）1/10 （B）1 （C）5 （D）10

（2016年江苏）如图所示，两质量相等的卫星A、B绕地球做匀速圆周运动，用R、T、Ek、S分别表示卫星的轨道半径、周期、动能、及地心连线在单位时间内扫过的面积。下列关系式正确的有
A．TA>TB B．EkA>EkB C．SA=SB D．

（2017年江苏）“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空，及“天宫二号”空间实验室对接前，“天舟一号”在距离地面约380 km的圆轨道上飞行，则其（ ）
（A）角速度小于地球自转角速度
（B）线速度小于第一宇宙速度
（C）周期小于地球自转周期
（D）向心加速度小于地面的重力加速度

（2013年江苏）如图所示,“旋转秋千”中的两个座椅A、B 质量相等,通过相同长度的缆绳悬挂在旋转圆盘上. 不考虑空气阻力的影响,当旋转圆盘绕竖直的中心轴匀速转动时,下列说法正确的是
(A)A 的速度比B 的大
(B)A 及B 的向心加速度大小相等
(C)悬挂A、B 的缆绳及竖直方向的夹角相等
(D)悬挂A 的缆绳所受的拉力比悬挂B 的小

（2010年江苏1）如图所示，一块橡皮用细线悬挂于O点，用铅笔靠着线的左侧水平向右匀速移动，运动中始终保持悬线竖直，则橡皮运动的速度( )
（A）大小和方向均不变
（B）大小不变，方向改变
（C）大小改变，方向不变
（D）大小和方向均改变

（2013年江苏）如图所示,从地面上同一位置抛出两小球A、B,分别落在地面上的M、N 点,两球运动的最大高度相同. 空气阻力不计,则
(A)B 的加速度比A 的大
(B)B 的飞行时间比A 的长
(C)B 在最高点的速度比A 在最高点的大
(D)B 在落地时的速度比A 在落地时的大
（2014年江苏）为了验证平抛运动的小球在竖直方向上做自由落体运动,用如图所示的装置进行实验. 小锤打击弹性金属片,A 球水平抛出,同时 B 球被松开,自由下落. 关于该实验,下列说法中正确的有
( A) 两球的质量应相等
( B) 两球应同时落地
( C) 应改变装置的高度,多次实验
( D) 实验也能说明 A 球在水平方向上做匀速直线运动

（2016年江苏）有A、B两小球，B的质量为A的两倍。现将它们以相同速率沿同一方向跑出，不计空气阻力。图中①为A的运动轨迹，则B的运动轨迹是
A．① B．② C．③ D．④

（2017年江苏）如图所示，A、B两小球从相同高度同时水平抛出，经过时间t在空中相遇，若两球的抛出速度都变为原来的2倍，则两球从抛出到相遇经过的时间为
（A） （B） （C） （D）

（08高考）如图所示，粗糙的斜面及光滑的水平面相连接，滑块沿水平面以速度运动．设滑块运动到A点的时刻为t=0，距A点的水平距离为x，水平速度为．由于不同，从A点到B点的几种可能的运动图象如下列选项所示，其中表示摩擦力做功最大的是

（08高考）如图所示，两光滑斜面的倾角分别为30°和45°，质量分别为2ｍ和ｍ的两个滑块用不可伸长的轻绳通过滑轮连接(不计滑轮的质量和摩擦)，分别置于两个斜面上并由静止释放；若交换两滑块位置，再由静止释放．则在上述两种情形中正确的有
Ａ.质量为2ｍ的滑块受到重力、绳的张力、沿斜面的下滑力和斜面的支持力的作用
B.质量为ｍ的滑块均沿斜面向上运动
C.绳对质量为ｍ滑块的拉力均大于该滑块对绳的拉力
D.系统在运动中机械能均守恒

（08高考）如图所示．一根不可伸长的轻绳两端各系一个小球a和b，跨在两根固定在同一高度的光滑水平细杆上，质量为3m的a球置于地面上，质量为m的b球从水平位置静止释放．当a球对地面压力刚好为零时，b球摆过的角度为.下列结论正确的是
A. ＝90°
B. ＝45°
C.b球摆动到最低点的过程中，重力对小球做功的功率先增大后减小
D.b球摆动到最低点的过程中，重力对小球做功的功率一直增大

（09高考）如图所示，两质量相等的物块A、B通过一轻质弹簧连接，B足够长、放置在水平面上，所有接触面均光滑。弹簧开始时处于原长，运动过程中始终处在弹性限度内。在物块A上施加一个水平恒力，A、B从静止开始运动到第一次速度相等的过程中，下列说法中正确的有
A．当A、B加速度相等时，系统的机械能最大
B．当A、B加速度相等时，A、B的速度差最大
C．当A、B的速度相等时，A的速度达到最大
D．当A、B的速度相等时，弹簧的弹性势能最大
（2010年江苏8）如图所示，平直木板AB倾斜放置，板上的P点距A端较近小物块及木板间的动摩擦因数由A到B逐渐减小.先让物块从A由静止开始滑到B.然后，将A着地,抬高B，使木板的倾角及前一过程相同，再让物块从B由静止开始滑到A.上述两过程相比较，下列说法中一定正确的有( )
（A）物块经过P点的动能，前一过程较小
（B）物块从顶端滑到P点的过程中因摩擦产生的热量，前一过程较少
（C）物块滑到底端的速度，前一过程较大
（D）物块从顶端滑到底端的时间，前一过程较长
（2011年江苏）如图所示，甲、乙两同学从河中O点出发，分别沿直线游到A点和B点后，立即沿原路线返回到O点，OA、OB分别及水流方向平行和垂直，且OA＝OB。若水流速度不变，两人在靜水中游速相等，则他们所用时间t甲、t乙的大小关系为
A．t甲＜t乙
B．t甲＝t乙
C．t甲＞t乙
D．无法确定
（11高考）如图所示，演员正在进行杂技表演。由图可估算出他将一只鸡蛋抛出的过程中对鸡蛋所做的功最接近于
A．0.3J B．3J
C．30J D．300J
（12年高考）如图所示,细线的一端固定于O 点,另一端系一小球. 在水平拉力作用下,小球以恒定速率在竖直平面内由A 点运动到B 点. 在此过程中拉力的瞬时功率变化情况是
(A) 逐渐增大 (B) 逐渐减小
(C) 先增大,后减小 (D) 先减小,后增大

（12年高考）如图所示,相距l 的两小球A、B 位于同一高度h(l,h 均为定值). 将A 向B 水平抛出的同时, B 自由下落. A、B 及地面碰撞前后,水平分速度不变,竖直分速度大小不变、方向相反. 不计空气阻力及小球及地面碰撞的时间,则
(A) A、B 在第一次落地前能否相碰,取决于A 的初速度
(B) A、B 在第一次落地前若不碰,此后就不会相碰
(C) A、B 不可能运动到最高处相碰
(D) A、B 一定能相碰

（13年高考）如图所示,水平桌面上的轻质弹簧一端固定,另一端及小物块相连. 弹簧处于自然长度时物块位于O点(图中未标出). 物块的质量为m,AB =a,物块及桌面间的动摩擦因数为. 现用水平向右的力将物块从O 点拉至A 点,拉力做的功为W. 撤去拉力后物块由静止向左运动, 经O点到达B点时速度为零. 重力加速度为g. 则上述过程中
(A)物块在A点时,弹簧的弹性势能等于
(B)物块在B点时,弹簧的弹性势能小于
(C)经O点时,物块的动能小于
(D)物块动能最大时弹簧的弹性势能小于物块在B点时弹簧的弹性势能

（15年高考）如图所示,轻质弹簧一端固定,另一端及一质量为m、套在粗糙竖直固定杆A 处的圆环相连,弹簧水平且处于原长. 圆环从A 处由静止开始下滑,经过B 处的速度最大,到达C 处的速度为零,AC =h. 圆环在C 处获得一竖直向上的速度v,恰好能回到A. 弹簧始终在弹性限度内,重力加速度为g. 则圆环
(A)下滑过程中,加速度一直减小
(B)下滑过程中,克服摩擦力做的功为mv2
(C)在C 处,弹簧的弹性势能为mv2-mgh
（17年高考）一小物块沿斜面向上滑动，然后滑回到原处.物块初动能为，及斜面间的动摩擦因数不变，则该过程中，物块的动能及位移关系的图线是（ ）

（17年高考）如图所示，三个小球A、B、C的质量均为m，A及B、C间通过铰链用轻杆连接，杆长为L，B、C置于水平地面上，用一轻质弹簧连接，弹簧处于原长.现A由静止释放下降到最低点，两轻杆间夹角α由60°变为120°，A、B、C在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为g.则此下降过程中
（A）A的动能达到最大前，B受到地面的支持力小于mg
（B）A的动能最大时，B受到地面的支持力等于mg
（C）弹簧的弹性势能最大时，A的加速度方向竖直向下
（D）弹簧的弹性势能最大值为 mgL

（08高考）抛体运动在各类体育运动项目中很常见，如乒乓球运动．现讨论乒乓球发球问题，设球台长2L、网高h，乒乓球反弹前后水平分速度不变，竖直分速度大小不变、方向相反，且不考虑乒乓球的旋转和空气阻力．(设重力加速度为g)
(1)若球在球台边缘O点正上方高度为h1处以速度，水平发出，落在球台的P1点(如图
实线所示)，求P1点距O点的距离x1。．
(2)若球在O点正上方以速度水平发出，恰好在最高点时越过球网落在球台的P2(如图虚线所示)，求的大小．
(3)若球在O正上方水平发出后，球经反弹恰好越过球网且刚好落在对方球台边缘P3，求发球点距O点的高度h3．

（2010年江苏14）在游乐节目中，选手需借助悬挂在高处的绳飞越到水面的浮台上，小明和小阳观看后对此进行了讨论.如图所示，他们将选手简化为质量m=60 kg的质点，选手抓住绳由静止开始摆动，此时绳及竖直方向夹角＝53°，绳的悬挂点O距水面的高度为H＝3 m.不考虑空气阻力和绳的质量，浮台露出水面的高度不计，水足够深.取重力加速度
（1）求选手摆到最低点时对绳拉力的大小F；
（2）若绳长l=2 m，选手摆到最高点时松手落入水中.设水对选手的平均浮力f1=800N,平均阻力f2=700N，求选手落入水中的深度d；
（3）若选手摆到最低点时松手，小明认为绳越长，在浮台上的落点距岸边越远；小阳却认为绳越短，落点距岸边越远.请通过推算说你的观点.

（2014年江苏15）如图所示,生产车间有两个相互垂直且等高的水平传送带甲和乙,甲的速度为 v0.小工件离开甲前及甲的速度相同,并平稳地传到乙上,工件及乙之间的动摩擦因数为 μ. 乙的宽度足够大,重力加速度为 g.
(1 ) 若乙的速度为 v0,求工件在乙上侧向( 垂直于乙的运动方向) 滑过的距离 s;
(2 ) 若乙的速度为 2 v0,求工件在乙上刚停止侧向滑动时的速度大小 v;
(3 ) 保持乙的速度 2 v0 不变,当工件在乙上刚停止滑动时,下一只工件恰好传到乙上,如此反复. 若每个工件的质量均为 m,除工件及传送带之间摩擦外,其他能量损耗均不计,求驱动乙的电动机的平均输出功率 .

（2015年江苏15）一转动装置如图所示,四根轻杆OA、OC、AB 和CB 及两小球及一小环通过铰链连接,轻杆长均为l,球和环的质量均为m,O 端固定在竖直的轻质转轴上. 套在转轴上的轻质弹簧连接在O及小环之间,原长为L. 装置静止时,弹簧长为L. 转动该装置并缓慢增大转速,小环缓慢上升.弹簧始终在弹性限度内,忽略一切摩擦和空气阻力,重力加速度为g.
求:
(1)弹簧的劲度系数k;
(2)AB杆中弹力为零时,装置转动的角速度ω0;
(3)弹簧长度从L 缓慢缩短为L的过程中,外界对转动装置所做的功W.

（2016年江苏15）如图所示，倾角为α的斜面A被固定在水平面上，细线的一端固定于墙面，另一端跨过斜面顶端的小滑轮及物块B相连，B静止在斜面上.滑轮左侧的细线水平，右侧的细线及斜面平行.A、B的质量均为m.撤去固定A的装置后，A、B均做直线运动.不计一切摩擦，重力加速度为g.求：
（1）A固定不动时，A对B支持力的大小N；
（2）A滑动的位移为x时，B的位移大小s；
（3）A滑动的位移为x时的速度大小vx.

（2017年江苏15）如图所示，两个半圆柱A、B紧靠着静置于水平地面上，其上有一光滑圆柱C，三者半径均为R.C的质量为m，A、B的质量都为，及地面的动摩擦因数均为μ.现用水平向右的力拉A，使A缓慢移动，直至C恰好降到地面.整个过程中B保持静止.设最大静摩擦力等于滑动摩擦力，重力加速度为g.求：
（1）未拉A时，C受到B作用力的大小F；
（2）动摩擦因数的最小值μmin；
（3）A移动的整个过程中，拉力做的功W.

三． 选修3-1
电场
（08高考）如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为、、，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有
A. ＞＞　　　 B. EC＞EB＞EA
C.　 UAB＜UBC　　　　　　　　 D.　 UAB＝UBC

（09高考）两个分别带有电荷量和+的相同金属小球（均可视为点电荷），固定在相距为的两处，它们间库仑力的大小为。两小球相互接触后将其固定距离变为，则两球间库仑力的大小为
A． B． C． D．

（09高考）空间某一静电场的电势在轴上分布如图所示，轴上两点B、C点电场强度在方向上的分量分别是、，下列说法中正确的有
A．的大小大于的大小
B．的方向沿轴正方向
C．电荷在点受到的电场力在方向上的分量最大
D．负电荷沿轴从移到的过程中，电场力先做正功，后做负功
（2010年江苏5）空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示.下列说法中正确的是( )

（A）O点的电势最低
（B）x2点的电势最高
（C）x1和－x1两点的电势相等
（D）x1和x3两点的电势相等
（2011年江苏）一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力。下列说法正确的有
A．粒子带负电荷
B．粒子的加速度先不变，后变小
C．粒子的速度不断增大
D．粒子的电势能先减小，后增大

（2012年江苏）真空中,A、B 两点及点电荷Q 的距离分别为r 和3r,则A、B 两点的电场强度大小之比为
(A) 3 :1 (B) 1 :3 (C) 9 :1 (D) 1 :9

（2012年江苏）下列选项中的各圆环大小相同,所带电荷量已在图中标出,且电荷均匀分布,各圆环间彼此绝缘. 坐标原点o处电场强度最大的是

A B C D

（2013年江苏）将一电荷量为+Q 的小球放在不带电的金属球附近,所形成的电场线分布如图所示,金属球表面的电势处处相等. a、b 为电场中的两点,则
(A)a 点的电场强度比b 点的大
(B)a 点的电势比b 点的高
(C)检验电荷-q 在a 点的电势能比在b 点的大
(D)将检验电荷-q 从a 点移到b 点的过程中,电场力做负功

（2014年江苏）如图所示,一圆环上均匀分布着正电荷, x 轴垂直于环面且过圆心 O. 下列关于 x 轴上的电场强度和电势的说法中正确的是
( A) O 点的电场强度为零,电势最低
( B) O 点的电场强度为零,电势最高
( C) 从 O 点沿 x 轴正方向,电场强度减小,电势升高
( D) 从 O 点沿 x 轴正方向,电场强度增大,电势降低

（2015年江苏）静电现象在自然界中普遍存在,我国早在西汉末年已有对静电现象的记载 ,《春秋纬·考异邮》中有“玳瑁吸衤若“之说,但下列不属于静电现象的是
(A)梳过头发的塑料梳子吸起纸屑
(B)带电小球移至不带电金属球附近,两者相互吸引
(C)小线圈接近通电线圈过程中,小线圈中产生电流
(D)从干燥的地毯上走过,手碰到金属把手时有被电击的感觉

（2015年江苏）一带正电的小球向右水平抛入范围足够大的匀强电场,电场方向水平向左. 不计空气阻力,则小球
(A)做直线运动
(B)做曲线运动
(C)速率先减小后增大
(D)速率先增大后减小

（2015年江苏）两个相同的负电荷和一个正电荷附近的电场线分布如图所示. c 是两负电荷连线的中点,d 点在正电荷的正上方,c、d 到正电荷的距离相等,则
(A)a 点的电场强度比b 点的大
(B)a 点的电势比b 点的高
(C)c 点的电场强度比d 点的大
(D)c 点的电势比d 点的低
（2016年江苏）一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示。容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是
A．A点的电场强度比B点的大
B．小球表面的电势比容器内表面的低
C．B点的电场强度方向及该处内表面垂直
D．将检验电荷从A点沿不同路径到B点，电场力所做的功不同

（2017年江苏）如图所示，三块平行放置的带电金属薄板、、中央各有一小孔，小孔分别位于、、点.由点静止释放的电子恰好能运动到点.现将板向右平移到点，则由点静止释放的电子
(A)运动到点返回
(B)运动到和点之间返回
(C)运动到点返回
(D)穿过点

（2017年江苏）在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示。下列说法正确有（ ）
（A）q1和q2带有异种电荷
（B）x1处的电场强度为零
（C）负电荷从x1移到x2，电势能减小
（D）负电荷从x1移到x2，受到的电场力增大

恒定电流
（08高考）2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效
应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。错误的是
A.热敏电阻可应用于温度测控装置中
B.光敏电阻是一种光电传感器
C.电阻丝可应用于电热设备中
D.电阻在电路中主要起到通过直流、阻碍交流的作用

（08高考）在如图所示的逻辑电路中，当A端输入电信号”1”、B端输入电信号”0”时，则在C和D端输出的电信号分别为
A.1和0
B.0和1
C.1和l
D.0和0

（09高考）在如图所师的闪光灯电路中，电源的电动势为，电容器的电容为。当闪光灯两端电压达到击穿电压时，闪光灯才有电流通过并发光，正常工作时，
闪光灯周期性短暂闪光，则可以判定
A．电源的电动势一定小于击穿电压
B．电容器所带的最大电荷量一定为
C．闪光灯闪光时，电容器所带的电荷量一定增大
D．在一个闪光周期内，通过电阻的电荷量及通过闪光灯的电荷量一定相等
（11高考）如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计。匀强磁
场及导轨平面垂直。阻值为R的导体棒垂直于导轨静止放置，且及
导轨接触。t=0时，将开关S由1掷到2。q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。下列图象正确的是

（12高考）一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变,在两极板间插入 一电介质,其电容C 和两极板间的电势差U 的变化情况是
(A) C 和U 均增大 (B) C 增大,U 减小 (C) C 减小,U 增大 (D) C 和U 均减小

（13高考）在输液时,药液有时会从针口流出体外,为了及(时C)发摇现,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻发生变化,导致S 两端电压U 增大, 装置发出警报,此时
(A) 变大,且R 越大,U 增大越明显
(B) 变大,且R 越小,U 增大越明显
(C) 变小,且R 越大,U 增大越明显
(D) 变小,且R 越小,U 增大越明显

（14高考）如图所示,导电物质为电子的霍尔元件位于两串联线圈之间,线圈中电流为 I,线圈间产生匀强磁场,磁感应强度大小 B 及 I 成正比,方向垂直于霍尔元件的两侧面,此时通过霍尔元件的电流为 IH,及其前后表面相连的电压表测出的霍尔电压 UH 满足:,式中 k 为霍尔系数,d 为霍尔元件两侧面间的距离. 电阻 R 远大于 RL,霍尔元件的电阻可以忽略,则
( A) 霍尔元件前表面的电势低于后表面
( B) 若电源的正负极对调,电压表将反偏
( C) IH 及 I 成正比
( D) 电压表的示数及 RL 消耗的电功率成正比

（16高考）如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出。闭合开关S，下列说法正确的有
A．路端电压为10 V
B．电源的总功率为10 W
C．a、b间电压的大小为5 V
D．a、b间用导线连接后，电路的总电流为1 A

（17高考）如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好及a线圈重合，则穿过a、b两线圈的磁通量之比为

（A）1:1 （B）1:2 （C）1:4 （D）4:1

（17高考）某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则（ ）
（A）电感L1的作用是通高频
（B）电容G2的作用是通高频
（C）扬声器甲用于输出高频成分
（D）扬声器乙用于输出高频成分

（2010年江苏15）制备纳米薄膜装置的工作电极可简化为真空中间距为d的两平行极板，如图甲所示.加在极板A、B间的电压UAB作周期性变化，其正向电压为U0，反向电压为－kU0（k＞1），电压变化的周期为2r，如图乙所示.在t＝0时，极板B附近的一个电子，质量为m，电荷量为e，受电场作用由静止开始运动.若整个运动过程中，电子未碰到极板A，且不考虑重力作用.

（1）若k＝，电子在0～2t时间内不能到达极板A，求d应满足的条件;
（2）若电子在0～200t时间内未碰到极板B、求此运动过程中电子速度v随时间t变化的关系;
（3）若电子在第N个周期内的位移为零，求k的值.

（2011年江苏9）美国科学家Willard S．Boyle及George E．Snith 因电荷耦合器件（CCD）的重要发明荣获2009年度诺贝尔物理学奖。CCD是将光学量转变成电学量的传感器。下列器件可作为传感器的有
A．发光二极管 B．热敏电阻 C．霍尔元件 D．干电池

（2011年江苏9）如图所示，固定的水平长直导线中通有电流I，矩形线框及导线在同一竖直平面内，且一边及导线平行。线框由静止释放，在下落过程中
A．穿过线框的磁通量保持不变
B．线框中感应电流方向保持不变
C．线框所受安培力的合力为零
D．线框的机械能不断增大
（2015年江苏9）如图所示,用天平测量匀强磁场的磁感应强度. 下列各选项所示的载流线圈匝数相同,边长MN 相等,将它们分别挂在天平的右臂下方. 线圈中通有大小相同的电流,天平处于平衡状态. 若磁场发生微小变化,天平最容易失去平衡的是
（A） （B） （C） （D）

带点例子在磁场中的运动
（2010年江苏9）如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO
