输变电工程照明方案-----(正式)

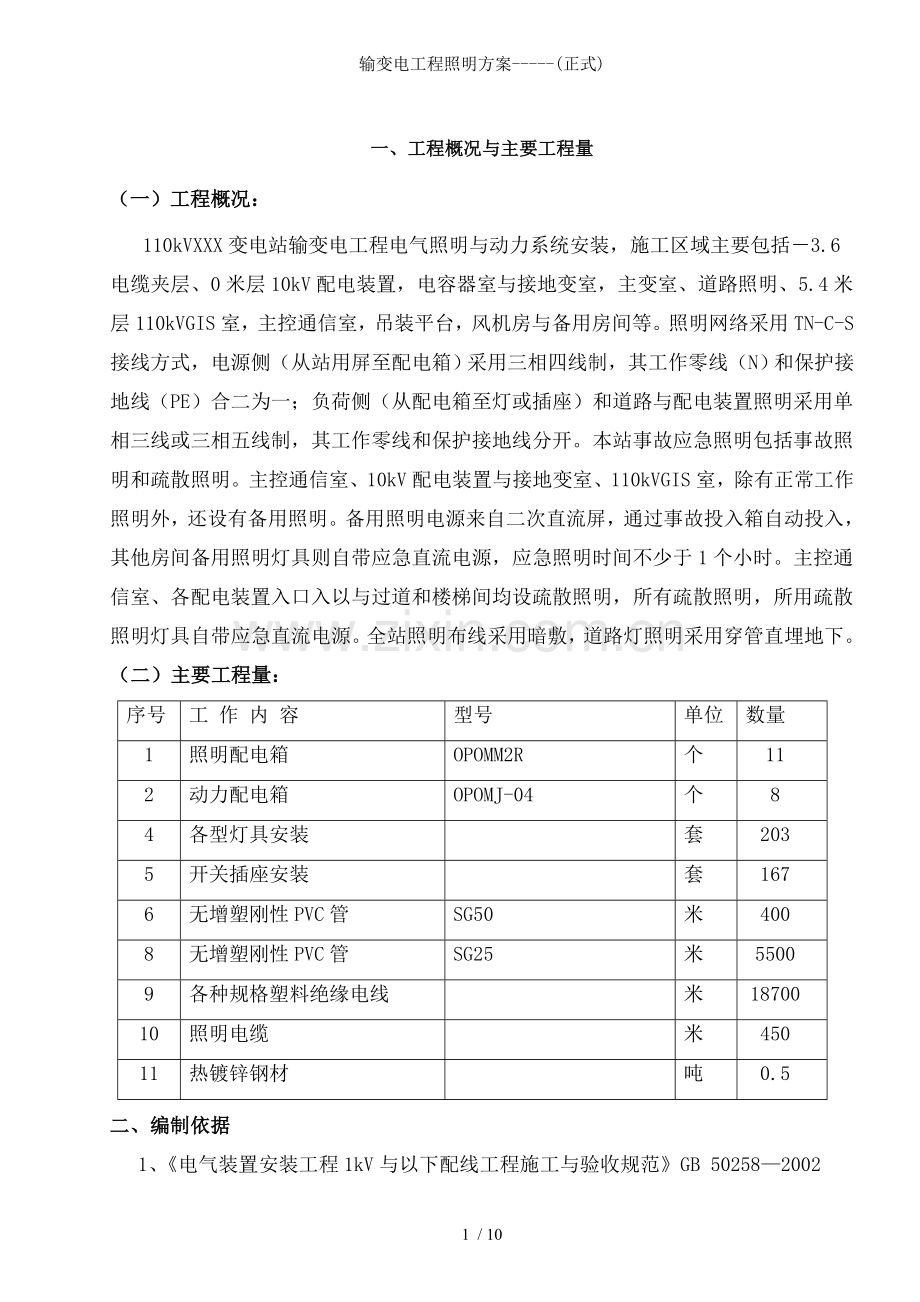

一、工程概况与主要工程量
（一）工程概况：
110kVXXX变电站输变电工程电气照明与动力系统安装，施工区域主要包括－3.6电缆夹层、0米层10kV配电装置，电容器室与接地变室，主变室、道路照明、5.4米层110kVGIS室，主控通信室，吊装平台，风机房与备用房间等。照明网络采用TN-C-S接线方式，电源侧（从站用屏至配电箱）采用三相四线制，其工作零线（N）和保护接地线（PE）合二为一；负荷侧（从配电箱至灯或插座）和道路与配电装置照明采用单相三线或三相五线制，其工作零线和保护接地线分开。本站事故应急照明包括事故照明和疏散照明。主控通信室、10kV配电装置与接地变室、110kVGIS室，除有正常工作照明外，还设有备用照明。备用照明电源来自二次直流屏，通过事故投入箱自动投入，其他房间备用照明灯具则自带应急直流电源，应急照明时间不少于1个小时。主控通信室、各配电装置入口入以与过道和楼梯间均设疏散照明，所有疏散照明，所用疏散照明灯具自带应急直流电源。全站照明布线采用暗敷，道路灯照明采用穿管直埋地下。
（二）主要工程量：
序号
工 作 内 容
型号
单位
数量
1
照明配电箱
OPOMM2R
个
11
2
动力配电箱
OPOMJ-04
个
8
4
各型灯具安装

套
203
5
开关插座安装

套
167
6
无增塑刚性PVC管
SG50
米
400
8
无增塑刚性PVC管
SG25
米
5500
9
各种规格塑料绝缘电线

米
18700
10
照明电缆

米
450
11
热镀锌钢材

吨
0.5
二、编制依据
1、《电气装置安装工程1kV与以下配线工程施工与验收规范》GB 50258—2002

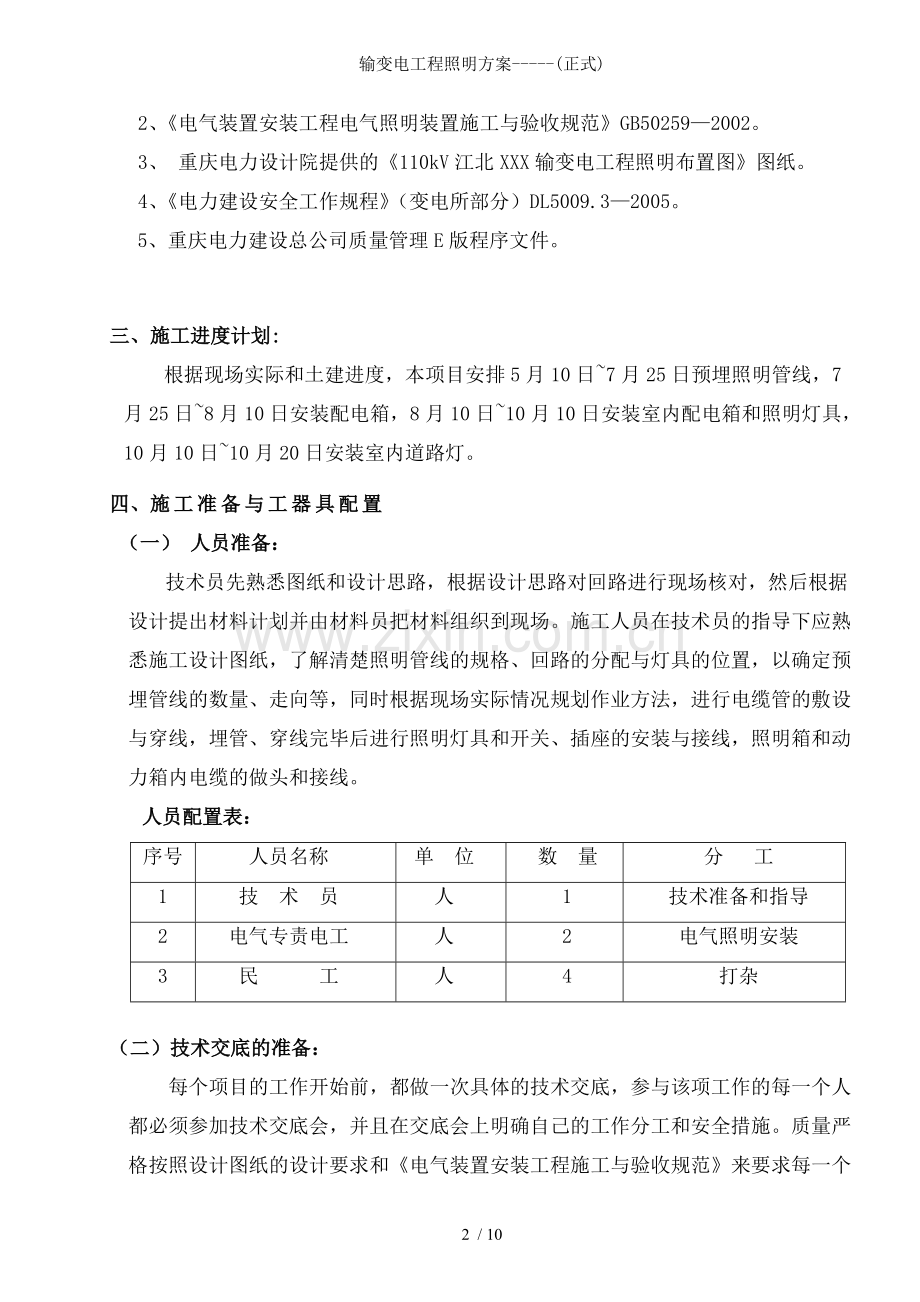

2、《电气装置安装工程电气照明装置施工与验收规范》GB50259—2002。
3、 重庆电力设计院提供的《110kV江北XXX输变电工程照明布置图》图纸。
4、《电力建设安全工作规程》（变电所部分）DL5009.3—2005。
5、重庆电力建设总公司质量管理E版程序文件。

三、施工进度计划:
根据现场实际和土建进度，本项目安排5月10日~7月25日预埋照明管线，7月25日~8月10日安装配电箱，8月10日~10月10日安装室内配电箱和照明灯具，10月10日~10月20日安装室内道路灯。
四、施工准备与工器具配置
（一） 人员准备：
技术员先熟悉图纸和设计思路，根据设计思路对回路进行现场核对，然后根据设计提出材料计划并由材料员把材料组织到现场。施工人员在技术员的指导下应熟悉施工设计图纸，了解清楚照明管线的规格、回路的分配与灯具的位置，以确定预埋管线的数量、走向等，同时根据现场实际情况规划作业方法，进行电缆管的敷设与穿线，埋管、穿线完毕后进行照明灯具和开关、插座的安装与接线，照明箱和动力箱内电缆的做头和接线。
人员配置表：
序号
人员名称
单 位
数 量
分 工
1
技 术 员
人
1
技术准备和指导
2
电气专责电工
人
2
电气照明安装
3
民 工
人
4
打杂

（二）技术交底的准备：
每个项目的工作开始前，都做一次具体的技术交底，参与该项工作的每一个人都必须参加技术交底会，并且在交底会上明确自己的工作分工和安全措施。质量严格按照设计图纸的设计要求和《电气装置安装工程施工与验收规范》来要求每一个施工员的每一道工序，严把质量关。
（三）施工机具、工器具和材料的准备：
此次需要用到的施工机具有如下表格，施工机具都应在公司调试好之后再带到现场，应能保证每一台施工工器具都能在工作中正常地使用，所有需要的材料均提出物资需用计划表交到公司材料科，所使用的材料均应有材质证书和合格证，主要的材料应报审批。设专人对工程中所需的材料进行管理，对施工工器具进行维护管理与发放、清理，做好工器具领用台帐记录。
主要施工机具
序号
器 具 名 称
型 号 规 格
单位
数量
1
切 割 机

台
1
2
电 焊 机

台
1
3
电 锤
BOSS
台
1
4
飞 机 钻

台
1
5
手 枪 钻

台
2
6
人 字 梯
4m
架
2
7
伸 缩 梯
4m
架
1
8
开 孔 器
Φ25, Φ50
套
1
9
摇 表
500V
台
1
10
万 用 表

块
1
11
液压压钳

套
1
12
榔 头
1.5P
把
4
13
电工工具

套
5
14
弯管弹簧
φ25
根
2

主要材料计划：
序号
工 作 内 容
规 格
单位
数量
1
电 焊 条
大西洋CHφ3.2
kg
5
2
红丹防锈漆

kg
2
3
铅 丝
#18
kg
10
4
金属膨胀螺栓
M6×60
套
500
6
铜接线端子

个
45
7
电工胶布

圈
20
8
自 粘 带
60mm
圈
10

五、主要施工作业步骤和方法
根据《电气装置安装工程施工与验收规范》的要求和设计图纸的要求，照明装置所选用的材料均应符合国家标准。
（一）施工作业步骤：
图纸资料
首先，勘查施工现场，根据设计图纸的要求，确定每一个插座、开关、每一盏灯具、配电箱的安装位置，与土建配合好，原则上按所敷设灯具、开关、插座到配电箱的最小距离敷设。管路敷设好后，按照设计要求电缆的规格型号来敷设电缆，注意电缆敷设时连接灯具、插座等的预留长度一定要留够。在土建墙壁抹灰完后，就可进行灯具的安装和接线，灯具、开关、插座的安装一定要满足工艺上的要求。安装好后的灯具应注意成品保护。用摇表或万用表检查回路是否正确，检查是否有漏接、断接、短接的现象，并做好相应的记录，将发现的问题处理完后进行带电试验，对不合格的灯具应尽快进行处理。
准 备
施工材料
施工流程图：
根据设计图确定灯具的位置

确定电缆管的走向

预埋电缆保护管

配电箱安装

预埋管穿线

灯具、开关、插座安装

电缆、电线做头及接线

带电试验

质量验收

（二）线缆保护管预埋：
1、室内线缆保护管沿墙、沿地、天棚暗敷，配电箱电源进线采用φ50无增塑刚性PVC管作保护管，照明回路采用φ25无增塑刚性PVC管作保护管，室内道路照明采用φ50无增塑刚性PVC管作保护管。
2、检查保护管不应有穿孔、裂缝、凹凸不平等缺陷，内壁应光滑，保证穿线的时候能顺利通过。
3、φ25无增塑刚性PVC管作保护管采用φ25的弹簧弯制，弯制不应有裂缝、折扁，切断口应平整，管口应光滑。
4、保护管暗配时，弯曲半径不应小于管外径的6倍；当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
5、当敷设线路经过道路时，应穿钢管保护，保护长度为道路两侧各延伸1米，其埋地敷设深度不得小于0.7米。
6、φ25无增塑刚性PVC管作保护管应采用专用接头连接，管口应平整、光滑；管与管、管与盒等器件应用插入法连接，插入深度应为管外径的1.1~1.8倍；连接处结合面应涂专用胶合剂，接口应牢固密封。
7、敷设半硬塑料管或波纹管宜减少弯曲，当直线段超过15m或直角弯超过2个时，应增设接线盒。
（三）保护管内穿线：
1、管内穿线宜在室内抹灰、粉刷与地面工程结束后进行；穿线前，应将电线保护管内的积水与杂物清除干净。
2、不同回路、不同电压等级和交流与直流的导线，不得穿在同一根管内，但同类照明的几个回路，可穿入同一根管内，但管内导线总线不应多于6根。
3、导线在管内不应有接头和扭结，接头应设在接线盒（箱）内；管内导线包括绝缘层在内的总面积不应大于管子内空截面积的40%。
4、导线在箱、盒内的连接采用压接法，铜芯导线也可以采用缠绕后搪锡的方法连接，
导线截面为2.5mm2的单股铜芯线可直接连接。
5、线路中颜色标记：交流三相线路，A相为黄色，B相为绿色，C相为红色，中线为蓝色，PE线为黄绿相间色。
（四） 照明配电箱安装：
1、照明配电箱应安装牢固，其垂直偏差不应大于3mm，配电箱底边距地高度宜为1.5m；暗装时，照明配电箱四周应无空隙，其面板四周边缘应紧贴墙面。
2、照明配电箱内应设零线和保护地线汇流排（PE），零线和保护地线在汇流排上连接，不应铰接，并应有编号。工作零母线对地绝缘，工作零线不许在箱内或负荷侧接地。对普利卡管配线的照明与插座的分支回路均设一专用保护接地线（接地线的截面积同相线的截面积一样大），接地线的一端与灯具，金属接线盒与开关、插座箱的外壳以与插座的接地极连接，另一端与配电箱的接地端子与配电箱的外壳相连，并通过接地线或已连成的电气通路的电缆保护管相连。
3、保护接地线应尽可能地与沿线的自然接地体相连接，以实现多点接地；不容许利用工作零线接地，保护接地线在进入建筑物以前应接地。
4、配电箱上应标明用电回路名称或用途，照明配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
（五）灯具安装接线：
1、灯具安装前，顶棚、墙面、地面等装饰工作应结束，地面清洁，土建模板、脚手架应拆除。
2、在砖石结构中安装时应采用预埋吊钩、膨胀螺栓或塑料塞、尼龙塞固定，严禁使用木楔。当吊灯具重量大于3kg时，应采用预埋吊钩或采用螺栓固定，每个灯具固定螺栓或螺钉不少于2个。
3、安装时应仔细检查灯具与其配件应齐全，并应无机械损伤，变形，油漆剥落和灯罩破裂等缺陷。
4、路灯、投光灯等大型灯具的底座应按设计采用地脚螺栓固定牢固，灯杆支架应安装垂直，照明方向应符合设计，投光灯枢轴应沿需要的光轴方向拧紧固定。
5、穿线时导线不应贴近灯具外壳，且在灯盒内应留有余量；吊杆拉起灯具时同组灯具应直线平行，其偏差不得大于3mm；荧光灯组合的开启式灯具排列应整齐，其金属或塑料的间隔片不应有扭曲变形等缺陷。
6、门厅吸顶灯如果装有白炽灯泡，灯泡不应紧贴灯罩；当灯泡与绝缘台距离小于5mm时，应采取隔热措施。
7、螺口灯头相线应接在中心触点端子上，零线应接在螺纹的端子上，灯头的绝缘外壳不应有破损和漏电。
（六）开关、插座安装接线：
1、开关距地面高度宜为1.5米，开关边缘距门框的距离宜为0.15~0.2米；暗装插座距地面高度不宜小于0.3米，特殊场所暗装的插座不应小于0.15米。壁式空调插座安装高度为中心距地2.2m。
2、相线应经开关控制，暗装的开关应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧靠墙面。
3、安装在同一建筑物，构筑物内的开关，宜采用同一系列的产品，开关安装的位置应便于操作，开关的通断位置应一致，且操作灵活，接触可靠。
4、在门厅灯潮湿场所，应采用密封良好的防水防溅开关、插座。
5、单相两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接。
6、单相三孔、三相四孔与三相五孔插座的接地线或接零线均应接在上孔。插座的接地端子不应与零线端子直接连接。
六、施工质量标准
（一）质量标准：
1、检查保护管不应有穿孔、裂缝、凹凸不平等缺陷，内壁应光滑；灯具与其配件应齐全，并应无机械损伤，变形，油漆剥落和灯罩破裂等缺陷。
2、保护管预埋：弯制不应有裂缝、折扁，管内应无铁屑与毛刺，切断口应平整，管口应光滑；直角弯不超过3个，连接牢固紧密，地下敷设深度不得小于0.7米。
3、保护管内穿线：管内穿线总截面不应大于管内径截面的40%，管内导线无接头和扭拧现象。不同回路和不同电压的线路、交流和直流导线没有穿在同一根管内。
4、照明配电盘安装：照明配电箱应安装牢固，其垂直偏差不应大于3mm，箱底距地1.5米，且箱体与地面垂直、箱面与墙面平行。
5、灯具安装：同一室内或场所成排安装的灯具，其中心线偏差不应大于3mm。
6、开关、插座安装接线： 照明开关安装高度中心距地1.5米，插座中心距地0.3米，开关的开断方向保持一致：向上闭合向下断开电路。同一室的插座高度应一致，偏差不宜大于5mm；并列安装的相同型号的开关、插座高度差不宜大于1mm。
7、照明网络接地：电气照明装置接线应牢固，电气接触应良好，灯具、开关、插座等非带电金属部分的接地，应有明显标志的专用接地螺钉。
8、回路检查：仔细检查回路布置应符合设计，线缆敷设、接线是否正确完整，照明回路绝缘电阻应大于0.5MΩ。
9、照明亮灯试运：照明回路通断正常，灯具通电无异常、照度充足；室外路灯、投光灯光轴方向符合设计。
（二）设计明确：
1、塑料管布线所用的附件也应是塑料制品，严禁采用铁制品附件，埋入墙内时应卡牢，并用水泥沙浆保护，在地面上必须用混泥土保护；
2、暗管敷线时转角处必须加装接线盒，接线盒加装封闭盒盖，盒盖应涂以该处墙面相同的颜色；
3、暗管敷设时的灯头盒与接线盒的敲落孔除对实装孔必须敲落外，其他备用的敲落孔一律不准敲落；
4、导线穿墙时必须装过墙管，过墙管两端伸出墙面不得小于10㎜；
5、所有正常的不带电的照明装置金属部分均应接地。
6、事故照明与疏散照明线路应采用耐火导线，穿阻燃PVC管暗敷，并要求暗敷保护厚度不小于30mm。
7、所有空调和风机应实现消防联动，照明配电箱中的空调和风机控制箱对应的各个回路与消防联动箱连接。对应回路空开带分励脱扣器，当发生火灾时，消防联动箱发送直流信号至分励脱扣器，使空开跳闸，分励脱扣器应与该直流信号电压（DC24V）匹配。
七、环境保护措施
1、避免高噪声机具多台同时使用，并对各项机具进行定期保养，尽量降低设备的噪声，避免影响值班员和居民工作休息。
2、打磨除锈、刷油漆等施工过程中，应戴防护口罩，防止吸入扬尘和有害气体。使用油漆、汽油等易挥发的化学材料时，应轻拿轻放、加盖保护，防止有害气体挥发。
3、安置照明装置时，注意建筑装饰的成品保护，不得弄脏墙壁、破坏防静电地板等。
4、施工产生的垃圾和废料必须集中堆放、定时外移倾倒，不准在变电站内与附近乱倒垃圾，更不允许变电站内与附近焚烧施工垃圾，以免产生有毒有害烟尘和恶臭气体。
八、安全文明施工措施
1、进入施工现场必须统一穿工作服、配戴安全帽和胸卡，不准吸烟，不准穿拖鞋、凉鞋、高跟鞋、不准穿短裤、裙子、背心。
2、施工过程中行为规范、语言文明，不串岗、不闲聊、不嬉闹。
3、按施工平面布置图堆放设备材料、标识清晰，施工废料、垃圾定点堆放、定期清理。
4、照明灯具与附件应保管在室内，并在室内配置适量消防器材，路灯灯杆、支架可以在室外堆放。
5、不准乱拆、乱搭施工电源，不准在建筑、安装成品上乱写乱画。
6、每天下班前，将工器具与安装材料全部收回工具室，清扫施工现场，真正做到“工完、料尽、场地清”。

九、危险点分析
施
工
用
电
触电伤人
临电配电箱必须装设漏电保护器，电动机具经专用空开接入电源，用电设备外壳必须可靠接地。
电源线必须绝缘完好，电源线严禁靠近热源使用；必须在切断电源的情况下，倒换焊机线接头、转移工作地点或进行检修工作。
焊接保护管时，焊工应穿绝缘鞋、戴电焊手套。
运行事故
严禁在站内运行设备上搭接施工电源。
加
工
制
作
机械伤人
台钻必须安装牢固，钻花与工件必须夹紧，施钻人员不得留长发、袖口应扎紧。
严禁戴手套施钻，严禁在台钻运行中用手直接接触转动部分、清楚钻屑、进行检修或调整。
焊
接
火 灾
施焊周围5米范围内（包括施焊的下方），应清除易燃/易爆物，确实无法清除时，必须采取可靠的隔离或防护措施。
健康损害
焊接保护管时，焊工应戴防护面罩。
高
空
作
业
高空坠落
梯子横档间距30cmm，不得有缺档，梯脚的防滑板完整；人字梯应有铰链和限制开度的拉绳。
梯子搁置稳固，与地面的夹角60°为宜，地面设专人扶持。
上下梯子时，手脚换位平稳协调，一步一档、严禁跳档，严禁手抱物品或背对梯子上下。
梯子不得接长或垫高使用，梯子上有人时严禁移动。
灯具安装
损坏设备
照明灯具与附件均为易碎品，应存放在干燥室内，包装箱上部不得堆放其它重物；使用时轻拿轻放，一般安排2人以上配合安装。
