钻孔灌注桩(冲击钻)施工方案

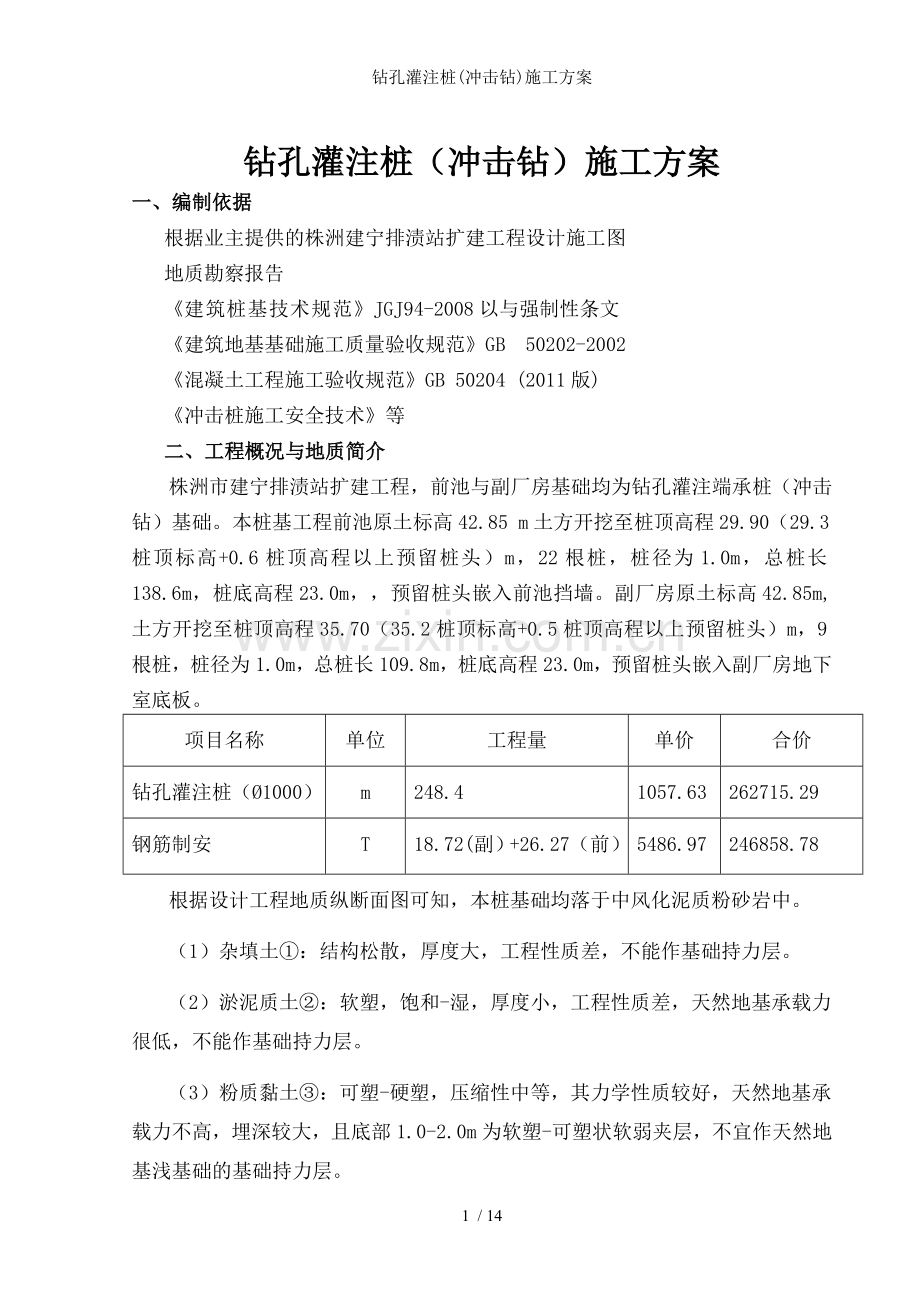

钻孔灌注桩（冲击钻）施工方案
一、编制依据
根据业主提供的株洲建宁排渍站扩建工程设计施工图
地质勘察报告
《建筑桩基技术规范》JGJ94-2008以与强制性条文
《建筑地基基础施工质量验收规范》GB 50202-2002
《混凝土工程施工验收规范》GB 50204 (2011版)
《冲击桩施工安全技术》等
二、工程概况与地质简介
株洲市建宁排渍站扩建工程，前池与副厂房基础均为钻孔灌注端承桩（冲击钻）基础。本桩基工程前池原土标高42.85 m土方开挖至桩顶高程29.90（29.3桩顶标高+0.6桩顶高程以上预留桩头）m，22根桩，桩径为1.0m，总桩长138.6m，桩底高程23.0m，，预留桩头嵌入前池挡墙。副厂房原土标高42.85m,土方开挖至桩顶高程35.70（35.2桩顶标高+0.5桩顶高程以上预留桩头）m，9根桩，桩径为1.0m，总桩长109.8m，桩底高程23.0m，预留桩头嵌入副厂房地下室底板。
项目名称
单位
工程量
单价
合价
钻孔灌注桩（Ø1000）
m
248.4
1057.63
262715.29
钢筋制安
T
18.72(副）+26.27（前）
5486.97
246858.78
根据设计工程地质纵断面图可知，本桩基础均落于中风化泥质粉砂岩中。
（1）杂填土①：结构松散，厚度大，工程性质差，不能作基础持力层。
（2）淤泥质土②：软塑，饱和-湿，厚度小，工程性质差，天然地基承载力很低，不能作基础持力层。
（3）粉质黏土③：可塑-硬塑，压缩性中等，其力学性质较好，天然地基承载力不高，埋深较大，且底部1.0-2.0m为软塑-可塑状软弱夹层，不宜作天然地基浅基础的基础持力层。

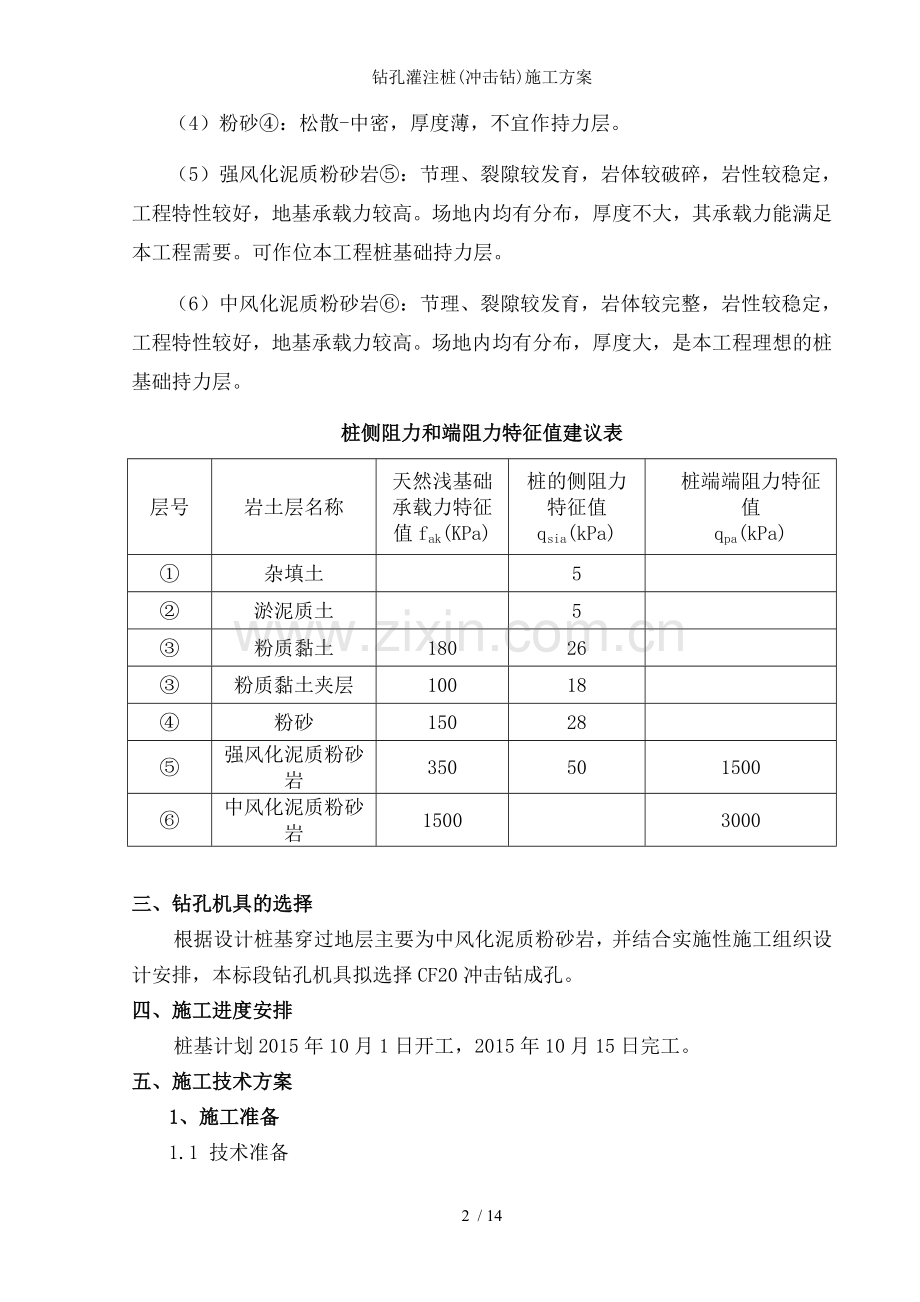

（4）粉砂④：松散-中密，厚度薄，不宜作持力层。
（5）强风化泥质粉砂岩⑤：节理、裂隙较发育，岩体较破碎，岩性较稳定，工程特性较好，地基承载力较高。场地内均有分布，厚度不大，其承载力能满足本工程需要。可作位本工程桩基础持力层。
（6）中风化泥质粉砂岩⑥：节理、裂隙较发育，岩体较完整，岩性较稳定，工程特性较好，地基承载力较高。场地内均有分布，厚度大，是本工程理想的桩基础持力层。
桩侧阻力和端阻力特征值建议表
层号
岩土层名称
天然浅基础承载力特征值fak(KPa)
桩的侧阻力特征值
qsia(kPa)
桩端端阻力特征值
qpa(kPa)
①
杂填土

5

②
淤泥质土

5

③
粉质黏土
180
26

③
粉质黏土夹层
100
18

④
粉砂
150
28

⑤
强风化泥质粉砂岩
350
50
1500
⑥
中风化泥质粉砂岩
1500

3000

三、钻孔机具的选择
根据设计桩基穿过地层主要为中风化泥质粉砂岩，并结合实施性施工组织设计安排，本标段钻孔机具拟选择CF20冲击钻成孔。
四、施工进度安排
桩基计划2015年10月1日开工，2015年10月15日完工。
五、施工技术方案
1、施工准备
1.1 技术准备
① 掌握场地的工程地质和水文地质资料；
②读懂桩基设计图纸和技术要求，编写施工方案，进行技术交底、 原材料送检和混凝土配比申请。
③ 准备施工用的各种报表、规范。
1.2现场准备
① 对桩位进行测量定位自检，监理复核；
② 护筒埋设检查、测量复核；
③ 泥浆池、沉淀池的检查；
④ 检查水泥、骨料、水质与其它添加剂数量，其质量是否满足设计与规范要求，是否与批准的混凝土配合比设计试验报告的材料相一致；
⑤ 检查制作钢筋笼的钢筋型号、种类、数量是否满足设计要求，钢筋加工各部位尺寸、焊接质量是否满足设计与规范要求，有无埋声测管等。
⑥ 备足成孔用粘土、片石、碎石等必备材料，确保意外情况出现时，不致发生停工待料与其它严重事故。
1.3 主要机具设备配备
根据本桩基实际情况，拟配备2台TZP-6型冲击钻钻机进行钻孔，钢筋笼采用钢筋加工场集中加工，汽车吊分节吊装，砼采用拌合站拌制，罐车运输，导管法灌注水下砼。主要机械设备配备见下表：
序号
设备名称
单位
规格、型号、功率
数量
备注
1
冲击钻钻机
台
TZP-6
2

2
冲击锤
个
Ø250
2

3
导管
米
QY25 25t
1

4
泥浆泵
台
3PNT
3

5
钢筋加工设备
套

1

1.4 主要管理人员与作业人员安排
主要管理人员一览表
序号
职务/工种
姓名
备注
1
项目经理
匡再国
施工总负责
2
总工
粟俐云
技术负责
3
副经理
邓宣泽
项目副总工
4
打桩负责人

现场施工负责人
5
测量工程师
孙博奇
现场测量负责人
6
施工员
粟俐中
现场管理员
7
专职安全员
杨江汉
现场安全员
主要作业人员配备：钻机班班长1人，钻机工4人；钢筋班班长1人，钢筋工5人，电焊工1人，钢筋运输2人；砼班班长1人，砼生产与管控人员6人，砼运输3人。
2、施工工艺流程和施工方法
先施工副厂房桩基，并作为首件工程。施工时采用跳桩法施工。
2.1 施工工艺流程
本工程采用冲击钻机成孔，导管法灌注水下砼施工方法施工，其施工工艺流程见下图。

检查合格
合格
检查签证
二次清孔
埋设钢护筒及布置泥浆池
向桩孔内注泥浆
冲孔钻机就位、开孔
选择钻头
制作钢护筒
施工准备及测量放桩位
检查签证
冲孔、造浆
泥浆沉淀池沉淀
泥浆池
成孔、终孔
清 孔
制作钢筋笼
测量沉淀厚度
下放钢筋笼、固定牢靠
制砼试块
设立砼灌注设备
灌注水下砼
测量砼面高度
成桩交验
砼试块检验
测量钻孔深度、斜度、直径
检查签证
检查签证
场地填压，平整处理
清理桩头、无破损检测

2.2 施工方法与施工工艺要点
⑴施工准备
测量准备：施工测量严格按测量规范要求进行，所有测量仪器进行校核与检定，保证测量精度。桩基定位后，四周设护桩并复测，误差控制在5mm以内。
场地准备：保障施工道路畅通与施工现场排水通畅。对原地面整平并碾压密实，保证钻机作业高度和机械的稳固，泥浆池开挖完毕。
技术准备：组织技术人员进行设计图纸与有关施工资料的审核，并进行有关人员培训、学习相关技术规范与施工细则、设计文件，作好施工前的技术准备工作。
施工技术交底：根据施工图与规范，对现场管理人员、技术人员与施工作业人员进行技术交底。交底内容包括：施工工艺与方法、质量控制要点、安全与环保等。
物资准备：原材料的取样试验工作已经按规范要求完成，对材料进行抽检试验并批准使用，配合比已审批。备足施工用水、粘土等必备材料，确保桩基钻孔施工正常进行。
设备准备：冲击钻机、砼运输车、发电机等机械设备性能良好，现场施工用电配备到位。
⑵护筒埋设
护筒采用整体式钢制护筒，壁厚4mm，内径大于桩径20cm。护筒的埋设采用挖埋法，埋置深度2m，坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用黏土回填，分层夯实，并随填随观察护筒，防止填土时护筒位置偏移。护筒埋设时，其顶面高出施工地面0.3m，护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。采用护筒顶拉十字线吊垂球与桩位对比进行复核。在护筒埋设好后，在顶部焊加强筋和吊耳且开出水口。
⑶泥浆制备
泥浆采用高粘度粘土或膨润土制备，采用自然造浆方式进行护壁，泥浆的配合比和配制方法通过试验确定，制备泥浆的性能指标为：相对密度1.1~1.2，粘度18~24s，胶体率≥95%，失水量≤20mL/30min，泥皮厚≤3mm/30min，静切力1~2.5Pa，PH值8~11。当钻孔过程中发现地质与设计不符出现易坍地层时，除需与时与设计、监理、业主报告处理外，泥浆相对密度等需按规范相关规定进行调整。泥浆池设置在两个桥墩之间，同时起泥浆池和沉淀池的作用。泥浆池通过泥浆沟与护筒相连，以达到循浆浮渣的目的，捞渣工作则在泥浆沟中进行。
在泥浆排放过程中，务必注意环境保护，泥浆排放一律进入沉淀池，沉淀后的泥浆循环使用，废弃泥浆经沉淀处理后，运送至指定地点处理。
（4）钻孔
①钻机就位
吊装钻机使钻机中心对准桩位中心十字线，钻机定位后，底座必须平整、稳固，确保在钻进过程中不发生倾斜和位移。钻机就位后钻头中心和桩中心要对正准确，冲锥的钢丝绳同钢护筒中心位置偏差不大于 2cm，升降锥头时要平稳，不得碰撞护壁和孔壁
②钻进
钻进时，先用小冲程开孔，并使初成孔的孔壁坚实、竖直、圆顺，能起到导向的作用，待钻进深度超过钻头全高加冲程后，方可进行正常的冲击。冲击钻进过程中，孔内水位要高于护筒底口500mm以上；掏取钻渣和停钻时，要与时向孔内补水，保持水头高度。
钻孔作业要分班连续进行，做好整个过程中的钻进记录。交接班时要交待钻进情况与下一班应注意事项。要经常对钻孔泥浆与钻机对位进行检测，不符合要求时，要与时调整。要经常注意地层变化，在地层变化处捞取样渣保存，随时根据不同地质情况调整泥浆指标和钻进速度，并认真填写《钻孔桩钻孔检验表》。
⑸检孔
当钻孔达到设计深度后即停止钻进，适当进行清孔，提钻进行测孔。采用笼式检孔器检测。检孔器用Φ12钢筋加工制作，其外径等于设计钻孔孔径，长度等于孔径的4倍。检测时，将检孔器吊起，使笼的中心、孔的中心与起吊钢绳保持一致，慢慢放入孔内，上下通畅无阻表明孔径大于给定的笼径，如中途遇阻则表明在遇阻部位有缩径或孔倾斜现象，则需重新下钻头处理。检孔合格后，需报监理工程师验收，验收合格后，进入下道工序施工。本桥钻孔灌注桩成孔质量检验标准为见下表：
钻孔灌注桩成孔质量检验标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
孔的中心位置(mm)
群桩：100；单排桩：50
全站仪或经纬仪：每桩检查
2
孔径(mm)
不小于设计桩径
探孔器：每桩检查
3
倾斜度(mm)
1%桩长
侧壁斜仪或钻杆垂线法：每桩检查
4
孔深(m)
比设计深度超深不小于0.05
测绳量：每桩测量
5
沉淀厚度(mm)
≤20
沉淀盒或标准测锤：每桩检查
⑹第一次清孔
测孔完成后，下钻继续向孔内注入泥浆，通过冲击锥低冲程的反复冲搅，利用泥浆循环方式使孔底沉碴随着泥浆排出孔外，使泥浆密度、泥浆中含钻碴量和孔壁厚度符合质量要求和设计要求，为灌注混凝土创造良好的条件。
⑺钢筋笼制作与安装
① 钢筋笼制作
钢筋笼由钢筋加工场分段制作，本桥桩基钢筋笼采用分段制作，对钢筋笼进行分别编号并标识。主筋在制作前必须调直，没有局部的弯折。主筋在钢筋加工场内采用闪光对焊连接，接头相互错开，保证同一截面内的接头数目不超过主筋总数的50%。钢筋笼加强筋采用双面搭接焊，搭接长度为11cm，焊接时采用焊架固定。钢筋笼接头的焊接采用单面搭接焊，搭接长度不小于10d，接头错开间距不小于35d(d为钢筋直径)，且不得小于50cm。为确保钢筋笼加工精度，钢筋笼加工在提前做好的胎架上进行钢筋笼制作。钢筋加工安装质量标准见下表所示。根据设计要求，声测管埋设经与监理单位、检测单位确定后按其要求埋设，检测结束后每根钢管采用压浆封实。
钢筋笼制作和安装质量标准
项目
允许偏差
项目
允许偏差
主筋间距(mm)
±10
保护层厚度(mm)
±20
箍筋间距(mm)
±20
中心平面位置(mm)
20
外径(mm)
±10
顶端高程(mm)
±20
倾斜度(%)
0.5
底面高程(mm)
±50
②钢筋笼的安装
桩身钢筋笼分段制作完成后，按照编号采用平板车运至现场，用吊车将钢筋骨架吊入桩孔内，每下完一节钢筋笼后用钢管或方木固定，再用吊车吊住另一节钢筋笼进行焊接。钢筋笼在吊装前，报监理工程师进行检验，监理工程师检查合格后方可进行下步工序。顶端节钢筋笼顶端根据孔顶标高设置吊筋。起吊时，吊点栓牢并布置于直径方向，起吊过程中必须防止钢筋笼变形，使钢筋笼吊起后呈自然铅直状态。钢筋笼接长时，两段钢筋笼必须保持垂直和对位良好。吊入钢筋笼时对准孔位轻放慢放。若遇阻碍，随起随落和正反旋转使之下放。不高起猛落，强行下放，以防碰坏孔壁而引起塌孔。下放过程中，时刻注意观察孔内水位情况，如发现异常现象，马上停放，检查是否塌孔。钢筋笼骨架的保护层厚度根据设计要求采用焊接定位钢筋控制，设置密度按竖向每隔2m设置一道，每道沿圆周布置4个。钢筋笼下放至标高后，要检查钢筋笼是否中心偏位，使之满足规范要求，并用4根Φ16钢筋将其与钢护筒焊接，以防止钢筋笼在混凝土灌注过程中下沉或上浮。
⑻安装导管
导管采用直径φ300mm、壁厚6mm的无缝钢管。导管的连接采用法兰盘连接。并在两法兰盘之间垫有4～5mm厚的橡胶止水垫圈。 在下导管前，采用水密承压和接头抗拉试验，检查其是否损坏，密封圈、卡口是否完好，内壁是否光滑圆顺，接头是否严密。进行水密试验的水压以不小于孔内水深1.3倍的压力，且不小于导管壁和焊缝可能承受灌注砼时最大压力的1.3倍。以实际孔底标高和孔口架之间的距离来配置需要导管长度，并预留40cm的悬空高度。拼装时要严格检查导管内壁和法兰盘表面，确保干净无杂物，变形和磨损严重的导管严禁使用，导管的吊放用吊车，要确保其居于孔的中心位置，下放速度要慢，防止卡挂钢筋笼骨架。
⑼第二次清孔
在第一次清孔达到要求后，由于要安放钢筋笼与导管，至浇注砼的时间间隙较长，孔底又会产生沉碴，所以待安放钢筋笼与导管就绪后，再利用导管进行第二次清孔。清孔的方法是用泵将泥浆压入导管内，再从孔底沿着导管外置换沉碴。清孔标准是泥浆相对密度控制在1.03～1.10，黏度17～20Pa·s，含砂率＜2%，胶体率＞98%，复测沉碴厚度在2cm以内，此时清孔完成，清孔完成后报监理工程师检验完成后立即浇注水下砼。
⑽混凝土的灌注
砼灌注前，首先根据桩孔直径、导管内径等要素计算首批砼的需要量，
V=πD2(H1+H2)/4+πd2h1/4 (式7.10)
式中：V-灌注首批混凝土所需数量(m3)；
D-桩孔直径(m)；
H1-桩孔底至导管底端间距(m)；
H2-导管初次埋置深度(m)；
d-导管内径(m)；
h1-桩孔内混凝土达到埋置深度时，导管内混凝土柱平衡导管外压力所需的高度(m)；h1=Hw*γw/γc，式中Hw指桩孔内水或泥浆的深度(m)，γw指桩孔内水或泥浆的重度(kN/m3),γc指混凝土的重度，取24 kN/m3。
尽量缩短自砼搅拌至运输到现场的时间，以迅速、不间断为原则，防止在运输中产生砼离析，灌注前砼坍落度损失（比出罐时）不得超过2cm，如有离析或坍落度损失过大现象就要进行再次搅拌，严禁直接加水处理。砼灌注时间不得超过首批砼的初凝时间，当砼运至灌注地点时，检查其均匀性和塌落度，不符合要求时坚决不得使用。在灌注时，用吊车的主勾吊起储料斗，与导管相连接，把隔水栓堵放在其底部，向斗内注满砼后，用吊机副勾钢丝绳把隔水栓快速提出，使砼在很短的时间内降落到孔底，完成封底工作，之后连续、紧凑的进行灌注，严禁中途停工。 在灌注砼的过程中，要注意观察管内砼下降和孔内水位升降情况，每灌注一盘后，与时用测绳检测砼面的上升高度，计算出导管在砼中的埋深，正确指挥导管的提升和拆除，一般情况下导管的埋深控制在2～6m，即拆导管前埋深不大于6m，拆导管后埋深不小于2m。导管提升时要保持轴线竖直和位置居中，逐步提升。为保证桩顶砼质量，要比桩顶设计标高超灌不小于0.5m作为保护桩头。
桩基施工在灌注砼时，必须根据试验检测规程进行现场砼的性能测试和制作试件，每根桩至少留取3组试件。
六、质量控制措施
1、对主要材料与设备的质量控制措施
1.1原材料质量保证措施
水泥质量控制：水泥进场要有合格证书、质检报告，使用前必须进行抽检试验。
水：拌合用水需经化验检测，水质良好，方可用于混凝土施工。
砂石质量控制：砂石料质量符合现行《公路工程桥涵施工技术规范》JTG/T F50-2011，进场时需进行抽样自检试验与驻地办抽样检验合格后，方可使用。
外加剂质量控制：混凝土使用的外加剂均应多次试配，效果稳定后才可确定品牌和掺量。
钢筋质量控制：钢筋进场要具有出厂质量证明书和试验报告单，进场时检查其外观和标志，并根据国家标准的规定对不同的钢种、等级、牌号、规格与生产厂家分批抽取进行力学性能检验，经检验合格后方可使用。
混凝土质量控制机构，制定制度，加强对原材料进场的监督与控制，严禁一切未经检验或未经批准的不合格原材料运入工地。
1.2设备与检测仪器等质量控制措施
测量仪器、试验设备、各种仪器仪表、计量器具按照《中华人民共和国计量法》规定进行定期或不定期的检定。新购置的和在用的计量器具、仪器均应进行定期检定，取得合格证书后方能使用。项目设专人负责计量工作，设立帐卡档案，仪器设备由工地中心试验室指定专人管理。
2、施工过程质量控制措施
2.1钢筋工程
⑴本桥桩基所用钢筋笼均在钢筋加工场分节加工，平板车拖至现场吊车吊装。
⑵钢筋在库存过程中要防止锈蚀、污染和避免压弯，装卸钢筋时不得从高处抛掷。钢筋（含成型钢筋）要按厂名、炉批号、规格、状态等分类堆积标识。
⑶钢筋在加工前要调直，并符合下列规定：钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均要清除干净，加工后的钢筋，表面不得有削弱钢筋截面的伤痕。
⑷焊接接头位置与个数均按设计与规范要求严格执行，并在外观检查合格后按规定进行取样检验，经检验合格后方可投入使用。
⑸当采用电弧焊时，进场焊条必须为合格焊条，有合格证，焊条型号采用502，受潮的焊条不得使用。电弧焊接首选双面焊，当双面焊无法实施时采用单面焊，双面焊搭接长度不小于5d，单面焊搭接长度不小于10d。焊接时须对焊接部分进行弯曲保障钢筋连接后其轴线保持一致。施焊后的接头焊渣要清除干净，焊缝表面应平整，不得有凹陷或焊瘤，焊缝接头区域不得有肉眼可见的焊纹。焊接质量标准为：焊缝宽度≥0.8d，焊缝深度≥0.3d，咬边深度允许0.5mm，在长度2d焊缝表面上的气孔允许为2个，夹渣面积允许6mm2。
⑹当采用闪光对焊时，钢筋的焊接端要在垂直于钢筋的轴线方向切平，两根钢筋的焊接端面必须平行，接头的焊渣需清除，接头处不得有横向裂纹，与电极接触处的钢筋表面不得有明显的烧伤，接头处的弯折角不得大于3°，接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。
⑺现场接笼焊接时，若风力达到4级与以上时采取防风措施，否则停止焊接作业。
2.2混凝土工程
⑴砼的拌合
①砼拌和前，要测定砂、石含水率，并根据测试结果、环境条件、工作性能等要求，根据已批配合比与时调整施工配合比。
②要严格按照调整后的施工配合比准确称量混凝土原材料，其最大允许偏差要符合下列规定（按重量计）：胶凝材料（水泥、矿物掺和料等）为±1％；粗、细骨料为±2％；外加剂、拌合用水为±1％。
③混凝土原材料计量后，先向搅拌机投入细骨料、水泥和矿物掺和料，搅拌均匀后加水并将其搅拌成砂浆，再向搅拌机投入粗骨料，充分搅拌后再投入外加剂，并搅拌均匀。要根据具体情况制定严格的投放制定，并对投放时间、地点、数量的核准等做出具体的规定。
④砼拌制过程中，要对砼拌和物的坍落度进行测定，测定值符合理论配合比的要求。
⑵砼的运输
①混凝土采用内壁平整光滑、不吸水、不渗漏的砼罐车进行运输。
②混凝土罐车的运输能力适应混凝土凝结速度和浇筑速度的需要，保证浇筑过程连续进行。
③采用混凝土罐车运送已搅拌好的混凝土时，运输过程中要以2～4r/min的转速搅动。当罐车到达浇筑现场时，要高速旋转20～30s后再将混凝土拌和物放入混凝土料斗中。运输车每天使用完后要清洗干净。
④砼运至工地时，要进行坍落度测定，如发生离析、严重泌水、坍落度超标时，有条件时进行二次搅拌，否则作为废料弃掉。
3、质量检测
施工过程中每完成一道工序，按照施工规范与标准进行自检，合格后报驻地专业监理工程师复检，通过后方进行下道工序施工。成桩后，待桩基混凝土达到规定强度后，采用风动机凿除桩头。凿桩时，注意对声测管的保护，不得损伤声测管。凿完后的桩头用洁净水清洗干净，并由检测单位采用超声波无破损检验方法进行检验。
七、安全保证措施
1、树立安全第一，预防为主的指导思想，严格执行安全生产规章制度和操作规程，明确岗位责任制，加强安全工作检查监督，确保安全生产。
2、定期进行安全教育，重点对班、组长与电工、焊工、机械设备操作手进行培训和考核。
3、工地内设置各种安全标志标牌，夜间施工作业要有充分的照明设施。
4、建立健全安全生产保证体系，设立专职安全员，全面落实安全生产制度和规程。
5、加强安全生产教育和安全交底工作，进入工地必须佩戴安全帽和上岗证，现场管理人员和作业人员的安全帽应区分，劳动保护用品穿戴齐全。安全监察人员要佩戴袖标（牌）。
6、施工现场所有设备、设施、安全装置、工具配件以与个人劳保用品必须经常检查，确保完好和使用安全。
7、冲击成孔机操作时安放平稳，以便防止冲孔机突然倾倒或钻具突然下落而发生伤亡事故。钻机钻进时，孔口人员要集中精力，钻具需要立悬或摆放时，必须牢固垫稳，操纵岗位不得离人。
8、随时检查桩施工附近地面有无开裂现象，防止机架和护筒等发生倾斜和下沉。
9、冲击钻具要平稳起吊，防止冲撞护筒和孔壁，钻具进出孔口时，严禁孔口附近站人，停钻时孔口加遮盖防护。
10、用电设备要派专人看管，要有良好的接地、接零和漏电保护装置， 严禁带电作业。
11、经常检查冲击钻头、钢丝绳磨损情况，卡扣松紧程度、转向装置灵活与否，防止夹钻、卡钻或掉钻。
12、废弃的泥浆等要按有关规定处理，不准随意排入河道。
八、文明施工和环保措施
1、建立健全管理组织机构。工地成立以项目经理为组长，各业务部室和生产班组成员的文明施工和环保管理组织机构。
2、加强教育宣传工作，提高全体职工的文明施工和环保意识。
3、制定各项规章制度，并加强检查和监督。
4、合理布置施工场地。合理定置各种施工设施。
5、减小施工中的噪声和振动，不扰民。对现场的便道经常洒水，以减少粉尘。
6、施工场地布置按适宜地形布置合理，整齐有序，便于施工。机具、材料堆码整齐、场地整洁。
7、施工区标牌醒目。
8、施工要做到规范化、标准化、制度化，杜绝野蛮施工和违章作业。
9、做到施工文明、语言文明，处理好与地方关系，树立本企业良好形象。
10、对重点、难点工程等要重点加强戒备，禁止闲散人员随便进入。
11、在工程施工前，要事先向业主和有关部门详细咨询，检查施工影响范围内的公用设施和民用设施的设置、拆迁情况。在其未拆迁前，对其采取一切必要措施，加以妥善保护，以免这些设施在工程施工时遭受损坏。
12、积极联系当地政府和群众，了解当地民风民俗，尊重民族的宗教信仰和生活习惯，处理好与当地政府和群众的关系，不与百姓发生冲突。
13、教育职工，严格遵守法律、法规和当地的规章制度
14、施工现场的砂、石、土等，隔断分类堆放并覆盖，运输车辆轮胎要与时清洗，运输时严密覆盖，防止遗洒、飞扬，装卸粉尘的材料时，采取洒水湿润或遮盖，防止沿途撒漏和扬尘。
15、对砼搅拌站、水泥库进行遮挡或封闭，在水泥装运卸过程中作好防尘处理。
