中波站挡土墙加固施工方案.doc

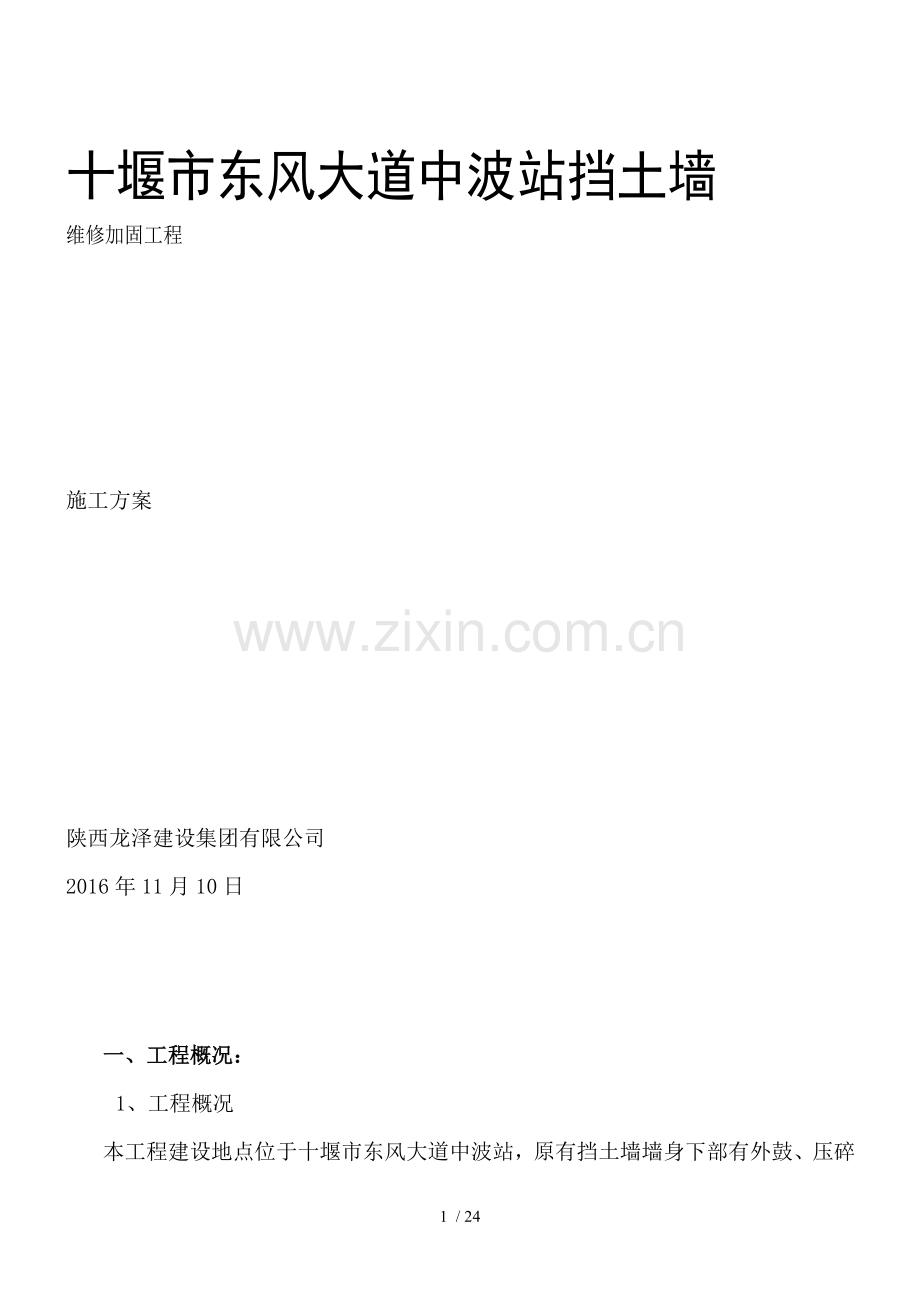

十堰市东风大道中波站挡土墙
维修加固工程

施工方案

陕西龙泽建设集团有限公司
2016年11月10日

一、工程概况：
 1、工程概况
本工程建设地点位于十堰市东风大道中波站，原有挡土墙墙身下部有外鼓、压碎现象，为防止强降雨等情况下墙身外鼓继续而造成挡土墙破坏，造成更大损失，需进行维修加固。挡土墙上部中波站管理房东侧边坡，坡度陡，坡比约1:0.5，为人工开挖边坡，其岩石裸露，且较为破碎，偶有块石滚落，威胁边坡下中波站管理房安全。故该工程为维修加固及防护结构形式，具体设计意见如下：
挡土墙桩号k0+090-k0+200段，对挡墙基础进行拓宽。即在现有挡墙墙角加建一级重力式混凝土挡土墙，增大原有挡土墙的抗滑移能力和抗倾覆稳定性。
‚挡土墙桩号k0+320-k0+345段，采用扶壁式混凝土肋对挡土墙进行加固，并在扶肋下增设桩柱基础。
ƒ管理房东侧边坡采用挂网喷播混生植物护坡的方式处理。处理面积约为1100m2。
2、编制依据及施工规范：
施工合同、施工图纸；
《公路桥涵施工技术规范》（JTG/T F50-2011）；
《公路工程技术标准》（JTG B01-2003）；
《路基施工技术规范》（JTG F10-2006）；
《建筑工程及质量检验评定标准》（GBJ301-88）；
《建筑桩基技术规范》（JGJ94-94)；
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；
《建筑边坡工程技术规范》（GB50330-2013）；
《建筑结构荷载规范》（GB50009-2012）；
《砌体结构工程施工质量验收规范》（JTG B01-2003）；
《混凝土结构工程质量验收规范》（GB50204-2010）；
《挡土墙》（04J008）
《建筑施工高处作业安全技术规范》（JGJ80-91）；
《建筑施工模板安全技术规范》（JGJ162-2008）
《施工现场临时用电安全技术规范》（JGJ46-2005）；
《建设工程安全生产管理条例》；
现行的国家技术规范、行业技术标准、规范、规程等。
二、 工期计划
施工计划总工期60天，计划2016年11月20日动工，2017年1月20日完工。
三、 施工准备
1、施工组织机构
按项目法施工管理的原则，明确我公司工程项目经理为第一责任者，对本工程项目所进行的施工质量全权负责。以项目经理为总指挥，负责及业主、设计、监理及地方政府的协调，是工程施工的总调度，对该工程的质量、工期、安全、文明施工负总责，并对施工成本进行有效的控制，按“项目法施工”的要求进行管理。
项目经理部下设技术部、质检部、安全部等部门，从事本项目的安全质量管理技术工作。
2、技术准备：认真阅读施工图纸，了解设计意图，图纸审核及原地貌复测，发现图纸有误或现场及设计不符的及时上报相关人员进行复查。
3、机械：320挖掘机1台、50拌和机1台等；工具：钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、风镐、振捣器等。
4、材料：严格按设计要求当地采购合格的施工材料。
5、劳动力计划
安排技术素质好、有类似工程施工经验的工人、管理人员投入施工，施工人员全公司范围内统一调配，在专业工种和劳动力需要量等方面，满足现场施工需要。按施工进度计划和现场实际进度，控制劳动力进退场工作。加强工人生产和安全意识教育，通过宣传，贯彻本工程的重要性。做好工人的劳资工作，保证工人能安心进行施工作业。
6、场内临时道路
利用中波站内道路作为主要干线，在项目挡土墙尾部靠山体坡脚处修筑施工作业便道。
7、施工总平面布置
总体原则：以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用现有对外交通等自然条件，综合考虑主体工程规模、施工方案、工期、造价等因素，按照招标文件要求和有关标准，因地制宜、因时制宜、有利施工、方便生活、易于管理、安全可靠、经济合理地规划生产生活区、对内对外交通、供电供水、堆场等。
‚生产设施布置：生产性设施包括砼拌和系统，钢筋存放加工制地点，周转材料加工和堆放地点等，生产用临时设施。施工用水用电挣得相关部门同意就近搭接。
ƒ生活设施布置：就近租住民房为项目部，现场项目人员配手机及外界沟通；内部采用手持对讲机，用于现场生产指挥调度。项目部配备生活、办公及车辆等设施。
三、  施工方案
1、 工艺流程
人工挖孔：场地平整→放线、定桩位→挖第一节桩孔土方→支模浇筑第一节砼护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、垂直运输架及吊土工具、排水、通风、照明设施等→第二节桩身挖土，清理桩孔四壁，校核桩孔垂直度和直径→拆上节模板，支第二节模板，浇筑第二节混凝土护壁→重复第二节挖土、支模、浇筑砼护壁工序，循环作业直至设计深度→验收桩孔直径、深度、持力层地质情况→清理废土，排除积水，检查尺寸和持力层→吊放钢筋笼就位→浇筑桩身砼→养护
基础加固：场地平整→放线、定桩位→基坑开挖→模板支护→钢筋安装→砼浇筑→养护
边坡防护：坡面修整→放线、定桩位→钻孔→锚杆安装及压浆→挂镀锌钢丝网→种植基材喷播→喷播植物种子→覆盖→养护
2. 施工工艺
人工挖孔桩施工方案
人工挖孔桩是采用人工挖掘成孔，然后安装钢筋笼，浇筑混凝土而成的桩。人工挖孔桩开挖时的直径除了能满足设计直径外，还应考虑护壁厚度。本工程桩为1500MM，护壁厚度为150MM，护壁采用C30钢筋混凝土。
‚桩位测量定位开挖：桩位轴线采取在地面十字控制网、基准点，用经纬仪或全站仪量测出桩孔中心点，打入长30cm木桩，并在顶部涂上红漆标记，用石灰画出桩周轮廓线。经监理单位，建设单位符合检验后进行下道工序。安装提升设备时，使吊篮的粗绳中心及桩孔中心一致以作挖土粗略控制中心线用，挖进时，吊大线锤作中心控制用，用尺杆找圆心，以地面上基准点测量孔深，保证桩位、垂直度和截面尺寸正确。孔位误差控制在±50mm，垂直度≤1%。
ƒ挖桩孔：挖土由人工从上逐层用镐、锹进行，遇坚硬土层用锤、钎破碎，当土层中有大块石时，用风镐破除。挖土顺序为先挖中间部分后周边，按设计桩径加两倍护壁厚度控制截面大。弃土装入吊篮，垂直运输到地面，运出。桩间距小于2.5d相邻两桩不得同时施工，应隔桩交错进行，采用跳挖施工法。挖孔时不必把孔壁修光滑要使孔壁稍凹凸不平，增加桩的摩擦力，挖孔时如果有水渗入，应及时支护孔壁，防止水泡时间过长坍塌。挖孔和支撑护壁工序必须连续作业，不宜中途停等。挖到设计深度后，应进行孔底处理。
„护壁：为保证桩孔护壁质量，确保施工人员的安全，在每节护壁砼中插入长500㎜,6Ф14吊筋及土层固定，以防止土层摩擦力过小及护壁自重过大造成坍孔。在每节护壁接头处预埋长500㎜，Ф8@400挂筋，增加每节接缝处的刚度。在遇到流砂地层时，可采取如下方法护壁，减小挖孔深度，然后用竹篾作缠筋沿竹片外围缠绕每次开挖深度至30-50cm，紧贴孔壁用竹片作肋筋下插，篾片及篾片之间紧靠，这样流砂中的水能及时排出，砂粒又可挡在篾片之外，避免孔壁塌落，接着进行支模和浇筑砼。也可以在流砂部位用钢护筒护壁。
…护壁支模及浇捣：在每节挖深至1米后（根据土质情况为防止坍孔可以缩短挖孔深度以每次可挖30-50cm为定支模浇护壁以利于成孔），找好中心点，采用4块1／3圆的定形钢模板组成，用支撑固定，并复核后，在模板顶放置2块1／2圆钢平板台，作为操作平台，在上面吊下砼后，先行暂放，待数量达到浇捣量的1／3后，集中一处开始灌料、振捣，并沿此处四周扩展，逐渐浇注完毕，以阻止地下水渗透。护壁砼达到1MPa即可拆模。
†钢筋笼的制作和安装：应按有关规定进行取样检验，合格后方可使用，主筋采用单面搭接电弧焊，焊经要求平整，光滑密实，无气泡，无包渣，主筋接头在同一截面的根数不能起过主筋总数50%，箍筋采用点焊。钢筋笼就位用三脚架配葫芦小型吊具，整个钢筋笼用槽钢悬挂式在井架上借自重保持垂直度正确。
‡桩身砼浇捣：在挖孔完成后应对挖孔位置、垂直度、标高进行复核，并检查挖孔桩的岩基情况是否符合设计要求。经检查复核无误，浇筑封底混凝土（当渗水量较少，积水未超过100MM时，按常规混凝土施工方法浇筑，当渗水量较大，积水超过100MM时，按水下混凝土施工方法浇筑），吊放钢筋笼。钢筋笼的保护层中间留Ф12mm孔，穿入Ф10钢筋。把Ф10钢筋焊接在1根主筋上，根据桩孔标高放置好钢筋笼。桩身采用商品砼浇捣，Ф75mm振动棒振捣施工。随浇筑高度的提升，逐步适当减少用水量，并在下部桩身砼初凝前进行二次振捣，以保证桩身砼浇捣质量。
ˆ孔桩地表及地下水排水：
1、地表水：采用明沟引流至集水坑排水。
2、地下水：在孔桩施工中要求桩端必须穿透不良土层，清除虚土杂物，如遇水量较薄，水量较小时一般采用潜水泵抽水边挖，如雨水量较厚，水量较大时，为了减小动水压力，采用群井施工分流是指在成孔阶段分片集中施工，保持各相邻孔挖进深度大致相当，群井抽水减少单桩的涌水量，从而减小动水压力，实践证明这是简单易行而有效果显著的施工方法。
应急措施：①如在多孔开挖仍不能达到应有的效果时，则可 采用孔边开挖集水井或渗水池的方法，实现孔外降水；②挖孔时如果遇到涌水量较大的潜水层层压水，可采用水泥砂浆压灌卵石圈将潜水层进行封闭处理；③为便于人工挖孔，先对场地进行井点降水，即在场地上四角布置4只（必要时增加到6只）集水井点，采用水泵抽排水，整体降低地下水位。
基础加固施工方案
1、测量放线
测量放线，定出开挖边界线。
‚清除挡墙用地范围内的杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。
2、基槽开挖
采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖。
‚机械开挖至基底设计标高以上20cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，严格采用人工清理，确保基底符合相关规范要求。
ƒ验槽：基础施工前，进行基底承载力试验，若试验承载力达到设计承载力180KPa，继续施工基础，若试验承载力达不到设计承载力要求，则通知监理、设计、业主等单位，协商处理。
„基础钢筋制作及安装：应按照有关规定进行钢筋取样检验，合格后方可使用；测量放线确定基础尺寸后方可进行钢筋绑扎；绑扎时要仔细查看钢筋布置图纸，核对准确无误后绑扎；钢筋绑扎前应将垫层泥、水清理干净，水平分布筋间距。按定好的间距，先摆放受力主筋、后放分布筋，在绑扎墙底板钢筋的同时预留墙身立壁和扶肋钢筋；绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外；在钢筋及模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求；垫块采用和基础同等强度的混凝土垫块，以保证混凝土的质量。
…基础模板：模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力；模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台；轴线、模板线放线完毕，应办理好预检手续；模板支撑时，模板下口先做水平支撑，再加斜撑固定。
†浇筑基础混凝土：混凝土浇筑前，钢筋应检验合格；模板安装牢固，缝隙平整、严密，杂物应清理干净，积水排除，并办理预检手续；混凝土配合比应符合设计强度要求；混凝土浇筑时自由落差一般不大于2m，当大于2m时，应用导管或溜槽输送；混凝土应分层浇筑，分层厚度不易超过300mm。各层混凝土浇筑不得间断；应在前层混凝土振实尚未初凝前，将次层混凝土浇筑、捣实完毕。振捣次层混凝土时振捣棒应插人前层50mm~100mm；混凝土试块按规范要求留置组数。
‡混凝土养生：混凝土浇筑完毕后，应在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够的湿润状态，养护期一般不少于7d，可根据空气的湿度、温度和水泥品种及掺用的外加剂的情况，适当延长。
ˆ模板拆除：当混凝土强度达到的合计强度75%以上时，方可拆除侧面模板；首先逐段松开并拆除拉杆，一次松开长度不宜过大。不允许以猛烈地敲打和强扭等方法进行；逐块拆除模板，拆除时注意保护墙体防止损坏；将模板及支撑拆除后应维修整理，分类妥善存放。
‰季节性施工
A、雨期施工
a、混凝土浇筑施工时必须随时准备遮盖挡雨和排出积水，以防雨水浸泡、冲刷，影响混凝土质量。
b、雨期施工期间，砂石含水率变化较大，要及时测定，并调整施工配合比，确保混凝土的质量。
c、混凝土开盘前应了解天气变化情况，尽量避免下雨时浇筑混凝土。下雨时应对已人模振捣成型的混凝土及时覆盖，防止雨水冲淋。
d、涂刷水溶性脱模剂的模板，应采取有效措施，防止雨水直接冲刷而脱落流失，影响脱模及混凝土表面质量。
e、在浇灌混凝土时，若突然遇雨，停歇时间过长，超过混凝土初凝时间时，应按施工缝处理。雨后继续施工时，应先对接合部位进行技术处理后，再进行浇筑。
f、现场用电的机械设备要做好接地和接零保护装置，安装良好的漏电保护器，并经常检查和测试可靠性。 在雨期施工前，应对现场所有线路及电气设施进行全面检查，有隐患及时纠正，并做好电气设施防雨、防潮、防淹、防雷等措施。施工期间要有专人定期检查、定期维护，预防触电事故的发生。
B、冬季施工
混凝土冬季施工中，由于环境温度较低，水泥的水化反应速度、凝结硬化速度以及强度发展速度都较慢，这将会显著降低混凝土物理力学性能，如抗压强度、抗拉强度、抗冻以及耐久性等性能。因此提高混凝土的抗冻能力是首要问题，而要解决这个问题，最重要的就是抓好施工阶段的质量控制。
a、原材料的选用。选用抗冻性高的水泥，应首选硅酸盐水泥或普通硅酸盐水泥。
b、施工外加剂、配合比。掺入提高抗冻性效果显著的防冻剂、早强剂等。冬季进行混凝土施工时，一定要控制好砂率，降低水灰比，一般不宜超过0.6。
c、混凝土搅拌。混凝土搅拌均匀，有利于增进混凝土强度和提高抗冻性。因此，尽量采用机械搅拌。在浇筑时避免过振及漏振，不允许产生分层离析和泌水现象，以免破坏混凝土的整体结构。在混凝土拌合前将水或粒料加热，搅拌混凝土时，把水加热65℃～85℃，并保证混凝土在搅拌时的温度不超过40℃，浇筑后的温度不低于l0℃～20℃。因而，混凝土的运输距离不宜太远。防止在运输过程中降温过快。混凝土入模后抓紧时间振捣、整平、抹面。
挂网喷播混生植物护坡施工方案
喷混植生植物护坡，是在稳定岩质边坡上施工短锚杆、铺挂镀锌铁丝网后，采用专用喷射机，将拌和均匀的种植基材喷射到坡面上，植物依靠“基材”生长发育，形成植物护坡的施工技术，它可达到恢复植被、改善景观、保护环境的目的。它具有防护边坡、恢复植被的双重作用，可以取代传统的喷锚防护、片石护坡等圬工措施。该技术使用的种植基材由种植土、混合草灌种子、有机质、肥料、团粒剂、保水剂、稳定剂、PH缓解剂和水等组成，其种植基材的配方是成功的关键，良好的配方能够达到在陡于1:0.75的岩质边坡上既具备一定的强度保护坡面和抵抗雨水冲刷，又具有足够的空隙率和肥力以保证植物生长。
整修边坡：整修边坡的主要任务是清除边坡上不稳定的石块。把凹凸不平的地方大致整平，以便让种植材厚薄均匀，对于松散的岩石用水泥砂浆抹缝粘结，若岩石边坡本身不稳定，应该进行加固处理，方法是采用预应力锚杆锚索固定。　　
‚锚杆，挂网：先用风钻或电钻按1×1m间距梅花形布置锚杆和锚钉，锚杆长120cm，锚钉长80cm。然后在坡面上铺镀锌铁丝网，网孔规格为5cm×5cm，应特别注意网及岩石之间的距离约为种植基材厚度的一半，挂网的目的是让种植基材在岩石表石形成一个持久的整体板块。
ƒ种植基材喷播：种植基材按比例混合后呈干粉状，用专用的客土喷播机在大马力空气压缩机的风压下，将种植基材均匀地喷上岩石表石，在喷口处用另外的设备同时加水，这样种植基材落在岩石上就是潮湿的。喷射设计厚度为12±3cm。喷射厚度是今后植物生长的关键所在，此环节应随时检查厚度以保证施工质量。　　
„喷播植物种子：将先配好的种子和纸浆等混合材料用液压喷播植草机直接喷射在种植基材表面上，该施工环节和液压喷播植草相同。应注意的是：喷播草籽经拌均匀粘附在纸浆或木杆等附着物上。在南方由于冬季气温低，种子发芽率多有降低，应适当加大种子的用量。
…覆盖：用无纺布(16g～18g/m2)覆盖以防止雨水冲刷，覆盖的目的，一是防止雨水冲刷，二是防止水分蒸发过快，三是保温利于种子发芽。
†养护：草坪植物虽然适应性强，但仍然是“三分种，七分养”，因此应特别重视草坪的养护。喷播后如未下雨则每天浇水以保持土壤湿润，狗牙根一般7天左右发芽，百喜草一般15～20天发芽，画眉草一般4～5天发芽，45天左右可以成坪，2个月覆盖率可达90%以上，成坪后可逐渐减少浇水的次数。在养护期间应随时观察草坪的水肥情况，水分主要是看根系土壤的湿润程度。在草坪成坪后由于其自身形成了一层草毯，对土壤中的水分散失有一定的保护性。一年以后，草坪基本上形成了其自身的生态，不需要特别的养护。
3、质量标准
混凝土挡墙
基本要求
混凝土强度实测值应符合设计及规范要求；混凝土应振捣密实、无蜂窝、麻面、露筋等缺陷。
‚实测项目
现浇钢筋混凝土挡土墙基础及墙身模板允许偏差应符合表1-01的规定。
表1-01            现浇钢筋混凝土挡土墙允许偏差
项次
检查项目
规定值或允许偏差（mm）
检验频率
检验方法
范围
点数
１
混凝土抗压强度（MPa）
符合设计要求
每台班
1组
见《混凝土强度检验评定标准》（GBJ 107）
２
长度
±20
每座
1
用钢尺量
３
断面
尺寸
厚度
≥±5
每20延长
1
用钢尺量
高度
≥±5
1
４
垂直度
0．15%H且≯10
每20延长
1
用经纬仪或垂直检测
５
外露面平整度
≤5
每20延长
1
用2m直尺和塞尺量取最大值
６
顶面高程
±5
每20延长
1
用水准仪测量
  注：H为挡墙高度(m)。
ƒ外观鉴定
(1) 混凝土表面的蜂窝、麻面不得超过该面积的0.5％，深度不超过l0mm。
(2) 泄水孔坡度向外，无堵塞现象。
(3) 沉降缝整齐垂直，上下贯通。
模板
基本要求
模板安装支撑牢固，不得有松动、跑模、下沉等现象；应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸；应按设计要求设置变形缝，变形缝应贯通，缝板应平直，安设牢固。
‚实测项目
现浇钢筋混凝土挡土墙基础及墙身模板允许偏差应符合表1-02、表1-03的规定。
ƒ外观鉴定
(1)模板拼缝必须严密不漏浆，模内应清洁。
(2)模板隔离剂涂刷均匀，不得对钢筋造成污染。
    表1-02             现浇钢筋混凝土挡土墙基础模板允许偏差
项次
检查项目
规定值或允许偏差（mm）
检验频率
检验方法
范围
点数
1
相邻面板表面高差
刨光模板
≤2
20m
2
用钢尺和塞尺量测
不刨光模板
≤4
钢模板
≤2
2
表面
平整度
刨光模板
≤3
20m
2
用2m直尺和塞尺量测
不刨光模板
≤5
钢模板
≤3
3
断面
尺寸
宽度
±10
20m
2
用钢尺量
高度
±10
杯槽宽度
+20，0
4
轴线位移
杯槽中心线
≤10
20m
1
用经纬仪测量
5
基础底面高程（支撑面）
+5，—10
20m
1
用水准仪测量
6
预埋件
高程
±5
每个
1
用水准仪测量，
用钢尺量位移
位移
±15

  表1-03                  现浇钢筋混凝土挡土墙模板允许偏差
项次
检查项目
规定值或允许偏差（mm）
检验频率
检验方法
范围
点数
1
相邻面板表面高差
刨光模板 钢模板
≤2
每20延米
4
用钢尺量
不刨光模板
≤4
2
表面
平整度
刨光模板 钢模板
≤3
4
用2m直尺量
不刨光模板
≤5
3
垂直度
0．1%H且≯6
2
用垂线或经纬仪检测
4
模内尺寸
+3，—5
3
用钢尺量长、宽、高各1点
5
轴线位置
≤10
2
用经纬仪测量纵、横向各1点
6
顶面高程
+2，—5
1
用水准仪测量
  注：表中H为挡土墙高度(mm)。
桩基及钢筋笼
实测项目
桩基及钢筋笼允许偏差应符合表1-04、表1-05的规定。
表1-04                 桩基允许偏差
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砼强度
在合格标准内
通过现场抽样砼试件抗压强度计算
2
桩位
50mm
全站仪或经纬仪：每桩检查
3
孔深（m）
不小于设计值
测绳器：每桩检查
4
孔径（mm）
不小于设计值
探孔器：每桩检查
5
孔倾斜度（mm）
0.5%桩长，且不大于200
垂线法：每桩检查
6
钢筋骨架底面高程
±50
水准仪测骨架顶面高程后反算：每桩检查
现浇钢筋混凝  表表1-05                钢筋笼允许偏差
项次
检查项目
规定值或允许偏差
检查方法和频率
1
受力筋间距（mm）
±20
尺量：每构件检查2个断面
2
箍筋间距（mm）
±10
尺量：每构件检查5~10个断面
3
钢筋骨架尺寸（mm）
长：±10；直径：±5
尺量：按骨架总数30%抽查
4
保护层厚度（mm）
±10
尺量：每构件沿模板周边检查8处

‚外观鉴定
(1)钢筋表面无铁锈及焊渣。
(2)多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。
四、质量保障措施
1、质量保证措施制定原则
严格按设计文件及相关的“规范”、“验标”施工，建立健全的质量保证体系，层层把好质量关；坚持按规定组织施工图会审制度，把设计的不足及错误克服在开工前。
严格执行各级质量管理的有关规定，严格按有关质量标准组织施工。
严把材料、设备质量检验关，把不合格的、无证的材料、设备拒于工程之外；各种隐蔽工程的检查、成品、半成品的试验都必须按规定的要求和程序办理。
内业资料严格按业主规定填报，做到真实、及时、准确，并按规定办理签证手续。
2、质量目标
质量目标：工程质量一次验收合格率100%，优良率95%，合同兑现率100%，并达到建设单位的质量创优标准。
保证质量的组织措施：认真贯彻落实“百年大计、质量第一”的方针，严格执行现行相关工程质量验收标准，把创优工作贯穿到施工生产的全过程中。在施工队伍选调、机构设置、管理制度、施工方案、机具购置等方面紧紧围绕创优目标，以保证和提高工程质量为主线，全面组织优质生产。
A、建立健全质量保证体系机构
建立并强化以项目经理为首的质量保证体系，配齐配强有关人员，做到各级领导、业务部门、现场指挥人员、作业班组质量责任明确，考核奖罚及时，充分调动全体职工的创优积极性。
选调精干的管理人员及施工队伍，加强职工的质量意识教育，对参加施工的全体人员进行培训和技术考核，坚持持证上岗制度。
质量保证体系框图
组长：项目经理
副组长：技术负责人
副组长：质检工程师

工地试验室

技

术

部

安

全

部

综

合

部

桩基施工队
砼施工队
边坡施工队

B、建立健全质量保证体系制度
建立健全内部检查制度，质检工程师由上一级检查机构派驻，实行工程技术部门管理、质量检查部门监控的监管分立体制，立足自检自控，确保创优目标实现。将现场质检工程师“一次检查合格率”作为考核指标，提高工程质量检查的严肃性、权威性。
编制切实可行的实施性施工组织设计及施工网络计划，按网络节点工期要求，分阶段控制，实现均衡生产，为保证工程质量创造条件。全面实行样板制，坚持样板引路，以点带面。各施工队按专业化组织施工，实行标准化作业。
实行“三服从、五不施工、一个坚决”制度：进度服从质量，计量支付服从工程验收，质量评定服从监理工程师；施工准备不充分不施工，试验未达到标准不施工，施工方案和质量保证措施未批准不施工，设计图纸没有自审和会审不施工，现场没有技术交底、重难点项目没有《作业指导书》不施工；质量不合格的工程坚决返工。
严格执行三级质量检验，加强工序控制，每道工序完成后，工班进行自检，施工队专职质量工程师先检查，再由质检工程师检验，重要工程总工程师把关，在自检合格的基础上报监理工程师检查验收，并做好质量记录，每道工序合格后，才能转入下道工序施工。
C、保证质量的技术措施
工程开工前，必须按分部、分项编写完善的施工组织设计和施工要求，呈报开工报告。施工组织设计和施工工艺及开工报告中所用材料、图纸、测量放样成果经监理工程师批准后进行。施工工艺设计的主要内容包括：工程概况、主要工序、施工方法和操作规程、施工大样图、结构计算、质量要求及标准、试验测量的要求人员、检验方法、频率、材料和设备使用计划等。
五、安全保障措施
1、安全生产管理体系
安全工作目标，实现“五无”、“两控制”；即：无职工死亡、无施工安全事故、无交通责任事故、无火灾事故、无机械操作事故和职工重伤率控制在0.6‰以下、轻伤率控制在1.2‰以下。
为确保施工安全，建立健全各项安全规章制度，做到依法办事；加强安全教育，提高广大职工的安全意识和防范事故的能力；及时开展安全生产大检查，消除事故隐患；建立高效、精干的安全组织机构，制定切实可行的安全技术措施，在施工中严格执行；并从技术上入手，针对实际情况，及时解决施工中的安全问题，以达到安全目标的实现。
2、安全生产保证措施
健全规章制度加强领导,成立安全生产领导小组，项目部设安全监察站、队设专职安全生产员,负责施工安全检查、指导和监督。
加强对职工安全生产教育和安全常识教育，牢固树立安全第一的思想，分工序定人定岗并建立各类人员岗位责任制。
对施工人员分类进行技术培训和指导，做到人人明确施工的各种规定, 规范和岗位责任，以及遇到问题时的处理办法。
加强机械设备,运输车辆和生产器具管理,严格按操作规程办事。
经常检查监督，狠抓事故苗头不放过，奖惩严明，以确保施工安全。
加强施工用电管理，照明、高压电力线路架设顺直，并保证绝缘良好。施工中加强对机具、电器设备的检查和维修，各种施工机械和电器设备均设置漏电保护器确保用电安全。线路架设高度和照明度符合标准，严防行走运行机械损坏输电线路，机毁人伤。
建立安全工作检查制度，做到班组每日、队每周、项目部每月进行一次安全教育和检查，使警钟常鸣，常抓不懈。
高空作业时，需配置安全网、安全带、防护栏杆。
积极推广安全生产先进经验，以点带面，做好安全工作，保证施工顺利进行。确保该项目工程目标安全事故为零。
3、安全保障体系框图
组长：项目经理
副组长：技术负责人
副组长：安全工程师

工地试验室

技

术

部

安

全

部

综

合

部

桩基施工队
砼施工队
边坡施工队

六、环境保护、水土保持保证体系及保证措施
1、施工环保、水土保持目标
环保、水保工程及主体工程本着“三同时”（即同时设计、同时施工、同时投入使用）的原则同步实施。坚持做到“少破坏、多保护，少扰动、多防护，少污染、多防治”；使环境保护监控项目及监控结果达到国家及地方政府颁布的有关环境、生态保护、水土保持的法规、方针、政策和法令要求；对施工人员的教育培训率达到100%，保护措施的贯彻执行率和覆盖率达100%。
2、施工环保措施和方案
按照合同和国家及地方有关环境保护的有关规定，对环境保护工作做全面规划，综合治理，及时及环境保护管理机构取得联系，遵守有关控制环境污染的法规。
从防止水、气污染、减轻施工噪音及震动、水土保持、粉尘控制等多方面采取合理措施，将施工现场周围环境污染降至最小程度，搞好污水处理，防止污染水质，做好水土保持。并按业主批准的环境保护措施完成对环境的恢复工作。
制定下发环保细则，对职工进行环保教育，采取有效措施保护自然环境。废弃物和垃圾运到指定地点；疏通排水系统，防止水土流失；加强管理，建立严格的检查制度，由项目经理负责监督检查。
3、环保组织机构及体系
A、环保组织机构
项目部成立以项目经理为组长的环境保护领导小组，综合办公室主任任副组长，各施工队队长及安质检查人员为组员，办公室为日常环保的管理部门，负责制定环境保护措施及检查标准，检查监督施工队各项环保工作的落实，项目部各职能部门积极配合环保工作的实施。
B、环境保护体系
建立环境保证体系，实行逐级负责制，责任到人，制定环保措施，进行环境目标设计，加强环保意识，实施全过程环保监督和控制
4、环境保护措施
施工中大型机械设备调运频繁，运输车辆往来穿梭，注意道路、耕地和附近建筑物的保护，运输便道洒水养护，路基填土洒水夯实，避免车辆荡起粉尘影响周围环境。
施工中不得造成及施工范围无关的其他建筑物的稳定破坏，保持周围环境协调，严格保护用地界以外的植被、树木。
做好防洪排水工作，防止因施工淹没损坏附近的建筑物；对沿线的河流、小溪保持清洁和畅通，严禁将生活废水、垃圾及废弃物倾倒于河道内。
5、水土保持措施和方案
基坑开挖工程的弃土场按设计实施工程防护，禁止向河渠倾倒。
施工现场作业产生的污水，禁止随地排放。作业时严格控制污水流向，在合理位置设置沉淀池，污水经沉淀后方可排出或回收用于洒水降尘。未经处理的废水，严禁直接排入排水设施。
混合料拌合机及运输车清洗废水排放入沉淀池内，经二次沉淀后，方可排出。
驻地生活区内设置垃圾点，垃圾集运到环保部门指定的地点存放。厕所建设达到统一标准，做好厕所卫生的清理和管理工作。同时做好驻地的绿化、美化、净化。
制定废渣等固体废弃物的处理、处置方案，及时清运施工弃土和弃渣，建立登记制度，防止中途倾倒事件发生并做到运输途中不撒落。
七、文明施工、文物保护保证体系及保证措施
1、文明施工保证措施
(1)工程实施时按广西建设工程现场文明施工管理的相关规定执行。
(2)建立健全文明施工检查考评制度，项目部每周进行一次自检，同时要配合监理部门对文明施工的检查。项目经理部指派专人主抓文明施工及环境保护工作，并将文明施工和环境保护工作开展的成效优劣及否及各专业班组和管理人员效益挂钩。
(3)项目部临时用地相关按标准进行布置，四周设置排水沟。
(4)根据施工平面图规划生活用房和施工用房，在工地门口设置明显的标示牌，标明建设工程名称、规模，建设、设计、监理、施工单位名称，建设单位工地总代表，施工单位总负责人及总工程师的姓名，工程开竣工日期，施工许可证批准文号等内容。并应同时设置统一规格的施工标牌。
(5)施工场地出入口应设置洗车槽，出场地的车辆必须冲洗干净。
(6)施工场地道路必须平整畅通，排水系统良好。材料、机具要求分类堆放整齐并设置标示牌。严格用地管理，临时工程等设施均安排于计划用地红线内。
(7)场地内的管线应严格按设计和安全规定架设，并严加管理，杜绝乱搭乱接。建立工地文明、卫生防水责任制，落实到人。
(8)施工人员及管理人员均应佩戴胸卡上岗，上岗时并必须戴安全帽，并做好施工现场的安全保卫工作，采取必要的防盗措施，建立门卫值班制度并设专职保安值勤。非施工人员不得擅自进入施工现场，施工人员着装不合安全规定的也不准进入施工现场。
(9)现场弃土及施工垃圾应及时清除，注意搞好工地及四周的环境卫生，创造良好的生活、施工卫生条件。
(10)工地现场机具设备及材料堆放应合理有序，现场的废料应及时清运，场地在干燥大风时应注意洒水降尘。
2、文物保护措施
①施工中如发现文物应及时停工，采取有效封闭保护措施，并及时报请业主及相关部门处理，任何人不得隐瞒或私自占有。
②对地下管线应妥善保护，不明管线应事先探明，不允许野蛮施工作业。
③对于地上的其他设施，根据其位置、用途及周边环境等情况，先跟建设单位及相关所有主体进行沟通，制定好处理方案，采取迁移或加固等切实有效的措施后，方可进行施工
八、 项目风险预测及防范、事故应急预案
1、 项目风险预测及防范
本项目的主要风险来源于安全方面，本项目施工过程中风险预测：起重作业掉物倾翻事故；食物中毒；洪水、防洪渡汛等不可抗力自然灾害；突发传染病；机械事故。风险防范突出如下重点：
A、建立安全隐患排查制度，定期对施工现场进行安全隐患排查。
B、将各项安全隐患进行归类，计算相应的出风险值。
C、对各项风险进行评价，对危险性大的隐患制定专项预防方案。
D、同时，根据方案做好安全防护工作，并在明显位置设置醒目警示标志。
E、施工现场危险部位应张贴悬挂醒目的宣传标语、标志，起到宣传、警示效果。
F、建筑材料、构件、料具必须按总平面布局堆放，料堆挂名称、品种、规格等标牌，以方便工人取料施工，防止材料堆放混乱，阻碍施工。
G、禁止穿拖鞋、高跟鞋、裙子、短裤或赤脚进入施工现场。
H、两米以上高度、悬空作业、无安全设施的，必须系好安全带、扣好保险钩，如在光滑的地面使用梯子，必须在梯脚做好防滑措施。
2、 事故应急预案
3、 施工中特别是施工前期，经常组织进行专门抢险培训和抢险演练，做到分工明确、责任到人，组织有力，行动迅速，遇险不慌不乱。应急预案试验或演练以后，若发现应急预案不能有效控制和避免事故的发生或扩大时及时修订。
备齐专门抢险设备物资，专人看管，定期检查，不得挪做他用。
施工中如突遇停电，备用发电机立即投入使用，确保施工设备的正常运转，确保施工人员安全撤离。
雨期施工密切注意天气情况，及时和气象部门联系，做到洪水来前有充分准备，人员、机械设备、物资事前转移到安全地点。驻地、各工点排水系统完备，数量充足。洪水到来时应急领导小组成员24小时值班，调集临近工区人员组成抗洪抢险分队，全力以赴，加强抽排水，保护已完工程。
高坠事故发生后，立即对伤员进行现场急救，并在工地医院医务人员的陪护下，转到当地医院抢救，同时确认脚手架、防护网等设施安全状态，必要时进行加固处理。
发生险情和事故后，现场报警人立即向应急指挥中心（项目经理部办公室）通报，指挥中心值班人立即向应急领导组组长报告，同时现场设置警戒线，防止闲杂人员进入。
九、廉政建设措施及组织机构
1、廉政建设
随着社会经济的不断发展，在经济社会物欲冲击下，不正当、不健康现象也随之派生，我们高速公路建设领域也在不同程度上受到影响，因此，不断提高企业施工生产水平的同时，也要强调端正党风，加强廉政建设。
A、我们将严格遵守国家法律、法规，依照工程建设合同履行施工，精心组织、科学管理、全力以赴完成工程建设任务，确保工程质量。
B、不以任何名义为参及施工建设管理的人员报销应由单位或个人支付的任何费用。
C、不得为参及施工建设管理的单位和个人购置或提供通迅工具、交通工具和高档办公用品等。
D、不得以任何理由行贿、馈赠礼品或收受贿赂、接受礼品。
F、不得以私人关系向建设单位的人员及家属询问有关工程建设情况。
2、反腐倡廉保证措施
A、成立反腐倡廉领导小组，由项目经理担任组长，在上级党委和纪检部门的领导下开展工作，并自学接受社会监督。
B、加强领导干部及一般干部的廉洁自律教育，严格要求规范干部行为。
C、我单位纪检部门定期或不定期对项目经理部领导进行廉政教育。
D、加强经济法规的学习，杜绝经济违法事件的发生。
十、附图附表

24 / 24
