变频器过流过载故障的维修演示幻灯片.ppt

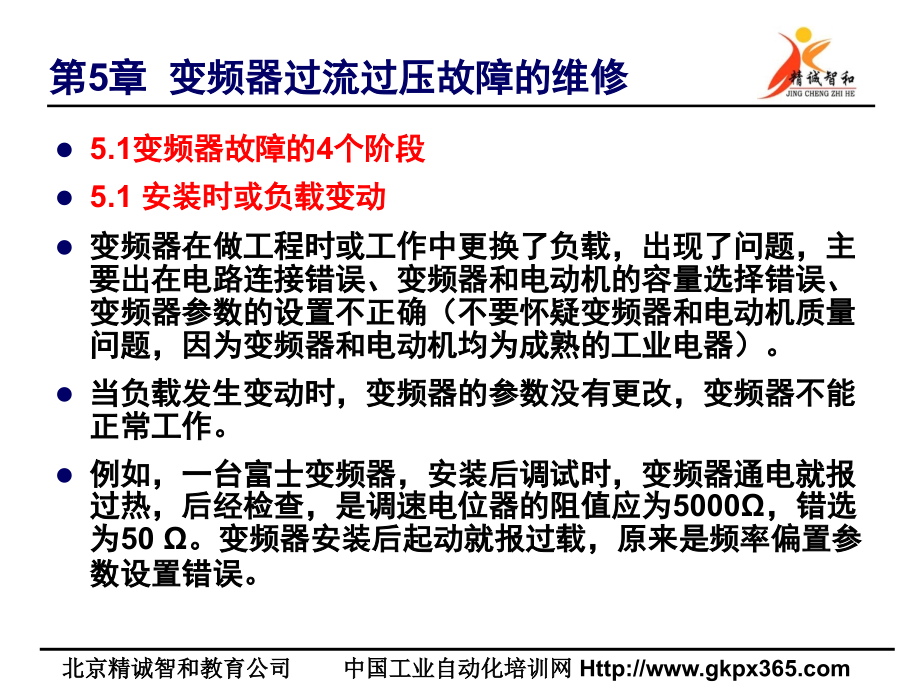

第一章 变频器过流故障的维修,单击此处编辑母版文本样式,第二级,第三级,第四级,新疆博识通咨询有限公司0991-8866928 中国工业自动化培训网 Http:/,北京精诚智和教育公司 中国工业自动化培训网 Http:/,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,变频调速维护、保养实用技术培训,第5章 变频器过流过压故障的维修,5.1变频器故障的4个阶段,5.1 安装时或负载变动,变频器在做工程时或工作中更换了负载，出现了问题，主要出在电路连接错误、变频器和电动机的容量选择错误、变频器参数的设置不正确（不要怀疑变频器和电动机质量问题，因为变频器和电动机均为成熟的工业电器）。,当负载发生变动时，变频器的参数没有更改，变频器不能正常工作。,例如，一台富士变频器，安装后调试时，变频器通电就报过热，后经检查，是调速电位器的阻值应为5000,，错选为50。变频器安装后起动就报过载，原来是频率偏置参数设置错误。,第5章 变频器过流过压故障的维修,5.2变频器交付使用后频繁出问题,因为变频器刚刚投入使用，老化问题不存在，频繁出问题主要是变频器和电动机不匹配、参数设置不正确，有些问题没有考虑到。,例如：变频器安装后较频繁的跳过流或过载，是变频器的电流容量选的小，或电动机电子热继电器参数设置的偏小，或使用问题（人为故障）；变频器工作中经常的跳过压，是变频器应该安装制动电阻或着要优化变频器的参数设置。一轧钢机4个月坏了4次，一是使用中过载，二是应该安装制动电阻。,第5章 变频器过流过压故障的维修,5.3 变频器已经正常工作了一段时间,变频器已经正常工作了一段时间，各方面均良好，突然出现了跳闸现象，是电动机或负载出现了问题，重点检查电动机或电动机拖动的外负载。,例如：工程做完后系统工作良好，突然一天变频器过流跳闸，检查后发现电动机绕组短路；,污水泵连续工作了半年一切正常，突然一天过流跳闸，原来是污水含沙量增加，造成变频器工作电流大.,第5章 变频器过流过压故障的维修,5.1.4 变频器已经应用了几年之后,变频器、电动机、电动机拖动的外负载，都会出现老化现象，出现了故障报警，故障的排序为,负载电动机变频器。,例如，变频器应用了两年之后，出现了过载跳闸，结果是传动系统负载老化；变频器工作了4年后，起动时频率上升到15Hz过流跳闸，结果是电动机匝间短路；变频器工作中突然爆模块，结果是输出电缆接头包扎处强度不够，天车移动时天长日久接头短路；变频器工作了5年后，输出频率震荡，结果是电流取样电路阻值变大。,第5章 变频器过流过压故障的维修,1.变频器跳闸电流值,变频器根据不同的机型，有不同的过流值。,风机和泵类变频器一般为110120%；,基本U/F控制为150%，,矢量控制为150200%。,当变频器电流达到过流限定值，便报警跳闸保护。显示“OC”过流故障。,第5章 变频器过流过压故障的维修,4.1.2 变频器启动过流跳闸,1.负载惯性大引起过流跳闸,风机、带惯性轮的机械系统、圆盘形负载等，均属于大惯性负载。因为负载的惯性较大，变频器的加速时间设置的较短，电动机的转速跟不上变频器的输出频率，造成,n,增大过流跳闸。,解决方法,增加变频器的加速时间（见下图）。也可以设为转矩自动功能。,第5章 变频器过流过压故障的维修,2.负载重引起过流跳闸,（1）带载起动的设备，如电梯、吊车、矿井绞车等，,在启动时，当变频器的输出频率上升到电动机的转速,差,n,时，因电动机负载重不能转动，则,n,T,I,1,I,1,I,M（过流值)跳闸。,解决方法 进行转矩提升。,第5章 变频器过流过压故障的维修,（2）频率上升到一定值过流跳闸,因为负载偏心和有降速装置，当负载转到偏心造成的附加转矩最大时，变频器的输出频率上升到一定值，变频器过流跳闸。,解决方法仍然为：,设置低频转矩补偿，提高启动转矩。,第5章 变频器过流过压故障的维修,说明：,1）,变频器起动过流一般是变频器安装完毕、调机时发生的。因为调机时该问题已经解决，在投入正常运行后该故障一般不会再发生。,如果在正常运行后出现了起动过流，要考虑其它原因，特别警惕负载短路。,2）,为了防止变频器启动过流跳闸，可以选用矢量变频器，因为矢量变频器有更强的过载能力（在启动时就有200%的输出转矩）。,第5章 变频器过流过压故障的维修,5.1.3 正常工作中负载引起过流跳闸,1.冲击负载,负载,忽大忽小，即冲击性负载。当负载大于了变频器的容限过载电流，变频器过流跳闸。,故障排除：,当变频器跳闸达到了容限电流（150200%,I,N），电动机的转速又较低时，可以考虑,增加一级减速器，利用提高转,速的方法减小电动机电流；如,果没法增加减速器，就要考,虑,更换高一级功率档次的变频,器。,第5章 变频器过流过压故障的维修,2.变频器参数设置不当或失控过流,过流现象：,变频器U/F线设置不当、变频器PID控制反馈信号丢失，速度突然上升过流；矢量控制中因电动机参数预置,或自扫描不正确（变频器工作中进行的自扫描）、环形编码器损坏，都会使变频器出现过流跳闸。,第5章 变频器过流过压故障的维修,解决方法：,修改基本,U/F,线；检查变频器的反馈环节，更换故障传感设备；矢量变频器重新空载扫描；参数恢复为出厂值重新预置。,第5章 变频器过流过压故障的维修,3.负载不正常造成过流,过流现象,抱闸过流：松闸、抱闸时间选择不合适造成变频器过流跳闸。例如门式起重机，重物下放时变频器过流跳闸。,负载发生变化，机械系统卡住，管道堵塞，风道突然落尘等。,解决方法,：,按电动机的额定转速差计算松闸抱闸时间；设置抱闸限定电流（在需要转矩控制的系统中，限流功能慎用）。排除机械故障，疏通风道，更换老化管道。,第5章 变频器过流过压故障的维修,4.电磁干扰,零序电流干扰,电磁耦合干扰,辐射干扰,第5章 变频器过流过压故障的维修,5.1.3.外电路短路造成过流跳闸,电动机绕组短路、接线短路、接线端子短路等引起的过流，是最危险的一种过流。,过流的特征是,：该过流不存在,n,的上升时间变频器运行就跳闸，不能工作。,过流物理现象分析：,因为电路已经短路，不存在电动机的频率上升时间，运行就过流。短路过流时电流的陡度大，烧坏开关管。,第5章 变频器过流过压故障的维修,5.1.5 内部电路损坏过流跳闸,1.驱动信号畸变过流,变频器的驱动信号畸变，造成工作电流增大。,特点：变频器工作过流跳闸，能复位，复位后可重新起动。,2.模块损坏过流,特征为：一上电就跳闸，一般不能复位。,主要原因是模 块坏、驱动电路坏、电流检测电路坏，该故障属于变频器内部故障。,第5章 变频器过流过压故障的,总结：变频器过流分析思路,1.变频器出现过流跳闸，首先区分是安装问题还是使用问题。变频器刚投入使用时就存在过流跳闸问题，考虑变频器的容量选择是否小、参数设置是否不合理。,2.正常工作了一定时间后出现跳闸，重点检查电动机的负载。,3.频率,上升到1Hz以上跳闸，启动过流。,4.频率上升到5Hz以上跳闸，启动过流或电动机绕组短路。,5.运行中不规则跳闸，,冲击负载。,6.上电运行就跳闸，输出短路，千万不能再试。,第5章 变频器过流过压故障的维修,5.2 故障案例,案例1：启动过流,某厂两,台料浆泵配用90kW电机，额定电流为164A。选用富土FRN90P9S一4CE变频器，额定电流176A。在系统启动过程中频率约在12Hz时电动机堵转，随后变频器过流跳闸，启动失败数次。,检查设定参数，变频器转矩提升保持为,出厂设定值0.1，0.1是转矩提升功能设置为减转矩特性。由于该系统工艺流程影响，出口存有初始压力，当变频器输出频率上升到12Hz时，初始压力最大，造成电动机启动失败。,第5章 变频器过流过压故障的维修,该变频器具有转矩自动提升功能，它根据变频器的实际输出转矩，自动提升补偿，故将转矩提升码改为0.0，选择了自动转矩提升模式，电动机正常启动。,第5章 变频器过流过压故障的维修,案例2：补偿不当启动过流,案例现象：某水泥回转窑配用电机为Y315L28、110kW，选用美国A-B公司1336s-B250HP变频器驱动。试车时，水泥回转窑起动正常，但下料后停止再起动时，频率约在10Hz左右总是因电动机堵转造成变频器过电流保护动作，最大电流高达530A。分析其原因是水泥回转窑带物料起动时因物料堆积角大，起动时造成负载偏心，增大了回转窑的起动阻转矩使起动失败。,第5章 变频器过流过压故障的维修,参数调试,：调整变频器压频比,U,f,为37Hz时输出额定电压，起动成功。但完成起动后变频器,进入恒功率运行，因电动机磁通过大导致电动机铁芯饱和发热，20Hz时电流高达380A，无功电流约占80。,第5章 变频器过流过压故障的维修,实际过流是在10Hz左右，因此，只要在13基频以下的低速区间设置足够的转矩提升，在其他频率段基本保持恒转矩下,U,f,曲线的斜率，是能够完成回转窑调速控制的，也就是应该设置低频转矩补偿。,通过反复调整转矩提升参数，解决了回转窑起动和运行问题。,第5章 变频器过流过压故障的维修,案例3：变频器工作中过流跳闸,案例现象,：某钢厂采用ABB/200kW变频器，驱动160kW/4极电动机，用于一小型轧机。变频器采用矢量控制，用数字编码器组成速度闭环。一天在工作中出现过流跳闸。,案例分析,：在工作中负载没有变化，检查电动机没有短路故障，问题可能出在变频器或控制电路。,案例维修,：仔细检查变频器的控制电路，发现旋转编码器有些松动，拆下检查，转轴已经框动。更换一只新的同型号编码器，过流故障排除。,编码器故障，造成矢量控制失常，使变频器过流跳闸。,第5章 变频器过流过压故障的维修,案例4,：变频器过流跳闸,故障现象：,一金属加工企业变频器改造项目，用一台75KW变频器拖动一台75KW电动机。,变频器启动过程中跳“OC”，不能工作。,故障检查：,根据变频器跳OC现象分析，因为是空载起动（,变频器已应用了一段时间,），不像是起动过电流，怀疑电动机有问题。将电动机接线断开，重新起动，变频器工作正常。测量电动机绕组电阻，没有短路现象。后将电动机又接回变频器，仍然跳OC。,第5章 变频器过流过压故障的维修,故障原因分析：,将电动机分解，发现电动机绕组有短路烧痕，判断为电动机匝间短路。,因为电动机为工作多年的老电机，绝缘程度大大下降，变频器的输出波形又为PWM波，造成电动机匝间局部短路。重新换一台电动机，故障排除。,（测量因为用的是万用表，低阻分辨率太小，测不出）,在设备改造时,，要注意老电动机的绝缘是否下降，如不能适应变频器的要求，就要采用变频器专用电动机或新电机。,第5章 变频器过流过压故障的维修,案例5：,电动机过流,案例现象：,某水务局一台变频水泵，当变频器输出频率达到16Hz时变频器过流跳闸。,案例分析：,因为变频器驱动的是水泵，水泵按平方率特性曲线输出，不会在某频率出现过载情况。那么变频器过流另有原因。断开电动机，空载运行正常（该变频器可以空载运行），再接入电动机，仍然在16Hz左右出现过流跳闸。换一台电动机，运行正常，说明过流是电动机故障,。,第5章 变频器过流过压故障的维修,案例处理：,分解电动机，发现电动机绕组有短路现象。原来变频器的输出频率上升时，电压也在上升，当,电压上升到匝间击穿电压时，变频器过流跳闸,第5章 变频器过流过压故障的维修,案例6：变频器过流爆机,案例现象：,一ABB、55kW变频器，拖动一台55kW电动机。突然一天变频器开关模块爆裂，变频器报过流。,案例分析：,模块爆裂有两种情况，一种是电动机短路，造成变频器过流；另一种是变频器内部驱动电路等故障造成变频器模块损坏。在检查变频器的同时，测量电动机的绕组参数，没发现电动机有短路情况，即判断变频器为内部原因损坏。后换一台新的55kW变频器，一运行变频器就报过流故障。,第5章 变频器过流过压故障的维修,案例维修:,再次检查电动机绕组电阻,仍没有发现问题。将电动机分解，发现有一转子风叶刮扫定子的其中一个绕组，当转子转一周时发生刮扫一次，刮扫时发生短路，造成变频器过流。更换电动机绕组，故障排除。,第5章 变频器过流过压故障的维修,案例7,：一台1.5KW工作过流,故障现象：,变频器工作显示OCU（过流）故障。,故障检查,：将电动机断开，变频器正常，更换一台新的电动机，还是报过流故障。,开始认为是电流检测保护电路有问题，对电流保护检测电路进行全面的测量，没有发现不正常的现象。,奇怪的是这个故障可以复位。根据以往维修经验，在修理旧变频器时，都必须将驱动电路的滤波电容（一般是贴片电容）全部更换，因为这些电容容易老化。将该变频器的滤波电容全部更换，上电运行正常。,这台机器主要是由于驱动电路的滤波电容老化引起OCU故障。,第5章 变频器过流过压故障的维修,5.2 变频器过载故障的维修,第5章 变频器过流过压故障的维修,5.2 变频器过载故障的维修,5.2.1 过载故障定义,电动机在运行中，,运行电流超过了额定值但又小于过流限定值，运行时间又较长，称为过载。,过载的基本特征是：电流超过了额定值，通过一定的时间积累，报过载故障。,过载报警时间的长短和过,载电流的大小有关，过载,电流越大，报警时间越短。,第5章 变频器过流过压故障的维修,变频器反时限特性,变频器过载是按,反时限,特性设置，根据反时限特性，当变频器的输出电流达到额定电流的95%、工作时间1h，变频器报过载。大家要注意变频器的这一特性，在风机、水泵选用时要留有余地。因为这些负载有时是连续恒功率运行。,第5章 变频器过流过压故障的维修,5.2.3 变频器过载的两种情况,1.电动机过载,当电动机的容量小于变频器的容量时，变频器又设置了电动机的过载,保护值，变频器报的是电动机过载。,2.变频器过载,当变频器和电动机的容量选择的相同时，变频器报过载是变频器过载，但同时也是电动机过载。,第5章 变频器过流过压故障的维修,5.2.4 机械负载过重电动机过载,1.机械负荷过重的判断（正常过载）,电动机出现了过载跳闸，因为负荷重的原因有：,1）,电动机发热，用手触及电动机的外壳，明显发烫（是鉴定电动机运行中过载的第一步）；,2）,变频器显示屏上读取运行电流，与电动机的额定电流进行比较，明显偏大。,第5章 变频器过流过压故障的维修,2.机械负载过重故障的排除,电动机出现负载过重的原因有：,1）在人工喂料的负载系统中，控制喂料量，使电动机工作在额定状态。如搅拌机、打浆机、提升机等。,2）在非人工喂料的系统中，负载的大小不可控，瞬时产生过载。解决的方法为：,如果是电动机采用降速传动，并且电动机的工作速度较低，可考虑适当加大传动比，以减轻电动机轴上的负荷。如传动比无法加大，则应,加大电动机的容量,，否则长期过载要烧坏电动机。,第5章 变频器过流过压故障的维修,如果是变频器和电动机的容量选择相同，电动机直接传动，如泥浆泵、风机等，工作中出现过载，是变频器的容量选的小，,应换为大一级的变频器。,第5章 变频器过流过压故障的维修,3.变频器参数设置的不合理,1）电动机的热保护电流设置的较小，,电动机实际上没有过载，变频器达到了设定的电流，变频器过载跳闸。这种情况可以重新设置过载电流，将过载电流设置的高一些（,一般设定电流为电动机额定电流的105%110%）。,2）,变频器没有报过流，但电动机过流烧毁。,该种现象是变频器的容量比电动机的容量选择的大，而变频器的过载电流没有改动，还是原来的默认值，当电动机过载时变频器不跳闸，时间一长将电动机烧坏。,第5章 变频器过流过压故障的维修,5.2.4 负载异常或变频器异常引起过载跳闸,1.三相电压不平衡,1）故障现象,变频器内部开关电路异常，如缺相、输出电压不平衡，引起某相的运行电流过大，导致过载跳闸。,有效的方法是用电压表测量变频器的三相输出电压，以判断变频器是否缺相或电压不平衡。,2）排除方法,用电压表（数字万用表不能用）测量电动机侧的三相电压，,变频器输出电压不平衡，90%是变频器出了问题。,第5章 变频器过流过压故障的维修,2.误动作,如果电动机的热量并不大，但变频器的检测电流偏大，导致过载跳闸，是变频器的检测电路误动作。这种情况原则上要进行变频器的解体维修，但可以将过载电流设置的较大，消除误动作。,第5章 变频器过流过压故障的维修,5.2.5 过载案例分析,案例8：,一台富士FR5000G11S、11KW变频器拖动一台Y2-132S-6、7.5kW电动机，投入运行时，频繁跳过载，显示“OLU”。经测定该电机的堵转电流达到50A，约为电动机额定电流的3倍。,故障检查：,现场检查机械部分是否卡死，盘车轻松，无堵转现象；检查电动机，无短路故障。又参考变频器使用说明书，检查变频器的参数，经检查，“频率偏置”原设定为3Hz，变频器在接到运行指令但未给出频率控制信号之前，电动机一直接收3Hz的低频运行指令而无法起动，造成过载。,第5章 变频器过流过压故障的维修,故障分析：该电动机为6极，,额定转速970r/min，转速差为30r/min，转差频率为30P/60=303/60=1.5Hz。变频器的频率偏置是转差频率的,3Hz1.5Hz=2倍,因电动机的起动频率设置偏高，电动机还没有来得及转动时就已经形成过流。将变频器的频率偏置设为0，,变频器起动正常。,第5章 变频器过流过压故障的维修,案例9：变频器输出频率不能上升到预定值,案例现象,：一台西门子M430变频器，功率30kW，拖动一台17.5kW水泵恒压供水。管道压力设为0.2Mpa，变频器上限频率设为50Hz。,变频器工作时频率上升到40Hz时就不再上升，水压没有达到预定要求，变频器报F0005（过载）故障。,案例分析:,该变频器采用接点压力表作为压力控制，当用水量大时，变频器的输出频率上升到40Hz时，报过载，频率不再上升，管道压力为0.05Mpa。,当用水量少时，变频器输出频率可以上升到43Hz，管道压力可上升到0.13Mpa。,第5章 变频器过流过压故障的维修,查看过载电流,，为33A，是17.5kW电动机的额定电流。怎么变频器频率上升到40Hz就达到额定电流呢？根据变频器的输出频率能在4043Hz变化，电动机又可长期工作，不像电动机有短路故障。,故障排除,：,询问用户，原先用的电动机为17.5kW，为了提高供水量，将电动机改为了25kW，变频器,的参数没做相应改动。变频器还是按照,17.5kW电动机的参数运行。,西门子变频器具有电流限制功能，当达到设定的电流时变频器的输出频率就不再升高。,重新按照25kW电动机设置变频器的工作电流，变频器工作正常。,结论：,变频器参数设置不合理造成的过载。,第5章 变频器过流过压故障的维修,案例10：电动机停在空中不动,案例现象,：,有一钢厂新装了一台西门子M440变频器用于上料小车，发现小车悬在空中，电动机既不能正转上行，也不溜鈎下滑。其原因为重物向下的反力矩正好等于电动机向上的正力矩，而变频器形成向上的正力矩的电流正好为,设定的额,定电流值,。该例中如果物料装的少,一点，变频器能正常工作；多一点，,变频器过载。当正好装的不多不少时，,就出现了上述现象。,第5章 变频器过流过压故障的维修,案例11：矿井煤车失控下滑,案例现象：,有一矿井用绞车运煤，有一次因装煤过载，煤车上行到一定距离时变频器过载跳闸。因抱闸 系统没有起动，造成煤车下滑冲撞事故。,案例解决：,调整抱闸系统，控制装煤量。,第5章 变频器过流过压故障的维修,5.3 变频器过压故障的排除,5.3.1 过压问题的提出,第5章 变频器过流过压故障的维修,1.输入过压,输入过压主要原因为夏天雷电。解决方法是在三相输入端安装避雷器或压敏电阻。电压等级为250V，安装位置为变频器的入口端，公共端接地。,第5章 变频器过流过压故障的维修,2.消除回馈过压的方法,在电路中接入制动电阻,。当电容上的电压上升到760V以上，制动单元VT,B,导通，制动电阻,R,B,放电制动，将回馈电能消耗掉，使电动机得到制动力矩而制动。,如果制动电阻的制动能力不够，仍然会产生过压跳闸。,第5章 变频器过流过压故障的维修,过压总结：,1.,只要是电动机的转速大于了变频器的输出转速，电动机就产生发电效应，给变频器充电。,2.,一旦电动机出现了回馈电能，有制动电阻，制动能力不够，也会产生过压现象；没有制动电阻，意外产生了回馈电能，也会产生过压现象。,在工程上，变频器过压现象是复杂的，但我们循着电动机只要出现了发电效应，,必然受到了外负载能量干扰，由负载拖着电动机转动，,只要,找出了负载拖着电动机转动的原因，问题就解决了,。,第5章 变频器过流过压故障的维修,5.2.4 过压案例分析,案例10：茶叶机变频器恒速运行过压,某茶叶厂使用两台三菱变频器FR-E540-2.2K-CH（2.2KW）变频器，控制两台6CBC型八角炒干机（如图所示），其中一台变频器一直运行良好，另一台变频器运行中偶尔出现EOV2恒速过压故障。后用户将此变频器功率换高一档为3.7KW，,仍然跳过压。,第5章 变频器过流过压故障的维修,案例分析：茶叶机变频器恒速运行过压,由于变频器能在复位后正常运行，所以应重点检查变频器在运行中的电压变化情况。测量,变频器FR-E540-2.2K-CH的直流母线电压,U,PN,在恒速运行过程中电压偶尔有上升现象，当电压达到760V时变频器报EOV2（恒速过压故障），从此现象可以看出此台八角炒干机在恒速运行过程中，是由于机械部分重心不稳而出现再生回馈。,第5章 变频器过流过压故障的维修,解决方法,1）改善内部结构，消除,机械偏心。,2）增加制动电阻。,第5章 变频器过流过压故障的维修,案例3：工频泵停机变频泵过压跳闸,某水务局一台100KW工频泵和一台160KW变频泵并联为市区供水，当100KW工频泵拉闸停机时，变频泵报过压跳闸。,第5章 变频器过流过压故障的维修,案例分析：,工频泵工作时，水流在管道中高速流动，形成很大的惯性。当工频泵突然停止，管道中产生负压，形成空化现象，负压将水从变频泵中吸入，推动叶轮转动，使电动机的转速高于变频器的输出转速，电动机产生发电效应。,解决方案：在变频器上加装制动电阻。,第5章 变频器过流过压故障的维修,案例4：TD3100满载时报过压故障,1.问题描述,老系统改造项目,用TD3100-4T0150E变频器驱动一台15kW、原日本产绕线式电动机。电动机参数为：15kW,380V/33A,945r/min。变频器曳引机速度为1m/s,编码器为1024PPR,外接三菱PLC进行多段速选择、开关门和其他安全控制。,根据变频器参数进行设置，在非满载情况下，工作正常；当做,满载测试,时，电梯下行时变频器一启动就,报E005（过压）故障。,第5章 变频器过流过压故障的维修,2.问题处理,查看历史故障记录,显示母线电压为直流782V,可以确认是过压导致运行异常。现场检查制动电阻接线正确,怀疑制动电阻选择不合适。据用户反映：原先配的电阻为两个42/2kW并联（并联后21/4KW）,由于现场工程师认为电阻太小,增大为8/1.2kW四个串联，,总电阻为32/4.8KW,。所以,改回原来的42/2kW两个并联,故障被消除。,第5章 变频器过流过压故障的维修,3.改回后出现的新问题,电阻改回以后，发现电阻温度较高，不能长期频繁应用，故再用两个并联的8/1.2kW进行串联（4+21=25）。最后将负载加大120%额定负载,电梯运行正常。,第5章 变频器过流过压故障的维修,3.制动电阻的计算（参考资料）,制动电阻制动就是使电动机得到一定的制动力矩。制动力矩和电动机惯性大小、制动时的转速差成正比。也就是制动电流与上述二者成正比。因为同一型号的变频器现场工作情况不同，需要的制动电流不同，因此制动电阻的计算较复杂。,第5章 变频器过流过压故障的维修,当,取制动电阻的制动转矩等于电动机的额定转矩,(,T,B,=,T,N,)时，有,式中，,R,B,制动电阻阻值，单位为,；,U,PN,直流母线上制动起始电压，一般为760V；,I,N,电动机的额定电流，单位为A。,当需要制动转矩,大于或小于电动机的额定转矩，制动电阻的阻值减小或增大，因此，制动电阻的选择范围为,（式中x为选择系数）,选择系数0.82.5对应制动力矩为电动机额定转矩的2.50.8倍。如选x=0.8，制动力矩为2.5倍额定力矩,。,第5章 变频器过流过压故障的维修,4.制动电阻的容量计算,当制动电阻,连续,工作，其容量为:,式中,，,P,B,为制动电阻的容量，当,U,PN,的单位为V，,R,B,的单位为,，则,P,B,的单位为W。,因为一般制动电阻,不是连续,工作，因此,P,B,可修正为:,式中，修正系数，根据制动电阻的使用率和变频器容量的大小确定。,变频器容量,P,N,18.5kW,=59,变频器容量,P,N,22kW,=2.54,第5章 变频器过流过压故障的维修,根据上述电梯案例的制动电阻R,B,=25,，电阻功率P,B,=5kW（实际选择值），计算选择系数和修正系数：,X：,取U,PN,=760V，I,N,=33A，代入上式有x=1.1,：,取P=5kW，U,PN,=760V，R,B,=25,，代入上式，有,修正系数 =4.62,与上面公式给出的经验数据基本相符。,第5章 变频器过流过压故障的维修,敬请提出建议，谢谢！,
