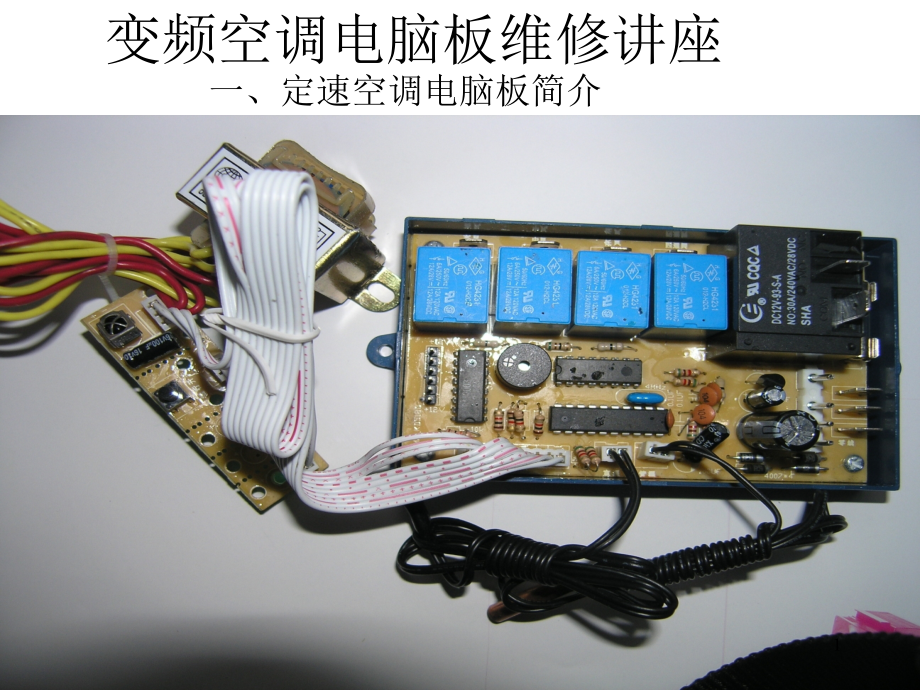

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,变频空调电脑板维修讲座,一、定速空调电脑板简介,1,1,、定速空调连线示意图,2,2,、定速空调电路原理图,3,二、变频空调的分类,1,、交流变频简介,交流变频压缩机转子采用了交流感应电机转子结构，其工作原理为：定子产生旋转磁场，转子在定子旋转磁场作用下感应电流产生感应磁场，经定子磁场与转子磁场相互作用使转子旋转。交流变频压缩机旋转的基础是定子与转子的电磁感应，使压缩机旋转的同时也带来了电磁感应噪音与转子损耗等负面作用。,2,、直流变频简介,直流变频压缩机转子采用稀土永磁材料制作而成，其工作原理为：定子产生旋转磁场与转子永磁磁场直接作用，实现压缩机运转。可以通过改变送给电机的直流电压来改变电机的转速，直流变频压缩机不存在定子旋转磁场对转子的电磁感应作用，克服了交流变频压缩机的电磁噪音与转子损耗，具有比交流变频压缩机效率高与噪音低特点，直流变频压缩机效率比交流变频压缩机高,10%-30%,，噪音低,5,分贝,-10,分贝。但是，直流变频空调的成本要高于交流变频空调。,4,三、,直流变频空调的基本工作原理,、直流变频空调整机电控框图,5,小知识 什么是,IGBT,管,IGBT,管是绝缘栅型双极晶体管的简称，可简单地理解为场效应管为推动管、输出管为大功率双极性晶体管的复合器件。,6,2,、,直流电动机工作示意图,7,3,、直流变频空调控制原理框图,8,4,、直流变频空调压缩机各绕组电压控制波形图,9,四、,直流变频空调室内机微处理器电路分析与检修,、长虹,KF,R,25/28/35/40GW/BQ,直流变频空调电气控制框图,10,、,开关电源电源电路原理图,11,3,、上电复位开门狗电路原理图,12,4,、时钟电路原理图,13,5,、过零检测电路原理图,14,6,、,室内风机控制原理图,15,7,、步进电机控制原理图,16,8,、,空气清新电路原理图,17,9,、,温度检测电路原理图,18,10,、,EEPROM,电路、显示驱动以及遥控接受电路,19,11,、,通信波形及过零信号波形,20,12,、,通讯电路原理图,21,五、室外机控制电路分析,1,、,电源整流电路及功率因数校正电路原理图,22,2,、,开关电源电路原理图,23,3,、电子膨胀阀控制电路及四通阀控制电路原理图,24,4,、电流检测电路原理图,25,5,、室外直流风机电路原理图,26,6,、温度检测电路的原理图,27,7,、过零检测电路原理图,28,8,、,IPM,模块驱动电路及位置反馈电路原理图,29,六、,利用遥控器进行自诊断的方法,30,变频空调电脑板维修讲座（下）,交流,变频功率模块原理分析,常见的变频功率电路有,三种,:,一种是使用单独的,IPM,(,变频功率模块又称智能电源晶体管,),，如图,1,所示，,IPM,有,11,个端子，直接焊在室外控制主,板,上,；一种是,IPM,和变频电路做成的一体化电路板，整个组合电路用聚脂封装，和,控制,主板之间用通讯端口控制，,此板维修较困难,；一种是采用,IPM,和驱动电路或电源电路组合的变频功率模板，,IPM,有,21,个端子，控制,元件可见，可以维修，和,控制,主板有信号线连接。,31,1,、,单独的,IPM,板,32,2,、新科,KFR-32GWA/BP,变频功率电路板,33,3,、新科,KFR-32GWA/BP,变频板,34,4,、新科,KFR-32GWA/BP,变频功率电路板元件,分布图,35,5,、,IPM,的外型及端子排列,36,6,、,IPM,的,内部结构,Vfo,端为,IPM,保护信号输出。,IPM,主要有直流过流、模块过热两种保护。,P,接线柱为直流,300V,电源的“,+”,极；,N,接线柱为直流,300V,电源的“,-”,极，和模块的,N,端子相通；,接线柱,U,、,V,、,W,接压缩机，接线柱,U,、,V,、,W,在厚膜内分别和另一面的,U,、,V,、,W,端子相通。,37,7,、,IPM,原理简图,端子,U,和,u,、,V,和,v,、,W,和,w,构成上臂三个触发回路；,端子,N,和,x,、,N,和,y,、,N,和,z,构成下臂三个触发回路；,端子,E,和,N,为下臂触发电路工作电源；,端子,Eu,和,U,，,Ev,和,V,，,Ew,和,W,分别为上臂触发电路的三个工作电源回路。,38,8,、开关电源,PM,要正常工作，除了输入直流,300V,电源外，每个功率单元电路还必须由开关电源提供,+15V,的工作电压和触发电压。,39,9,、室外主板的工作电源,+12V,主要为室外上电功率继电器（使室外供电不再经过,PTC,而是直通）、外风机控制继电器、四通阀控制继电器提供电源。,+5V,主要为室外,CPU,提供工作电压。,40,10,、上臂触发及驱动,IC2,为,CPU,控制的,光耦,，使压缩机的回路和主板的回路隔离。,CPU,触发信号经,光耦,IC2,驱动，输出触发信号到,IPM,的触发端,u,和端子,U,构成回路。,Eu,电压接入,IPM,的功率管单元电路作为电源，和端子,U,构成回路。,这个电源回路的公共端,U,就是变频交流输出的,U,相电压。,41,11,、下臂触发及驱动,N,为公共端，,E,为下臂功率管单元电路的电源，三个公用。,x,、,y,、,z,为下臂三个功率管的触发信号，由,CPU,控制，经光耦驱动输出的。,42,12,、触发信号,端子,1,为,IPM,板保护信号输出，端子,2,、,3,从,IPM,板输出直流,+12V,和,+5V,到室外控制板，端子,4,为公共“,-”,极。,端子,5,10,为,“,三相六拍,”,触发信号，由控制板到,IPM,板。,43,13,、,IPM,保护,正常状态下，,IPM,内部保护三极管截止，光耦,IC9,于截止，三极管,Q1,微导通，输出电压为,+4.3V,。,若,IPM,过流或过热时，,IPM,内部保护三极管由截止变为导通，光耦,IC9,处于导通，,Q1,截止，发射极输出低电压保护信号。,44,14,、室外供电控制,空调开机后，室外机通过,PTC,得到室内来的,220V,交流电，若变频功率膜板正常，开关电源输出,+5V,到外机,CPU,使之工作，并和内机,CPU,建立通讯，外机得电功率继电器吸和，使外机电源不再通过,PTC,。,45,15,、,IPM,好坏测量,电源端,P,、,N,由于有两个串联续流二极管的存在，满足单向导电的特性。,PN,向截止，阻值约为,400k,（,MF47,表,1k,档），,NP,向导通，阻值约为,7k,。,输出端,U,、,V,、,W,和,P,、,N,的测量，由于每个功率管有一个续流二极管，所以也满足单向导电的特性。正向阻值,UP,、,NU,约为,5.5k,，反向阻值,PU,、,UN,约为,500k,。,另外两臂的测量值与上述相同。,输出端,U,、,V,、,W,三者之间约为绝缘，相互之间正反向阻值约为,1000k,。,开机后，压缩机运转前变频触发六个端子电压为,+5V,，压缩机工作后的,30,秒内电压为,+4.5V,。,变频触发六个端子对地的正反向电阻分别为,30k,和,。,保护端子的正常状态电压为,+4.3V,。,46,
