核电厂系统综述演示幻灯片.ppt

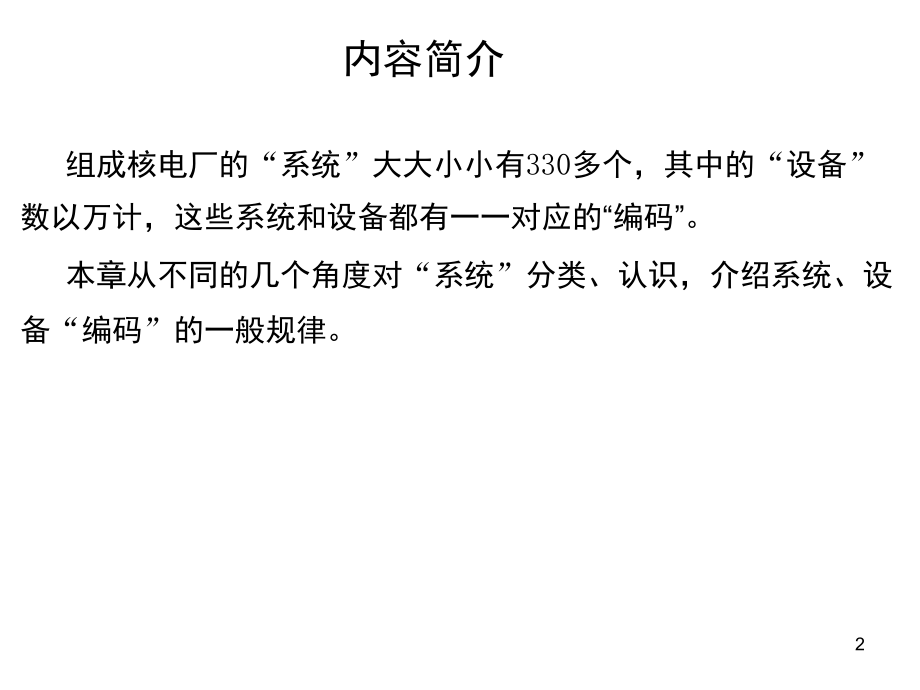

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,核 电 厂 系 统 综 述,1,内容简介,组成核电厂的“系统”大大小小有330多个，其中的“设备”数以万计，,这些系统和设备都有一一对应的“编码”。,本章从不同的几个角度对“系统”分类、认识，介绍系统、设备“编码”的一般规律。,2,1.核电厂的系统,1）核电厂系统的分类,核电厂的生产设施由大大小小330多个系统组成，,每个系统又由一定的设备及连接设备的管、线组成，电厂的设备数以万计，有200多类（代码）。,从热力学的角度电厂系统分为一、二、三回路系统及其系统设备的辅助系统；其中,反应堆,、,汽轮机,是一、二回路的关键设备。,从电厂最终产品“电”的角度看有“发电”、“输电”的相关系统，其中的“,发电机,”、“,主变压器,”是发电、输电的关键设备。,通常用核电厂的一、二、三回路加上发电、输电设备来解释核电厂从核能转为电能输出的工作原理。,常规电厂把锅炉、汽轮机、发电机和主变压器称为电厂的四大关键设备，其它设备一般都在这些关键设备选定后选配，核电厂的情况也大致如此。,除此以外是设备供电系统，供水系统、设备安全、保护和监测系统，厂房消防、通风、照明系统以及电梯、吊装设备，外围维修服务设施相关系统等。,3,1.核电厂的系统,1）核电厂系统的分类,从核安全角度核电厂的系统分为“完全与质量和核安全相关”、“部分与质量和核安全相关”、“与质量相关”和“与质量无关”等四类系统。,从工程和生产管理的角度，往往把核电厂的系统设备按照“地域”划分，分为核岛（NI）、常规岛（CI）、BOP（Balance of Plant 电站辅助设施）和比较独立的电气系统。,4,核电厂的系统,2,）核电厂的系统“代码”,系统代码的核心是“三字码”，“三字码”是3个英文大写字母；如“RCP”，称为“反应堆冷却剂系统”。,“三字码”通常按英文字母名称读，但却是从法国EDF引进的，基本上是法语的缩写。,“三字码”的第一个字母代表该系统的属性，即属于哪一类系统，例如：,A给水，C冷凝，D通风及装卸运输设备，,E安全壳，G汽轮发电机，J消防，K仪表及控制，,L电气系统，P各种坑、池，R反应堆，S公用系统,T三废处理，V主蒸汽，X辅助系统，Y临时试验设施,5,为表示具体系统所在的“机组”，在三字码前加1位数字14或8、9、0，“1”“4”表示14号机组上的系统，“9”表示大亚湾及岭澳一期1、2号机的公用系统（如9SKH），“8”表示岭澳二期3、4号机的公用系统，“0”表示全厂公用的系统（如0KKK）。,再在前面如果有“D”和“L”字母，则分别表示“大亚湾”和“岭澳”核电厂的系统。如“L3GEX”表示“岭澳二期3号机的发电机励磁和电压调节系统”。,“三字码”前面是否需要“14、9、0”数字和“D、L”字母则主要看文件或文章的具体情况，看表达的内容是否会产生混淆。,1.核电厂的系统,2）核电厂的系统“代码”,6,核电厂的系统,3,）核电厂的设备“代码”,电厂内的设备全都从属于各个电厂系统，全都用数码表示，由“系统代码”+“3位数字”+“2位字母的设备名称代码”表示。如“L3GEX001GE”指的是“岭澳二期3号发电机”。,“设备名称代码”有约200个，常见的设备及其代码如下：,泵-PO、电机-MO、容器BA、风机ZV、凝汽器CS、回热加热器RE、除氧器DZ、冷却器RF、过滤器FI；（一般的）汽轮机TC；蒸汽发生器GV、主汽轮机汽缸KO、主变压器TP,以数量计算，阀门占了大多数，代码用“V*”表示，其中：,蒸汽阀门-VV、一回路水阀门VP、二回路水阀门VL、海水阀门VC、除盐水阀门VD、油阀门VH、空气阀门VA、氢气阀门VY；,7,核电厂的系统,3,）核电厂的设备“代码”,“设备名称代码”前的“3位数字”是同一系统同类设备的编号，可供参考的,一般,规律是：左起第1位数字表示设备的系列，顺序是从北向南（1号柱向14号柱）或从东向西（从A排柱向C排柱）；第2、3位表示流程顺序，从上游编起。,但实际上，也有很多情况并不按以上规律编号。,8,2.核电厂的一、二、三回路,通常用核电厂的一、二、三回路加上发电、输电设备来解释核电厂从核能转为电能输出的原理。,从热力学的角度看：二回路实现“朗肯热力循环”，二回路“水-汽循环”把“热”（热能）转变为“功”（机械能），是电厂的核心；其中的“,汽轮机,”是“热能”变“机械能”的关键设备。,一回路为二回路提供“热源”，一回路“压水”吸收从“核能”转变过来的“热能”，通过“,蒸汽发生器,”把一回路的热能转送到二回路，其中“,反应堆,”是“核能”变“热能”的关键设备。,三回路为二回路提供“冷源”，三回路“循环水”通过“,凝汽器,”二回路汽轮机排汽的“汽化潜热”。,9,2.核电厂的一、二、三回路,10,2.核电厂的一、二、三回路,RCP,RCV,REA,RRA,RIS,EAS,ASG,VVP,GCT,GSS,CEX,CRF,ABP,ADG,APP,AHP,ARE,GEX,PTR,GEV,GEW,GPV,废物处理,厂用电,11,2.核电厂的一、二、三回路,从核安全和核技术的角度看：,一回路是最受人们关注的、影响“环境”最为重要的因素，是尖端技术，是核电厂的最为突出的部分，全部系统设备都“完全与质量和核安全相关系统”。,但另一方面，世界上多数核事故的诱因多数来自二回路，是“部分,与质量和核安全相关系统”和“与质量相关”系统,。,12,3.常规岛（CI）有关系统,1）二回路系统（电厂热力系统）：,汽轮机相关系统GPV、GRE*、GSE、GSS等；,凝汽器及真空相关系统CEX、CET、CAR、CVI等；,主蒸汽相关系统VVP*、GCT*；,给水（向蒸汽发生器供水）相关系统,ABP、ACO、ADG、APP、APU、AET、APA、AHP、ARE*。,以上注“*”的系统是“部分与质量和核安全相关”系统，其余是“与质量相关”系统。,13,3.常规岛（CI）有关系统,2）主机（指汽轮机、发电机）的辅助系统：,汽轮机辅助系统GSE、GRE、GGR、GFR、GME、GTH,发电机及其辅助系统GEX、GST、GHE、GRH、GRV,3）电气系统：,输电系统：GSY、GEV,厂用电系统（向电机、仪控供电）：L*,6.6kVLG*、LH*（0LHZ除外），,380VLK*、LL*,220VLM*、LN*，直流电LA*、LB*、LC*、LD*,14,3.常规岛（CI）有关系统,4）其它系统,通风DVM，,吊装设备DMM，,照明DNM,消防系统JP*,压缩空气SAT、SAR，,冷却水SRI、SEN，,取样SIT，,（除盐水）补水SER，,润滑油传输SKH，,辅助蒸汽STR、SVA，,污水SEO、SEK，饮用水SEP,循环水（三回路）CRF,15,4.核岛（NI）有关系统,一回路系统RCP,一回路辅助系统RCV、REA、RRA、REN,反应堆控制及保护系统RPN、RIC、RRC、RPR,辅助冷却水系统PTR、RRI、SEC、DEG、DEL,专设安全设施RIS、EAS、ASG、EIE、ETY,燃料装卸PMC,三废处理TES、TEU、TEG、TEP、TER,16,4.核岛（NI）有关系统,通风DV*，,吊装设备DMR、DMN、DMW，,照明DN*，,泄漏监测D*、E*,电气（电源）系统L*（参看上节）,消防系统JP*,其它公用系统（包括压缩空气、冷却水、取样）S*（参看上节）,17,5.BOP,（,Balance of Plant 电站辅助设施）,有关系统,三回路及其设备辅助系统CRF、CFI、CTE、CPA、CGR,主开关站及高压配电GEW,除盐水制水、分配及其它用水系统SDA、SER、SED、SEA、SES、SEP,压缩空气生产及分配系统SAP、SAR、SAT,氢气生产及气体分配系统SHY、SGZ,辅助蒸汽STA、SVC,电站信号系统K*,18,
