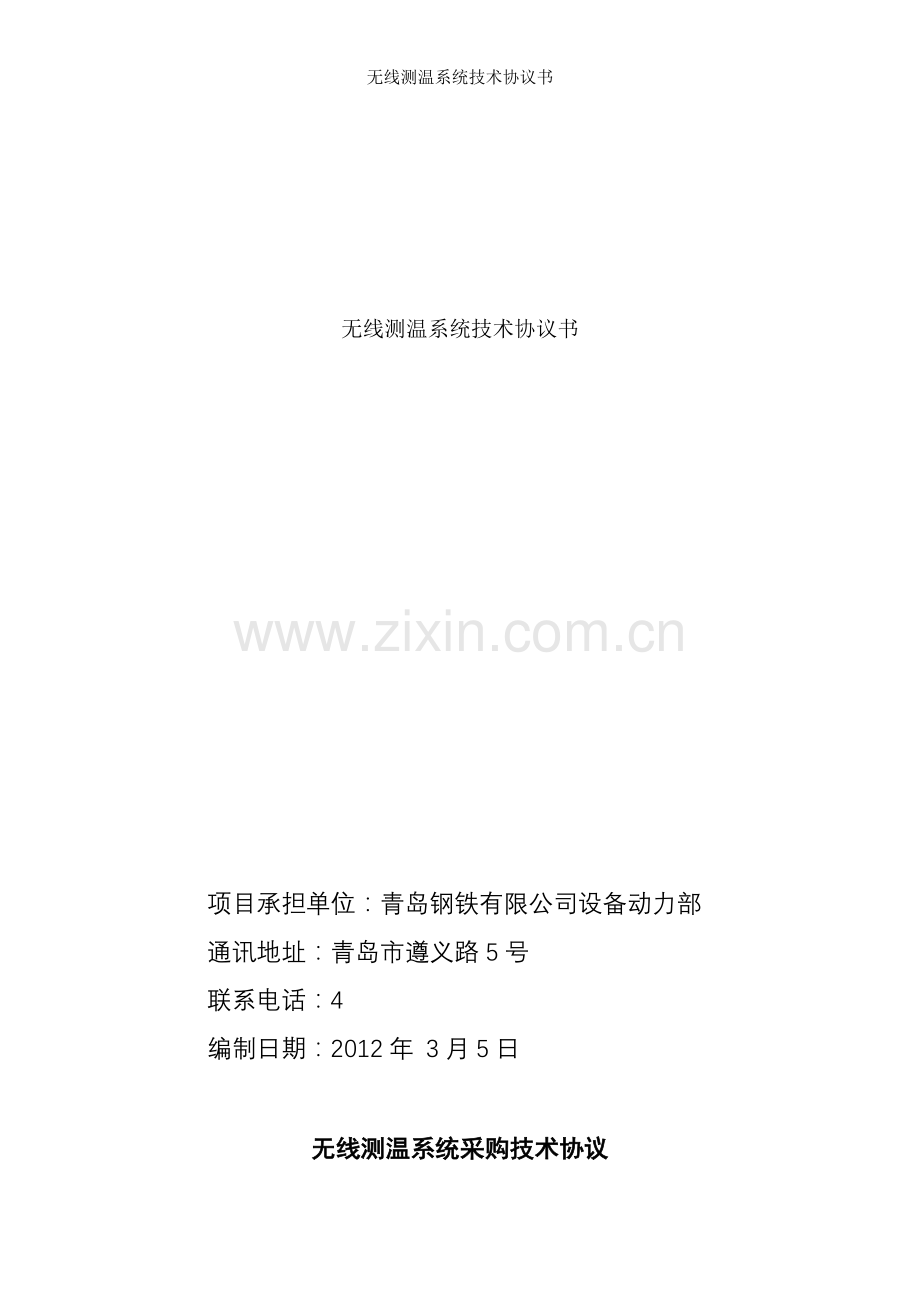

无线测温系统技术协议书

无线测温系统技术协议书

项目承担单位：青岛钢铁有限公司设备动力部
通讯地址：青岛市遵义路5号
联系电话：4
编制日期：2012年 3月5日

无线测温系统采购技术协议
一：项目名称
无线测温系统
二：协议主体
供方单位名称：
供方代理人：
供方代理人联系方式：
需方单位名称：
需方代理人：
需方代理人联系方式：
三：供货内容、范围和要求
（一） 供货内容 。供货、安装和调试无线测温系统，并培训需方人员，使其达到熟练使用并能够独立维护该系统，达到维持系统正常运行目
总降Ⅰ站
1#主变
2#主变
名称
位置
数量
名称
位置
数量
1#B6KV出线侧
出线连接点
3
2#B6KV出线侧
出线连接点
3
1#B10KV出线侧
出线连接点
3
2#B10KV出线侧
出线连接点
3
6KV进线柜（6301）
断路器上下
6
6KV进线柜
断路器上下
6
10KV进线柜（7101）
断路器上下
6
10KV进线柜（7221）
断路器上下
6
6kV进线开关与母线
联接端
3
10kV进线开关与母线
联接端
3
6kV补偿电抗器组
绕组
6
10kV补偿电抗器组
绕组
6
总降Ⅱ站
1#主变
5#主变
1#主变进线柜
断路器上下
6
5#主变6KV进线柜
断路器上下
6
6KV馈出柜鼓风二站Ⅰ段
断路器上下
6

2#主变

6#主变
2#主变6KV进线柜
断路器上下
6
6#主变10KV进线柜
断路器上下
6
2#主变10KV进线柜
断路器上下
6
10KV馈出柜15000制氧Ⅰ段
断路器上下
6
6KV馈出柜鼓风一站Ⅰ段
断路器上下
6
35KV馈出柜焦化发电
断路器上下
6
3#主变
7#主变
3#主变6KV进线柜
断路器上下
6
7#主变10KV进线柜
断路器上下
6
3#主变10KV进线柜
断路器上下
6

4#主变
8#主变
4#主变进线柜
断路器上下
6
8#主变10KV进线柜
断路器上下
6
总降II站1-4#主变出线端
出线端子
12
总降II站5-8#主变出线端
出线端子
12
35kV焦化站2#主变
2#主变6KV进线柜
断路器上下
6
2#主变35KV进线柜
断路器上下
6
2#主变进出线端
出线端子
6

共计：180个点
（二）供货范围
1、供货数量及单位
序号
名称
招标方 要求
数量
单位
1
无线温度采集器
11
台
2
无线温度传感器
180
只
3
工控机
2
台
4
后台通讯软件
2
套
5
安装辅料
1
宗
2、图纸及技术资料
认可图、最终图、合格证、说明书、试验报告（附电子文档）
（二） 供货技术要求
1、 总体要求
1.1正常运行时：系统能够及时掌握各监测点正常运行情况，将站内接头温度、站内温度传感器电池电压、户外架空线或电缆头温度、户外架空线或电缆头负荷电流、户外架空线或电缆头对地电场等运行信息发送到站内后台或远程主站系统，在计算机上能够方便地查询有关实时信息和历史数据。为及时掌握各监测点在故障前运行状态，预防隐患发生，保证设备正常运行，并提供灵活参数调整手段。
1.2异常运行时：系统能够及时掌握各监测点异常运行情况，将各接头温度越限、温升过快和电池电压低等报警信息发送到站内后台或远程主站系统，在计算机上能够方便地查询有关报警信息和实时数据，及时掌握各监测点在异常运行时运行状态，避免恶性事故发生。
1.3温度监测应准确，不应有误报警和拒报警。当误发或拒发告警信号时，可在站内通过无线调整温度传感器告警参数。
1.4主站软件应运行可靠，使用简单，维护方便。
1.5温度传感器采用长寿命锂亚电池供电，条件允许时可从导线自取电，数据采集器采用市电、太阳能板或开口CT取电，运行稳定可靠。
1.6实时运行数据（历史曲线）和故障信息（SOE记录）可以在电脑上查询，也可以在现场确认，整个系统运行应能够保持各方获得信息一致，并且符合实际情况。
2、 技术参数标准
序号
名称
单位
标准参数值
投标人保证值
一
无线温度采集器
1
工作电源
V
DC/AC 220V ±20﹪

2
额定电源频率
Hz
50

3
图形点阵LCD显示

128*64

4
告警输出节点容量(继电器)

DC 30V 5A, AC 220V 5A

5
可管理传感器数量
只
>30

6
通讯接口

RS485

7
通讯协议

Modbus

8
安装尺寸
mm
96mm*96mm

9
环境温度
℃
-40℃～65℃

10
静电放电抗扰度
级
4

11
射频电磁场辐射抗扰度
级
3

12
电快速瞬变脉冲群抗扰度
级
4

13
浪涌(冲击)抗扰度
级
4

14
射频场感应传导骚扰抗扰度
级
3

15
工频磁场抗扰度
级
5

16
脉冲磁场抗扰度
级
5

17
阻尼磁场抗扰度
级
5

18
运行实验

6kv,10kv,35kv,110kv下运行

二
无线温度传感器
1
射频标准

IEEE802.15.4 2.4G

2
温度测量范围
℃
-40°～125° (-40～95℃长期运行，感温面可长期承受125℃)

3
测量精度
℃
0.5°

4
静态功耗
uA
＜2uA

5
平均功耗
uA
<10uA

6
使用年限
年
>6

7
测量周期
秒
30秒

8
温度死区
℃
1°

9
电量低告警

有

10
电池容量
Ah
>=1

11
静电放电抗干扰度
级
4

12
射频电磁场辐射抗干扰度
级
3

13
电快速瞬变脉冲群抗扰度
级
4

14
浪涌(冲击)抗扰度
级
4

15
射频场感应传导骚扰抗扰度
级
3

16
工频磁场抗扰度
级
5

17
脉冲磁场抗扰度
级
5

18
阻尼磁场抗扰度

5

19
运行实验

6kV,10 kV,,35 kV,下运行

三
工控机

CPU IPC-610MB CPU-酷睿双核E7500/内存4G/硬盘500G/DVD/键鼠

四
显示器

19" 液晶，品牌LG

四：履行计划、进度、期限、交货地点和方式
（一） 履行计划及进度
1、技术协议签订后1周内，供货商应提供认可图纸。
2、工程师在收到认可图纸后3天内，应将经确认1份图纸寄送给供货商。
3、供货商收到经确认图纸3天内提出最终图。
4、招标结束后一周内供货。
5、达到施工条件后，每个开关柜按照2个小时作业时间计算。
（二）交货地点和方式
1、交货地点：山东省青岛市遵义路5号青岛钢铁有限公司
2、交货方式：安装调试合格后交货
五：双方当事人权利和义务
（一）供方直接承担设备安装、调试等工作，整个安装、调试过程中停送电安全措施须经供需双方现场签字确认。
（二）供方在安装过程中提供与本设备有关检验、安装、调试、验收、性能验收试验、运行、检修等相应技术指导、技术配合、技术培训等全过程服务。
（三）供方需派技术人员到现场进行技术服务，负责解决合同设备在安装调试中发现制造质量及性能等有关问题，费用由供方负担。如果供方没有按时进行技术服务，需方则有权通过其他渠道取得相应服务，其费用应从供方支付任何一笔款项中扣除。
六：验收标准和方法
（一）本技术协议是青钢集团设备及设备相关物料质量验收主要技术文件依据。
（二）现场检验时，如发现设备由于供方原因（包括运输）有任何损坏、缺陷、短少或不符合合同中规定质量标准和规范时，应做好记录，并由双方代表签字，各执一份，作为需方向供方提出修理或更换或索赔依据；如果供方委托需方修理损坏设备，所有修理设备费用由供方承担。
七：违约金或者损失赔偿计算方法；
因产品质量问题造成一切损失由供方承担。损失包括受损设备维修费或重新购置费用、影响整个供电系统所供电范围生产损失费和有此产生其它费用。
受损设备维修费=按照需方提供维修方案所产生一切费用。
重新购置费用=按照需方提供更新方案所产生一切费用。
八：解决争议方法；
争议主要由供需双方当事人协商解决。如果协商无法解决，则按商务合同通过法律途径解决。
