测量避雷器接地装置的接地电阻.pptx

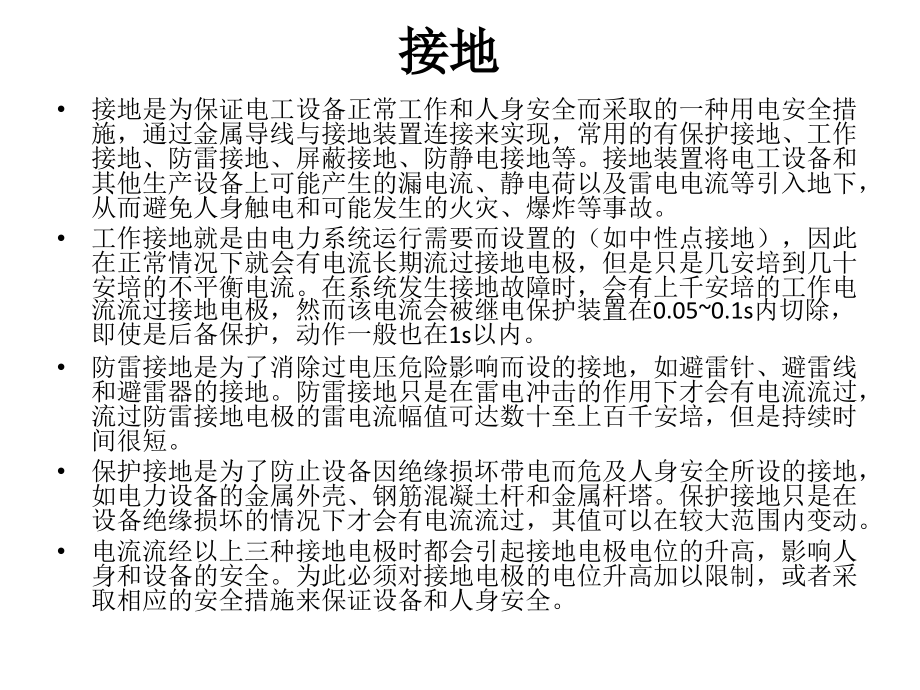

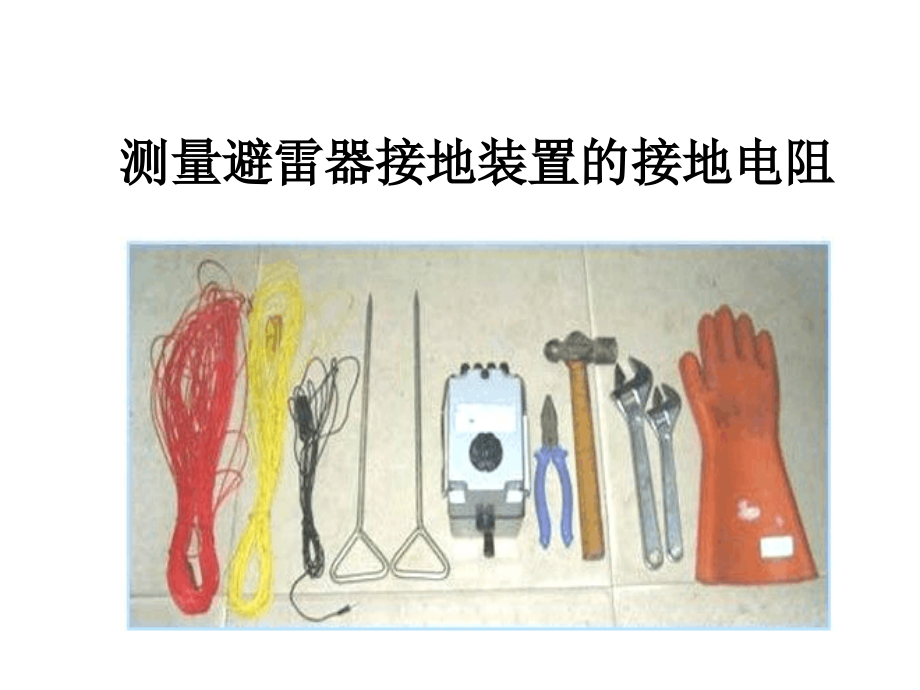

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/1/27,#,测量避雷器接地装置的接地电阻,接地,接地是为保证电工设备正常工作和人身安全而采取的一种用电安全措施，通过金属导线与接地装置连接来实现，常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。,工作接地就是由电力系统运行需要而设置的（如中性点接地），因此在正常情况下就会有电流长期流过接地电极，但是只是几安培到几十安培的不平衡电流。在系统发生接地故障时，会有上千安培的工作电流流过接地电极，然而该电流会被继电保护装置在,0.050.1s,内切除，即使是后备保护，动作一般也在,1s,以内。,防雷接地是为了消除过电压危险影响而设的接地，如避雷针、避雷线和避雷器的接地。防雷接地只是在雷电冲击的作用下才会有电流流过，流过防雷接地电极的雷电流幅值可达数十至上百千安培，但是持续时间很短。,保护接地是为了防止设备因绝缘损坏带电而危及人身安全所设的接地，如电力设备的金属外壳、钢筋混凝土杆和金属杆塔。保护接地只是在设备绝缘损坏的情况下才会有电流流过，其值可以在较大范围内变动。,电流流经以上三种接地电极时都会引起接地电极电位的升高，影响人身和设备的安全。为此必须对接地电极的电位升高加以限制，或者采取相应的安全措施来保证设备和人身安全。,（一）选表及用前检查,选表：应选用精度及测量范围足够的接地电阻测试仪。,(,例如，,ZC8100,表,),（,1,）外观检查：表壳应完好无损；接线端子应齐全完好；检流计指针应能自动摆动；附件应齐全完好（有,5m,、,20m,、,40m,线各一条和两个接地钎子）。,（,2,）调整：将仪表放平稳，检流计指针应与基线对准，否则调准。,（,3,）试验：将表的四个接线端（,C1,、,P1,、,P2,、,C2,）短接；仪表放平稳，倍率档调到将要使用的档；调整刻度盘，使“,0”,对准下面的基线；摇动摇把到每分钟,120,转，检流计指针应不动。,使用工具：,ZC-8,型接地电阻测量仪,1,套，手捶,1,把。,机械调零,倍率和测量标度盘,测量方法：,ZC-8,型接地电阻测量仪测试示意图如下：,ZC-8,型接地电阻测试仪一台 辅助接地棒二根导线,5m,、,20m,、,40m,各一根,（二）测量及判断,第一步：,E,（,C,2,、,P,2,）接线端与被测接地极相连，沿被测接地体,E,（,C,2,、,P,2,）使电位探测针,P1,和电流探测针,C1,成一直线，各相距,20m,。,第二步：用细导线（仪表配备有导线）将,E,（,C,2,、,P,2,）、,P1,、,C1,连接于仪表相应端钮上。,第三步：将仪表放置水平位置上，检查检流计指针是否指示红线上，否则用调零器调整它到红线上。,第四步：将“倍率档”调到将要使用的档，慢慢摇动发电机，同时旋动“测量标度盘”使检流计的指针趋于红线。,第五步：当指针接近红线，加快发电机的转速度，使其达到,120r/min,，继续调整“测量标度盘”，使指针指于红线上。,第六步：如“测量标度盘”小于,1,时，应将“倍率档”置于较少的倍数，再调整“测量标度盘”以求得准确读数。,第七步：以“测量标度盘”的读数，乘以“倍率档”倍数，即、被测接地电阻值,=,读数,倍数（,）。,第八步；收回测量用线，接地钎子和仪表，存放在干燥、无尘、无腐蚀性气体且不受震动的处所。,（三）测试中应注意的安全问题,1.,应正确地选表并作充分的检查；,2.,将被测接地装置退出运行（先切断与之有关的电源，拆开与接地线的连接螺栓）,3.,在测量的,40m,一线的上方不应有与之相平行的强电力线路；下方不应有与之相平行的地下金属管线。,4.,雷雨天气不得测量防雷接地装置的接地电阻。,（四）常用接地电阻最低合格值,电力系统中工作接地电阻不大于,4,；安全工作接地电阻不大于,4,；重复接地的接地电阻不大于,10,；独立避雷针的接地电阻不大于,10,；配电所母线上阀型避雷器、独立避雷器的接地电阻不大于,5,。,
