江苏省南菁中学九年级第一学期初三物理期末试卷

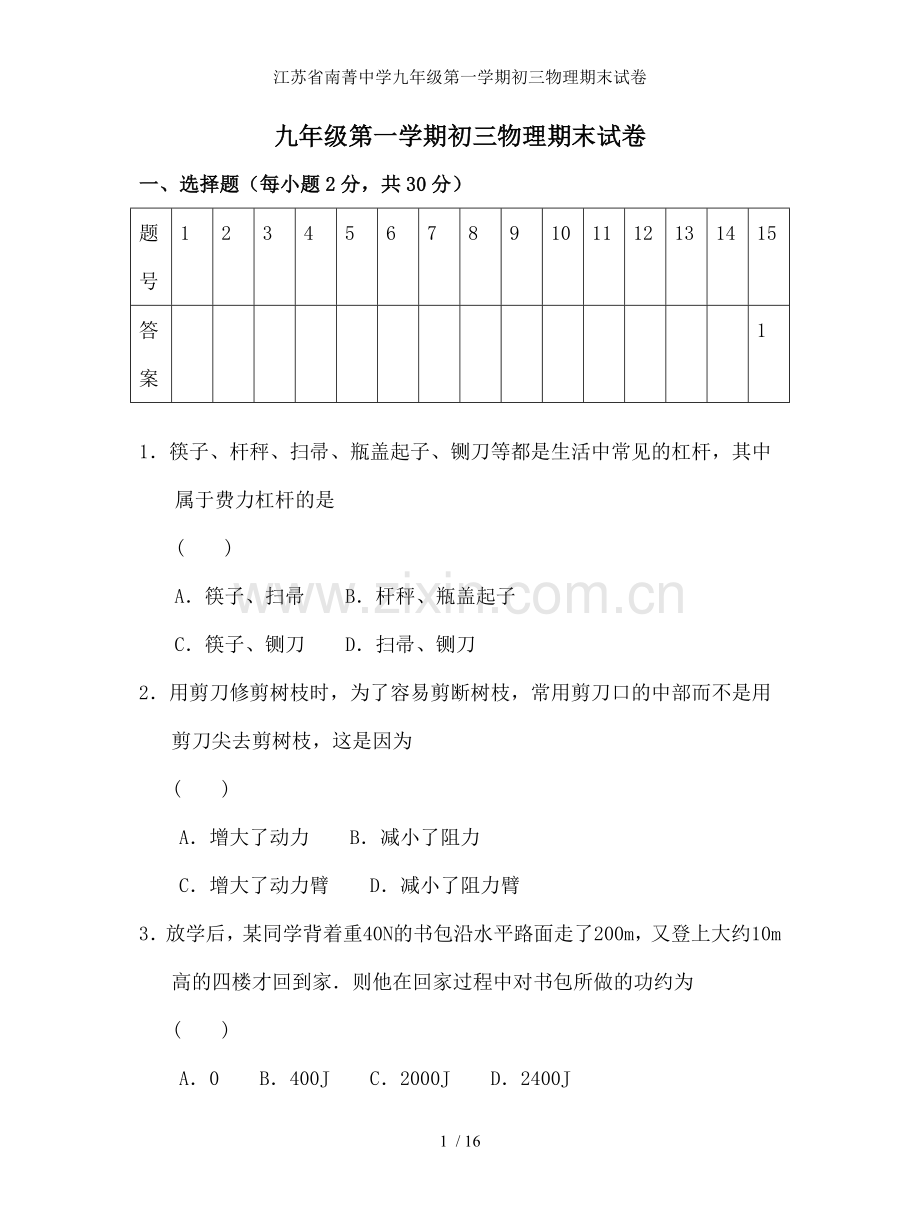

九年级第一学期初三物理期末试卷
一、选择题（每小题2分，共30分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案

1

1．筷子、杆秤、扫帚、瓶盖起子、铡刀等都是生活中常见的杠杆，其中属于费力杠杆的是 ( )
A．筷子、扫帚 B．杆秤、瓶盖起子
C．筷子、铡刀 D．扫帚、铡刀
2．用剪刀修剪树枝时，为了容易剪断树枝，常用剪刀口的中部而不是用剪刀尖去剪树枝，这是因为 ( )
A．增大了动力 B．减小了阻力
C．增大了动力臂 D．减小了阻力臂
3．放学后，某同学背着重40N的书包沿水平路面走了200m，又登上大约10m高的四楼才回到家．则他在回家过程中对书包所做的功约为 ( )
A．0 B．400J C．2000J D．2400J
4．一个普通家用白炽灯泡正常发光时通过灯丝的电流大约是 （ ）
A. 20mA B. 200mA C. 2A D. 20A
5．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是 （ ）

6．如图2所示电路，当滑动变阻器的滑片Ｐ向左移动，电流表和电压表的示数变化情况是( )
Ａ．电流表的示数变大，电压表的示数变大
Ｂ．电流表的示数变大，电压表的示数变小
Ｃ．电流表的示数变小，电压表的示数不变
Ｄ．电流表的示数变大，电压表的示数不变

7．下列各组电阻并联后，总电阻最小的是( )
A．8Ω，8Ω　　　　B．6Ω，6Ω
Ｃ．10Ω，2Ω　　　Ｄ．12Ω，6Ω
8．在图3所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6V、4V．则电阻R1及R2的阻值之比是 （ ）
A．3：2 B．2:3 C．2：1 D．1：2
图3
图2

9．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图4所示的图象，下列结论及图像相符的是（ ）
A. 电阻一定时，电流随电压的增大而增大 B. 电阻一定时，电压随电流的增大而增大
C. 电压一定时，电流随电阻的增大而减小 D. 电压一定时，电阻随电流的增大而减小
图4
图6

10．1个标有“6Ｖ6Ｗ”的电铃，若把它接在12V的电路上，要使电铃正常工作，至少还需( )
Ａ．串联一只阻值为6Ω的电阻
Ｂ．串联一只阻值为12Ω的电阻
Ｃ．并联一只阻值为6Ω的电阻
Ｄ．并联一只阻值为12Ω的电阻
11．如图5所示的电路中，电源电压6V保持不变，滑动变阻器R１最大阻值是10Ω，闭合 开关Ｓ，移动滑片Ｐ，电压表示数变化范围是( )
Ａ．0～6V　　　　Ｂ．0～2V Ｃ．2～4V　　　　Ｄ．2～6V
12．小红设计了一个有高、中、低三档火力的电火锅，其简化电路如图6所示，S为单刀多掷开关，R1、R2、R3为电热丝，当该电火锅处于高档火力时，开关S所接触的是（ ）
A、触点“1” B、触点“2” C、触点“3” D、触点“4”

13．将一只“6V，10W”的灯接入电路，测得通过这盏灯的电流是1.5A，设灯丝的电阻不变，那么这个的灯的实际功率将是（ ）
A. 大于10W B. 等于10W C. 小于10W D. 条件不足无法确定
14．把标有“12V，12W”的灯L1和“12V，6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（ ）
A. L1、L2两灯均能正常发光
B. L1、L2两灯均不能正常发光，但L2灯较亮
C. L1、L2两灯均不能正常发光，但L1灯较亮
D. 把电源电压提高到24V，L1、L2两灯均能正常发光
15．下列关于安全用电的说法中，不正确的是
A．有金属外壳的家用电器，外壳一定要接地
B．放风筝时要远离高压输电线路
C．使用测电笔时，手必须接触笔尾金属体
D．家庭电路中能用铜丝代替保险丝
二、填空题（每空1分，共24分）

16．甲、乙两位同学分别把同样重的木头从一楼搬到三楼，甲用的时间比乙用的时间长，两人对木头做功的大小关系是W甲 W乙 ,(选填“>”、“=”或“<”)，对木头做功快的是 同学．
17．改变物体内能的方式有做功和热传递两种。在汽油机的压缩冲程中，活塞压缩燃料混合物使它的温度升高，是通过 的方式增加了燃料混合物的内能。为了不让柴油机在工作时温度升得太高，在设计制造时，气缸外有一个水套，让气缸被水包围着，这样就可以通过 的方式降低气缸的温度(减少气缸的内能)。
18．图7示为一个卡口灯泡的示意图，标出的五部分中属于导体的两个部分是锡块和 ．灯泡是利用电流的 效应工作的．

19．超导现象是20世纪的重大发现之一。科学家发现某些物质在温度很低时，如铅在7.20K (-265.95℃)以下，电阻就变成了零。超导材料用途很多，它的优点是 (只需写出一条，下同)。但目前还不能大量应用，主要困难是 。
20．“神舟”五号飞船在轨道上正常运行时，飞船上的电子仪器都依靠太阳能电池供电，太阳能电池能把接收到太阳能的20％转化为电能，“神舟”五号飞船上的太阳能电池是由很多片单晶硅组成，每片单晶硅电池可输出O.6V电压和O.1A电流，则每分钟照射到一片单晶硅电池上的太阳能为 J。“神舟”五号飞船绕地球飞行14圈后返回大气层，向地面靠近，由于空气阻力的作用，飞船的机械能将 ，势能将 。(两空格均选填“增大”、“减小”或“不变”)
21．滑动变阻器的铭牌上标有“50Ω 1Ａ”字样，表示此变阻器电阻的变化范围是_________Ω，允许通过它的最大电流是_________A．
22．我国常用家庭照明电路的电压为_________V；在安装家庭电路时，开关要接在_________线上．
23．李莉同学在实验室里连接一个电路如图8所示，她想让小灯泡暗些，应该使滑动变阻器的滑片Ｐ向_________端移动，在这一过程中，连入电路的电阻值逐渐变_________．

24．有一只电阻器，加在它两端的电压为20V，通过它的电流为0.5A，则它的电阻是_________Ω；如果它两端的电压为10V，则此时它的电阻是_________Ω．
25．小李需要阻值为60Ω的电阻一只，现在手边有阻值分别为25Ω、35Ω、100Ω和150Ω的电阻各一个，他可选用其中_________两只电阻，采用_________连接的方法即可获得．
26．现有阻值分别为10Ω、15Ω的电阻两只，允许通过它们的最大电流分别是1A和0．6A．若将它们串联起来使用，两端允许加的最大电压是_________V．
27．周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸”的原因可能是 ．根据小华家自动空气开关上的铭牌如图6所示，他家的电路允许使用的电器总功率最大为 w．
DZ47——70A
最大工作电流 10A
漏电电流 ≤30mA
额定电压 220V
动作时间 ≤0.1s

三、作图题（每题2分，共6分）
28．钢丝钳是劳技课和电工课上经常使用的工具，它由二个杠杆ABC、ABD组成，在图9中画出用钢丝钳钳口剪断铁丝时杠杆ABC所受阻力的示意图及动力的力臂。

29．现有电源、开关各一个，灯泡L1和L2，电流表A1和A2，导线若干。 请按要求在方框内画出电路图。
要求：(1)灯泡L1、L2并联；(2)开关控制整个电路；(3)电流表A1测灯泡L1的电流；(4)电流表A2测总电流。
30．请在图10所示的照明电路上，标出火线、零线，并按安全用电的原则，连接好电路中的相关元器件．

四、实验及设计题(第32、34题每题4分，第33、35、36题每题6分，共24分)

31．如图11所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动。请回答：

(1)这两个实验可以说明的同一个物理问题是： ；
(2)在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低。产生此现象的原因是： 。
32．在测定滑轮组机械效率的实验中，小刚同学测得的数据如下表所示：
钩码重
(N)
弹簧测力
计读数(N)
钩码移动
的距离(m)
弹簧测力计移
动的距离(m)
有用功
(J)
总功
(J)

机械效率
3
1.2
O.1
O.3

(1)在表中空白处分别写出有用功、总功和机械效率的值；
(2)在图12方框中画出滑轮组及绕法；
(3)实验时，应使弹簧测力计做 运动。小刚同学在弹簧测力计静止时进行读数，则他这样得出的机械效率及实际值相比 (填“偏大”、“偏小”或“相等”)。

33．为了研究由特殊材料制成的某导体元件L的电学特性，李晓和张华通过实验，测得通过 该元件的电流I及加在它两端电压U的实验数据如下表所示
U /V
O
1
2
3
4
5
I／A
O
0.05
0.2
0.45
0.8
1.25

观察表中的实验数据，李晓、张华对I及U间的关系提出以下猜想：
猜想甲：通过导体元件L的电流可能及加在它两端电压成正比；
猜想乙：通过导体元件L的电流可能及加在它两端电压的平方成正比；
猜想丙：加在导体元件L两端电压可能及通过它的电流的平方成正比．
经分析及论证，你认为，表中的实验数据支持上述哪种猜想?答：
通过导体元件L的电流I及加在它两端电压U之间的关系式应是：I=
34．王华和陈芳合作做“测定小灯泡的功率”的实验．小灯泡标有3.8V的字样，灯丝的电阻约为12Ω．
实验器材：电源(6V)、电压表(0～3～15V)、电流表(0～O.6～3A)
滑动变阻器(0～10Ω)、开关和导线若干．
根据实验原理，王华画出了如图13所示的实验电路图．
(1)请你用笔画线代替导线，帮助陈芳完成图14所示的实物连接图．

(2)连接好电路后．闭合开关S，调节滑动变阻器，电压表的示数为 V时，小灯泡正常发光．此时电流表的示数如图15所示，则小灯泡的额定功率为 W。
(3)为了比较小灯泡在不同电压下的发光情况,陈芳通过移动滑动变阻器滑片P，又做了两次实验，得到两组数据，请你设计一个记录实验数据的表格,便于他们记录实验的数据.

35．铅笔芯的主要成分是石墨。软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。铅笔芯是导体．那么铅笔芯的电阻大小及其软硬度有何关系呢?请你设计一个实验方案对这个问题进行探究。
(1)实验器材的名称及数量：
(2)主要实验步骤及所要测量的物理量(用字母表示)：
(3)分析测得的物理量，判断铅笔芯的电阻大小及软硬度的关系：

五、计算题(第37题4分,第38、39题每题6分，共16分)
36．一个标有“220V 500Ｗ”的电加热器（俗称“热得快”），正常工作20min产生的热量是多少?．假若电加热器放出的这些热量全部被水吸收，在标准大气压下是否能将质量为2kg20℃的水加热到沸腾．［ｃ水＝4.2×103J／（kg·℃）］

37．如图16所示为汽车油量显示装置示意图，它能自动测定油箱内油面的高度．R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量的多少．
(1)装置中运用了哪些物理知识?至少说出两种．
(2)已知电池电压为12 V，R′为1.2×103Ω，R的最大阻值为1.8×103Ω，则电路中电流变化的范围是多少?
(3)小明家的汽车某次加满油后，开车过程中发现油量表指针始终指向零刻度，经判断装置的机械部分完好，试分析电路故障原因．

38．如图17所示，灯L标有“6V 3W”的字样，电阻R1＝12Ω，滑动变阻器最大阻值为12Ω，电源电压不变．求：
(1)当滑片P 滑到b端时，闭合开关Sl、S2，灯L恰好正常发光，电路中电源的电压和电流表的示数；
(2)当滑片P 滑到a端时，闭合开关S1，断开S2，此时灯L消耗的功率．

第一学期期末调研测试
一、选择题 初三物理试卷参考答案
1．A 2．D 3．B. 4．B. 5．D. 6．B. 7．C. 8．D. 9．C. i0．A.
11．B. 12．A. 13．C. 14．B. 15．D.
二、填空题
16． = 乙 17．做功 热传递 18．灯丝 热 19．减小热损耗 获取低温的技术困难和设备费用昂贵 20．18 减小 减小 21．0～50 1 22． 220．火 23．右(或D) 大 24．40 40 25. 25Ω和35Ω(100Ω和150Ω) 串联(并联) 26．15 27．短路或电路中用电器的总功率过大　2200
三、作图题
28．～30．(图略)
四、实验及设计题
31．(1)动能和重力势能可以相互转化 (2)由于存在着阻力的作用，使机械能逐渐减小
32．(1)0.3 0.36 83.3％ (2)匀速竖直向上 偏大 33．猜想乙 I=O.5U2
34．(1)图略 (2)3.8 1.44 (3)表格略
35．(1)电源、开关、电流表、导线长度、横截面积都相同而软硬度不同的铅笔芯3根；
(2)①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；
②闭合开关，分别读出电流表的示数I1、I2、I3； 。
(3)若I1＝I2＝I3，，则铅笔芯的电阻大小及软硬度无关；若I1>I2>I3，则铅笔芯的电阻大
小及软硬度有关，长度、横截面积都相同时铅笔芯的硬度越大，电阻越大；若I1<I2<I3，则铅笔芯的电阻大小及软硬度有关，长度、横截面积都相同时铅笔芯的硬度越大，电阻越小。
五、计算题
36．Q放＝W＝Pt (1分)
＝500W×20× 60s=6×105J (1分)
Q吸＝cm(t—to) (0.5分)
＝4.2×103J／(kg·℃)×2kg×(100℃一20℃) ．
＝6.72×105J (1分)
∵Q吸＜Q放 ∴不能 (0.5分)
37.(1) 浮力、杠杆、串联电路等 (2分)
(2)I最大＝U／R’＝12V／1.2×103Ω＝10mA
I最小＝U／(R’+R)=12V／(1.2 ×103Ω+1.8×103Ω)＝4mA (2分)
(3)油量表指针为零，说明电路中没有电流。可能原因：电流表坏了，或者电路的某一部分断路 (2分)
38．(1)当滑片P滑到b端时，s1、s2闭合时，灯泡L和电阻R。并联
∵灯泡正常发光 ∴U额＝6V (1分)
IL＝PL／UL＝3W／6V＝O.5A (1分)
I1＝U／RL＝6V／12Ω＝0.5A
I＝I1+IL＝0.5A+ 0.5A＝1A (1分)
(2)当滑片P滑到a端时，闭合开关s1，断开s2，灯泡L和电阻R1串联
R＝RL+R2＝12Ω+12Ω＝24Ω (1分)
I＝U／R=6V／24Ω＝O.25A (1分)
PL＝I2RL＝(0.25A)2× 12Ω＝0.75W (1分)
