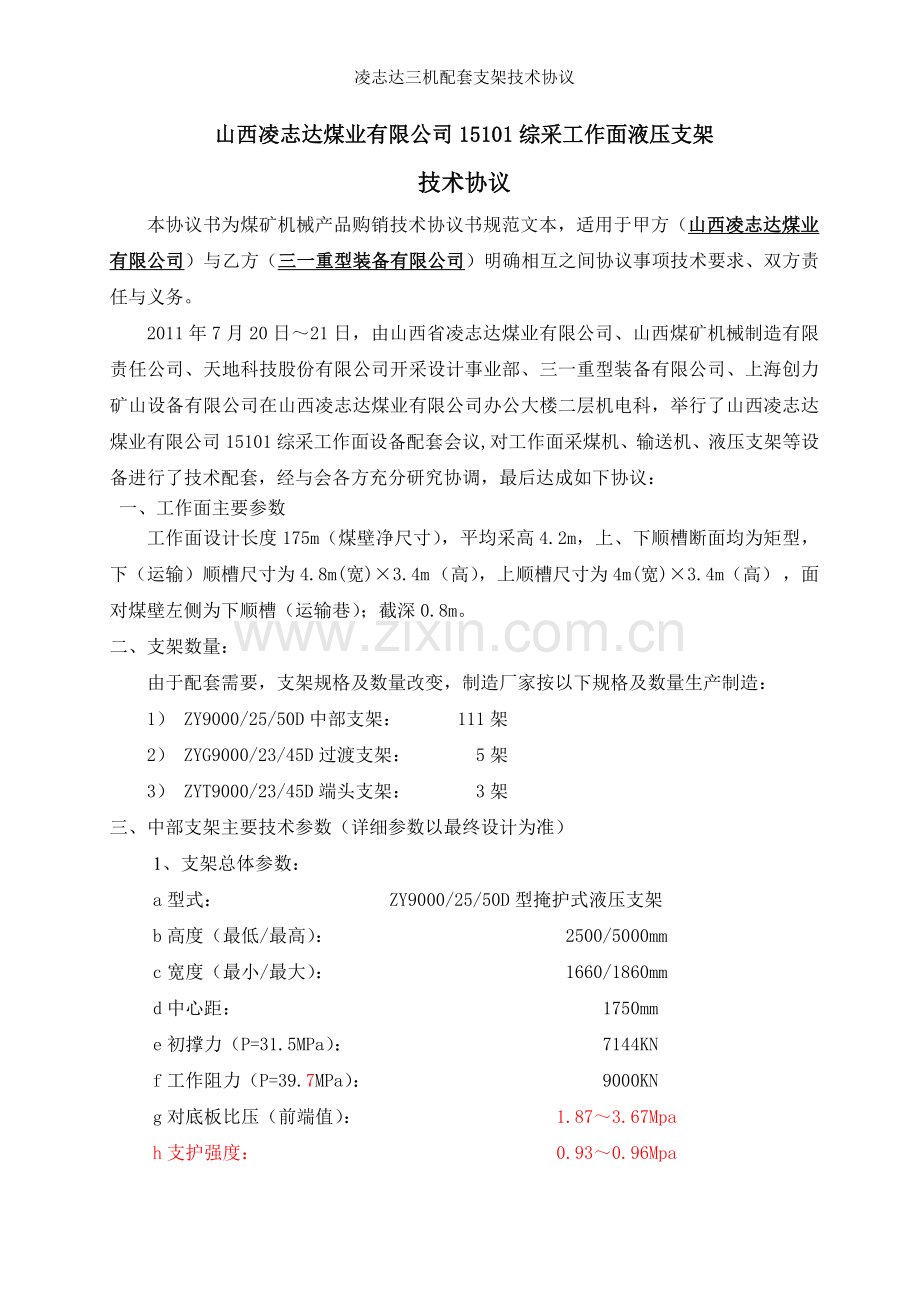

凌志达三机配套支架技术协议
山西凌志达煤业有限公司15101综采工作面液压支架
技术协议
本协议书为煤矿机械产品购销技术协议书规范文本，适用于甲方（山西凌志达煤业有限公司）与乙方（三一重型装备有限公司）明确相互之间协议事项技术要求、双方责任与义务。
2011年7月20日～21日，由山西省凌志达煤业有限公司、山西煤矿机械制造有限责任公司、天地科技股份有限公司开采设计事业部、三一重型装备有限公司、上海创力矿山设备有限公司在山西凌志达煤业有限公司办公大楼二层机电科，举行了山西凌志达煤业有限公司15101综采工作面设备配套会议,对工作面采煤机、输送机、液压支架等设备进行了技术配套，经与会各方充分研究协调，最后达成如下协议：
一、工作面主要参数
工作面设计长度175m（煤壁净尺寸），平均采高4.2m，上、下顺槽断面均为矩型，下（运输）顺槽尺寸为4.8m(宽)×3.4m （高），上顺槽尺寸为4m(宽)×3.4m（高） ，面对煤壁左侧为下顺槽（运输巷）；截深0.8m。
二、支架数量：
由于配套需要，支架规格及数量改变，制造厂家按以下规格及数量生产制造：
1） ZY9000/25/50D中部支架： 111架
2） ZYG9000/23/45D过渡支架： 5架
3） ZYT9000/23/45D端头支架： 3架
三、中部支架主要技术参数（详细参数以最终设计为准）
1、支架总体参数：
a型式： ZY9000/25/50D型掩护式液压支架
b高度（最低/最高）： 2500/5000mm
c宽度（最小/最大）： 1660/1860mm
d中心距： 1750mm
e初撑力（P=31.5MPa）： 7144KN
f工作阻力（P=39.7MPa）： 9000KN
g对底板比压（前端值）： 1.87～3.67Mpa
h支护强度： 0.93～0.96Mpa

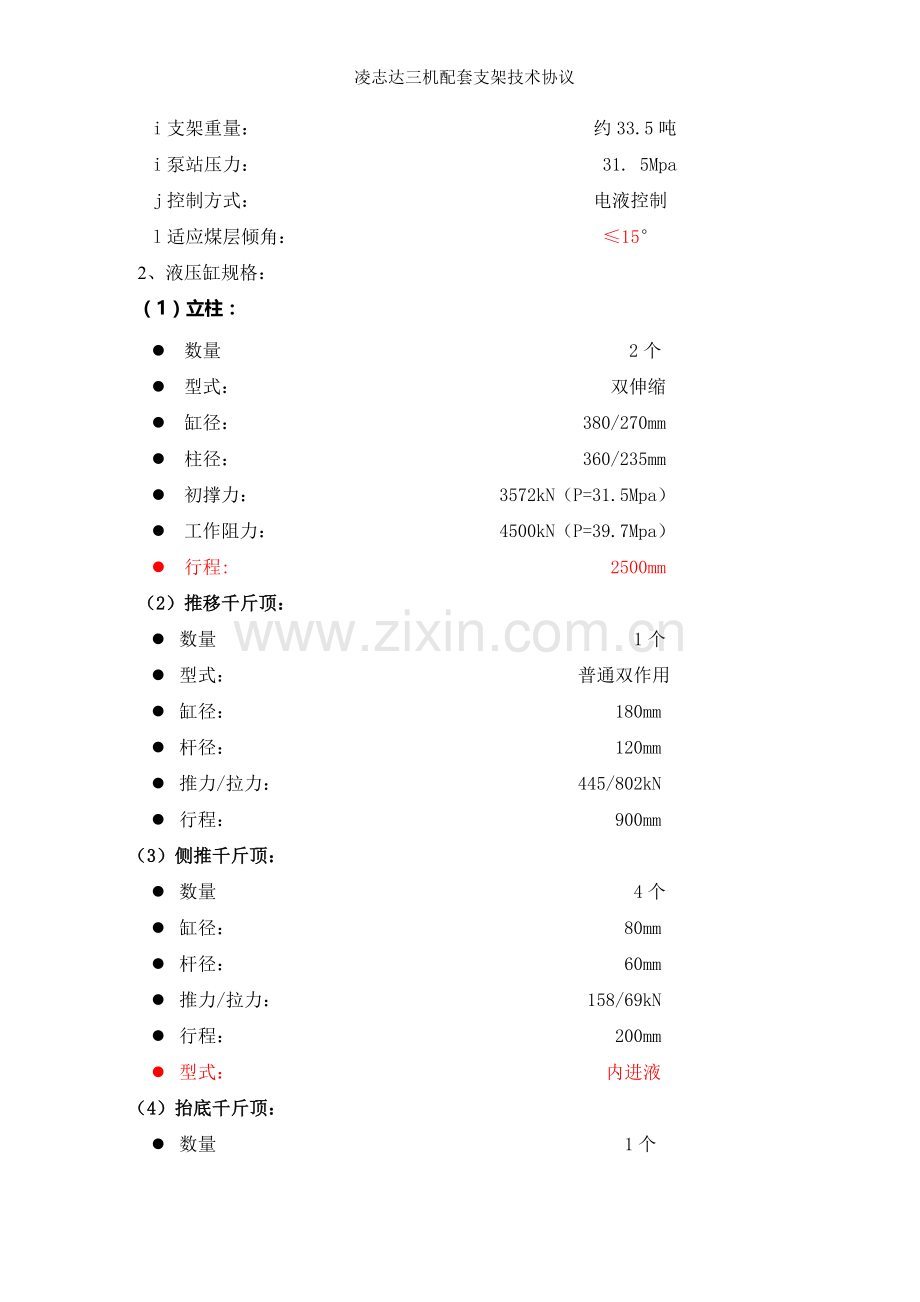

i支架重量： 约33.5吨
i泵站压力： 31. 5Mpa
j控制方式： 电液控制
l适应煤层倾角： ≤15°
2、液压缸规格：
（1）立柱：
l 数量 2个
l 型式： 双伸缩
l 缸径： 380/270mm
l 柱径： 360/235mm
l 初撑力： 3572kN（P=31.5Mpa）
l 工作阻力： 4500kN（P=39.7Mpa）
l 行程: 2500mm
（2）推移千斤顶：
l 数量 1个
l 型式： 普通双作用
l 缸径： 180mm
l 杆径： 120mm
l 推力/拉力： 445/802kN
l 行程： 900mm
（3）侧推千斤顶：
l 数量 4个
l 缸径： 80mm
l 杆径： 60mm
l 推力/拉力： 158/69kN
l 行程： 200mm
l 型式： 内进液
（4）抬底千斤顶：
l 数量 1个
l 缸径： 140mm
l 杆径： 105mm
l 推力： 485kN
l 拉力： 212kN
l 行程： 270mm
l 型式： 内进液
（5）平衡千斤顶：
l 数量 1个
l 型式： 普通双作用
l 缸径： 250mm
l 杆径： 160mm
l 工作阻力（推）： 1949kN（P=39.7MPa）
l 工作阻力（拉）： 1151kN（P=39.7MPa）
l 行程： 470mm
（6）伸缩千斤顶：
l 数量 2个
l 型式： 普通双作用
l 缸径： 100mm
l 杆径： 70mm
l 推力： 247kN
l 拉力： 126kN
l 工作阻力（推）： 311kN（P=39.7MPa）
l 行程： 800mm
（7）护帮千斤顶：
l 数量 2个
l 型式： 普通双作用
l 缸径： 100mm
l 杆径： 70mm
l 工作阻力（推）： 312kN（P=39.7MPa）
l 工作阻力（拉）： 126KN
l 行程： 485mm
3、主要结构形式及结构件要求：
1）支架型式为两柱掩护式，双行人通道；
2）整体顶梁带伸缩梁及护帮板、设单侧活动侧护板（面向煤壁右侧）；
3）设计一根平衡千斤顶；
5）前后连杆均为分体式双连杆；
6）底座前端设计抬底机构；
7）长推杆倒装千斤顶推移机构；
8）中部、过渡、端头支架组焊件（包括护帮扳、伸缩梁、顶梁、掩护梁、底座、前后连杆、推杆等）采用Q690(σs=690MPa)和Q550(σs=550MPa)钢板。
Q690钢板约占组焊件重量80%，Q550钢板约占组焊件重量20%。
9）液压缸及活塞杆
支架所有液压缸钢管均采用27SiMn管材，钢管规格均选用支架常用优选规格。平衡千斤顶、推移千斤顶等活塞杆选用27SiMn棒材。
10）销轴、导杆类
较重要销轴均采用35CrMnSiA或30CrMnTi棒材，重量约占80%；其余均采用40Cr棒材，重量约占20%。
销轴、导杆均镀锌、钝化处理。
11) 支架柱窝、柱帽锻造加工，底座柱窝处填充聚氨酯阻燃抗静电填充物。
12) 支架预留防倒、防滑装置安装位置。
四、ZYG9000/23/45D过渡支架主要技术参数（详细参数以最终设计为准）
1)支架总体参数：
a型式： ZYG9000/23/45D型掩护式过渡支架
b高度（最低/最高）： 2300/4500mm
c宽度（最小/最大）： 1660/1860mm
d中心距： 1750mm
e初撑力（P=31.5MPa）： 7144KN
f工作阻力（P=39.7MPa）： 9000KN
g对底板比压（前端值）： 2.3～3.9Mpa
h支护强度： 0.81～0.86Mpa
i泵站压力： 31.5Mpa
j支架重量： 约34.5吨
k控制方式： 电液控制
l适应煤层倾角： ≤15°
2、液压缸规格：
推移千斤顶：
l 数量 1个
l 型式： 普通双作用
l 缸径： 200mm
l 杆径： 140mm
l 推力/拉力： 633/990kN
l 行程： 900mm
其它千斤顶参数及结构形式和构件要求同ZY9000/25/50D中部支架。
3、主要结构形式：
a支架型式为两柱掩护式；
b其它结构形式同中部支架。
五、ZYT9000/23/45D端头支架主要技术参数（详细参数以最终设计为准）
1)支架总体参数：
a型式： ZYT9000/23/45D型掩护式端头支架
b高度（最低/最高）： 2300/4500mm
c宽度（最小/最大）： 1660/1860mm
d中心距： 1750mm
e初撑力（P=31.5MPa）： 7144KN
f工作阻力（P=39.7MPa）： 9000KN
g对底板比压（前端值）： 2.3～3.9Mpa
h支护强度： 0.7～0.76Mpa
i泵站压力： 31.5Mpa
j支架重量： 约36吨
k控制方式： 电液控制
l适应煤层倾角： ≤15°
2、液压缸规格：
立柱、其它千斤顶参数及结构形式和构件要求同ZYG9000/23/45D过渡支架。
3、主要结构形式：
a支架型式为两柱掩护式；
b根据配套尺寸要求，支架顶梁长度在ZYG9000/23/45D过渡支架顶梁长度基础适当加长。
六、液压系统
1) 工作面采用双进、双回环形供液系统。
2) 沿顺槽和架间主供液管DN40，工作压力31.5MPa；主回液管DN51，工作压力10MPa；喷雾主供水管DN40。喷雾系统架间主进液管DN40。
3) 顺槽供液系统需配备胶管数量如下：
主供液管（DN40） 700m
主回液管（DN51） 700m
喷雾冷却供液管（DN40） 700m
顺槽和工作面主供液管及系统附件由三一重型装备有限公司配备。
4) 支架进回液管通径与电液主阀进回液管配套。
5) 电液控制系统部分（含电液主阀、控制器、电源箱、架内反冲洗过滤器、电缆等）由矿方招标采购，并及时向三一重装提供接口及安装尺寸。并于中标公告后3个工作日内以正式通知函形式向三一重装提供接口尺寸及安装位置等参数。
6)顺槽供液管路应给转载机机头和胶管机尾留有供回液接口。
7) 每个支架进液管路配置高压截止阀，回液管路配置回液断路阀。
8) 每台支架上都安装手动反冲洗过滤器（含在电液控制系统内，由矿方招标采购），过滤精度小于25μm。
9) 每根立柱都安装有流量1000L/min大流量安全阀及200L/min安全阀各一个，立柱安全阀采用进口产品。
10) 除立柱安全阀外其它辅阀选用国产DN系列优质不锈钢阀产品；胶管及管路辅件采用国产DN系列优质耐腐蚀管接头及辅件。
11) 支架自身除了电液主控阀外辅阀、胶管、接头以及架间管路由三一重型装备有限公司提供并负责装配。
12) 控制平衡千斤顶安装双向液压锁，安全阀流量不小于250L/min，。
13) 非传感器侧立柱单向锁装机械式高压防震压力表。
14）立柱、千斤顶密封采用进口材料无模切削加工产品。
七、其它要求
1）液压支架按天地科技股份有限公司开采设计事业部提供图纸生产，样机质量必须达到MT312-2000《液压支架通用技术条件》要求；
2）批量生产前，须经过详细样机调试和评议。批量生产产品质量不得劣于样机质量；
3）所有结构件均不得外委加工、高强板组焊后均需进行消除应力处理，支架组焊件中主要装配孔均要部件组焊后整体镗孔；
4）支架立柱、推移千斤顶不得外委生产；
5）三一重型装备有限公司要提供所用焊接材料厂家及钢材来源渠道，所提厂家应属行业内公认优选厂家，并确保加工中采用；
6）三一重型装备有限公司应提前告知凌志达煤业随机备件种类及规格，双方协商确定；
7）支架涂白色漆；
8) 设备入井前必须取得国家煤矿安全标志证书和″MA″标识牌；
9) 样机验收，以方便后续批量生产及批量验收。在样机制作完成后，由三一重型装备有限公司和凌志达煤业与天地科技股份有限公司开采设计事业部三方共同在样机现场进行评审，以方便后续批量生产；
10）支架图纸购买事项就购买价格尚未达成一致，三一重型装备有限公司保留价格进一步协商权利，为保证矿方顺利投产需尽快由三一营销公司协商解决，不影响支架供货周期。并请天地科技股份有限公司开采设计事业部于7月31日前将中部支架图纸提供给三一重型装备有限公司。于8月6日前将过渡架、端头架等其余全部图纸提供给三一重型装备有限公司。如无法按期提供图纸而影响供货周期责任由天地科技股份有限公司开采设计事业部承担。
八、其它协议如下
第一条 乙方向甲方提供产品或服务内容：
1、按甲方所选择机型向甲方提供产品整机煤矿安全标志认证证书,经乙方出厂检验和甲方到乙方出厂地或货到甲方后验收合格产品。
2、乙方须提供随机文件：
(1) 所提供产品零部件维修图册六份，使用维护说明书、随机备件清单、各六份。其中甲方应提前告知乙方随机备件种类及规格，其具体清单内容在产品样机验收后，双方协商确定。
(2) 随机附产品合格证、发货清单。
(3) 产品整机煤矿安全标志认证证书复印件一份。
3、乙方须提供免费技术服务：
(1) 在整机安装、调试期间，乙方派服务人员及时到甲方安装现场进行技术指导，解决与产品相关所有技术问题，完成调试，并经甲方验收人员验收合格。
(2) 在乙方所提供产品使用期内，乙方保证及时供应甲方维修配件和备件。
(3) 免费为甲方培训操作和维护人员。
4、所提供产品质量标准：
(1) 必须严格按标准制造、检查；
(2) 所有性能参数及技术要求符合由乙方提供并经双方确认（包括本协议和此后传真）参数及技术要求。
5、所提供产品验收：
(1) 验收依据：
① 产品整机煤矿安全标志认证证书；
② 发货清单；
③ 本协议所规定性能参数（如性能参数有改动，则应另经双方书面确认，否则以已经提供资料作为验收依据）。
④验收检验规则
检验结果如符合上述要求，甲、乙双方均应视为该机验收合格。
(2) 验收方式：到乙方出厂地验收
(3) 批量验收时间：
到乙方出厂地验收时为产品出厂前；
货到甲方后验收为货到产品购销合同中规定地点后两月内。
(4) 验收凭证
甲方组织、双方共同参与，经验收合格后，双方代表签署验收单，作为验收凭证。
6、乙方提供培训时间、地点、方式：
(1) 时间：设备安装调试前。 (2) 地点：双方协商。 (3) 方式：面授。
第二条 设备技术属乙方所有，甲方不得将使用维护说明书、零部件图册等技术资料复制转让给第三方。
第三条 在产品质保期内出现下述情况中任何一种，乙方不承担其责任，但仍负责此外责任。
未经乙方事先同意即对产品做出更改、改装或使用非乙方指定配件，因此而引起相关问题。
设备未在本协议要求工况下使用。
非乙方授权维修工程师进行修理、拆卸等引起相关问题。
因使用及保养产品时未按产品使用说明书等操作规程而引起相关问题。
因事故、停放不当、超载等造成损坏或缺陷。
碰撞、火灾、偷盗、破坏、爆炸等及其它自然不可抗拒因素造成相关问题。
乙方承诺超出质保期后仍负责产品终身维修配件供应、维修技术支持和技术升级，使甲方用上放心产品。
第四条 液压支架使用水质要求对金属及液压密封件无腐蚀性，所配置乳化液符合《MT 76-2002 液压支架(柱)用乳化油、浓缩物及其高含水液压液》标准要求。
第五条 液压支架在冬季存放，应根据用户所在地冬季最低气温来选用不同凝固点防冻液。
第六条 双方约定本技术协议其他相关事项为：
免费提供主机价格3% 随机配件，甲方另外再购买28.64万元随机配件，具体明细由甲方确定；
第七条 本配套技术协议经各方代表签字盖章后即生效，与相关合同具有同等法律效应。各设备其它事项按本次配套签字图纸及相关合同技术要求和《投标文件》执行。
第八条 其它未尽事宜，双方本着友好协作原则协商解决。

甲 方（盖章）： 乙 方（盖章）：
甲方代表（签字）： 乙方代表（签字）：
日期： 日期：
