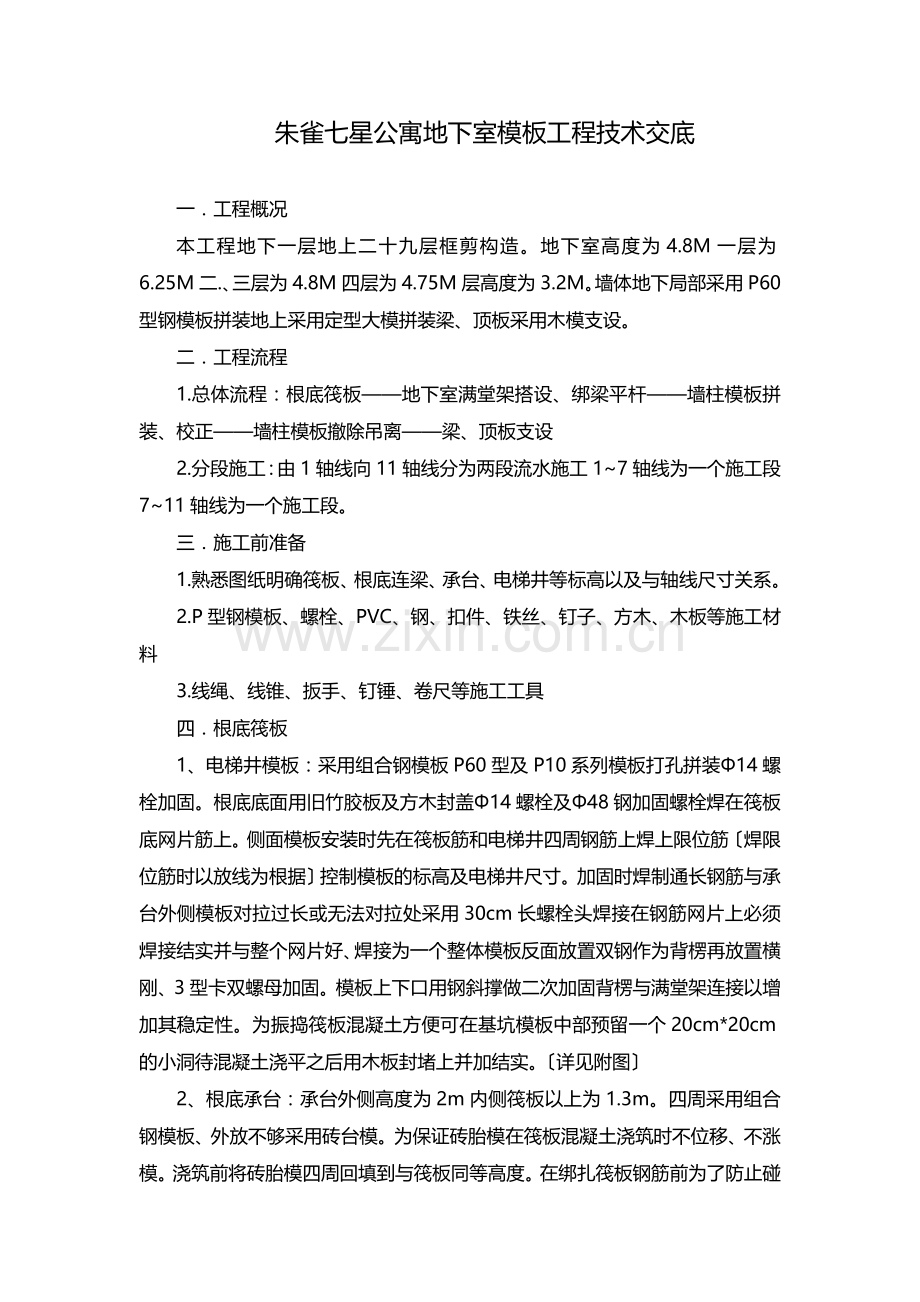

朱雀七星公寓地下室模板工程技术交底

一．工程概况
本工程地下一层地上二十九层框剪构造。地下室高度为4.8M一层为6.25M二.、三层为4.8M四层为4.75M层高度为3.2M。墙体地下局部采用P60型钢模板拼装地上采用定型大模拼装梁、顶板采用木模支设。
二．工程流程
1.总体流程：根底筏板——地下室满堂架搭设、绑梁平杆——墙柱模板拼装、校正——墙柱模板撤除吊离——梁、顶板支设
2.分段施工：由1轴线向11轴线分为两段流水施工1~7轴线为一个施工段7~11轴线为一个施工段。
三．施工前准备
1.熟悉图纸明确筏板、根底连梁、承台、电梯井等标高以及与轴线尺寸关系。
2.P型钢模板、螺栓、PVC、钢、扣件、铁丝、钉子、方木、木板等施工材料
3.线绳、线锥、扳手、钉锤、卷尺等施工工具
四．根底筏板
1、电梯井模板：采用组合钢模板P60型及P10系列模板打孔拼装Φ14螺栓加固。根底底面用旧竹胶板及方木封盖Φ14螺栓及Φ48钢加固螺栓焊在筏板底网片筋上。侧面模板安装时先在筏板筋和电梯井四周钢筋上焊上限位筋〔焊限位筋时以放线为根据〕控制模板的标高及电梯井尺寸。加固时焊制通长钢筋与承台外侧模板对拉过长或无法对拉处采用30cm长螺栓头焊接在钢筋网片上必须焊接结实并与整个网片好、焊接为一个整体模板反面放置双钢作为背楞再放置横刚、3型卡双螺母加固。模板上下口用钢斜撑做二次加固背楞与满堂架连接以增加其稳定性。为振捣筏板混凝土方便可在基坑模板中部预留一个20cm*20cm的小洞待混凝土浇平之后用木板封堵上并加结实。〔详见附图〕
2、根底承台：承台外侧高度为2m内侧筏板以上为1.3m。四周采用组合钢模板、外放不够采用砖台模。为保证砖胎模在筏板混凝土浇筑时不位移、不涨模。浇筑前将砖胎模四周回填到与筏板同等高度。在绑扎筏板钢筋前为了防止碰伤防水层沿砖胎模挡墙一周内侧采用竹胶板进展遮挡在浇筑混凝土前把竹胶板拿掉确保防水层不被破坏。根底承台模板采用组合钢模板阴角处采用E15角模连接角采用Y10角模；采用自制对拉螺栓加固。加固方案同电梯井侧面。
3.根底梁：本工程为筏板上反梁梁高1.3M。入模前如今下方焊马蹬、卡具中间、上口放置60cm长钢筋以保证标高和梁截面尺寸。外侧梁用止水螺栓、内梁用Ф14螺栓套PVC加固以便螺栓二次利用上口用6M钢对锁并连接成满堂架进展加固。
4．根底外墙导墙：导墙高由承台或根底梁向上30cm。入模前如今下方焊马蹬、卡具控制标高及截面。下口利用卡具加木楔加固上口用外架伸出钢上扣件加固〔详见附图〕。砼初凝时在墙中留上止水凹槽并预埋铁钉钉尖向上间距为60cm在安装墙模时放上止水条。
五．地下室架体搭设
1.满堂架搭设：架体距墙边30cm开场搭设。间距不得大于90cm错开梁底并均匀排布大梁梁底加支撑杆。第一步扫地杆距地不得高于20cm,长方向连通。要求横平竖直并搭设剪撑进展加固。
2.梁底平杆搭设：必须先绑大横杆小横杆间距不得大于60cm。
3.立杆高度：承台局部4.4m筏板局部5.5m。
六．地下室墙柱模板拼装与校正
1.安装前先检查钢筋是否绑扎完毕预埋件、线是否全部安装完毕限位钢筋是否准确无误。墙根部杂物清理干净模板认真涂刷好脱模剂。检查墙体边线、模板控制线是否准确无误后在安装墙体模板。焊限位筋距地高度5cm间距70cm阴、角根据模板加焊。
2. 以P60钢模板为主用100mm系列模板打孔竖向拼装、U形卡连接等外墙使用防水螺栓内墙穿墙螺栓使用时套上Ф16PVC套以利于螺栓周转使用。墙模板安装要点：拼装时由两端向中间拼装不合模数处加设木条木条三面刨光厚度与钢模板厚度一样侧面打孔与相邻钢模板用螺栓连接板缝中填加5mm厚、5cm宽的海绵条横向每60cm宽加设10cm宽的钻孔钢模板一道竖向间距38.3cm横向间距为70cm设一道对拉螺栓模板后背Φ48钢间距为40cm竖背钢间距为70cm。沿模板的程度方向用钢背牢后垂直于程度钢的外侧再用竖向钢在每行对拉螺杆的两边用两根钢与程度钢扣牢并通过山型扣件与Φ14对拉螺栓将墙模拉紧。
3.墙模板校正及加固：先将内侧模板下口到位吊垂直后穿上防水螺栓再安装外侧模板。同轴线墙体上口拉线绳调直校正时上中下必须有三道支撑钢横向间距不得大于1.5m。两米高一下螺栓加双螺母加固。
七．梁模配制
粱模要求帮包底顶板模压梁侧模。根据图纸开出料单由专人配制。方木用压刨刨光以确保方木截面尺寸统一。多层板厚度一致切割后必须保证宽度一致无毛边侧面刷油漆封以防吸水膨胀。梁底配置时要求侧面靠边方木退回2~3mm即不允许超过板面端头方木退回一个板面厚度以便钉挡头板梁帮退回8~10cm,以便合模时参加方木。配置时必须保证尺寸准确并在侧面标记上所用轴线及梁。
八．梁与顶板支设
1.梁底模安装：以所放的轴线为准。把轴线吊在大梁的小横杆上先校正框架梁后校正次梁。所有的梁底全部拉通线校正校正时最少有3—4个固定点固定梁底校好后先把次梁头补好挡头板挡头板和次梁底宽度相吻合并保证板模拼缝平整、光滑、方正。当梁跨度大于4m时梁底应起拱起拱高度为净跨的3/1000大于1.5m的悬挑梁按梁净跨的1/100起拱。
2.梁侧模安装：梁侧模与底模接合处采用硬拼缝不许粘贴双面胶带竖向背楞采用Ø48钢与梁小横杆用扣件扣牢不能有缝隙当梁高大于70cm时在梁的中下部加一排螺栓间距不大于1m套入pvc。并加设斜支撑加固校吊垂直后拉通线加固梁侧模梁模验收合格后在进展顶板铺设
3.平板铺设：将梁侧模板加固完毕后短方向程度杆找平长方向铺方木方木间距15~20cm扭曲变形的方木不得使用。顶板与墙相连处加靠墙方木并加固牢靠与墙体之间不得有缝。按方木方向铺设顶板模板所有模板由四周向中间铺设尺寸尽量选用整张的余下的尺寸再进展切割但锯过的毛边不能铺在梁边及墙边遇柱角时的模板应采用尺寸相宜的模板锯割开间与整张竹胶板相等的尺寸不得使用整块。两板接缝设在同一方木上板面钉子的钉法距竹胶板边缘3cm处每平方米不超出12颗钉子。板铺设完毕后及时清理干净梁板上的杂物。用程度仪测量顶板标高进展校正。
九．平安消费、文明施工
1.进入施工现场必须正确佩戴平安帽。
2.所有木工机械设专人操作严禁吸烟。
3.严禁酒后上岗认真做到三不伤害以确保自身和别人人身平安。
4.施工现场做到工完场清材料摆放有序。
5.小型钢模板不得堆放过高架体上制止堆放。

交底人：张纯政
接收人：
西一第九实业部
年 月 日
