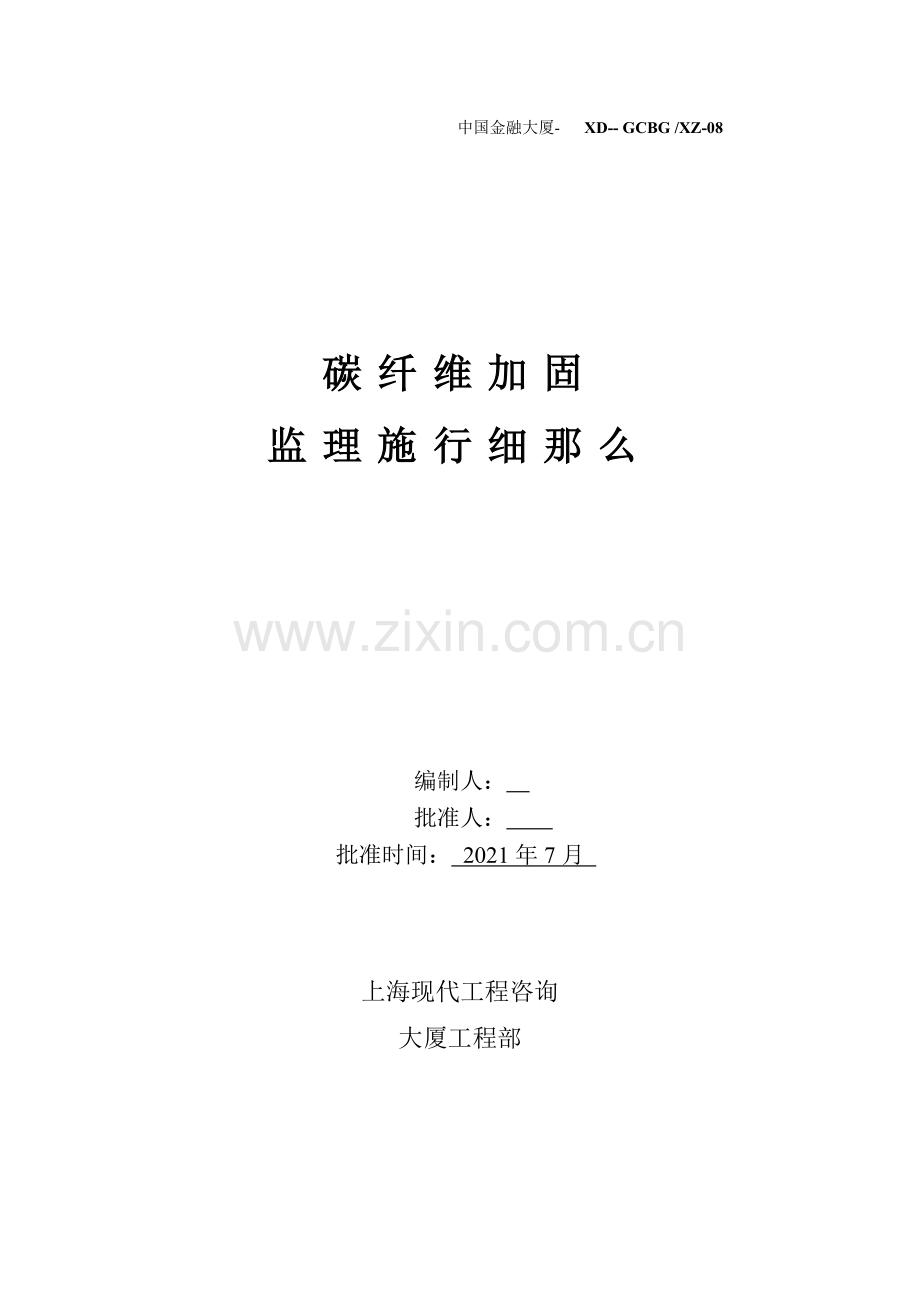

碳纤维结构加固监理实施细则.doc

中国金融大厦- XD-- GCBG /XZ-08

碳纤维加固
监理施行细那么

编制人：
批准人：
批准时间： 2021年7月

上海现代工程咨询
大厦工程部

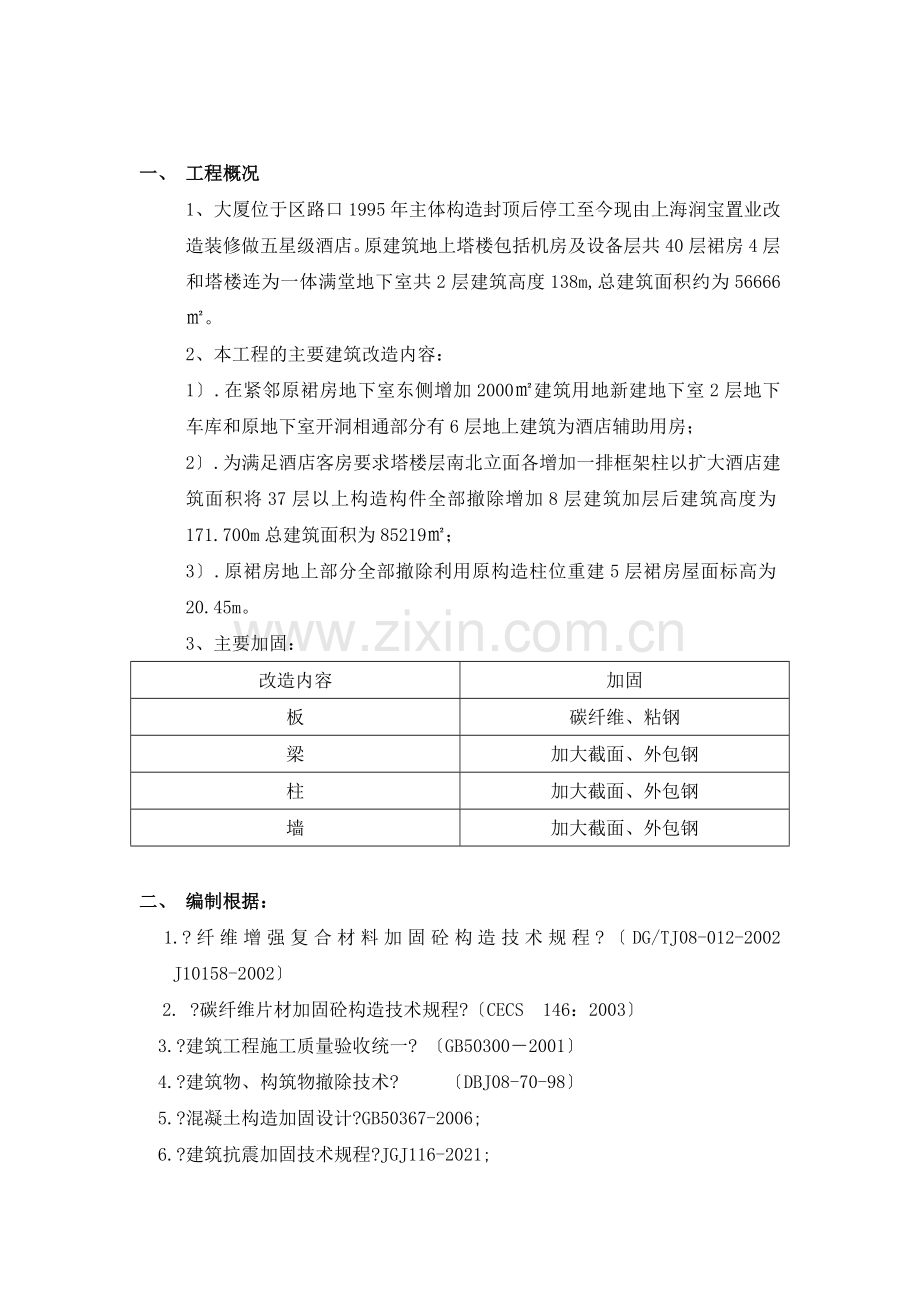

一、 工程概况
1、大厦位于区路口1995年主体构造封顶后停工至今现由上海润宝置业改造装修做五星级酒店。原建筑地上塔楼包括机房及设备层共40层裙房4层和塔楼连为一体满堂地下室共2层建筑高度138m,总建筑面积约为56666㎡。
2、本工程的主要建筑改造内容：
1〕.在紧邻原裙房地下室东侧增加2000㎡建筑用地新建地下室2层地下车库和原地下室开洞相通部分有6层地上建筑为酒店辅助用房；
2〕.为满足酒店客房要求塔楼层南北立面各增加一排框架柱以扩大酒店建筑面积将37层以上构造构件全部撤除增加8层建筑加层后建筑高度为171.700m总建筑面积为85219㎡；
3〕.原裙房地上部分全部撤除利用原构造柱位重建5层裙房屋面标高为20.45m。
3、主要加固：
改造内容
加固
板
碳纤维、粘钢
梁
加大截面、外包钢
柱
加大截面、外包钢
墙
加大截面、外包钢

二、 编制根据：
1.?纤维增强复合材料加固砼构造技术规程?〔DG/TJ08-012-2002 J10158-2002〕
2. ?碳纤维片材加固砼构造技术规程?〔CECS 146：2003〕
3.?建筑工程施工质量验收统一? 〔GB50300－2001〕
4.?建筑物、构筑物撤除技术? 〔DBJ08-70-98〕
5.?混凝土构造加固设计?GB50367-2006;
6.?建筑抗震加固技术规程?JGJ116-2021;
7.?建立工程监理?GB50319-2000;
8.中国金融大厦监理规划；
9.碳纤维加固施工方案；
10.楼板洞口碳纤维加固深化设计图纸；
11.?加固改造说明?0-03
三、 专业工程的特点：
1、本工程因建立改变建筑物的使用功能将原商务办公楼改造为商务酒店因酒店客房给排水、、采暖和强弱电等的需要在塔楼原各楼层钻孔开洞建造井间故设计要求在各层楼板洞口处采用碳纤维加固加固洞口约750个碳纤维布使用量约为4500㎡

四、 监理工作流程：
监理工作流程参照本工程监理规划中的工作流程进展主要涉及流程如下：

构造加固工程监理工作流程
分包资格审定

施工方案编制审定

监理细那么编制
施工准备工作核查

审核通过
开工申请审批

开工

监理工作交底

建筑材料报审审批

见证取样检测

隐蔽工程验收及现场质量理

分部工程质量验收及质量评定

五、 监理工作的控制要点及目的值：
1. 设计施工图必须盖有出图章和审核章的有效图纸为准。
2. 设计图纸应会审和设计交底并有。
3. 施工组织设计的有关内容〔包括测量定位、卸载方案〕必须经监理审查同意催促施工严格按施工组织设计的有关内容进展施工。
4. 施工用碳纤维、底胶、找平胶、配套粘结剂、外表保护材料等应经业主、设计认可监理核准并经检验测试数据合格前方能使用。
5. 碳纤维加固前必须进展轴线定位由于原构造砼已经无标记所有对所有楼层的弄井位置准确定位、确保其垂直度。施工的测量数据报监理监理复核。
6. 钻孔和割孔应根据设计图纸进展定位、划线。
7. 碳纤维片材和碳纤维布及粘结胶根据设计加固图纸要求及范围需填报材料报审单须经业主、设计认可监理审核并经检验检测数据到达设计要求方能使用。
8. 监理对现场需要加固的砼外表处理进展监视检查应去除被加固构件外表的剥落、疏松、蜂窝、腐蚀等劣化砼露出砼构造层。并用修复材料将外表修复平整。
9. 假如被粘贴的砼外表出现裂缝监理将按照设计要求对裂缝进展灌浆和封闭处理。
10. 被粘贴的砼外表应打磨平整除去外表浮浆、油污等杂质。直至完全露出砼构造新面。转角粘贴处应进展导角处理并打磨成圆弧状圆弧半径不应小于20毫米。
11. 砼外表应清理干净并保持枯燥。
12. 应按消费厂提供的工艺规定配制底胶。
13. 应采用滚筒刷将底胶均匀涂抹于混凝土外表。宜在底胶外表指触枯燥后尽快进展下一工序的施工。
14. 应按消费厂提供的工艺规定配制找平胶。
15. 应对混凝土外表凹陷部位用找平胶填补平整不应有棱角。
16. 转角处应采用找平胶修理成为光滑的圆弧半径不应小于20mm。
17. 宜在找平胶外表指触枯燥后尽快进展下一工序的施工。
18. 应按设计要求的尺寸裁剪碳纤维布。
19. 应按消费厂提供的工艺规定配制粘结胶并均匀涂抹于粘贴部位。
20. 将碳纤维布用手轻压贴于需粘贴的位置采用专用的滚筒顺纤维方向屡次滚压挤除气泡使粘结胶充分浸透碳纤维布滚压时不得损伤碳纤维布；
21. 多层粘贴时应按照设计要求的敷贴次序重复上述步骤并宜在纤维外表的粘结胶指触枯燥后尽快进展下一层粘贴；
22. 应在最后一层碳纤维布的外表均匀涂抹粘结胶。
23. 当需要做外表防护时应按有关的规定处理并保证防护材料与碳纤维片材之间有可靠的粘结。
24. 碳纤维片材为导电材料施工碳纤维片材时应远离电气设备和电源或采取可靠的防护措施。
25. 施工过程中应防止碳纤维片材弯折。
26. 碳纤维片材配套树脂的原料应封储存远离火源防止光直接照射。
27. 树脂的配制和使用场所应保持通风良好。
28. 现场施工人员应采取相应的劳动保护措施。

29. 参加审查施工提交的施工方案中的平安、文明施工措施并监视施行。按照?建筑机械使用平安技术规程?JGJ33—2001执行。
30. 检查建筑机械和手持电开工具性能必须完好使用平安可靠并经检验检测合格后使用。
31. 特殊工种应持证上岗严禁无证操作。操作人员必须戴绝缘手套和劳动防护用品。
32. 手持电开工具操作应有两人在场有事应及时切断电源。
33. 现场设置堆放易燃物品应与施工场所人群易出入处规定间隔 不小于10M。
34. 氧气、乙炔不得混放放置间距不得小于5米运输不得混装高温季节应有降温措施。
35. 合理布置消防器材出入口道路应保持畅通。
36. 施工用配电器开关箱内电器必须可靠完好 不准使用破损不合格的电器。
37. 开关箱内必须装设有效漏触电保护器。
38. 用电设备应有各自专用开关箱必须实行“一机一闸〞制严禁用一个开关电器控制二台以上用电设备〔含插座〕并要求配电箱内线路实行挂牌制。
39. 地下室潮湿勿触及带电的照明电源电源电压不得大于36V同时要满足施工作业场所的照亮堂度。
40. 应指定专业人员负责定对用电设备的检查维修更换保养。

六、监理主要工作及措施
本分项工程监理的工作及措施主要包括事前控制、事后控制、事后控制对质量、进度、平安进展综合控制。

监理工作及措施一览表
控制要素
控制阶段
控制
工作方式
备注
质量
事前
相关信息搜集
熟悉图纸搜集

审核分包资格及施工方案
按设计、及现场实际条件检查

编写监理细那么
按图纸及编制

进展监理交底
组织会议

事中
材料进场审批

见证取样送检
按强迫性要求检查

过程质量控制点检查
随机检查

隐蔽工程验收
设计验收表格

事后
分部分项质量验收评定
按

进度
事前
审核施工方案
按设计、及现场实际条件检查

审核分部进度方案要求符合总进度方案要求。
审查方案

事中
定检查进展状况进展进度分析协调
组织监理例会

事后
提出调整审核修改措施
审核赶工措施

监理细那么交底记录
工程名称：中国金融大厦
交底
上海现代工程咨询
大厦监理工程部
交底内容
碳纤维加固工程
被交底
大厦工程部
交底时间
2021.7

交底内容提要：
1. 施工必须做好施工前的深化图纸、平安技术交底工作。
2. 对进场的碳纤维、胶粘剂质保资料及时搜集齐全并报监理审查。按设计、?碳纤维片材加固砼构造技术规程?CECS146：2003的要求及时取样复试。
3. 碳纤维加固工程必须按此监理施行细那么和?碳纤维片材加固砼构造技术规程?CECS146：2003的要求进展隐蔽工程验收施工工艺必须按批准的?碳纤维加固施工方案?的要求执行。
4. 施工质量必须符合设计、?碳纤维片材加固砼构造技术规程?〔CECS146：2003〕和?混凝土构造加固设计?〔GB50367-2006〕等的要求。
5. 监理对碳纤维加固的重点部位或关键工序将进展旁站。
6. 我监理部编制的«碳纤维加固工程监理施行细那么»施工方应积极配合并遵照执行,以确保该分部分项工程按要求施工及验收。

交底人：

被交底人：
