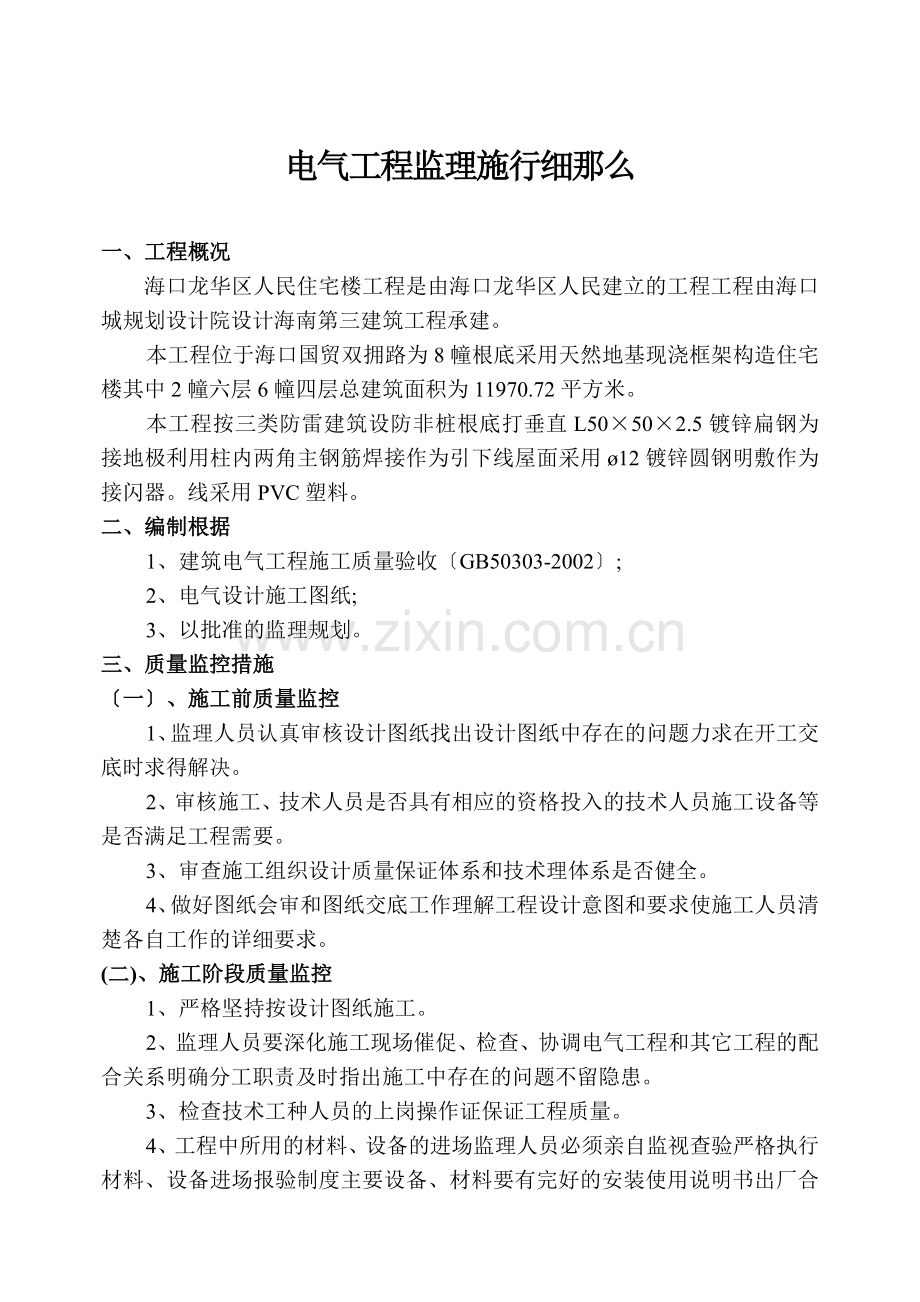

电气工程监理施行细那么

一、工程概况
海口龙华区人民住宅楼工程是由海口龙华区人民建立的工程工程由海口城规划设计院设计海南第三建筑工程承建。
本工程位于海口国贸双拥路为8幢根底采用天然地基现浇框架构造住宅楼其中2幢六层6幢四层总建筑面积为11970.72平方米。
本工程按三类防雷建筑设防非桩根底打垂直L50×50×2.5镀锌扁钢为接地极利用柱内两角主钢筋焊接作为引下线屋面采用ø12镀锌圆钢明敷作为接闪器。线采用PVC塑料。
二、编制根据
1、建筑电气工程施工质量验收〔GB50303-2002〕;
2、电气设计施工图纸;
3、以批准的监理规划。
三、质量监控措施
〔一〕、施工前质量监控
1、监理人员认真审核设计图纸找出设计图纸中存在的问题力求在开工交底时求得解决。
2、审核施工、技术人员是否具有相应的资格投入的技术人员施工设备等是否满足工程需要。
3、审查施工组织设计质量保证体系和技术理体系是否健全。
4、做好图纸会审和图纸交底工作理解工程设计意图和要求使施工人员清楚各自工作的详细要求。
(二)、施工阶段质量监控
1、严格坚持按设计图纸施工。
2、监理人员要深化施工现场催促、检查、协调电气工程和其它工程的配合关系明确分工职责及时指出施工中存在的问题不留隐患。
3、检查技术工种人员的上岗操作证保证工程质量。
4、工程中所用的材料、设备的进场监理人员必须亲自监视查验严格执行材料、设备进场报验制度主要设备、材料要有完好的安装使用说明书出厂合格证和质量证明对不符合设计和要求的材料坚决清退出现场〔将此项作为监理控制点之一未经报验核查的材料设备一律不得进厂〕。
5、对检查现的施工问题可以“监理单〞的形式施工方、建立方并监视解决。
6、对施工报来的各项工程报验单监理人员要以设计图纸和与施工工艺要求认真审查工程质量不符合要求、未经监理人员签字、不得进展下道工序施工。
7、各系统的调试测试要在监理人员的监视下进展并按要求填写试验。
8、监理人员要对施工质量保证体系三检制度〔自检、互检、交接班检〕三按制度〔按图纸、按工艺、按〕进展监视。
四、电气工程质量控制要点：
〔一〕防雷接地
1、接地极：利用打垂直接地级和地梁钢筋结实焊接、形成环形闭合回路并与引下线焊接作地极。
2、防雷引下线：利用柱内两根对角主钢筋作引下线共有6处引下线和4处测试检测点。
3、避雷带〔接闪器〕：采用Ф12镀锌圆钢沿儿墙、屋面明敷〔支持件为镀锌圆钢高度200毫米、间距1000毫米、埋深120毫米〕与屋面板主筋焊接成互相连通的网格并与引下线连接作为接闪器。
4、避雷网采用Φ12镀锌圆钢搭接搭接处利用搭接焊采用双面焊搭接长度为>6d焊接接头应上下搭接采取左右焊焊缝饱满均匀。焊接处将焊渣去除干净刷红丹二道后刷银粉。
5、避雷带弯曲处不得小于90度弯曲半径不得小于圆钢直径的10倍〔即—100mm〕。
6、屋面上所有外露的金属均与防雷线连接。
7、做好成品保护避雷带如有损伤应做好防腐处理。
8、做好测试填写测试记录和隐蔽验收。按设计要求本建筑的接地电阻应小于1欧姆。安装完毕后经有资质试验室检测检测结果应符合设计要求搜集好检测。
〔二〕室内配线安装
1、本工程各分支线均采用PVC难燃电线塑料及相应难燃配附件。
2、检查材质量和规格出厂合格证PVC塑料外壁应有间距不大于1米的直接阻燃标记和制造厂标。
3、塑料施工的工艺要求。
(1)口应平整、光滑与、与盒〔箱〕采用插入法连接直接处采用专用胶合剂粘接接口结实封。
(2)与采用套连接对套长度不应小于径的3倍与的对口处应处于套中心。
(3)进盒〔箱〕；必须顺直到位在盒〔箱〕内露出的长度应小于5毫米为宜一一孔不允许开长孔。
(4)暗敷于土建构造中应将线根据图纸按最近间隔 弯曲少的原那么埋入墙体和楼板内部分凿槽敷应加固并用M10水泥砂浆保护保护层不小于15毫米。
(5)当线出现以下情况时应在中间增设过线盒过线盒的位置、朝向应便于穿线。
A、长每超过30米无弯曲；
B、长度每超过20米有1个弯曲；
C、长度每超过去15米有2个弯曲；
D、长度每超过8米有3个弯曲。
(6)线不宜穿过建筑物和根底但在必须穿过地坪下墙体根底时应加与保护以保证线不被压损。
(7)塑料埋设在混凝土楼板内时应尽量防止出现重叠的发生造成线集中及保护层小现象影响构造平安。监理人员可根据现场情况要求不能出现多于2条以上保护重叠的情况发生；在浇筑混凝土时应注意保护防振动器及振动棒触动及泥工踩塌造成损伤并保证保护层厚度有15mm。
(8)电线保护塑料在砖砌体上剔槽敷设时应采用高强度等级〔不小于M10〕的水泥砂浆抹面保护保护层厚度亦不小于15mm。当线较为集中如本工程入户引入线处〔进户间墙体〕针对线较多造成砌体槽面宽大要求用钢丝固定好电线保护并在抹灰前加钢丝网片防止造成墙面空鼓及裂纹。
(9)线的弯曲处不应有折皱凹陷和裂缝且弯扁程度不应大于外径的10。
4、做好线安装的检测记录。隐蔽验收。
〔三〕槽内配线
1、本工程分支线采用BV一线。
2、导线规格、型、质量符合要求检查是否与出厂合格证相符。
3、导线在内无接头在盒〔箱〕内有适当余量导线不得外露。
4、导线直接结实包扎严绝缘良好不伤芯线。
5、导线绝缘层颜色选择一致。
PE线——黄绿相间色。
N 线——淡蓝色。
A相——
B相——绿色
C相——红色
6、导线在线槽内应有一定余量不准有接头导线回路编分段绑扎绑扎点间距不大于2米。
7、线间和导线对地间的绝缘电阻大于0.5兆欧姆。
8、内导线不得超过套的允许穿线量。
〔四〕配电箱的安装
1、配电箱符合设计图纸要求所选用的电气材料配件的种类、规格、质量均应符合设计和要求。
2、配电箱进场后需三方检查厂方提供的技术资料如：合格证、安装系统图等。
3、配电箱安装位置应符合设计安装横平、竖直、结实、整齐其垂直误差允许为1.5‰互相间隙缝不应大于2mm成排箱面总的程度误差不应大于5mm。配电箱与墙面接触的部位应进展防腐处理四周边缘应紧贴墙面无间隙。
4、配电箱安装高度应符合设计要求。
5、配电箱内应分别设置零线和保护地线〔PE〕汇流排零线和保护地线应在汇流排上连接不得绞接箱内各回路应分别有编和名称。
6、配电箱内断路器接线应排列整齐连接结实。
〔五〕开关、插座、灯具安装
1、开关
〔1〕安装前应检查线盒内口的护卷是否缺少缺少应补齐全并列安装的一样型开关距地高度应一致且控制有序不错位高度差不应大于1mm同一室内安装的开关高度差不应大于5mm。
(2)开关安装的位置应便于操作开关的边缘距门框的间隔 宜为0.15~0.2m。
(3)暗装开关采用的专用盒面板应紧贴墙面四周无空隙盖板端正安装结实、外表光滑整洁、无碎裂、划伤装饰帽齐全。
(4)开关宜采用同一系列开关的通断位置应一致操作灵敏接触可靠开关分、合位置应是上分下合相线进开关〔控制分断相线〕零线进灯具。
2、插座
(1)插座的安装高度应符合设计要求同一室内插座高度差应不大于5mm成排安装高度差应不大于1mm。
(2)电源插座与同一墙面上的弱电插座之间间隔 应大于500mm。
(3)单相两孔插座面对插座的右孔和上孔与相线连接左孔和下孔与零线连接。单相三孔插座面对插座的右孔与相线连接左孔与零线连接〔即“左零右火〞〕；单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔。插座的接地线端子不应与零线端子直接连接。插座不可安装在门后。
〔4〕接地或接零线在插座间不串联连接。
〔5〕同一场所的三相插座其接线相位必须一致。
〔6〕暗装插座专用盒四周不应有空隙盖板端正紧贴墙面。
(6)、在潮湿场所应使用封良好的防水、防潮插座。
3、灯具
(1)检查灯具及配件应齐全无损坏变型油漆剥落及灯罩裂纹和缺陷。
(2)灯具安装的高度、位置符合设计灯罩整洁美观每个灯具固定用的螺钉螺栓不应小于2个严禁使用木楔固定。
(3)安装在卫生间的灯具应有防潮设施。
五、常见质量通病
〔一〕接地体安装常见通病
1、接地体电阻不合要求。
2、接地体位置组数不符合设计要求。
3、接地体、接地线焊接倍数不够捍接质量不好未做防腐处理材质不合要求。
4、地〔零〕线采用串联法连接。
防治：
1、检查接地体埋设深度应不小于0.8米。
2、检查接地体材料质量按地体材质应为热镀锌件焊接为搭接焊焊后除渣搭接长度为扁钢大于2b圆钢大于6d。
3、接至电气设备、器具和可拆卸的其它非带电金属部件接地〔接零〕的分支线必须直接与按地干线相连接严禁串联连接。
〔二〕防雷设施安装不合要求。
1、避雷网保护角不够安装位置不当。
2、避雷线支点间距不当未用镀锌钢材。
3、避雷线连接时焊接质量不好搭接倍数不够只焊单面未做防腐。
4、与屋面突出金属构筑物未连接。
5、利用构造主筋做引下线时未做标记。中途位置变换焊接质量不好或不焊。
6、避雷线弯曲半径不合规定。
防治：
1、避雷网应沿屋面点明铺高度宜为150mm。
2、避雷线支点间距一般程度间距为1m垂直间距为1.5m间距应均匀。
3、避雷线弯曲半径应大于10d屋面突出金属构筑物外皮均应与避雷线焊接结实。
4、避雷线搭接焊搭接长度为6d且双面焊。
〔三〕PVC线敷设常见通病
1、PVC材质量不合要求。
2、套连接时套长度不够接口不在套中心连接不结实。
3、路超过规定长度时未加接线盒。
4、进入箱盒的排长短不一致排列不整齐口切割不平齐。
5、路弯曲处有折皱、裂缝、弯扁度大于外径的10。
6、口未封堵杂物进入堵塞。
7、路保护层不够。
防治：
1、检查PVC合格证。
2、套连接接口应在套中心套长度为外径的1.5—3倍采用专用胶合剂。
3、进入箱盒的排长度家为5mm排列整齐一一孔。
4、路超长时应加接线盒便于穿线。
5、线安装时口应临时封堵。
6、暗敷应按线路短、穿插少的原那么保证保护层为15mm。
〔四〕内配线常见通病。
1、导线规格、型、质量不合要求。
2、穿线前未扫内有杂物。
3、口未装护口即穿线。
4、内导线总截面积超过内总
5、同一回路导线未穿入同一内导线在内有接头。
防治：
1、穿线前应检查导线型、规格、去除内杂物。
2、先装护口后穿线。
3、内导线不能超过8条。
4、计算好导线长度内不准有接头。
〔五〕配电箱盒安装常见通病。
1、箱体加工粗糙质量不合要求。
2、箱、盒位置标高不合设计要求或规定。
3、箱、盒与墙面不平正固定不结实受力不匀。
4、预埋箱、盒安装不牢不平墙、不正深凹墙内。
5、箱内回路未标明回路名称用处。
6、箱内未设零线、地线汇流排。
〔六〕开关插座安装常见通病
1、开关不控制相线搬把开关上下与开关方向不一。
2、开关安装标高不一致超允许偏向位置不当在门后或距门边较远影响使用。
3、潮湿场所未用防水型。
4、插座相、零、地线接反。
