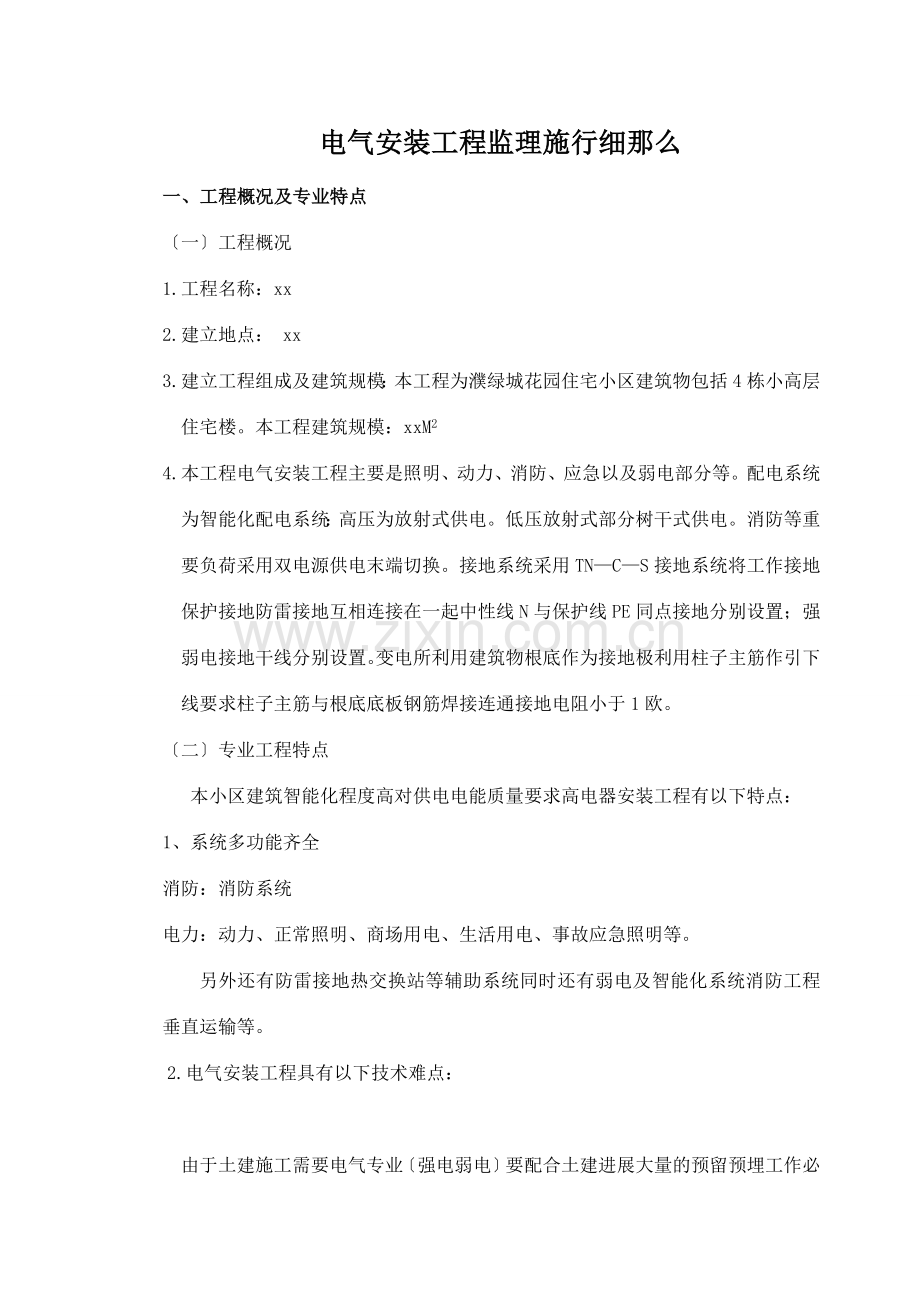

电气安装工程监理施行细那么
一、工程概况及专业特点
〔一〕工程概况
1.工程名称：xx
2.建立地点： xx
3.建立工程组成及建筑规模：本工程为濮绿城花园住宅小区建筑物包括4栋小高层住宅楼。本工程建筑规模：xxM2
4.本工程电气安装工程主要是照明、动力、消防、应急以及弱电部分等。配电系统为智能化配电系统：高压为放射式供电。低压放射式部分树干式供电。消防等重要负荷采用双电源供电末端切换。接地系统采用TN—C—S接地系统将工作接地保护接地防雷接地互相连接在一起中性线N与保护线PE同点接地分别设置；强弱电接地干线分别设置。变电所利用建筑物根底作为接地极利用柱子主筋作引下线要求柱子主筋与根底底板钢筋焊接连通接地电阻小于1欧。
〔二〕专业工程特点
本小区建筑智能化程度高对供电电能质量要求高电器安装工程有以下特点：
1、系统多功能齐全
消防：消防系统
电力：动力、正常照明、商场用电、生活用电、事故应急照明等。
另外还有防雷接地热交换站等辅助系统同时还有弱电及智能化系统消防工程垂直运输等。
2.电气安装工程具有以下技术难点：

由于土建施工需要电气专业〔强电弱电〕要配合土建进展大量的预留预埋工作必须严格按照设计图纸反复核对特别是各预埋预留洞的方位、标高主要配合尺寸间隙。电气施工与土建配合时应掌握几条线：①轴线；②程度线〔一般称50线〕；③墙面线；④吊顶下皮线；⑤隔墙线及中线。防止由于工作量大而出现漏埋、错埋、漏留、错留。其次配工作必须在土建工程中穿插进展。为保证工程进度必须具有连续作业才能。

本工程由于系统多作业层面多电气安装中各系统经常会同时施工既要保证各系统正常作业又要互相兼顾有效衔接施工节点所以必须安排好作业次序加强组织协调使每道工序有方案有步骤进展防止造成窝工返工。

由于本工程要求质量高且由于墙体使用混凝土墙这就对各种安装件预埋和过墙预留孔洞、过墙套的准确性提出很高要求必须保证预留预埋一次到位所以要对各专业特别是土建构造建筑的设计充分吃透。通过对图纸的自审和会审使有关人员理解工程特点设计意图工程质量要求以及关键部位的技术要求。

本工程电气安装工程智能化程度高高度组合化自动化绝缘化无油化污染少所以必须加强进场材料、设备的检验严格按照进展试验证明各项技术指标合格方可安装使用。电气安装工程使用材料数量大批次多种类多。因此要加强对进场材料的监控要求进场材料质保齐全加强对进场材料的检验不合格的材料不允许使用。
二、监理根据
〔1〕?建筑电气工程施工质量验收?〔GB50303-2002〕
〔2〕?电气装置安装工程电缆线路施工及验收?〔GB50168-92〕
〔3〕?电梯工程施工质量验收?〔GB50310-2002〕
〔4〕?电气装置安装工程低压电器施工及验收?〔GB50254-96〕
〔5〕?电气装置安装工程接地装置施工及验收?〔GB50169-92〕
〔6〕?施工现场临时用电平安技术?(JGJ46-2005)
〔7〕?民用建筑电气设计?〔JGJ/T16-92〕
〔8〕?建筑工程施工质量验收统一?〔GB50300-2001〕
〔9〕?建立工程监理?〔GB50319-2000〕
〔10〕?火灾自动系统施工及验收?〔GB50166-92〕
〔11〕?建筑与建筑群综合布线系统工程验收?〔GB/T50166-2000〕
〔12〕本工程的设计图及有关技术、设计变更
〔13〕本工程的地方性技术、及图集
〔14〕审批的监理规划
〔15〕承包编制的施工组织设计、电气安装工程施工方案。
三、监理工作流程
见以下图

电气工程监理工作流程图

审查?施工组织设计?〔施工方案〕签发?工程技术报审表?
修改重报
审查施工资质查验试验室资质
进场材料、设备审查报验。
补报资料或重新检验或退场
签发?工程物资进场报验?
施工过程监理：巡视、旁站、平行检验
分部、分项、检验批；〔隐蔽工程验收〕
整改重报
签发?分部/分项检验批?
单机运转、系统调试的测试
开工验收整理归档监理资料
熟悉施工图、审图纪要、设计变更

不同意

不合格

合格

不合格

合格

四、监理工作的控制要点及目的值
工程实体质量是在施工过程中形成的在施工过程中质量的形成受各种因素的影响最多、变化复杂质量控制的任务难度大因此施工过程的质量控制是施工阶段工程质量控制的重点监理工程师对施工过程的质量控制必须以工序质量为根底和核心落实在各项工序的质量控制上。施工过程中质量控制的主要工作应当是：以工序质量控制为核心设置质量控制点进展预控严格质量检查和加强成品保护。
4.1施工前监理工作的控制点及目的

要求如下：
[1]企业资质、营业执照、工程经理证书、专职理人员及特种专业上岗证特殊行业的施工答应证符合要求并在法定有效内；
[2]企业资质等级与本工程内容、范围及等级相符企业业绩中包含与本工程相似工程。

[1]适时性〔应在施工前提出〕；
[2]技术保证〔方案中提出的施工工艺技术符合本工程设计及工程技术难点的施工要求施工技术理措施有效〕；
[3]人力资源保证〔施工企业的人力资源配置满足合同规定的质量、工目的要求〕；
[4]施工机械保证〔企业提供的施工机械设备配置符合合同规定的质量、工要求〕；
[5]平安保证〔企业提供的平安及消防理体系完好、组织网络完善、措施落实、手段合理满足不同气候、不同场所、间及多工种结合施工的平安要求〕。
[6]质量保证〔方案中提出的安装质量目的明确理措施到位〕检查催促施工落本质保措施认真落实“三检〞〔自检、互检、交接检〕和“三按“〔按图纸、按工艺、按〕制度。
[7]方案进度保证(施工进度方案符合合同总工要求,并且与土建及其他专业施工周适配)
[8]物流控制及成品保护(电气安装材料设备等储运应适时合理,成品保护措施落实)

审核要求：工程质量目的明确；技术及质量理组织机构健全；质量保证体系三级〔企业、工程部、施工班组〕理网络完好；专职理人员及特种作业人员资质及数量符合要求；技术理制度健全人员岗位职责明确；原始记录表格齐全所用仪器仪表合格有效；过程质量控制方案合理；质量反应及时到位施行良性循环。

审核要求：
[1]进场的电气工程安装材料、设备应符合现行、符合本工程设计要求合格证、质保书等质保资料齐全有效；主要材料、设备进场检验应有施工、监理共同进展施工为主监理确认检验结应有记录；有异议送有资质〔即按照法律、法规规定、经相应行政主部门或其受权机构认可〕的试验室抽样检测试验室出具的检测确认符合现行及相关技术规定才能在施工中应用；进口材料、设备除上述要求外还需提供商检证明及中文的规格、型、性能检测、安装使用说明书等技术。
[2]审核进场材料、设备的物流及储运方案其运输和储存应符合材料、设备要求符合施工进度方案。
[3]电气工程新材料、新设备的进场应经过法定程序批准并附有合格的新试除需符合上述规定外还需提供安装、使用、维护保养和试验要求等有关技术。

[1]熟悉设计图纸、深化现行学习通过图纸会审、设计交底、专家咨询、专题技术讨、现场勘察等途径熟悉掌握本工程建筑电气系统的特点及关键的施工工序为旁站监理的定点选择创造条件。
[2]根据建筑电气安装工程的特点及本工程的实际情况通过协调、落实电气工程总体〔大配套〕和室内〔小配套〕供配电工程各专业工序及施工界面的衔接、穿插、预留、预埋等施工作业的工艺、质量措施及其成品保护手段；进一步落实电气安装工程与智能化、通风与空调、给排水及土建相关专业工序的衔接、穿插等施工作业的工艺、质量措施及其成品的保护问题。
[3]根据施工临时供配电及工地的实际情况审核并合理调整土建及各安装专业的用电负荷及配额检查进场施工的供配电设备〔配电箱、开关箱等〕的熔丝、导线截面开关整定值及其接地保护系统。
[4]审查地下室板墙、柱等混凝土内预埋电气套防水、防渗漏措施应符合有关工程施工等现行。
[5]根据不同建筑及其电气安装工程的要求审核电气系统设备安装施工条件〔对土建及其它配套工程要求〕其中包括：设备房主体构造施工完毕；室内预留、预埋工作符合设计要求；设备根底轴线标高、强度符合设计及设备安装要求；吊具等安装设备到位施工通道畅通；配套动力〔水、压缩空气、电等〕及平安防护设施到位。
4.2施工过程监理工作的控制要求及目的值

[1]在混凝土现浇的楼板、墙体内暗配电应沿最短间隔 敷设暗配离构筑物外表间隔 不应小于15mm当绝缘导在砌体上剔槽敷设时应采用强度等级不小于M10的水泥砂浆抹面保护保护层厚度大于15mm。
[2]进入落地式柜、台、箱、盘内的电应排列整齐、口应高出柜、台、箱、盘的根底面50～80mm。室外所有口在穿入线缆后应做封处理。
[3]金属导严禁对口熔焊连接镀锌及壁厚小于〔等于〕2mm的钢导不得采用套熔焊连接。
[4]防爆导不应采用倒扣连接；可采用防爆活接头连接其接合面应严；防爆导安装结实顺直镀锌层锈蚀或剥落处做防腐处理；除设计要求外导与灯具、开关线盒等连接处不跨接接地线连接应结实严在螺纹上涂以导电性防锈脂。
[5]壁厚小于〔等于〕2mm的钢不能作为电线导埋设于室外土壤中室外埋地敷设的电缆导其埋深应大于〔等于〕0.7m。
[6]电缆导的弯曲半径应大于〔等于〕电缆最小允许弯曲半径。
[7]金属导内外壁应做防腐处理；埋设于混凝土的金属导内壁应防腐处理外壁可不做防腐处理；直埋土层中的钢导外壁应涂两度沥青〔水柏油〕防腐。
[8]电气配、桥架、槽板、线槽等通过建筑物变形缝时的质量监控要点：通过建筑物沉降及伸缩缝部位的所有电气配、槽板、桥架、线槽、避雷装置等应设补偿装置补偿装置的几何尺寸及连接应符合有关现行、图集的要求。
[9]金属电缆支架、金属电缆桥架及支架、电缆导、引入或引出的金属导和线槽必须接地〔PE〕或接零〔PEN〕可靠；可挠性金属导和金属柔性导不能做接地或接零的接续导体金属线槽不作设备的接地导体；金属电缆桥架及支架、金属线槽〔在设计无规定时〕全长应不少于2处与接地〔PE〕或接零〔PEN〕干线相连；镀锌钢导、可挠性导和金属线槽不得熔焊跨接接地线其专用接地卡跨接的两卡间连线应用铜芯软导线〔其截面应不小于4mm2〕；镀锌线槽及镀锌电缆桥架间连接板两端不跨接接地线其连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓非镀锌钢导采用螺纹连接、两端〔连接处〕焊接跨接接地线非镀锌电缆桥架连接板的两端、非镀锌金属线槽间连接板两端跨接接地线〔铜芯〕接地线截面应不小于4mm2；当镀锌钢导采用螺纹连接时连接处两端采用专用接地卡固定跨接接地线。
[10]明配钢径在ф50mm及以下的必须采用螺纹连接不得采用套连接；径在ф63mm及以上者可使用套焊接套应位于两对口的中心长度为外径的1.5～3倍焊接应严。
[11]配采用螺纹连接时连接后螺纹宜外露2-3扣其园钢跨接接地线的直径不得小于6mm焊接长度应大于〔等于〕6倍园钢直径、焊接应结实、焊缝饱满、不得点焊、焊缝无咬肉、夹渣、焊瘤等缺陷钢未焊穿；除特殊场所外50V以下配线的金属钢、线槽可不做跨接接地线。
[12]明配钢、PVC刚性塑料在进箱盒、灯位、开关、插座的150～300mm处应设卡或支架固定；配应横平竖直卡或支架间距均匀、对称间距应符合现行。
[13] PVC硬塑料外壁应有连续阻燃标记及消费厂标；PVC硬和软的氧指数应大于40；PVC硬塑料不应敷设在高温及易受机械损伤的场所刚性绝缘导直埋于地下、楼板内在出地面或楼板易受机械损伤的一段应采用保护措施设计无规定时埋设于构造的绝缘导应采用中型以上；绝缘导口平整光滑连接采用插入法时采用专用粘合剂涂于结合部接口结实封冬季施工时插入法连接工序应采用一定的保温措施。
[14] 不同回路、不同电压等级、交流与直流的导线不应穿在同一导内互相干扰的导线不得穿在同一导内。当设计要求的或电压为50V及以下回路同一台设备的电机回路和无抗干扰要求的控制回路照明花灯的所有回路、同类照明的几个回路穿入同导但导内导线总数应不多于8根。
[15] 同一交流回路的导线应穿入同一金属导内同一回路的相线和零线敷设于同一金属线槽内同一电源不同回路无抗干扰要求的线路可敷设于同一线槽；在金属导、线槽内电线不得存在接头。
[16] 三相或单相的交流单芯电缆不得单独穿在钢导内。
[17] 危险场所照明线路的电线和电缆额定电压不得低于750V且必须敷设在钢导内。
[18] 同一建筑物、构筑物在采用多相供电时电线绝缘层的颜色选择应一致其保护线〔PE线〕应为黄绿相间色零线用淡蓝色；A相－；B相－绿色；C相－红色。
[19] 敷设于同一线槽内有抗干扰要求的线路用隔板隔离或采用屏蔽电线屏蔽线护套的一端应接地
[20] 采用柔性导连接刚性导及电气设备时其长度在动力工程中不大于0.8m在照明工程中不大于1.2m；可挠性金属、柔性导与刚性导或电气设备连接时采用专用接头；复合型可挠金属或其它柔性导连接处应封良好防液覆盖层完好无损。
[21]电缆敷设严禁有绞拧铠装压扁护层断裂及外表严重划伤等缺陷。
[22]钢制电缆桥架直线段长度大于30m、铝合金或玻璃钢电缆桥架直线段长度大于15m应设有伸缩节；电缆桥架转弯处的弯曲半径不小于支架及桥架内电缆最小允许弯曲半径设计无要求时电缆桥架程度安装支架间距应小于〔等于〕3m垂直安装时支架间距不大于2m；桥架与支架及桥架与连接板的螺栓固定紧固无遗漏螺母位于桥架外测；采用钢支架固定铝合金桥架时应设互相绝缘的防电化学腐蚀措施；设计无要求时设置在易爆易燃气体道和热力道下方的电缆桥架与道最小净距符合规定。
[23]敷设在竖井及电缆沟内桥架不同防火区的桥架按设计要求设防火隔墙措施。
[24]在大于45°倾斜的桥架内敷设电缆时每隔2m设固定点；电缆出入、电缆沟、竖井、柜〔盘〕、台、构筑物及子的部位作封处理；电缆首端、末端及分支部位应设标志牌。
[25]电缆在程度敷设时首尾两端、转弯两侧及每隔一定间隔 〔不大于10m〕处设置固定点；敷设于垂直桥架内的全塑型电力电缆及控制电缆固定点间距不大于1m其他电缆间距不大于1.5m。
[26]交流单芯电缆或分相后的每相电缆固定用的夹具及支架不能形成闭合铁磁回路。
[27]电线、电缆接线必须正确、并联运行电线或电缆的型、规格、长度、相位应一致。低压电线和电缆、线间和线对地间的绝缘电阻值必须大于0.5MΩ。铠装电力电缆头的接地线应采用铜绞线或镀锡铜编制线其截面积不应小于下表规定。
电线芯线和接地线截面积〔mm2〕
电缆芯线截面积
接地线截面积
120及以下
16
150及以下
25
16及以下
同芯线截面积
[28]采用螺栓搭接连接母线与母线或母线与电器接线端子时连接钻孔直径、搭接长度应符合GB50303-2002附录C的规定；用力矩扳手拧紧连接螺栓的力矩值符合GB50303-2002附录D的规定；母线接触面保持清洁、涂电力复合脂孔周边无毛刺；螺栓两侧有平垫圈、垫圈相邻间隙大于3mm螺母侧装有弹簧垫或锁紧螺母螺栓受力均匀。

[1]变压器低压侧中性点；变压器箱体、干式变压器的支架或外壳应接地〔PE〕；所有连接应可靠、紧固件及防松部件齐全。
[2]变压器及落地式配电箱的根底应高于室外地坪周边排水畅通。用地脚螺栓固定的螺帽齐全拧紧结实；安置的应垫平放正。
[3]落地式配电箱、箱体应接地〔PE〕或接零〔PEN〕可靠且有标识。
[4]变压器安装轴线位置应正确、附件齐全。
[5]有载调压开关的变压器应按技术要求检查传动部分其光滑应良好动作灵敏点动给定位置与开关实际位置一致自动调节符合技术要求。

[1]柜、屏、台、箱、盘的金属框架及根底型钢必须接地〔PE〕或接零〔PEN〕可靠；门和框架的接地端子与装有电器的可开启门之间应有裸编织铜线连接且有标识。
[2]低压成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕应设可靠的电击保护；柜〔屏、台、箱、盘〕内的保护导体应有裸露的端子连接外部的保护导体的端子；设计无规定时保护导体的最小截面应不小于下表规定

保护导体截面积
相线截面积S(mm2)
相应保护导体的最小截面积SP(mm2)
S≤16＞
S
16≤S≤35
16
35＜S≤400
S/2
400＜S≤800
200
S＞800
S/4
注:S与SP材质一样
[3]柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。
[4]照明配电箱〔盘〕安装时配线整齐且无绞接导线连接严、不伤芯线、不断股垫圈下螺栓两侧压的导线截面一样同一端子上导线连接不多于2根防松垫圈等部件齐全。
[5]照明配电箱〔盘〕内开关动作灵敏可靠带漏电保护的回路动作电流不大于30mA,动作时间不大于0.1S。
[6]照明配电箱〔盘〕内分别设置零线〔N〕和保护地线〔PE线〕的汇流排零线和保护接地线分别经汇流排配出。
[7]⑦柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V芯线截面积不小于2.5mm2的铜芯绝缘线缆；除电子元件回路及类似回路外其他回路应采用额定电压不低于750V芯线截面不小于1.5mm2的铜芯绝缘线缆不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识。

[1]电动机、电加热器及电动执行机构的可接近裸露导体必须接地〔PE〕或接零〔PEN〕。
[2]电动机、电加热器及电动执行机构的绝缘电阻值应大于0.5MΩ。
[3]100kW以上的电动机应测量各相直流电阻值其相间差不应大于最小值的2％无中性点引出的电动机测量线间直流电阻值其线间差值不应大于最小值的1％。
[4]低压电动机、电加热器及电动执行机构等安装应结实防水防潮及防爆电气设备的接线入口及接线盒盖等应做封处理在设备接线盒内裸露的不同相导线间及导线对地间最小间隔 应大于8mm否那么应采取绝缘保护措施。
[5]状电加热器的工作电压不得超过其额定电压的10％；电加热器的外壳应接地可靠。

[1]安装灯具距地面高度小于2.4m时灯具的可接近裸露导体必须接地〔PE〕或接零〔PEN〕可靠并应有专用接地螺栓且有标识灯具回路控制应与配电箱及回路标识一致开关与灯具控制顺序相对应成排照明灯具距地面高度小于2.4m应有专门接地线。
[2]建筑物景观照明灯具的金属构架和灯具的可接近裸露导体及金属软应接地〔PE〕或接零〔PEN〕可靠且有标识；每套灯具的导电部分对地绝缘电阻值应大于2MΩ；在人行道等人员往来频繁等场所安装的落地式灯具无围栏防护时安装高度应距地面2.5m以上。
[3]花灯吊钩园钢直径应不小于灯具挂销直径且不应小于6mm。设计单独出图及灯具厂指定的大型花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。
[4]灯具重量大于3kg时应采用螺栓或预埋吊钩固定；灯具重量在0.5kg及以下时可采用软电线自身吊装；大于0.5kg时的灯具采用吊链软电线编叉在吊链内使电线不受力；灯具固定结实可靠不使用木楔每个灯具固定用螺钉或螺栓不少于2个假设绝缘台直径小于〔等于〕75mm时采用1个螺钉或螺栓固定。
[5]采用钢做灯杆时钢内径不应小于10mm钢厚度不应小于1.5mm。
[6]安装在危险性较大及一些特殊场所的灯具其离地高度小于2.4m时使用额定电压为36V及以下的照明灯具或采取专用保护措施。
[7]假设设计无要求又不采用平安电压一般敞开式灯具的灯头离地间隔 为：室外2.5m〔安装在墙上〕；厂房2.5m；室内2m；软吊线带升降器的灯具在吊线展开后0.8m。
[8]行灯电压不大于36V在特殊潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所行灯电压不大于12V；行灯变压器外壳、铁芯和低压侧的任一端或中性点、接地〔PE〕或接零〔PEN〕可靠；行灯变压器为双圈变压器其电源侧和负荷侧有熔断器保护熔丝额定电流分别不应大于变压器一次、二次的额定电流。
[9]应急照明灯应由两路电源供电；其中一路可采用于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具。应急照明在正常电源断电后电源转换时间为；疏散照明≤15S；备用照明≤15S；平安照明≤0.5S。
[10]疏散照明由平安出口标志灯和疏散标志灯组成平安出口标志灯距地高度不低于2m且安装在疏散出口和楼梯口里侧的上方。疏散标志灯安装在平安出口的顶部楼梯间、疏散走道及转角处应安装在1m以下的墙面上。不易安装的可安装在上部。疏散通道的标志灯间距不大于20m。疏散照明线路采用耐火电线、电缆、穿明敷或在非燃烧体内穿刚性导暗敷时保护层厚度不小于30mm；电线采用额定电压不低于750V的铜芯绝缘电线。
[11]应急照明灯具、运行中温度大于60°C的灯具、靠近可燃物时采用隔热、散热等防火措施。白炽灯、卤钨灯等光源、不能直接安装在可燃装修材料或可燃物件上。应急照明线路在每个防火分区有的应急照明回路不同防火分区的线路有防火隔堵措施。
[12]防爆灯具的防爆标志外壳防护等级和温度组别与危险环境适配。设计无要求时灯具种类和防爆构造的选型应符合现行?建筑电气工程施工质量验收?GB50303-2002的规定。安装时不用非防爆零件替代灯具配件〔金属护网、灯罩、接线盒等〕；灯具安装位置分开释放源、且不在各类道的泄压口及排放口上下方安装灯具。
[13]航空障碍标志灯装设在建筑物或构筑物的部位灯具的电源按主体建筑中负荷等级供电灯具安装结实且有维护保养措施。
[14]安装在同场所的交流、直流或不同电压的插座应有明显区别且必须选用不同构造不同规格和不能互换的插座；配套的插头也要按交流、直流或不同电压等级区别使用。
[15]单相二孔插座面对插座的右孔或上孔与相线连接左孔或下孔与零线连接；单相三孔插座面对插座的右孔与相线连接左孔与零线连接；单相三孔三相四孔及三相五孔插座的接地〔PE〕或接零〔PEN〕线接上孔。插座的接地端子不与零线端子连接。同一场所的三相插座、接线的相序一致。接地〔PE〕或接零〔PEN〕线在插座之间不串联连接。
[16]接插有触电危险家用电器的电源采用能断开电源带开关插座开关断开相线用于潮湿场所封型带保护地线触头的保护型插座安装高度不低于1.5m。
[17]建筑物的开关采用同一系列开关安装的通断方向位置一致照明线路的相线经开关控制。

[1]人工接地装置或利用建筑物根底钢筋的接地装置必须在地面以上按设计要求位置设测试点；测试接地装置的接地电阻值必须符合设计要求。
[2]变压器室、上下压开关室内的接地干线应有不少于2处与接地装置引出干线连接利用金属构件金属道做接地线时应在构件或道与接地干线间焊接金属跨接线。
[3]明敷接地引下线及室内接地干线的支持件间距应均匀程度直线部分不大于1.5m垂直直线部分不大于3m弯曲部分0.3～0.5m。
[4]接地线在穿墙壁、楼板时应加套钢或其他巩固的的保护套钢套应与接地线做电气连接。
[5]接地线跨越建筑物变形缝时应设补偿装置。
[6]变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓变配电室的避雷器应用最短的接地线与接地干线连接。
[7]设计要求接地的幕墙金属框架和建筑物的金属窗门应就近与接地干线连接可靠连接处不同金属间应有防电化腐蚀措施。
[8]建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路且与避雷引下线连接可靠。
[9]建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出等电位联结干线或部分等电位箱间的连接形成环形网络环形网络应就近与等电位的联结干线或部分等电位箱连接。支线之间不应串联连接。
[10]等电位联结的线路最小允许截面为：铜质干线16〔mm2〕铜支线6〔mm2〕；钢质干线50〔mm2〕钢支线16〔mm2〕。
[11]配电间隔和静止补偿装置的栅栏门及变配电室金属门绞链处的接地连接应采用编织铜线。
[12]需等电位连接的高级装饰金属部件或零件应用专用的接线螺栓与等电位联结支线连接连接结实且有标识。
[13]电缆穿过零序电流互感器时电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
4.3试验、调试及试运行
[1]架空线路杆上高压绝缘子、高压隔分开关、跌落式熔断器、避雷器等电气交接试验必须符合现行?电气装置安装工程电气设备交接试验?GB50150-91的规定。
[2]低压成套配电柜的电气装置及馈电线路交接试验应符合以下规定：每路配电开关及保护装置的规格、型、应符合设计要求；相间和相对地间绝缘电阻值应大于0.5MΩ；电气装置的交流工频耐压试验电压为1kV当绝缘电阻值大于10MΩ时可采用2500V兆欧表摇测替代试验持续时间为1分钟无击穿闪络现象。
[3]变压器的高压电气部分其电气交接试验必须符合现行?电气装置安装工程电气设备交接试验?GB50150-91的规定。
[4]高压开关、熔断器等与变压器组合在同一闭油箱内的箱式变电所交接试验按提供的技术要求执行。
[5]高压成套配电柜必须按现行?电气装置安装工程电气设备交接试验?GB50150-91规定的交接试验合格且应符合下述规定：继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格整机试验动作正确整定参数符合设计要求；凡经法定程序批准进入投入使用的新高压电气设备和继电保护装置应按技术要求交接试验合格。
[6]柜、屏、台、箱、盘间二次回路交流工频耐压试验当绝缘电阻值大于10MΩ时用2500V兆欧表摇测1分钟应无闪络击穿现象；当绝缘电阻值在1～10MΩ时做1000V交流工频耐压试验时间1分钟应无闪络击穿现象。
[7]柴油发电机组受电侧低压配电柜的开关设备、自动和手动切换装置和保护装置等试验合格应按设计的自备电源使用分配预案进展负荷试验、机组连续运行12小时无故障。
[8]不连续电源的输入、输出各级保护系统和输出的电压稳定性、波形畸变系数、频率、相位、静态开关的动作等各项技术性能指标试验调整必须符合技术要求且符合设计要求。
[9]高压母线交流工频耐压试验及高压电力电缆直流耐压试验必须符合现行?电气装置安装工程电气设备交接试验?GB50150-91规定。
[10]低压母线交接试验应符合本节[2]规定。
[11]低压电器动力设备试运行前相关设备及线路应按现行?建筑电气工程施工质量验收?GB50303-2002的规定试验合格。
[12]现场单独安装的低压电器交接试验工程应符合现行?建筑电气工程施工质量验收?GB50303-2002的规定试验合格。
[13]公用建筑照明系统通电连续试运行时间应为24小时民用建筑照明系统通电连续试运行时间为8小时全部灯具开启每隔两小时纪录运行状态一次要求连续运行时间内无故障。
4.4加强监理工作预防以下质量常见病

[1]在潮湿及多尘场所敷设电线路子连接处及口未做防潮封处理。
[2]穿过建筑物变形缝部位未做补偿处理穿过建筑物根底时未加保护处理。
[3]路弯曲处存在折皱、凹穴、裂缝等缺陷弯扁度过大〔＞10〕弯曲半径小于规定值。
[4]进入箱、柜、盒的排长短不齐排列不整。
[5]路与蒸汽、燃气、热力等路平行与穿插敷设时间距不符合要求并未采取隔离措施。
[6]路长度大于规定值〔暗配长度大于8、15、20、30m有3、2、1、0弯头〕时未加接线盒及补偿设施。
[7]暗敷时路保护层厚度缺乏或采用的砂浆不符要求。
[8]明配路固定点间距及支承设施不符要求路敷设未做到横平竖直。
[9]硬塑料连接不当PVC硬塑采用插入法连接时粘结剂不符合要求〔未用专用粘结剂〕。
[10]硬塑料沿建筑物敷设间隔 过长跨伸缩缝和沉降缝的配未做补偿装置应做防护措施的部位未做防护措施。
[11]硬塑料、煨弯工艺不符要求〔温度过高、速度太快、半径等〕。
[12]采用钢敷设时内、口、毛刺及快口未经处理。
[13]采用钢敷设时未按要求做好除锈防腐处理。
[14]钢与设备采用金属软连接时未采用专用接头未做保护接线。
[15]钢与箱盒连接未做跨接处理〔或跨接不符要求〕。
[16]钢连接工艺不符要求。
[17]采用金属软做接地〔PE〕或接零〔PEN〕的接续导体。
[18]金属与塑料对接。

[1]镀锌桥架及线槽连接板两端少用防松螺帽或防松垫圈。
[2]金属桥架支架未经防锈、防腐接地不可靠。
[3]桥架及线槽的固定支承间距过大牢度不够。
[4]采用钢支架固定铝合金桥架时未采取相应绝缘的防电化腐蚀措施。
[5]金属桥架及其支架全长接地〔PE〕或接零〔PEN〕不符合要求只有一处接地。

[1]线缆规格、型不符合设计要求〔或要求〕。
[2]边敷、边穿线、边施工〔焊接跨接线等〕。
[3]穿线时口未装护口。
[4]内〔桥架、线槽内〕线缆总截面超标。
[5]敷设垂直线缆时固定卡子不符合要求。
[6]在配内布线时存在导线接头。
[7]垂直路布线后未做封堵处理。
[8]电缆程度或垂直敷设时固定间距过大。
[9]电缆敷设时分支处未设标志牌。
[10]一般绝缘导线敷设于空心楼板时未加保护套孔内存在导线接头。
[11]空心楼板灯头处未加灯头盒。
[12]铜线连接时未按规定上锡。
[13]多股铝线及2.5mm2多股铜线直接与电气设备器具连接时未采用接线端子。
[14]导线压接时连接收接线端子压模规格型不符要求连接缺陷多。
[15]接头包缠质量不佳未达规定绝缘强度。
[16]接头剥线时损伤线芯或线芯过长。
[17]导线进配电箱盒金属孔未加保护。
[18]编织绝缘导线未做绝缘台。
[19]不同电源、有抗干扰要求的线路敷设于同一线槽内。
[20]敷设线槽内的屏蔽电线其屏蔽护套未一端接地。

[1]箱、柜〔盘〕进场质保资料不完好。
[2]箱、柜〔盘〕采用电焊开孔一孔进多。
[3]箱、柜〔盘〕、壳体防锈、防腐处理不符要求。
[4]箱、柜〔盘〕安装程度度、垂直度未到达设计或要求。
[5]预埋箱、盘、凹入墙体深度过深、过浅安装牢度缺乏。
[6]箱、柜〔盘〕安装后金属支架接地不良。
[7]装有电器的可开启箱门未做跨接地线。
[8]箱内配线存在接头配线绑扎不齐。
[9]箱、盘内工作零线与保护零线混用。
[10]箱、盘内的闸具未标回路标志。
[11]与电器连接时端部未绞紧部分散、断股。
[12]低压电器组合时箱内端子规格与芯线截面积大小不适配。

[1]走道等室内同类成排灯具安装中心线超差。
[2]吊灯吊链不平行吊灯不平整。
[3]大型吊灯金属外壳接地不良。
[4]重量大于3kg的灯具吊具未预埋构件。或未固定在螺栓上。
[5]吊顶上安装灯具无专用框架。
[6]灯具灯头相线反接。
[7]导线穿过灯具壳体金属孔未做保护措施。
[8]低于2.4m的灯具金属外壳未做接地保护。
[9]吊顶内安装的灯具金属外壳未做接地保护。
[10]吸顶灯及有防火要求场所的灯未按规定作防火隔热处理。
[11]要求采用铁链吊挂的灯具导线受力〔导线未编织在链内〕。
[12]软线吊灯的软线两端芯线未搪锡；升降灯具软线未套塑料软未采用平安灯头。
[13]100W灯泡未采用瓷质灯头。
[14]软线吊头吊线长度过短吊线两端扣不起作用。
[15]开关开启方向有误。
[16]开关未控制相线。
[17]灯具开关安装位置不当。
[18]室内开关标高不一致超差。
[19]露天及室内潮湿场所未采用防水型开关。
[20]灯具开关控制无序且错位。
[21]暗装开关缝隙过大且大小不一。
[22]地插座面板与地面不齐平且缝隙大小不一。
[23]插座标高不一致且超差。
[24]插座相、零、地线颠倒接地〔PE〕或接零线〔PEN〕在插座间串接。
[25]卫生间等潮湿场所未用封型带保护地线触头的保护型插座。

[1]避雷网〔针〕安装位置不当保护角不够接闪器与支撑杆采用焊接未用固定卡子。
[2]避雷网支点间距不一镀锌扁钢截面偏小沉降、变形缝未作补偿处理。
[3]避雷带、搭接倍数不够搭接未按设计或要求施工〔有的单面焊接〕。
[4]避雷带与屋面突出金属构筑物及设备外壳未连接未单引避雷线或跨接处理。
[5]景观照明、节日灯高于〔或平行〕避雷线敷设。
[6]高层建筑防雷击或防侧击措施不全或不按设计或施工。
[7]利用构造主筋做接地引下线时中途变位且变径焊接缺陷多。
[8]避雷带直线段不顺直弯曲半径不符要求。
[9]避雷带防锈防腐处理不当。
[10]接地线墙、楼板和地坪处未加套钢或钢套未与接地线做电气连通。
[11]变配电室接地未涂黄、绿相间条纹或条纹间距不符要求。
[12]接地线〔PE〕或接零〔PEN〕线串接。
[13]工作零线兼作保护零线或中性点直接接地的供电系统中零线截面小于设计或定值。
[14]接地体或接地干线埋深缺乏接地模块倾斜设置与原土层接触不良。
[15]接地装置地面测试点、数量、位置不符设计或要求。
[16]接地不可靠接地螺丝未加弹簧垫圈。

[1]电机接线盒内接线头离盒间隔 不够绝缘差。
[2]电机机壳接地不可靠未接在专用接线柱上接地线截面积偏小接线松动。
[3]电机未作交接试验即做通电试运转。
[4]电机未按规定加光滑油轴承及端盖温度过高。
[5]电动机整定值有误启动跳闸。
5．建筑电气工程验收
5.1检验批的划分
[1]室外电气子分部的分项工程的检验批按建筑群及小区大小、投运时间先后、功能区域不同划分。
[2]变配电室子分部的分项工程的检验批主变配电室为1个检验批；假设有多个分变配电室那么各为一个检验批。
[3]供电干线子分部的分项工程的检验批按供电区段和电气线缆竖井的编划分。
[4]电气动力和电气照明子分部的分项工程及建筑物等电位联结分项工程的检验批划分区域应与土建工程一致。
[5]备用和不连续电源子分部的分项工程各自为检验批。
[6]防雷及接地安装子分部的分项工程检验批根底可按区域划分成几个检验批。
5.2 核查电气工程分部〔子分部〕各项质量控制资料
[1]电气工程施工图设计及图纸会审记录技术核定等洽商记录。
[2]施工方案。
[3]主要材料、器具、设备的合格证及进场验收记录等原材料质量保证资料性能检测、试验。
[4]电气设备交接试验记录；空载及负荷试运行记录；照明系统通电试运录。
[5]接地电阻、绝缘电阻测试记录等有关平安功能测试记录。
[6]隐蔽工程验收记录。
[7]分部工程所含分项工程质量验收记录。
[8]分项工程所含检验批质量验收记录。
[9]强迫性条文检验工程抽查记录。
[10]不合格工程处理记录及验收记录。
[11]重大质量技术问题施行方案及验收记录。
[12]观感质量检验工程评定记录。
[13]工序交接合格等施工现场质量理检查记录。
5.3 分项工程〔含隐蔽工程〕的质量验收在施工过程中施行。工程开工验收时电气工程实物质量的抽查〔公用建筑的变配电室技术层的动力工程供电干线的竖井屋顶防雷工程重要或大面积照明工程以及5％自然间的电气动力照明工
