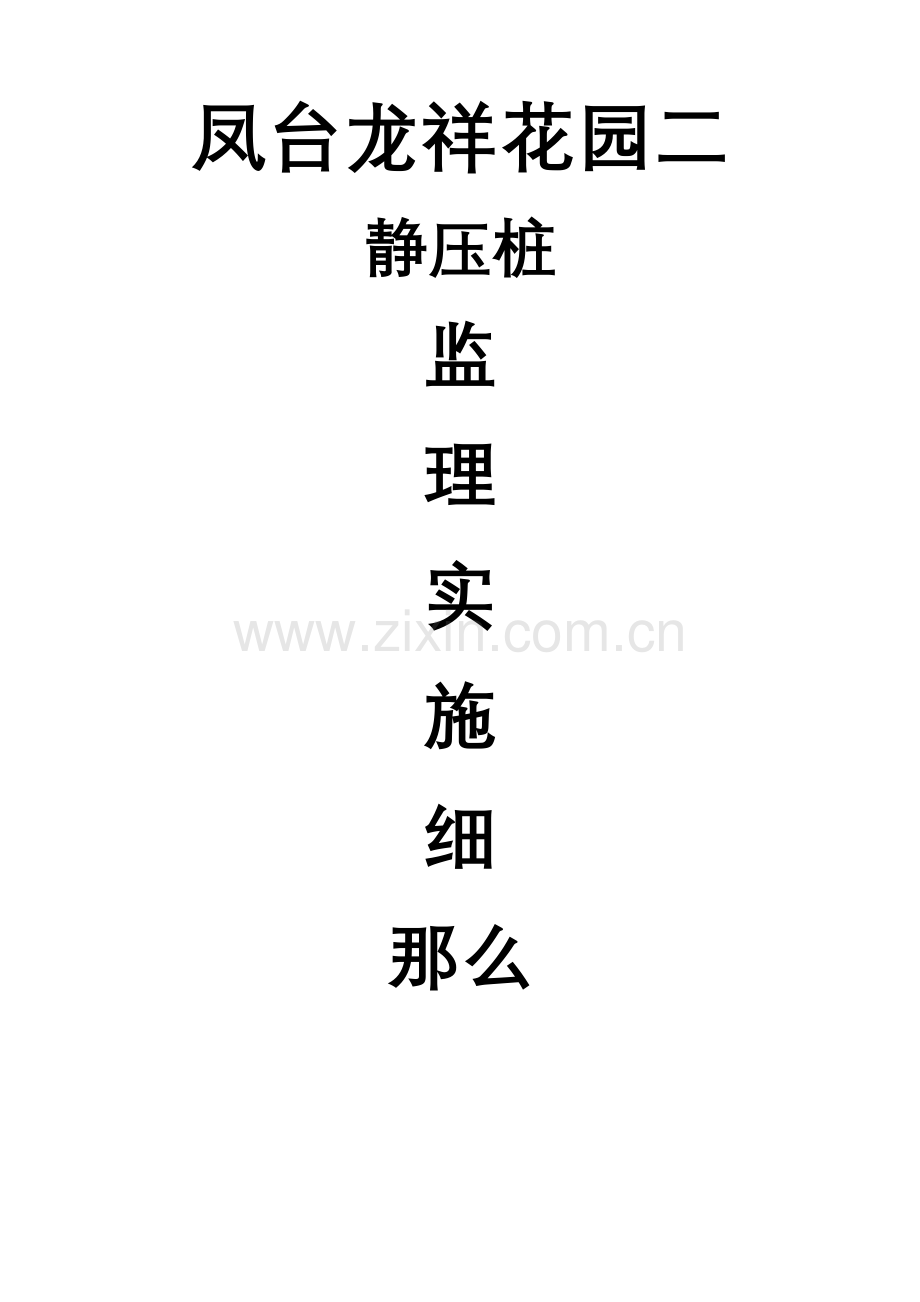

静压管桩监理实施细则.doc

凤台龙祥花园二
静压桩
监
理
实
施
细
那么

淮南智昊建立监理咨询
二零一零年

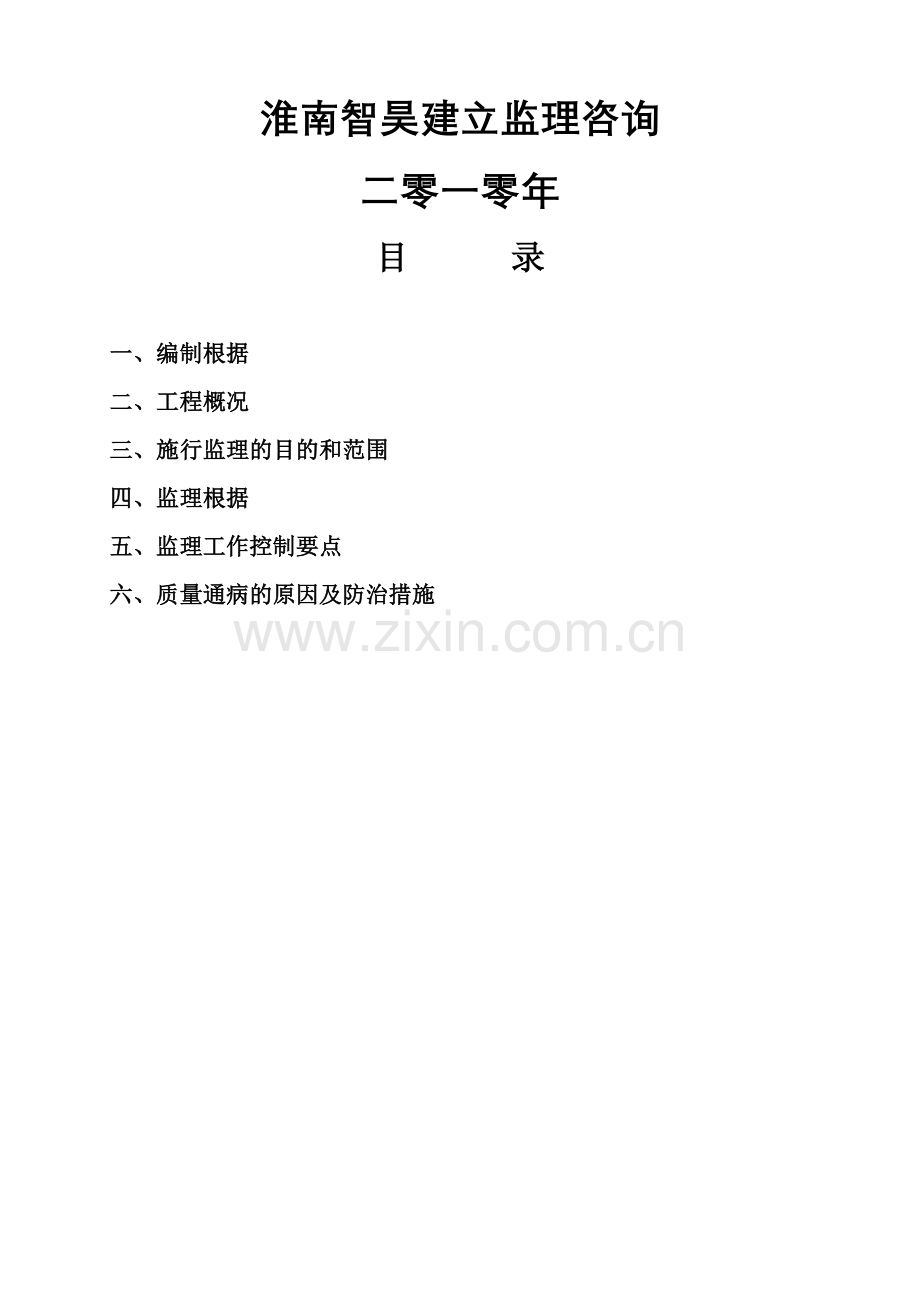

目 录

一、编制根据
二、工程概况
三、施行监理的目的和范围
四、监理根据
五、监理工作控制要点
六、质量通病的原因及防治措施

一、 编制根据
1、 凤台龙祥花园小区〔高层部分〕桩基工程有关设计图纸。
2、 和地方有关工程建立的法规法律和规章
?建立监理?
≤建筑工程施工质量验收统一≥〔GB50300-2001〕
≤建筑地基根底工程施工质量验收≥(GB50202-2002)
≤建筑桩基技术≥(JGJ94-2021)
≤预应力混凝土桩≥(03G409)
≤钢筋焊接及验收≥
≤建筑地基根底设计≥
≤工程测量≥
≤施工现场临时用电平安技术≥
≤预制混凝土构件质量检验评定≥
≤地基根底设计≥
3、施工组织设计
4、由安徽水文工程勘察研究院提供的凤台龙祥花园小区〔高层部分〕岩土工程勘察

二、 概述及概况
受安徽钟山房地产开发凤台分委托我对江苏长江机械化根底承建的凤台龙祥花园工程桩根底施工阶段进展监理。为了搞好“四控、两、一协调〞工作确保工程质量特编制该工程施工阶段的质量控制监理施行细那么。
〔一〕工程概况：
该工程为拟建凤台龙祥花园小区的桩基工程工程位于凤城大道南侧东临凤凰花园在建的体育西路从中穿过。本工程根底的设计采用PHC—AB500(125)预应力混凝土桩静压施工,该工程将筹建4栋30层住宅楼每两栋底部由2层的商业用房连结形成一整体。沿体育路西侧有配套的4层商业用房。
〔二〕地下水情况：
该场地地下水类型主要为松散盐类孔隙承压水其水位动态变化主要受控于大气降水入渗部级及向径流补给地面蒸发、人工开采及径流排泄方式为主要排泄方式。该施工地下水按环境类型对混凝土预制桩无腐蚀性。
〔三〕不良地质现象：
1、 施工区域原始场地曾有较多的地表水后被土掩埋因第②层粉质粘土可视为相对隔水层形成了部分的上层滞水施工时地表应有通畅的排水通道。
2、 考虑到施工平安和沉桩质量的要求施工前应对场地内进展清淤清淤后用建筑垃圾土分层夯实回填。
〔四〕地质土层概况：
拟建的1#、2#、21#、22#楼采用PHC桩根底从场地各层地基土的构成及埋藏条件第④层以上至合适多层部分建筑的根底下卧层。第④层及以下地基土层状况如下：
（1） 第④工程地质层粉质粘土具较高中等压缩性但埋藏较深沉度变化过大仅西北见你是该建筑较好桩根底持力层。
（2） 第⑤工程地质层粉细砂层位稳定实度较好强度高低压缩性是桩根底较好的桩端持力层和下卧层。
（3） 第⑥工程地质层细状灰岩表层见有溶蚀残块或剩余物上部多处可见有近似垂直和程度夹角60度左右的两边闭合状裂隙但未见有漏水现象未见较大的裂隙岩溶发育。
三、 施行细那么的目的范围
工程施行阶段的质量控制细那么质量目的是合格
四、 监理根据
1. 和地方有关工程建立的法规法律和规章；
2． ?建立监理?
3． 施工质量验收、规程、施工技术。
4． 本工程地质勘察资料。
5． 本工程设计图纸变更洽商及招、设计交底等有关。
6． 建立与承包签定的建立工程施工合同。
7． 建立与监理签定的工程建立监理委托合同。
8. 已批准的监理规划。 .
9. 施工组织设计
五、施工准备工作的监理：
〔一〕承包资质审查：
工程开工前监理应审核承包的有关资料如下：
（1） 审核承包的的质量理技术理和质量保证的组织机构的建立是否完善是否具有完成工程并确保其质量的技术才能和理程度
（2） 审核质量理、技术理、技术理制度的建立和健全；
（3） 审核理人员和特种作业人员的、上岗证。施工提交的施工组织设计或施工方案审查。主要审查其是或符合建筑工程施工及其技术方案的可靠性和统筹方案的合理性。
〔二〕工程所需原材料、半成品的质量控制：
〔1〕本工程主要半成品材料为预应力钢筋砼桩设计强度为C80桩径500mm壁厚mm。
〔2〕检查进入施工现场的桩规格、质量必须符合设计要求和施工的规定并应有出厂合格证明；焊条性能必须符合设计要求和有关的规定并应有出厂合格证明。预应力钢筋砼桩的制作质量的允许偏向如下表：
项
序
检查工程
允许偏向或允许值
检查
主控工程
1
主筋距桩顶间隔
±5
用钢尺量
2
多节桩锚固钢筋位置
5
用钢尺量
3
多节桩预埋铁件
±3
用钢尺量
4
主筋保护层厚度
±5
用钢尺量
一般工程
1
主筋间距
±5
用钢尺量
2
桩尖中心线
10
用钢尺量
3
箍筋间距
±20
用钢尺量
4
桩顶钢筋网片
±10
用钢尺量
5
多节桩锚固钢筋长度
±10
用钢尺量
（4） 其它材料如水泥、钢筋、砂、碎石等均应有出厂合格证及经监理现场见证抽样送检的检验。
〔三〕施工机械的质量控制：
〔1〕确定桩机进场台数进展施工作业；
〔2〕检查进场机械的有关的检测检验静压桩基所有压力仪器、仪表应按规定送检并提供相应的检定证书以保证夹桩及压桩力控制准确。
〔四〕施工阶段的质量控制：
1、施工场地的质量检查验收：
〔1〕场地需碾压平整其承载力一般不低于100Kpa已保证桩机的挪动和稳定垂直。雨季施工时必须采取有效的防水和排水措施
〔2〕排除高空、地面、地下障碍物
〔五〕施工工艺过程质量控制：
1、工艺流程施工
场地平整→测量放线→压桩机就位→吊桩送桩→桩身对中调直→压桩→接桩→压桩〔送桩〕→终止压桩→移桩机到下一个桩位
静力压桩质量验收
工程
序
检查工程
允许偏向或允许值
检查

数值
主控工程
1
桩体质量检验
按基桩检测技术
按基桩检测技术
2
桩位偏向
见
用钢尺量
3
承载力
按基桩检测技术

按基桩检测技术
一
般
项
目
1

成品桩质量：外观

外形尺寸
强度

外表平整颜色均匀掉角深度＜10mm蜂窝面积小于总面积0.5
见本表5.4.5
满足设计要求

直观

查合格证书或钻芯试压
2

硫磺胶泥质量(半成品)

设计要求

查合格证书或抽样选检
3
接桩

电焊接桩：焊缝质量

见
见
电焊完毕后
停歇时间

min

＞1.0

秒表测定
硫磺胶泥接桩：胶泥浇注
时间
浇注后停
歇时间

min

min

＜2

＞7

秒表测定

秒表测定
4

电焊条质量

设计要求

查合格证书
5

压桩压力(设计有要求时)

％

±5

查压力表读数
6
接桩时上下节平面偏向
接桩时节点弯曲矢高

mm

＜10
＜1/1000l

用钢尺量
用钢尺量l为两节桩长
7
桩顶标高

mm

±50

水准仪

〔一〕压桩施工流程监理控制要点
1、桩的起吊
〔1〕PHC桩卸车及堆放采用两点吊桩机施工喂桩采用单点吊。
〔2〕卸桩尽量靠近桩机桩机喂桩时不得大角度趴低吊杆及远间隔 拖拉桩。吊杆角度控制在30~80度之间拖拉间隔 控制在10米以内。
〔3〕吊桩的吊机需要平安可靠、索具、夹具须经计算有足够的强度平安装置齐全如需两点吊桩钢丝绳索长度应保持一致。
2、桩的堆放
〔1〕桩的堆放场地要平整坚实不能产生不均匀沉陷。
〔2〕堆放层数不得超过二层PHC桩底层应设置楔形塞木以防滚垛。
3、桩的沉入
〔1〕压桩时桩的混凝土强度到达100方可施工。
〔2〕压桩施工要严格按施工组织方案中规定的施工流水顺序进展。
〔3〕压桩前要按施工图核对桩并要复核样桩位置是否准确。
〔4〕桩于压如前要去除桩外表的附着物并在桩的侧面画上深度尺寸标志线。
〔5〕桩提升就位前桩机机身要调整程度。
〔6〕假设插桩时桩未能对准桩位应将桩拔起重插假设因遇地下障碍物桩偏离桩位时应将其拔起去除障碍物将孔回填后；重新放上“样桩〞再次插桩。
〔7〕插桩和压桩过程中都必须采用两台摆放位置互为正交的经纬仪控制桩身的垂直度。
〔8〕压桩施工系隐蔽工程应在压桩过程中同步填写施工记录和隐蔽验收记录记录数据应详实、工整和。
4、接桩
本工程采用KRⅡ500半自动电焊机接桩电焊接桩施工工艺要求如下：
（1） 焊丝必须符合要求需由供给商质量合格保证书。
（2） 上、下节桩对准后将桩压紧
（3） 接桩时上、下节桩的中心线偏向不得大于2mm节点弯曲矢高不得大于桩长千分之一且不大于20mm。
（4） 施焊前端板要除锈迹、污垢保持清洁。
（5） 接桩时PHC桩上节桩与下节桩应对直坡口根部应平整贴；焊缝要求连续饱满不得虚焊漏焊焊渣应去除干净焊缝厚度必须满足设计要求每个接头焊接完毕自检合格报总包、监理验收合格并冷却不小于1分钟方可沉桩。同时做好隐蔽工程验收记录。
5、送桩
送桩是沉桩施工中最后一道程序由于“送桩杆〞和桩存在不连续面会使“送桩杆〞与桩的断面存在间隙或差异使桩顶受到过大的压力导致桩顶破碎还会造成桩的部分弯曲。因此对于沉桩施工中的送桩不能掉以轻心。严格按以下要求执行：
（1） 送桩杆与桩顶的接触面间应加衬垫防止桩顶压碎。衬垫需经常更换送桩杆与桩顶接触面要保持贴。控制送桩深度时不要加上衬垫的厚度。
（2） 送桩杆上应有尺寸标志以便测读桩顶标高控制桩的入土深度。技术人员经常到现场检查发现尺寸标志不清楚时应及时修复。
（3） 送桩时假设不控制“送桩杆〞垂直度送桩后很容易使桩平面位置产生偏向尤其是送桩深度超深桩的偏斜越大。故施工中必须保证送桩杆与桩身的纵向轴线保持一致。
（4） 拔启送桩杆时切忌偏心。
（5） 送桩杆拔出后要及时回填桩孔洞。
〔二〕压桩易出现的质量通病及处理措施
1、沉桩困难无法送桩至设计标高
问题出现原因：
〔1〕压桩机吨位不够达不到设计要求
〔2〕沉桩过程中中途造成停压时间过长
〔3〕桩距过施工造成封闭桩和关门桩
〔4〕桩身垂直度严重倾斜
〔5〕焊接质量不合格造成上下节桩脱位
处理措施：
〔1〕更换压桩设备使压力满足设计吨位要求。
〔2〕沉桩过程中连续进展防止中途停顿时间过长。
〔3〕沉桩按先中间后两边或从一边至另一边的顺序沉桩。
〔4〕第一节桩垂直度尤其重要如发生倾斜应拔起重插。
〔5〕严把焊接质量关同时对焊缝进展对称焊接。
2、桩位偏移或沉桩过程中桩身偏移
问题出现原因：
〔1〕压桩机平台没有调平
〔2〕样桩与压桩夹具中心不在一线上
〔3〕受旁边桩孔或软质土的影响
〔4〕基坑围护不当或挖土、顺序、时间和深度不当等原因。
处理措施：
〔1〕压桩场地要平整、不沉陷沉桩前校正好桩机程度度。
〔2〕插桩时校正机架、压桩夹具、桩和样桩处于同一垂线上。
〔3〕检查临近孔桩一侧是软土、沟槽形成了一边软一边硬的状况如有可进展回填或先探孔再施工。
〔4〕基坑围护应有足够的刚度和强度合理安排开挖顺序可对称开挖或分层开挖。
3、桩体突然下沉、送桩无阻力承载力不够
问题出现原因：
（1） 施工区域存在暗浜或地下有空洞、墓穴。
（2） 回填土未经压实存在部分虚空现象。
（3） 可能存在在古河道切割区未能勘察详细或者地质起伏变化大。
处理措施：
（1） 对地下情况进展探明如存在暗浜、空洞、墓穴等可进展挖开后重新回填压实。
（2） 与第一种情况处理一样。
（3） 出现此情况应及时联络设计变更设计布桩或增加桩数和长度等措施满足设计承载力。对开口桩也可采取在桩口安装阻力十字筋也可使用半闭口桩尖来进步承载力。
3、 桩身破损影响沉桩
问题出现原因：
〔1〕桩体强度未到达100或运输中支点位置放置不正确。
〔2〕桩堆放支点位置错误或层数太多受压不平均造成桩身开裂。
〔3〕桩材有质量缺陷如端板处少料空洞或倾斜、蜂窝、麻面或露筋等。
〔4〕压桩机夹具板倾斜或变形。
处理措施：
〔1〕桩体强度必须满足100方可起吊运输正确垫置桩支点。
〔2〕桩材堆放不得超过两层堆放场地应平整、坚实。
〔3〕严格检查进场桩材外观质量如空洞、蜂窝、麻面或露筋等此类桩做废品处理严禁使用。
〔4〕压桩机夹具板应经常检查、校正。
监理工作流程
压桩前质量控制：
1、 对建立方供给的设计图进展验证设计和审图符合规定阅图并参加设计交底会议。
2、 审核施工组织设计内容齐全 符合设计和要求符合本工程施工实际情况。
3、 审核分包资质。
4、 读出施工质量保证体系和平安保证体系的建立 人员到位能保证开展实际工作。
5、 审核钢筋砼预制桩制作厂家资质资质证齐全有效。
6、 审核施工测量放线和桩位放线数据正确控制桩位置适当有防护措施。桩位放样允许偏向：群桩20mm单桩排10mm。
7、 审核桩基型符合设计要去操作人员上岗证有效。
8、 检查进场预制桩质保资料齐全砼强度到达100。
工程事故处理：
1、 设立质量检查制度针对压桩施工过程中存在的质量隐患等问题及时发现、及时处理；
2、 分析质量事故原因、责任；提出质量事故处理措施审查处理质量事故的技术措施或方案；检查处理措施的效果；
3、 初压时桩身发生较大移位、倾斜、或在压入过程中桩身突然下沉或倾斜桩顶混凝土破坏或压桩阻力剧变时应暂停压桩并及时与有关研究处理。
监理工作制度：
1、 工程开工前会同设计及施工复查设计图纸广泛听取防止图纸中的过失；并由设计进展设计技术交底；根据讨的事项做出书面纪要。
2、 主要施工准备工作已完成时审批开工。
3、 建立材料、构件检验及复验制度使合格材料、构件使用于施工中。
4、 进展重点部位或隐蔽工程检查。
5、 建立工程质量监理制度。发现工程质量缺陷应及时记入施工日记和监理日记指明质量缺陷部位、问题及整改限纠正复验。
6、 建立监理制度逐月编写?监理月报?
7、 做好监理日记的记录监理每周召开一次监理例会制度检查本周监理工作沟通情况商讨难点问题布置下周监理工作方案总结经历不断进步监理业务程度。
监理工作的根本内容及措施：
〔一〕监理工作的根本内容;
在施工阶段监理根据合同对承包进展监视理其主要工作是控制工程建立的、工、质量进展工程建立合同理协调有关间的工作联络。该桩基工程主要控制施工全过程的工程质量及进度。
1、 开工前做好准备工作
2、 采用检查、测量、试验、指性认真对静压预制桩预制阶段及静压阶段的质量进展监控特别要抓好关键部位、关键工序的监控使工程质量到达预目的
3、 根据工程总进度的安排进展静压预制桩的进度方案与监控以到达如完工的工目的
4、 积极建议采用先进技术降低工程造价缩短工进步业主效益加强工程理。
〔二〕监理工作的措施：
1、组织措施：建立健全监理组织建立有关质量监视制度及进度控制协调制度完善职责分工落本质量及进度控制的责任。
2、技术措施：严格事前事中事后的质量控制建立施工作业方案体系采用施工新工艺新技术缩短工艺过程间和工序间的技术间歇时间。
3、经济措施及合同措施：严格质量检验和验收不符合合同规定的质量要求的拒付工程款；实行奖惩制度按合同要求及时协调有关各方的进度以确保工程形象进度的的要求。
开工验收：
1、 监视检查施工在压桩施工完毕后及时整理开工资料详细内容包括：
（1） 施行施工与设计图纸要求是否一致；
（2） 施工记录及各项施工签证
（3） 设计变更记录及复印件
（4） 压桩施工分段验收记录
（5） 各种质量事故的处理、措施、记录、签证
（6） 压桩施工测量定位、放线的验收记录及签证
（7） 合同及开工、开工
2、 审查委托法定检测进展静载试验的评价结是否满足设计要求如不满足与设计、施工研究分析原因协商解决补救措施。
3、 审核开工图及其他技术资料并整理编目建档。
4、 受理工程开工验收提出监理。
5、 根据施工的开工进步工程质量检验。
6、 负责工程初验并参加由建立方组织的开工交接验收工作。
7、 提出工程质量评定及工程监理评定及工程监理总结。
成品保护措施：
1、 桩应到达应到达设计强度的70方可起吊到达100才能运输以防桩身出现裂缝或断裂。
2、 压桩过程中桩的堆放、运输、吊桩应符合规定要求没防止在压桩前破坏桩本身的质量。
3、 现场内应妥善保护好桩基的轴线、标高点与控制桩不得碰撞和振动以免引起位移。
4、 截桩头应采用锯桩器截割严格用横锤敲打以免造成断桩和产生横向裂纹；严禁施工机械碰撞或将桩头用作拉锚点。
