某小区土方开挖及回填分项工程监理实施细则.doc

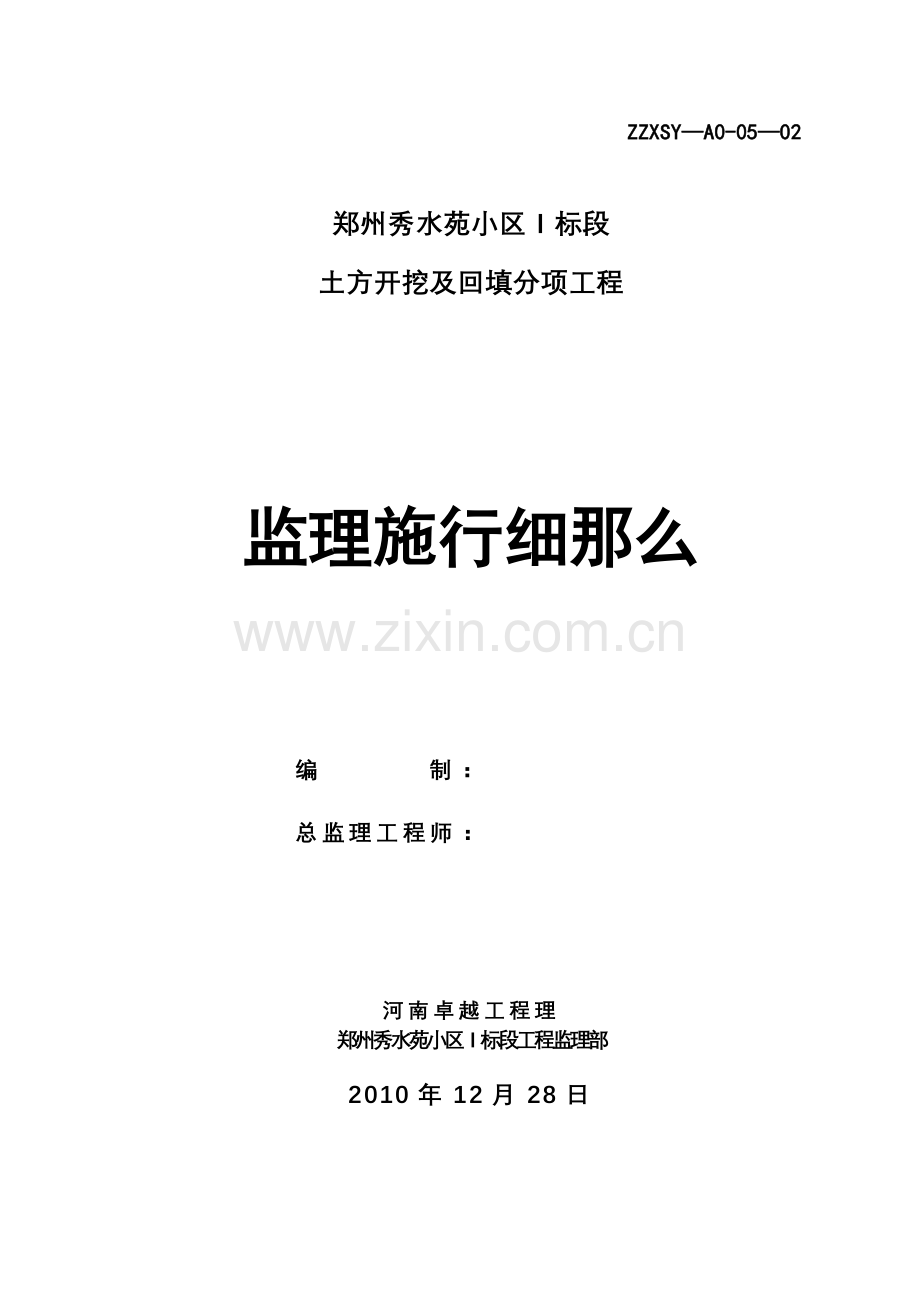

ZZXSY—A0-05—02

郑州秀水苑小区Ⅰ标段
土方开挖及回填分项工程

监理施行细那么

编 制：

总监理工程师：

河南卓越工程理
郑州秀水苑小区Ⅰ标段工程监理部
2010年12月28日

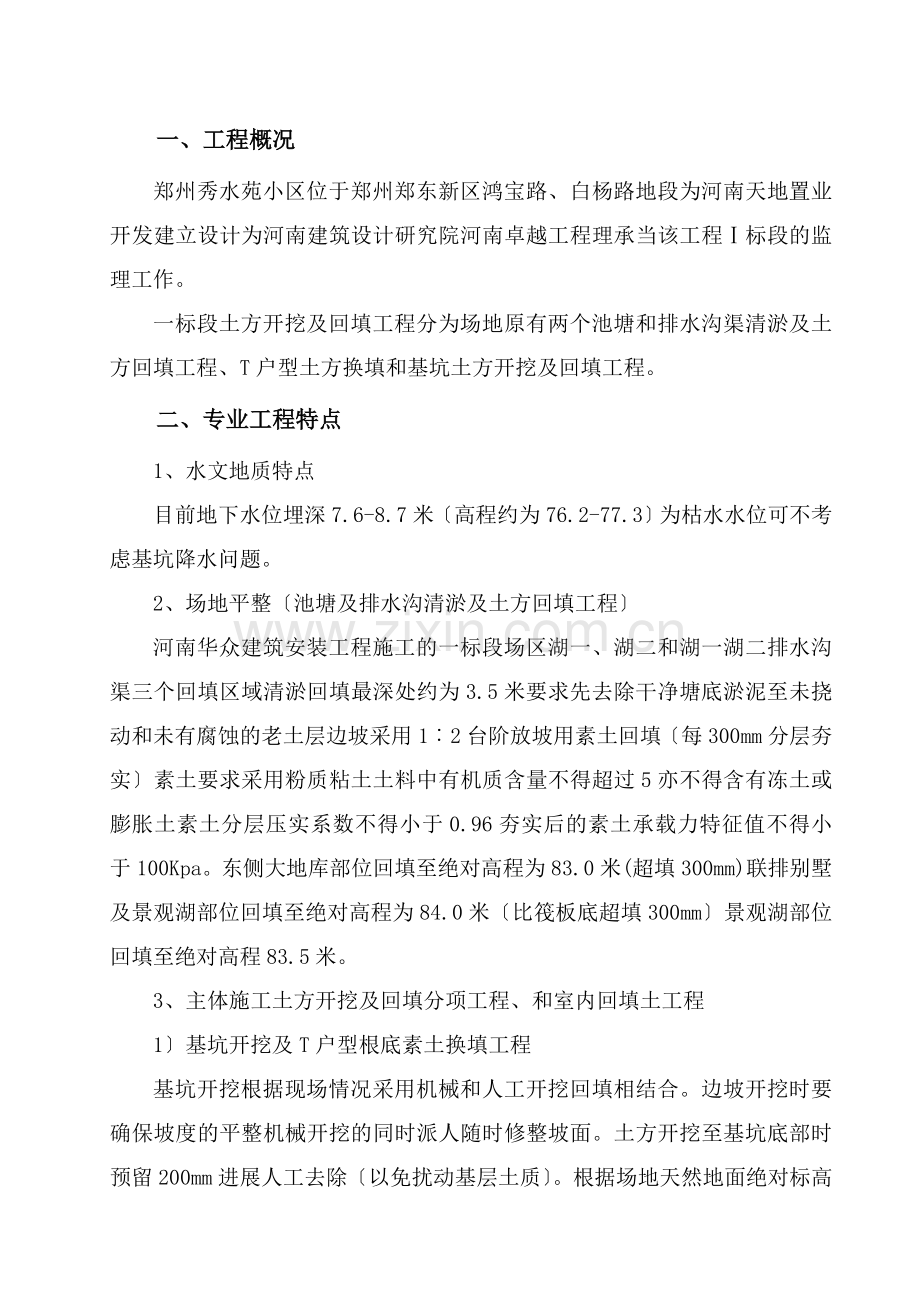

一、工程概况
郑州秀水苑小区位于郑州郑东新区鸿宝路、白杨路地段为河南天地置业开发建立设计为河南建筑设计研究院河南卓越工程理承当该工程Ⅰ标段的监理工作。
一标段土方开挖及回填工程分为场地原有两个池塘和排水沟渠清淤及土方回填工程、T户型土方换填和基坑土方开挖及回填工程。
二、专业工程特点
1、水文地质特点
目前地下水位埋深7.6-8.7米〔高程约为76.2-77.3〕为枯水水位可不考虑基坑降水问题。
2、场地平整〔池塘及排水沟清淤及土方回填工程〕
河南华众建筑安装工程施工的一标段场区湖一、湖二和湖一湖二排水沟渠三个回填区域清淤回填最深处约为3.5米要求先去除干净塘底淤泥至未挠动和未有腐蚀的老土层边坡采用1︰2台阶放坡用素土回填〔每300mm分层夯实〕素土要求采用粉质粘土土料中有机质含量不得超过5亦不得含有冻土或膨胀土素土分层压实系数不得小于0.96夯实后的素土承载力特征值不得小于100Kpa。东侧大地库部位回填至绝对高程为83.0米(超填300mm)联排别墅及景观湖部位回填至绝对高程为84.0米〔比筏板底超填300mm〕景观湖部位回填至绝对高程83.5米。
3、主体施工土方开挖及回填分项工程、和室内回填土工程
1〕基坑开挖及T户型根底素土换填工程
基坑开挖根据现场情况采用机械和人工开挖回填相结合。边坡开挖时要确保坡度的平整机械开挖的同时派人随时修整坡面。土方开挖至基坑底部时预留200mm进展人工去除〔以免扰动基层土质〕。根据场地天然地面绝对标高及基底绝对标高计算结合地勘本工程基坑开挖边坡直立开挖高度约为1.9m东大地库基底标高为82.3米基坑开挖深度约为0.7米可直立开挖。西大地库基底标高为81.3米基坑开挖深度约为4.1米开挖时可放坡开挖边坡采用1︰2台阶放坡。在施工中要充分考虑地下水和雨水的排水才能应采取排水措施以防止雨水浸泡引起基坑失稳基坑开挖部位需采取薄膜覆盖等防雨水浸透措施为防止雨季施工时雨水冲刷坡面施工过程中应按相关对边坡及周边进展监测。
T户型基底标高为83.7米,因所处位置存在原有池塘回填土需进展土方换填工程土方开挖至原有池塘底部深度约为3.5米需进展放坡开挖边坡采用1︰2台阶放坡开挖至原有池塘底部清淤至未挠动和未有腐蚀的老土层再进展现场土方回填工程换填深度约为2.2米。
2〕室内回填土工程
室内回填土工程室内采用素土回填每300mm分层夯实分层回填压实系数必须满足设计及要求回填土料中有机质含量不得超过5亦不得含有冻土或膨胀土。
4、政及景观工程土方施工
室外回填土和大地库顶板覆土要求严格按照设计及要求进展回填土施工。
三、监理工作根据
1、工作根据
1〕建立工程委托监理合同工程施工和有关的建立工程合同工程施工图；
2〕有关土方工程的专题会议形成的；
3〕经审核批准的施工组织设计、总进度、月进度及周进度方案等。
2、、规程
1〕?建筑地基根底工程施工质量验收?〔GB50202-2002〕
2〕?工程测量? 〔GB50026-93〕
3〕?建筑工程施工质量验收统一?〔GB50300-2001〕
4〕?建筑工程监理?〔GB50319-2000〕
5〕其他相关的规程
四、土方开挖及回填监理工作流程
1、质量控制监理工作流程
⑴土方开挖：检查定位放线、排水降水系统→检查分区分层开挖顺序的合理性→检查每层开挖情况及运土情况→基坑〔槽〕验收；
⑵土方回填：检查回填前基底→验收基底标高→验收填方土料→检查施工中排水措施每层填筑厚度、含水量、压实程序→填方完毕后验收标高、边坡坡度、填实程度。
2、进度控制监理工作流程
根据施工合同要求制订工程进度目的→审查施工工程进度方案 →监视工程进度方案施行→过程中检查工程实际进度→〔如有偏向分析原因采取纠偏措施〕→实现工程进度目的。
3、控制监理工作流程
基坑支护、土方工程工程方案额〔目的值〕→施行中实际值与方案值比拟→〔如有偏向分析原因采取纠错措施〕→实现方案目的值。
4、平安、文明施工监理
监视施工建立以工程经理为首分级负责的综合理保证体系→控制施工人员的不平安行为→控制物的不平安状态→作业环境的防护→树文明施工形象。
五、监理工作的控制点及目的值
1、土方
1〕土方开挖前应对地下线等做详细调查防止破坏地下设施。开挖前应检查定位放线合理安排土方运输车的行走道路及弃土场；
2〕土方开挖控制要点：定位放线、开挖区的平面位置、程度标高、边坡坡度、排水系统、周围的环境变化等。其目的值应符合土方开挖工程的质量检验〔表1〕
表1
土方开挖工程质量检验〔mm〕

项
序
工程
允许偏向或允许值
检验
柱基基坑基槽
挖方场地平整
沟
地〔路〕面基层
人工
机械
主
控
项
目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度〔由设计中心线向两边量〕
+200
-50
+300
-100
+500
-150
+100
—
经纬仪用钢尺量
3
边坡

观察或用坡度尺检查
一
般
工程
1
外表平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
注：地〔路〕面基层的偏向只适用于直接在挖、填方上做地〔路〕面的基层。
3〕土方回填控制要点：基底质量、填方土料质量、每层填筑厚度、含水量、压实程度和外表平整度。其目的值应符合填土工程质量检验〔表2〕
表2
填土工程质量检验〔mm〕

项
序
检查工程
允许偏向或允许值
检验
柱基基
坑基槽
场地平整
沟
地〔路〕面根底层
人工
机械
主
控
项
目
1
标高
-50
±30
±50
-50
-50
水准仪
2
分层压实系数
设计要求
按规定
一
般
工程
1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查

3
外表平整度
20
20
30
20
20
用靠尺或水准仪

2、进度控制要点及目的值
1〕以“严格理、积极控制、监帮结合、认真负责〞的实行系统性、前瞻性、科学性理。根据本工程实际建立完好的监理进度控制体系；
2〕审核施工?施工组织设计?中的进度保证措施有效性和组织体系合理性；检查进度网络方案的合理性和关键线路的准确性；监视施工人员、材料及设备等进场方案落实；
3〕建立形象进度表全面动态理解进度方案的施行情况；
4〕对周、月方案进度与实际进度的偏向分析原因采取纠偏措施必要时调整进度方案。严禁为赶进度而影响工程质量；
5〕进度控制目的：工程实际进度符合工程总进度方案要求。
3、控制要点及目的值
1〕进展分项工程的〔已完成的实物工程量〕计量、复核；
2〕审核已完成合格工程量并由工程总监签署工程量凭证作为业主支付进度款的根据；
3〕严格控制签证；
4〕公平、公正、合理处理承包商和业主提出的索赔和反索赔事项；
5〕控制目的：把工程控制在批准的范围内。
4、平安文明施工理监视要点及目的值
1〕坚持“平安第一预防为主〞为方针实行“消费必须平安〞原那么监视施工建立以工程经理为首分级负责的平安消费保证体系。形成专成线、群成网的平安理网络；
2〕审核?施工组织设计?中工程平安消费方案目的、平安理制度、措施对薄弱环节加以调整、完善并监视施工实行；
3〕催促施工定进展施工人员的平安教育、平安培训；
4〕监视施工实行平安技术交底制度。实行书面平安技术交底针对工种、分项工程特点有重点的交代考前须知杜绝违章作业；
5〕对施工现场各种坑、池设置警告标志护栏；
6〕现场施工用电设备严格执行“一机一箱一闸一漏〞制和“三相五线〞制按程序操作；
7〕严格平安检查制度坚持自检、总包、监理等分层次检查和结合检查相结合经常检查和突击检查相结合对检查现的问题及时进展监视整改消防平安隐患；
8〕进入施工现场人员必须戴平安帽施工人员制止酒后作业不准穿拖鞋、赤脚、赤膊作业；
9〕对不平安因素违章操作、违章作业等平安隐患监理以口头、工地例会、专题平安会议、监理工作联络单、监理单等敦促施工整改消除平安隐患；
10〕保护现场施工环境保持场区道路的干净整洁；
11〕平安文明施工理监视目的：确保无重大平安事故发生文明施工工地。
六、监理工作和措施
1、监理工作
1〕采用巡视检查、平行检验、现场见证、旁站监理的对土方工程的材料、施工过程进展全方位控制；
2〕严格检查验收程序每完成一道工序按施工自检监理检查验收的程序进展未经检查验收或检查验收不合格者不准进展下一道工序；
3〕监理指：对施工中出现的影响质量的行为施工中出现的质量通病监理以口头旁站其整改或以监理工作联络单监理单形式责施工进展整改；
4〕工程例会：每周五下午三点召开监理例会向业主汇报工程进展情况对工程施工中存在的问题协商解决对下周工作作出安排。
2、监理措施
1〕组织措施
根据土方工程施工中先后顺序在总监理工程师的指导下对监理人员进展分工对土方工程的重点部位基底开挖和回填压实等进展旁站监理并验收其质量；
2〕技术措施
⑴组织所有上岗监理人员全面地学习掌握相关的、规程、阅读施工组织设计、熟悉施工工艺流程；
⑵学习土方工程监理细那么人人做到心中有数；
⑶监视施工技术交底；
⑷催促检查施工建立健全质保体系在施工中实在得到落实；
⑸研究分析易出质量问题的环节制定质量控制点的监理监控措施。
3、质量控制措施
根据施工阶段工程实体形成过程质量控制分为事前控制、事中控制和事后控制。
1〕事前控制
⑴审查施工资质、人员资格；
⑵审查施工组织设计；
⑶审查进场施工设备；
⑷审核进场材料、质检与质保书审核有关材料构造的试验。
2〕事中控制
⑴土方：
①开挖
A、土方开挖前应检查定位放线系统检查确定开挖道路和土方运输道路的合理性；
B、基坑内开挖应分层开挖每层根据地质实际情况确定不宜超过2m；
C、开挖时严禁碰伤工程桩当挖至设计标高之上20cm时停顿机械挖土应采用人工开挖清底严禁超挖；
D、对挖至设计标高的基坑会同有关进展验收；
E、基坑验收后应尽快进展下道工序施工基坑暴露时间越短越好。
②回填
A、检查所填基坑质量基坑必须去除垃圾树根等杂物抽除坑穴积水、淤泥；
B、检查填方土料质量、土料必须无淤泥〔腐泥〕、树根等杂物；
C、分层填筑、压实必须符合以下要求〔见表3〕
表3
填土施工时的分层厚度及压实遍数

压实机具
分层厚度〔mm〕
每层压实遍数
平碾
250～300
6～8
振动压实机
250～350
3～4
柴油打夯机
200～250
3～4
人工打夯
＜200
3～4

D、填方施工完毕后应检查标高边坡、坡度、压实程度。
3〕事后控制
⑴对完工后的工程进展检查验收；
⑵资料验收与归档应符合相关要求；
⑶催促施工对土方工程完毕后出现的异常情况制定相应的应急处理方案。
4、监理工作音影资料理工作
1〕施工质量监控过程中对关键点、隐蔽工程及时拍录音像资料反映施工质量情况；
2〕检查验收过程中对不符合质量要求的部位及整改合格后的情况均应拍摄记录；
3〕对拍摄的影象资料及时整理、归档便于今后工程的检索。
七、监理旁站内容、和要求
1、旁站工序
对基坑工程中的土方开挖、回填等关键工序施行旁站监理。
2、工作要求
1〕检查施工理人员的到位情况；
2〕检查执行施工方案以及工程建立强性情况；
3〕严格按照本细那么监理工作的控制要点和目的值中规定的相应工序的质量要求进展过程检验；
4〕认真准确地做好旁站监理记录；
5〕发现异常问题及时向专业监理师或总监反映并经妥善处理前方可转入下道工序施工；
6〕其他详细的要求见本监理细那么。
八、施工应提供的资料
1、土方施工过程检验批等报验资料；
2、土方击实、回填土环取样等试验；
3、施工汇总表、施工记录。

河南卓越工程理
郑州秀水苑小区Ⅰ标段工程监理部
2010年12月28日
